Модульный корпус CYD (дешевый желтый дисплей)........

Резюме

Это модульная переработка/ремикс оригинального дизайна корпуса от ncmreynolds, распространяемая по лицензии Creative Commons — Attribution — Share Alike. Полная благодарность им за оригинальную идею и базовую структуру.

Что нового?

Целью этого ремикса было упрощение и модульность корпуса:

Упрощенные верхний и нижний слои
Верхняя и нижняя части теперь меньше и менее сложны, что упрощает и ускоряет их печать.

Лучше подходит для плат CYD
Оригинальная канавка была слишком узкой для некоторых досок CYD. В этой версии это изменено для более надежной посадки.

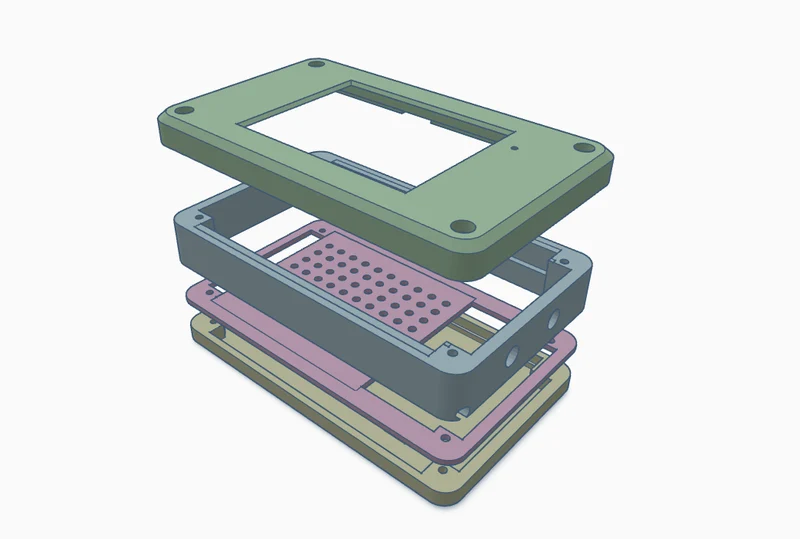

Модульные расширения
Теперь вы можете складывать слои в соответствии с вашим проектом. Добавляйте или удаляйте разделы по мере необходимости!

Включенные файлы

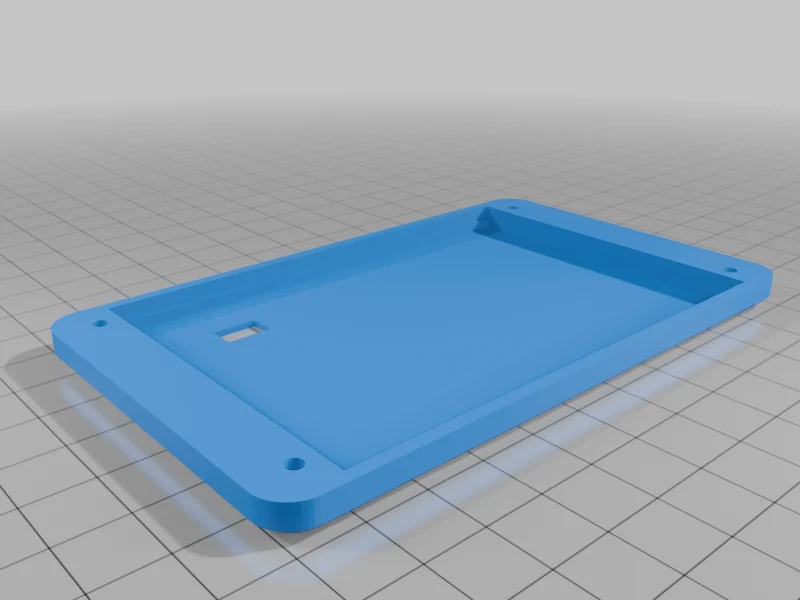

CYDEnclosureRear.stl
Обновлено дополнительным отверстием, обеспечивающим легкий доступ к кнопкам сброса и перезагрузки пера.

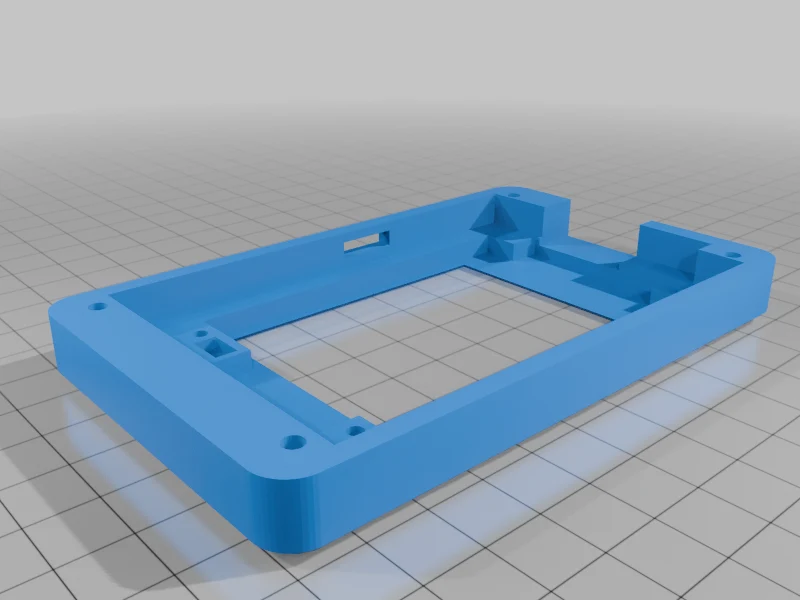

CYDEnclosureFront.stl
Более тонкий и упрощенный передний корпус с уменьшенной высотой стенок и отверстиями для портов MicroUSB и USB-C.

CYDProtoLayer.stl
Слой толщиной 1,5 мм с сеткой отверстий диаметром 3 мм идеально подходит для установки дополнительных плат, таких как GPS, NRF24 и т. д.

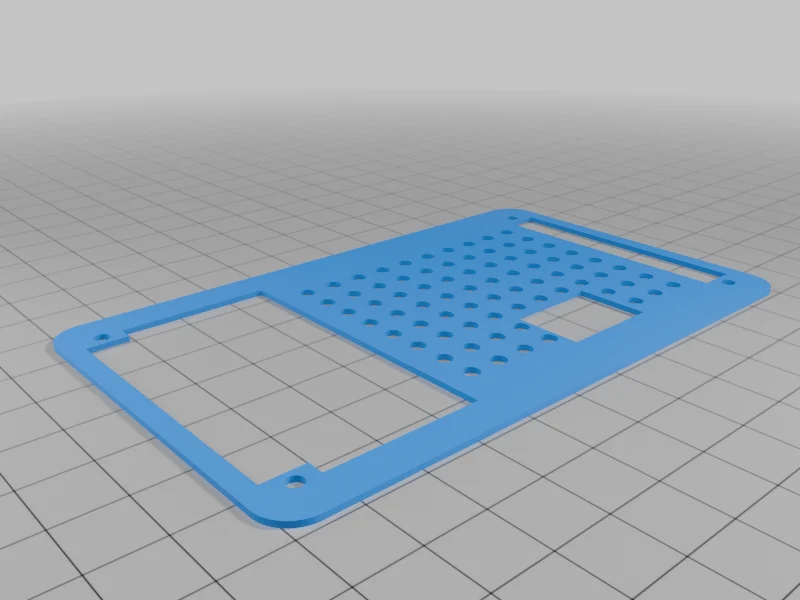

CYDProtoLayerSpeakerHole.stl
Слой толщиной 1 мм с сеткой из 3-миллиметровых отверстий с отверстием для разъема динамика для установки рядом с передней коробкой — идеально подходит для установки дополнительных плат, таких как GPS, NRF24 и т. д.

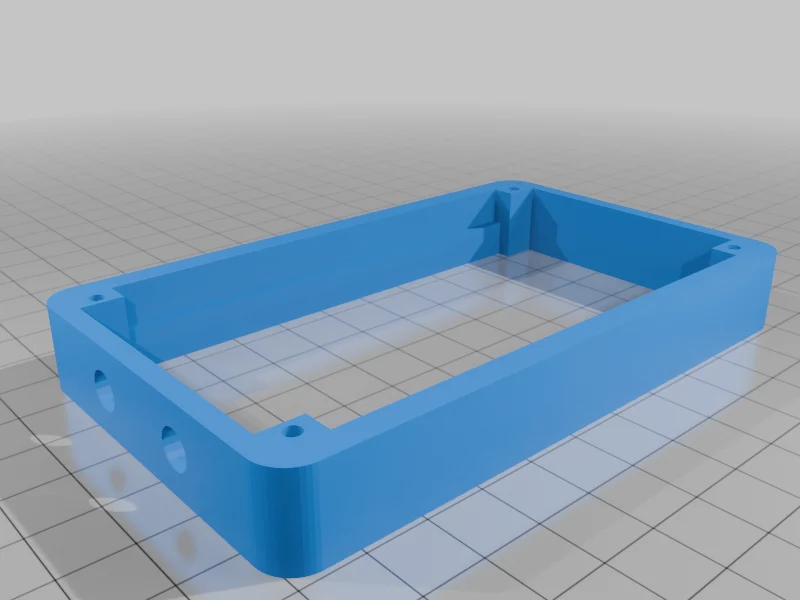

CYDEnclosureExtender15mm.stl
Промежуточный слой толщиной 15 мм с двумя отв��рстиями для разъемов SMA.

CYDEnclosureExtender10mm.stl
Чистый 10-миллиметровый слой без отверстий — отлично подходит для добавления высоты или модификации в соответствии с вашими потребностями. Этот слой хорошо масштабируется и готов к настройке.

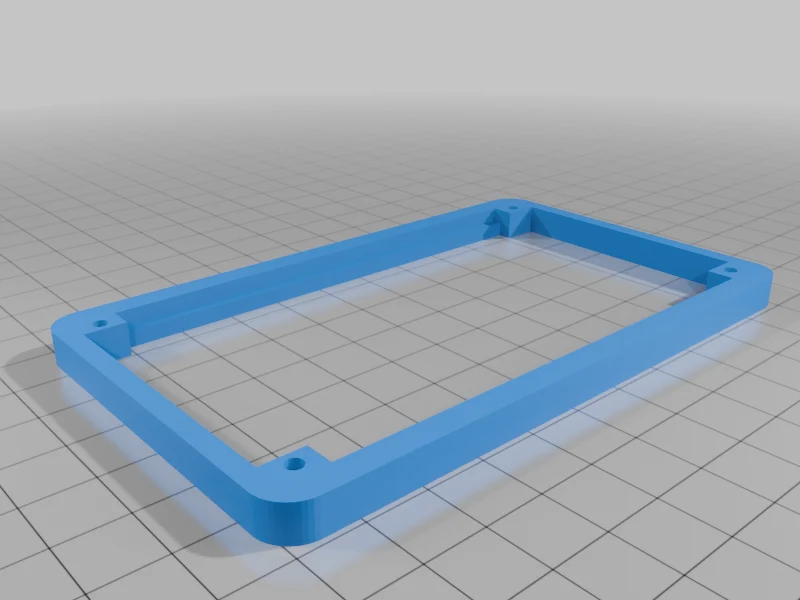

CYDEnclosureExtender06mm.stl
Чистый слой толщиной 06 мм без отверстий — отлично подходит для добавления высоты или модификации в соответствии с вашими потребностями. Этот слой хорошо масштабируется и готов к настройке.

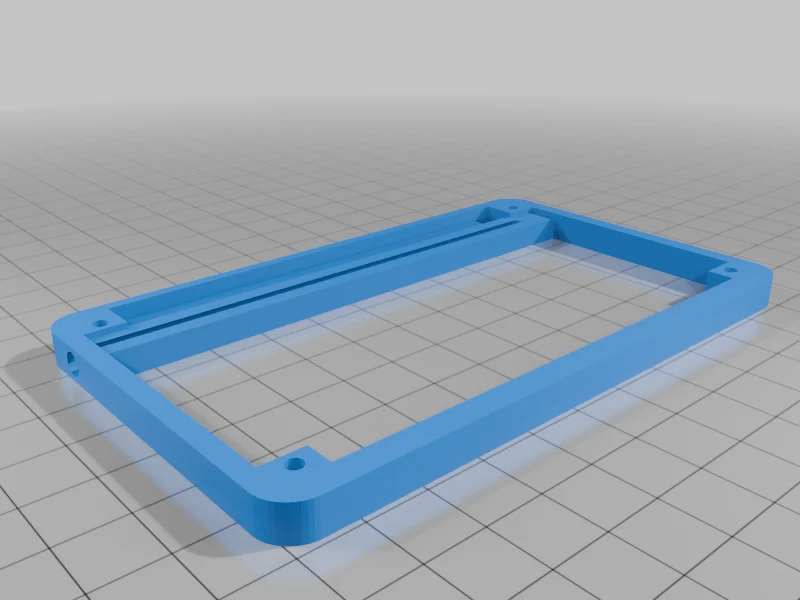

CYD_PenHolder06mm.stl
Чистый слой толщиной 06 мм с держателем для оригинальной ручки, входящей в комплект CYD.

******Все внешние отверстия предназначены для винтов M3.**** Размер зависит от вашей стопки!
