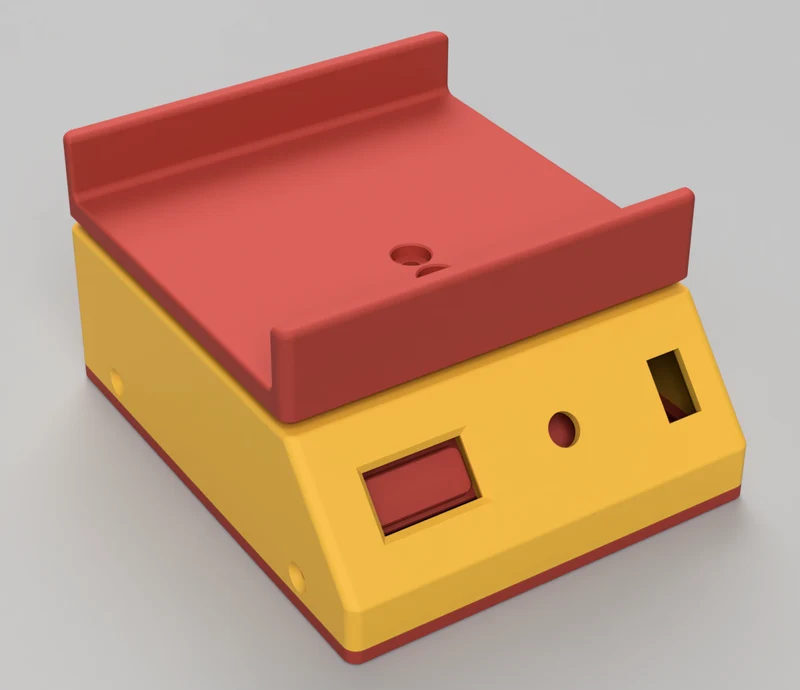

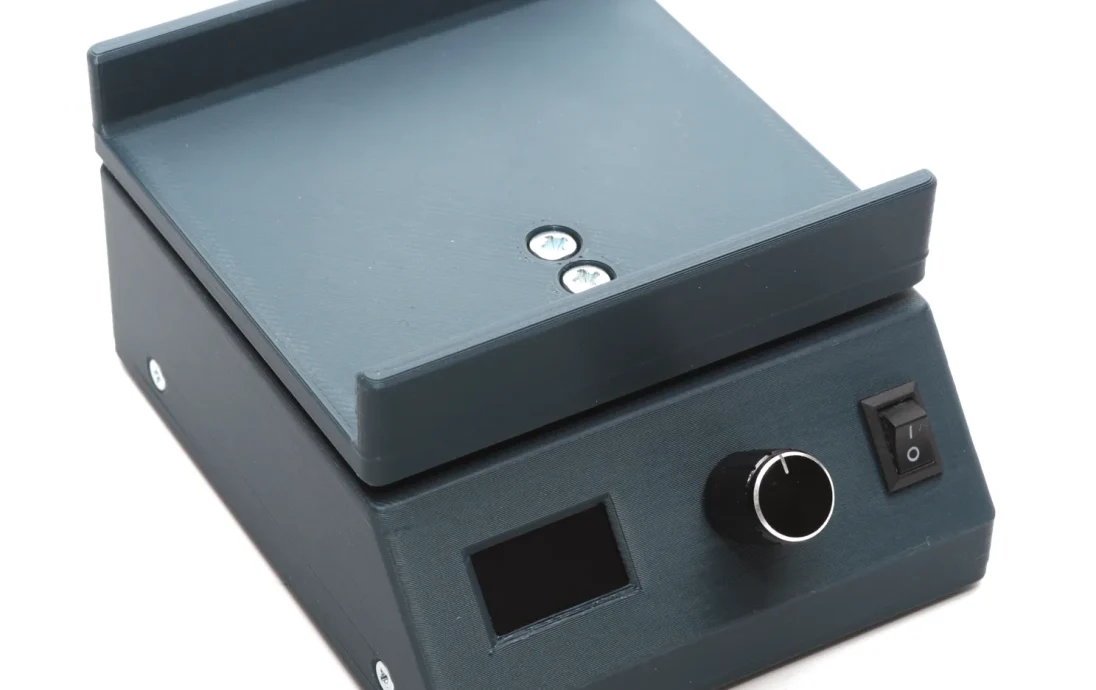

Шкала нити

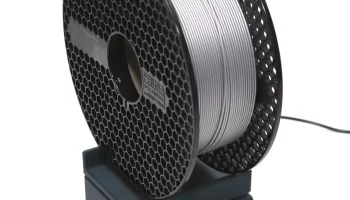

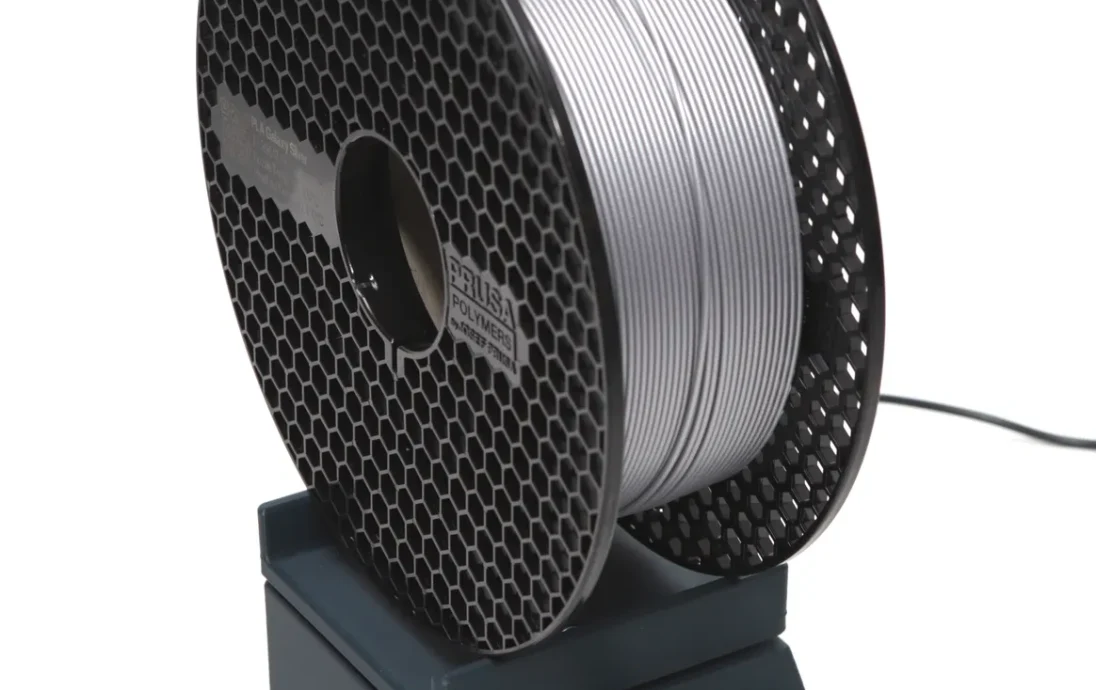

Весы для нити, позволяющие быстро получить то, что осталось на катушке.

Вес различных (пустых) катушек и нитей (г/мм3) можно настроить в предоставленном эскизе Arduino.

Полный ремейк «Filament Waage» Клауса Кёлна.

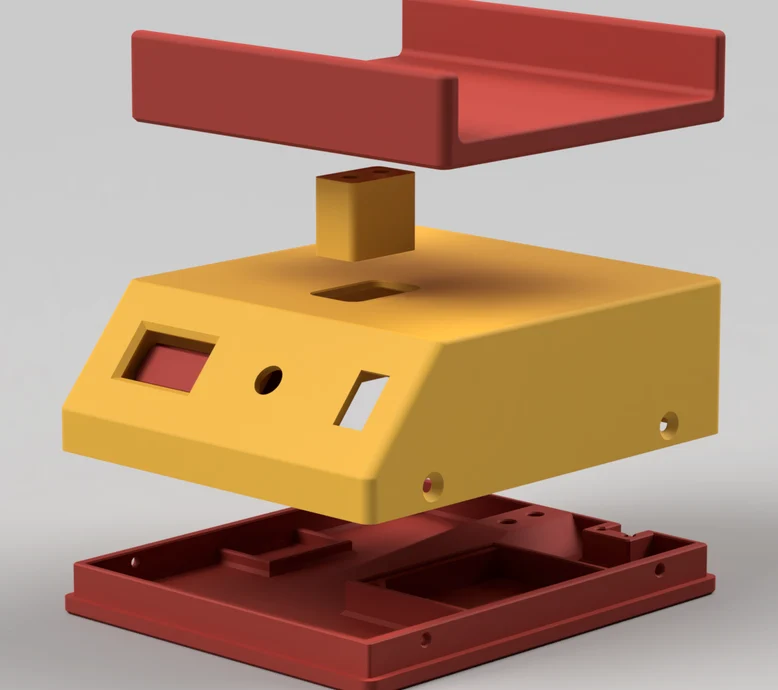

Электронные части остались прежними, но я перепроектировал весь корпус и переработал программное обеспечение, чтобы добавление новых нитей стало намного быстрее и удобнее для пользователя.

Поддержите мою работу

Детали и нити сторонних производителей можно найти в 3DJake (международная версия, Великобритания, Германия, Франция).
Я получу небольшую долю от любого заказа, который вы выполните по этим ссылкам (без каких-либо дополнительных затрат для вас ).

Если вы хотите напрямую поддержать мою работу, вы можете купить мне кофе.

Если вы хотите заказать принтер Prusa и заработать несколько Prusameters (я тоже получу их), вы можете использовать мой реферальный код "@Whity" при оформлении заказа или нажать одну из следующих ссылок.
(код работает только для первого заказа каждой модели принтера):
| ЯДРО Один | CORE One Kit | МК4 | Комплект МК4 | МИНИ+ | МИНИ+ Комплект | XL | СЛ1С | SL1S+CW1S |

Также обратите внимание на другие мои модели.

Части
Микроконтроллер
(Arduino Nano или другое. См. примечание ниже)
HX711 Тензодатчик (5 кг)

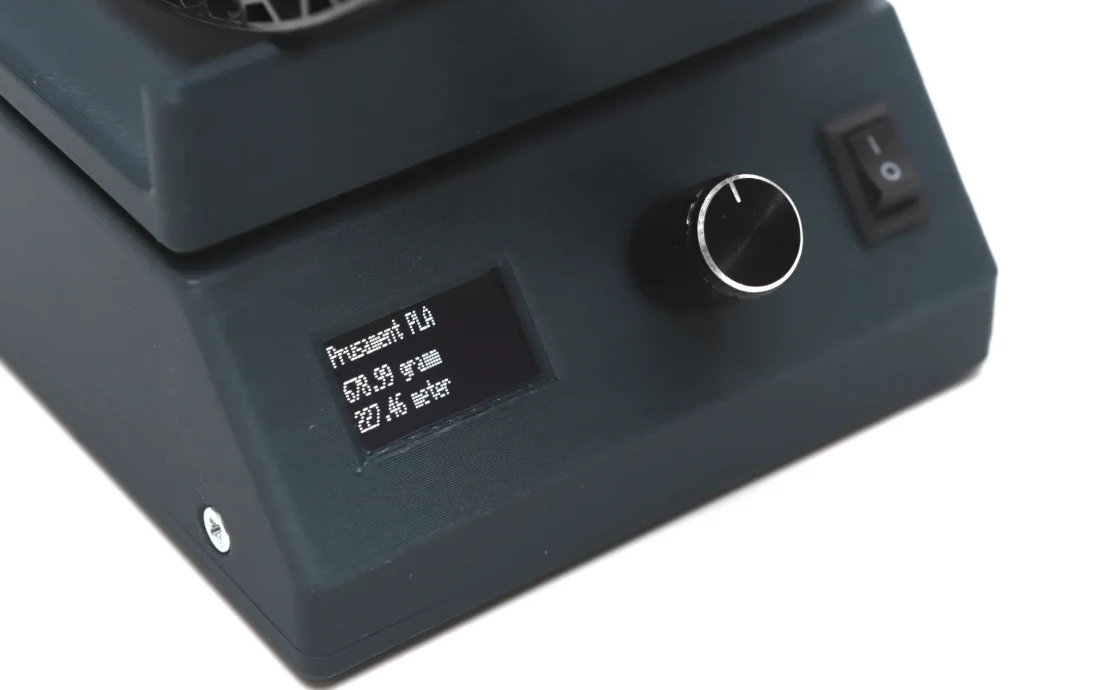

0,96-дюймовый OLED-модуль
Модуль поворотного энкодера KY-040
KDC11 Клавиша включения/выключения
Коммутационная плата CJMCU Micro USB
Винты
6 шестигранников M3x8
4 зенковки M3x10
2 шестигранника M4x16 (или x20)
2 х M4x30 панорамная головка

Микроконтроллер

«Нижняя» часть предназначена для удержания Arduino Nano, припаянного к небольшой плате-прототипу, поскольку в оригинальном проекте она также использовалась. Но поскольку объем хранилища очень ограничен, можно хранить не слишком много нитей без возникновения проблем. Сейчас у меня их 12, и пока все работает нормально. Вероятно, 15-20 тоже будет достаточно, но это зависит от длины имен (строки занимают довольно много памяти).

Я бы порекомендовал использовать микроконтроллер с большей памятью, по крайней мере, если вы планируете хранить больше нитей. Скетч также должен нормально работать на других микроконтроллерах, если они поддерживаются Arduino IDE.

Программное обеспечение

Файл .ino для Arduino IDE доступен в разделе файлов.

Для успешной компиляции необходимо установить следующие библиотеки:

HX711_ADC (Олав Каллховд)
Adafruit SSD1306 (от Adafruit)
НовыйКодер
(Необходимо установить вручную из gfvalvo/NewEncoder)

Сборка

Если у энкодера KY-040 уже предварительно припаян разъем (что обычно и происходит), сначала необходимо его отпаять.

Кулисный переключатель можно просто нажать. Закрепите СТАРЫЙ и энкодер с помощью «держателя ручки дисплея» и трех винтов M3x8 (M3x10 тоже подойдет). Не затягивайте его слишком сильно, иначе OLED может сломаться.

Припаяйте несколько кабелей, длина которых достаточна для доступа к микроконтроллеру и питанию USB.

Точную схему можно найти в разделе файлов в формате PDF. Единственное изменение, которое я сделал, — это добавить переключатель питания между коммутационной платой Micro USB и остальной электроникой.

Подключите или припаяйте все кабели, как показано на схеме.

Плату-прототип с микроконтроллером можно прикрутить винтом М3х8, либо просто вклеить. Просто вклеивается и небольшая плата тензодатчика.

Позже я добавил короткий кабель для подключения контактов USB-порта, чтобы можно было обновлять программное обеспечение, не открывая его каждый раз.
