Чемодан Quinled Dig Uno большего размера WLED D1 mini......

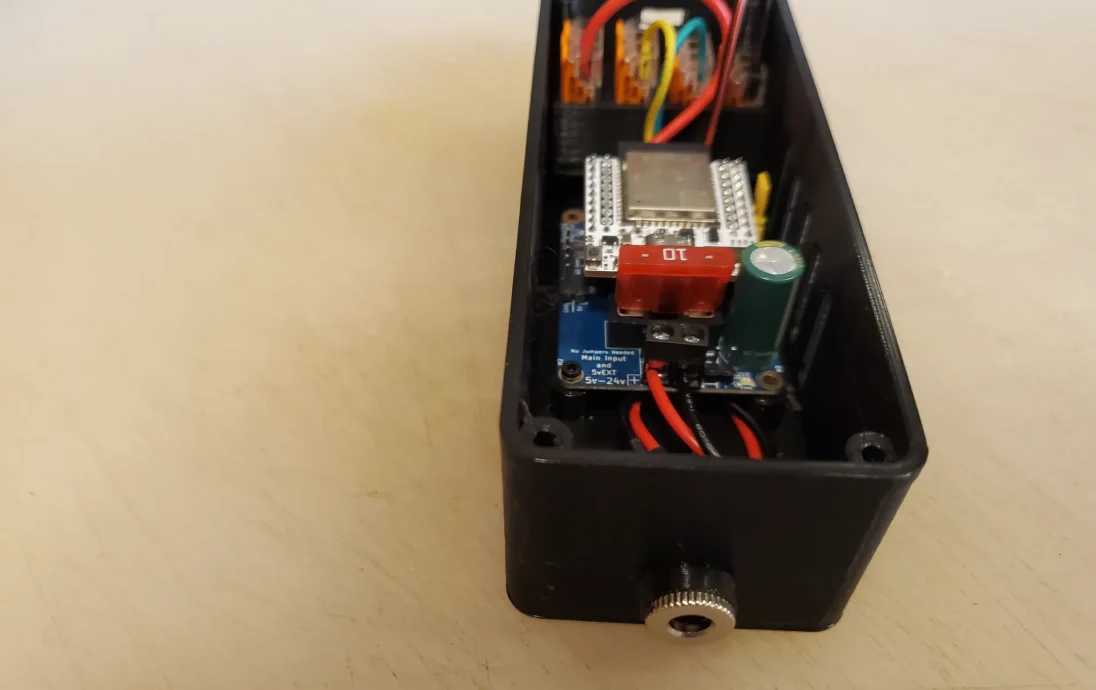

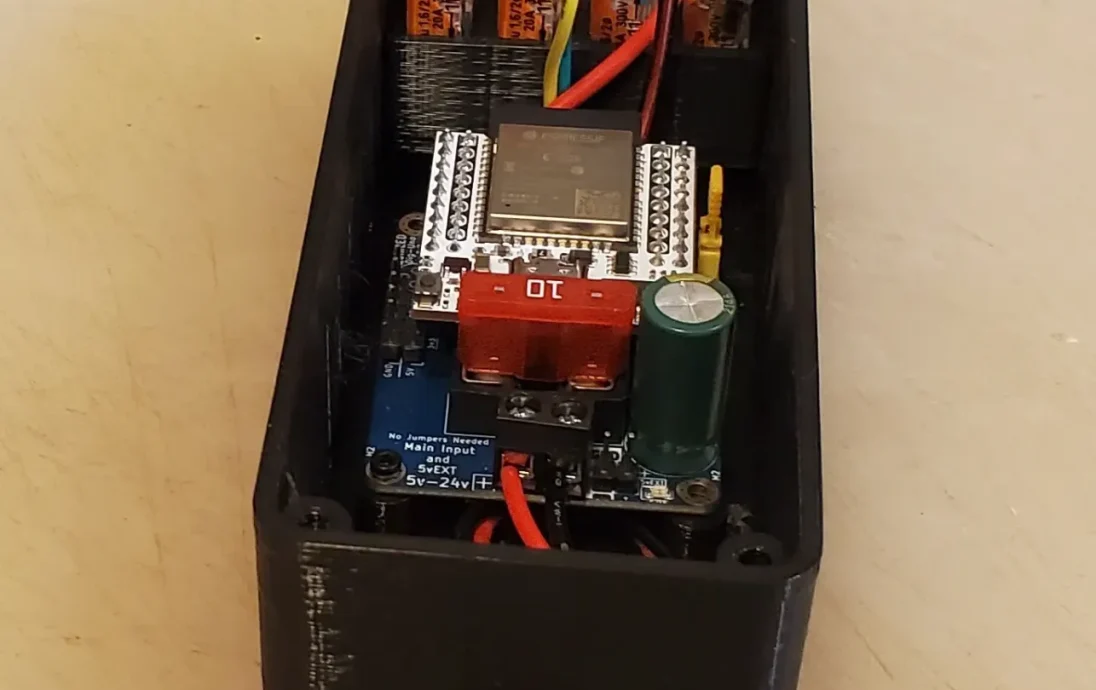

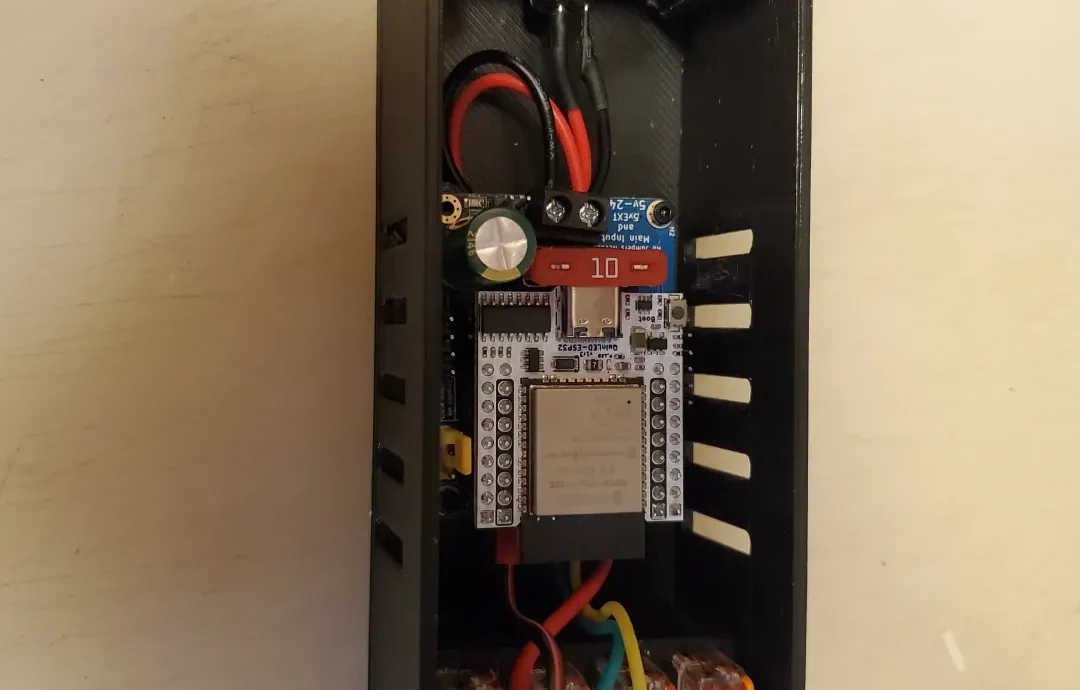

Всякий раз, когда я создаю что-то с помощью ESP32 или Diguno, я хочу сделать это чистым. Для этого в кейсе никогда не хватает места. Все стараются сделать его как можно меньше и подключить уродливые провода снаружи. Я включил 4-позиционный держатель Wago (3 разъема), который можно вставлять и вынимать (чтобы вы могли подключить его снаружи корпуса, а затем вставить обратно), разъем постоянного тока, который позволяет подключить стандартный цилиндрический разъем, и место внутри, чтобы вместить все, что вам нужно. Я также сделал прокладку для разъема корпуса, поэтому корпус может быть немного меньше, но при этом останется достаточно места для подведения проводов к источнику постоянного тока на плате Dig Uno. Этот блок был специально разработан для проекта освещения под шкафом с использованием Quinled Diguno, WLED, Home Assistant и пульта дистанционного управления Lutron Caseta для управления им.

Судя по всему, подходит и к d1 mini.

Обратите внимание, что отверстие в корпусе для разъема постоянного тока слишком маленькое, и для точного подгонки его необходимо рассверлить. Я сделал это для того, чтобы он оставался аккуратным.

Я также включил файл Fusion 360, если кто-то захочет с ним поиграть (мне нравится, когда люди добавляют их).

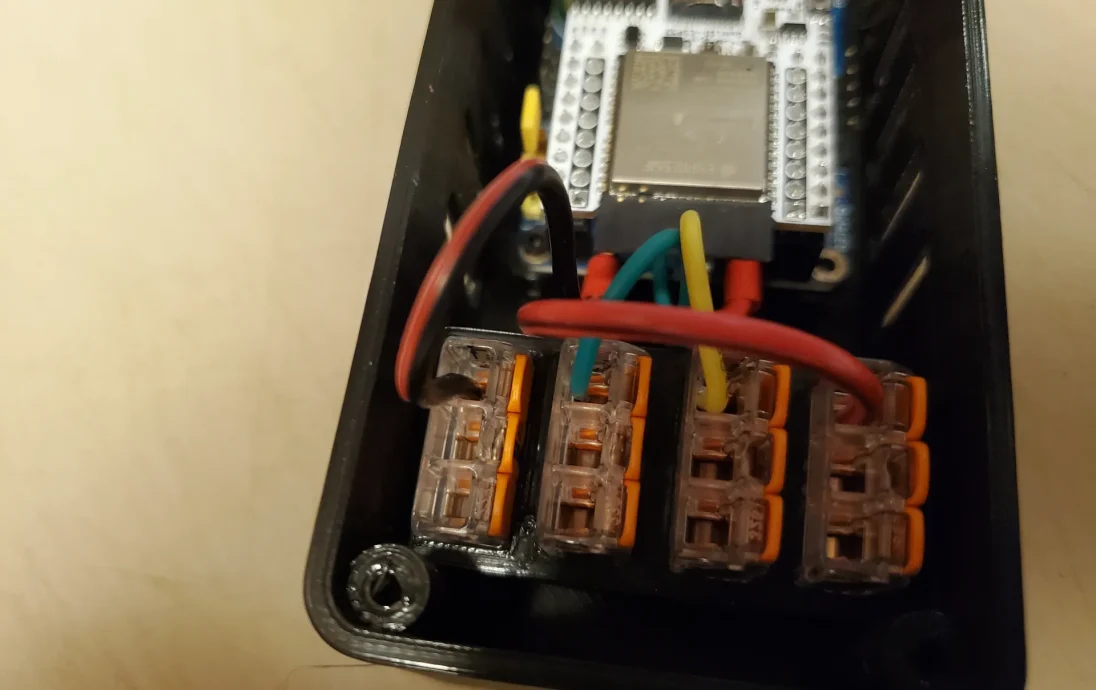

Разъемы Wago: 3-проводные компактные соединители WAGO 221-413

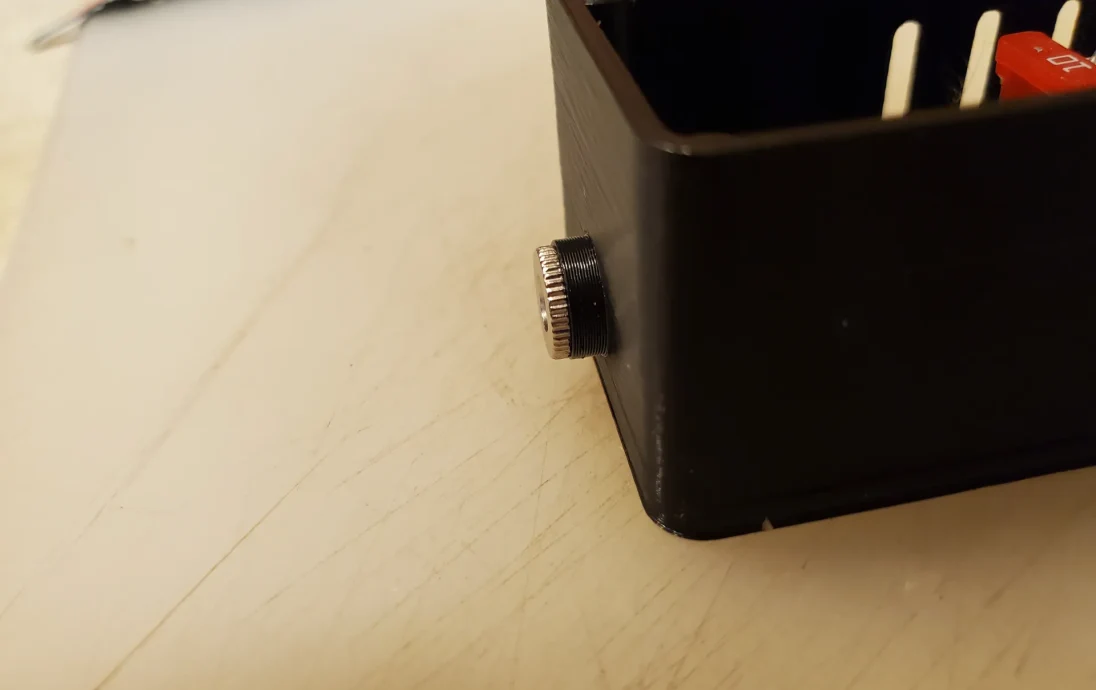

Разъем посто��нного тока: 5,5 x 2,1 мм. Разъем питания постоянного тока. Резьбовая розетка для монтажа на панели. Адаптер для монтажа на панели с пылезащитной заглушкой, 6 шт. (https://www.amazon.com/gp/product/B08SJM2G52)

Я напечатал это, используя пластиковую нить Hatchbox Black (вероятно, следовало использовать PETG, так как внутренняя часть корпуса может нагреться), 15% заполнения и все остальное в наличии в Prusa Slicer.

Diguno вкручивается в корпус винтами M2. Корпус крепится винтами М3.
