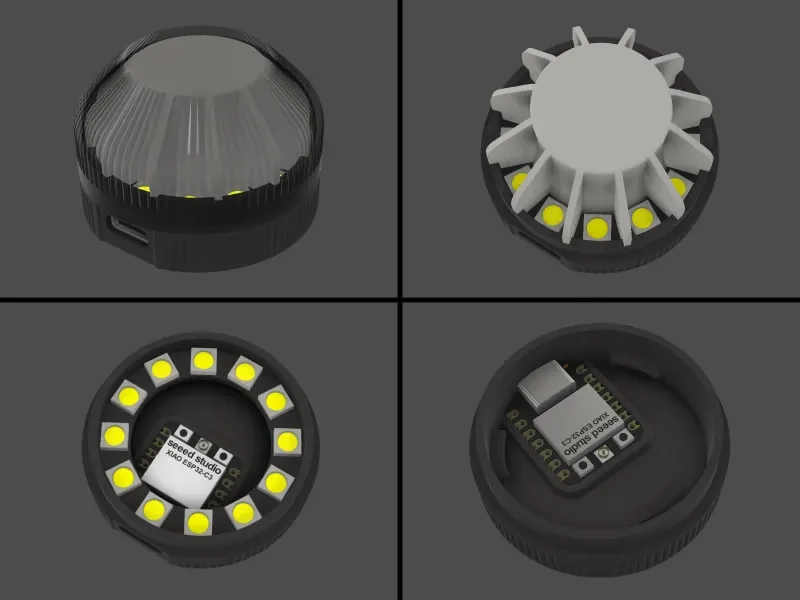

WLED-индикатор для Home Assistant v1.2

--------------------------------------------------------------------------------------------------------

Работает от USB-C (5 В везде)
Диаметр 45 мм. 30 мм в высоту

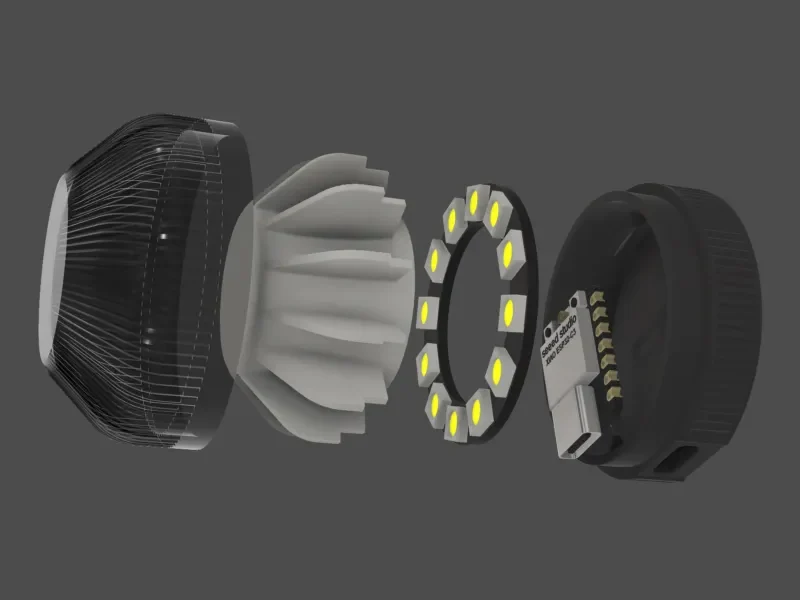

Все детали печатаются сплошными
Должен быть PETG или лучше из-за нагрева светодиодов.
База должна быть темной.

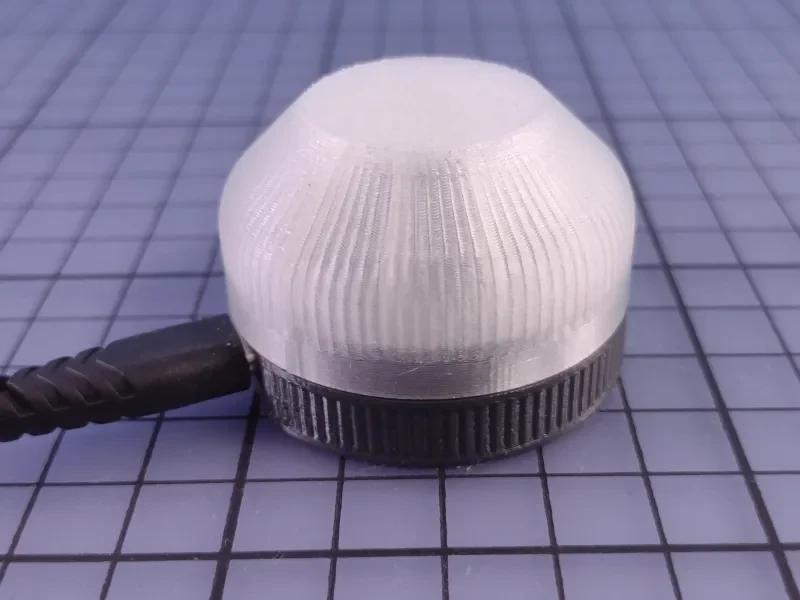

Линза прозрачная (можно покрасить распылением, чтобы сделать ее более четкой)
Линзу необходимо слегка приклеить к основанию.

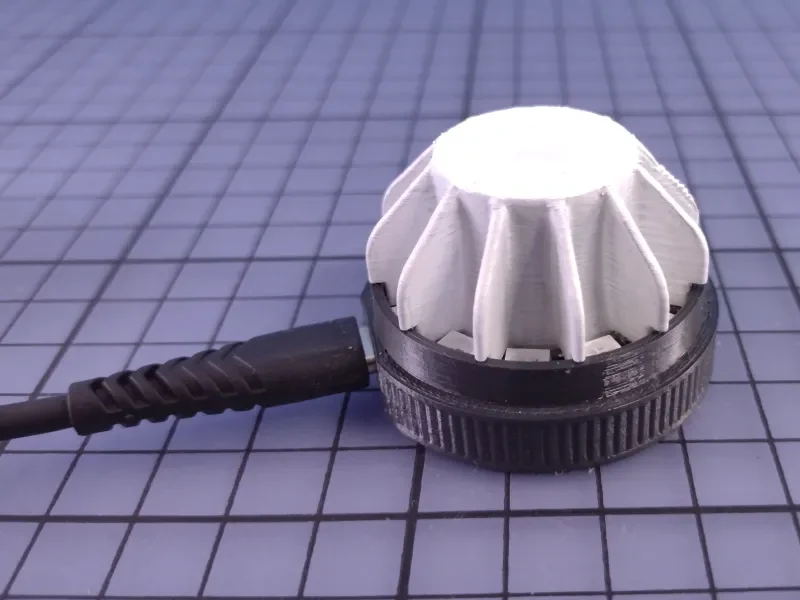

Разделитель лучше всего печатать темным, но после этого его можно покрасить в белый цвет, что я и сделал.
Разделитель напечатан в перевернутом виде.
Если у вас мерцает свет, проверьте документацию WLED. Возможно понадобится переключатель уровня
Контроллер тоже нужно приклеить. Не горячий клей, так как от жары он может размягчиться.
Я понятия не имею, каков радиус действия Wi-Fi.
Поддерживает 2 разных контроллера
Требуется всего 3 коротких провода, если вам не нужен рычаг переключения передач.
Также можно использовать с эсфомом вместо wled (не проверялось, так как не вижу преимуществ)

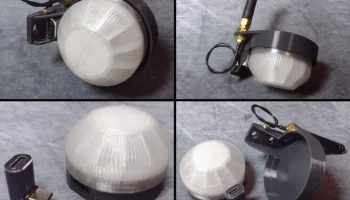

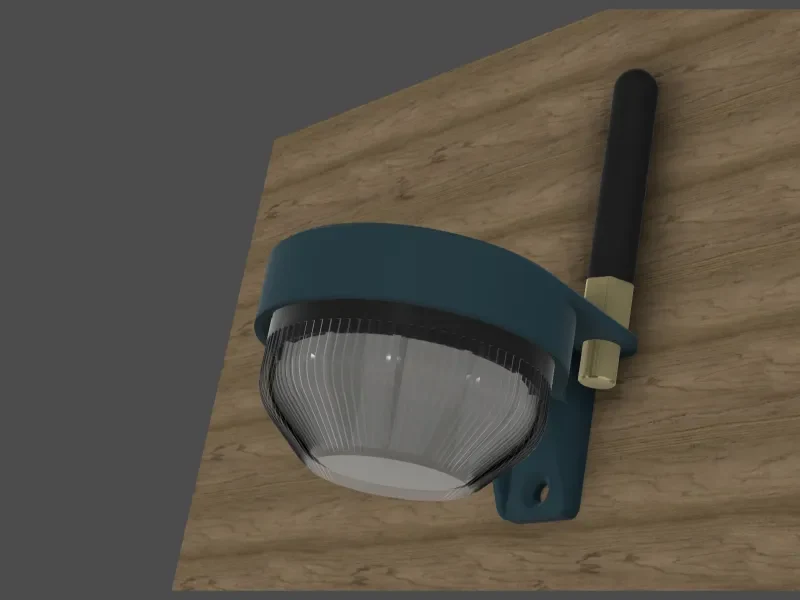

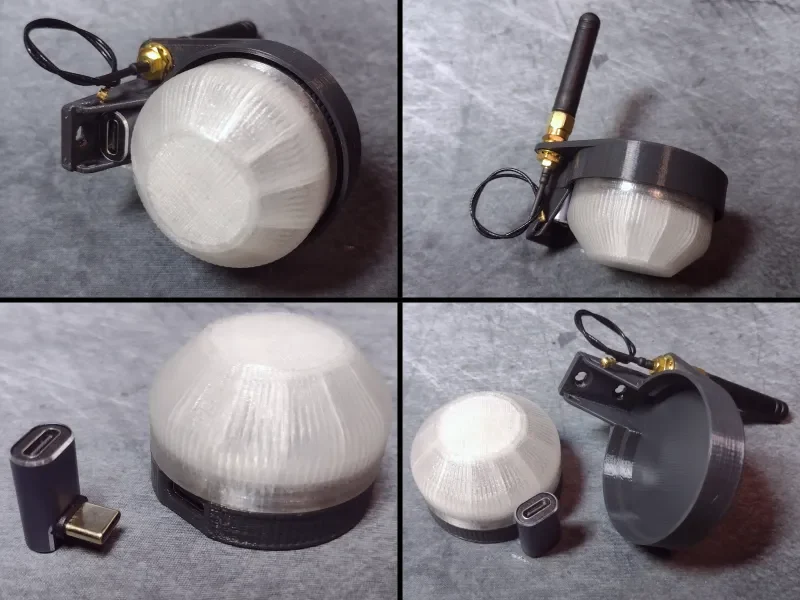

Дополнительное настенное крепление. Он предназначен для использования вне помещений или на большую дальность действия, поскольку поддерживает антенны большего размера.

--------------------------------------------------------------------------------------------------------

Эти типы огней обычно используются для отображения состояния таких вещей, как работа оборудования, открытие дверей/ворот, неисправности или что-то еще, требующее визуального индикатора. Также полезно, если вы часто носите наушники и не слышите уведомления через динамик.

Его можно использовать с Home Assistant, чтобы указать, когда срабатывает какой-либо триггер в системе автоматизации, например, открытие двери, обнаружение движения, дверной звонок, датчик протечки воды, включение/выключение оборудования и множество других вещей.

Хотя он предназначен для систем домашней автоматизации, вместо этого вы можете активировать его с помощью внешних устройств, таких как реле или переключатель, после настройки WLED. Для этого вы можете настроить один из контактов WLED для использования в качестве кнопки, которая будет включать и выключать свет. Используя этот метод, вам не придется полагаться на системы автоматизации. Прочтите документацию, чтобы узнать об этом.

WLED — это программа с открытым исходным кодом для микроконтроллеров esp, предназначенная для управления адресными светодиодами. Его очень легко установить с помощью веб-ус��ановщика, который можно найти здесь. Обязательно прочтите основную документацию, чтобы избежать распространенных проблем с мерцанием света (часто вызванных отсутствием переключения уровней) и других странных проблем.

Некоторые переключатели уровня, которые будут работать, — это типы TXS0102\TXS0104\TXS0108. Они довольно маленькие, и их гораздо проще подключить, чем рекомендуемую модель.

--------------------------------------------------------------------------------------------------------

Для этого проекта вам понадобится либо Seeed Studio esp32 C3, либо esp32 под названием «SuperMini». Все остальное не подойдет. Это довольно дешевые устройства на AliExpress по цене 2-5 долларов США.

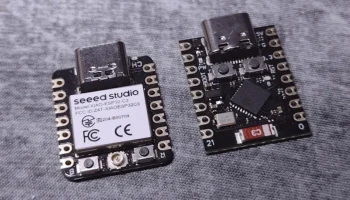

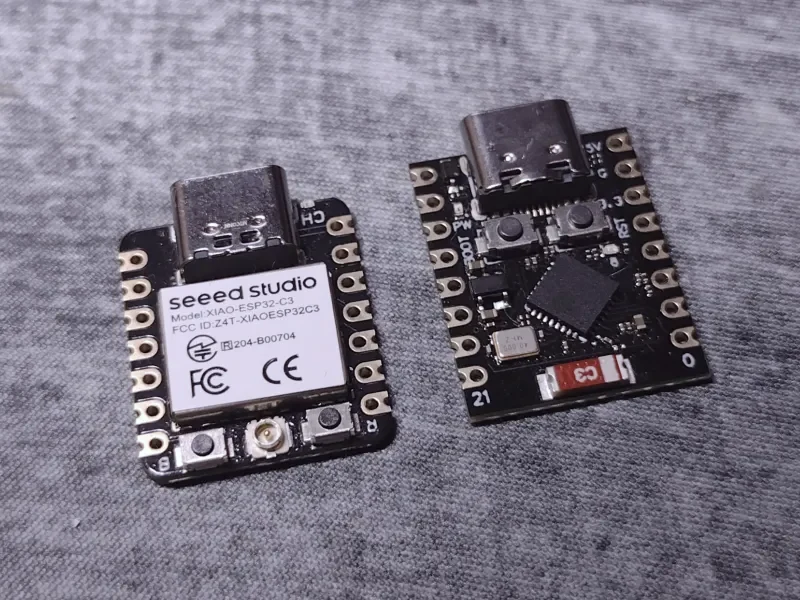

Некоторые различия между этими устройствами:

Супер стоит половину стоимости Сида.
У Super есть встр��енная антенна (расширить радиус действия невозможно).
Super не был полностью протестирован, но установился нормально. Следует рассматривать как экспериментальный
База Super поддерживает оба контроллера, но задняя поддержка у Seeed хуже.

Некоторые говорят, что в WLED есть ошибка, из-за которой некоторые C3 могут перегреваться. Мой Super выдерживает температуру около 55°C, что нормально для PETG, но PLA может стать мягким. В любом случае следует избегать PLA в этом вопросе.

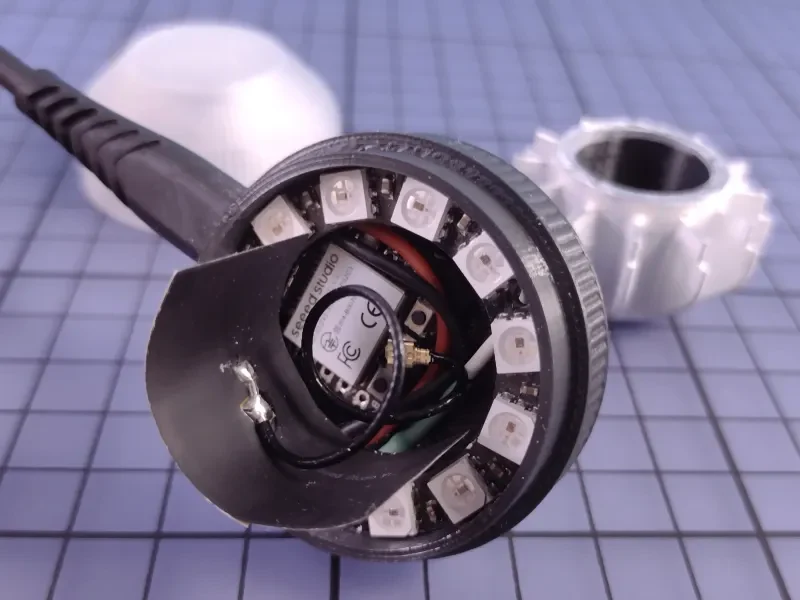

Seeed имеет гибкую внешнюю антенну u.FL, которая свернута внутри светодиодного делителя. Это может поддерживать антенны большего радиуса действия, что может быть полезно при внешнем настенном креплении.
Кажется, у Seeed больше экранирования, поэтому, может быть, он более устойчив к помехам?
У Seeed гораздо более совершенная документация (вики).
Видно, что семена в целом более высокого качества.

Вам также понадобится адресное кольцо на 12 светодиодов диаметром 38-38,5 мм, поэтому перед покупкой проверьте характеристики. В комментариях есть несколько ссылок.

Будьте осторожны при использовании белого света на полной мощности. Вы можете перегреть устройство.

--------------------------------------------------------------------------------------------------------

Список изменений:

v1.1

Добавлена еще одна база, поддерживающая esp32 «SuperMini». Он очень похож на Seeed, но имеет встроенную антенну и стоит вдвое дешевле, около 2,5 долларов США.
Добавлено несколько вентиляционных отверстий для поступления воздуха в свет.
