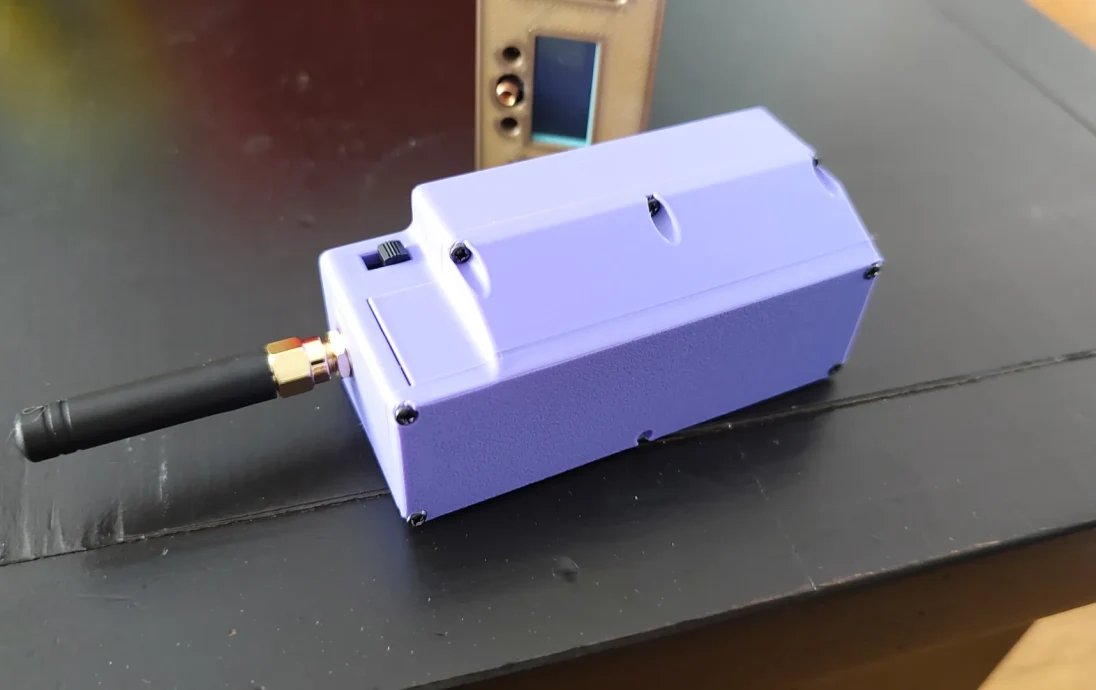

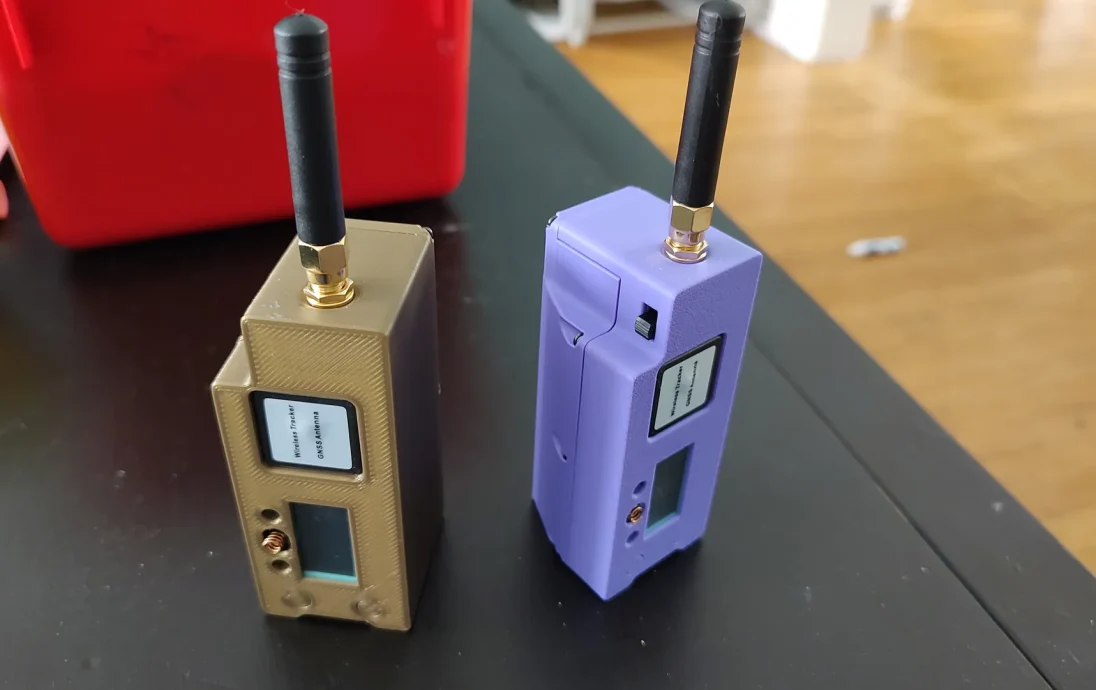

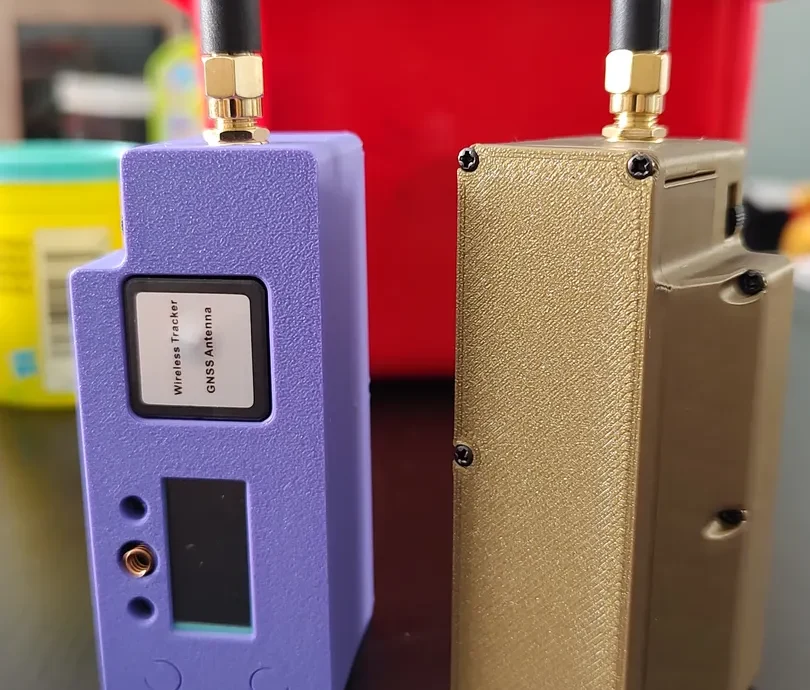

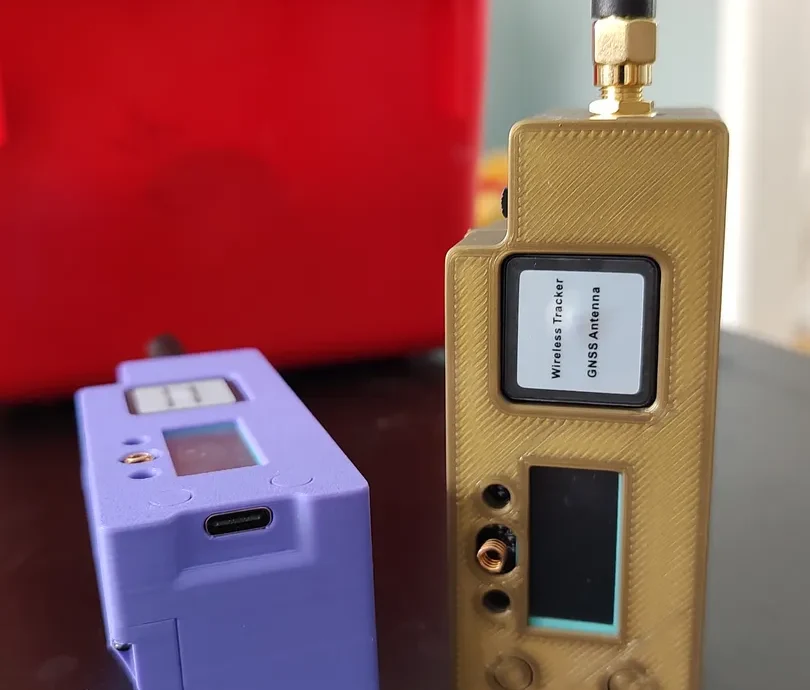

Плата Meshtastic Heltec Tracker LoRa - корпус с поддержко..

Напечатано на принтере Bambu P1S со стандартным или оптимальным профилем печати. Я пока пробовал только PLA для этой сборки. Обратите внимание, что допуски довольно жесткие, чтобы обеспечить хорошую посадку.

Прошейте прошивку Meshtastic на свою плату, установите корпус и выбранный вами процессор 18650 и наслаждайтесь!

Требуемые детали

1 трекер Heltec (915 МГц для США и Канады)
1 переключатель (опционально, но для него есть вырез)
1 х 18650 держатель батареи
8 винтов M1,7*6 (у меня они просто валялись, другие могут подойти)
Провод (вы можете использовать то, что идет в комплекте с трекером и держателем батареи)
Паяльник/припой/флюс
Горячий клей (я добавил капли на четыре угла платы, переключатель и держатель батареи)

Электропроводка

Подключение довольно простое: просто подключите один из выводов аккумулятора к выключателю, затем соответствующий вывод к разъему, который идет в комплекте с платой. (Я рекомендую заземляющий провод, см. ниже)

Я включил переключатель, чтобы быть уверенным, что плата не разряжает батарею, когда она не используется, но в прошивке Meshtastic есть опция программного отключения, если вы решите не добавлять переключатель.

Убедитесь, что вы не замкнули положительный провод аккумулятора на разъем антенны, поскольку он заземлен через плату. Это может создать опасную ситуацию для вашей батареи и, скорее всего, разрушит все ваше оборудование.

Известные проблемы — будут решены в будущей версии

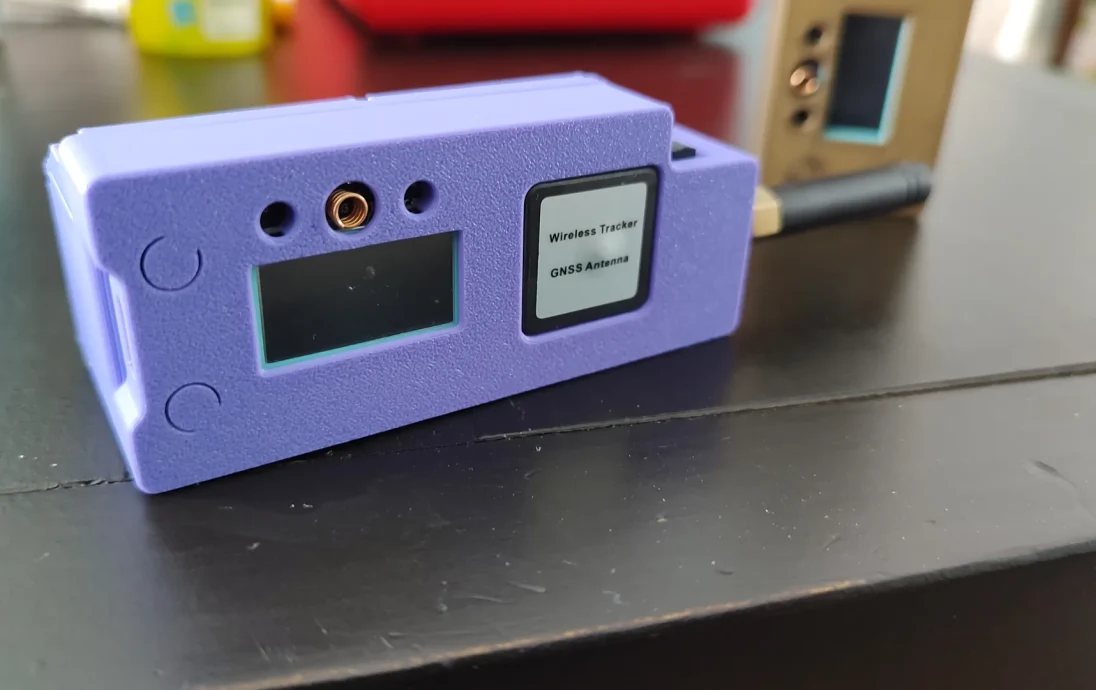

Кнопки не совпадают

Расположение кнопок на платах Heltec не кажется одинаковым от сборки к сборке, поскольку одна из моих плат идеально работает с этим дизайном, а на другую нажимать их сложно. В следующей версии я изменю дизайн кнопок, поскольку они не идеальны.

Расположение катушки антенны противоречиво

Катушка антенны на передней части двух моих образцов различается на несколько миллиметров. Я сделал слот, который хорошо подходит для двух моих плат, но при таком небольшом размере выборки я не уверен, что у других плат могут возникнуть проблемы с установкой. Могу открыть слот, если у кого-то возникнут проблемы.

Текст для настроек с двумя нитями накаливания

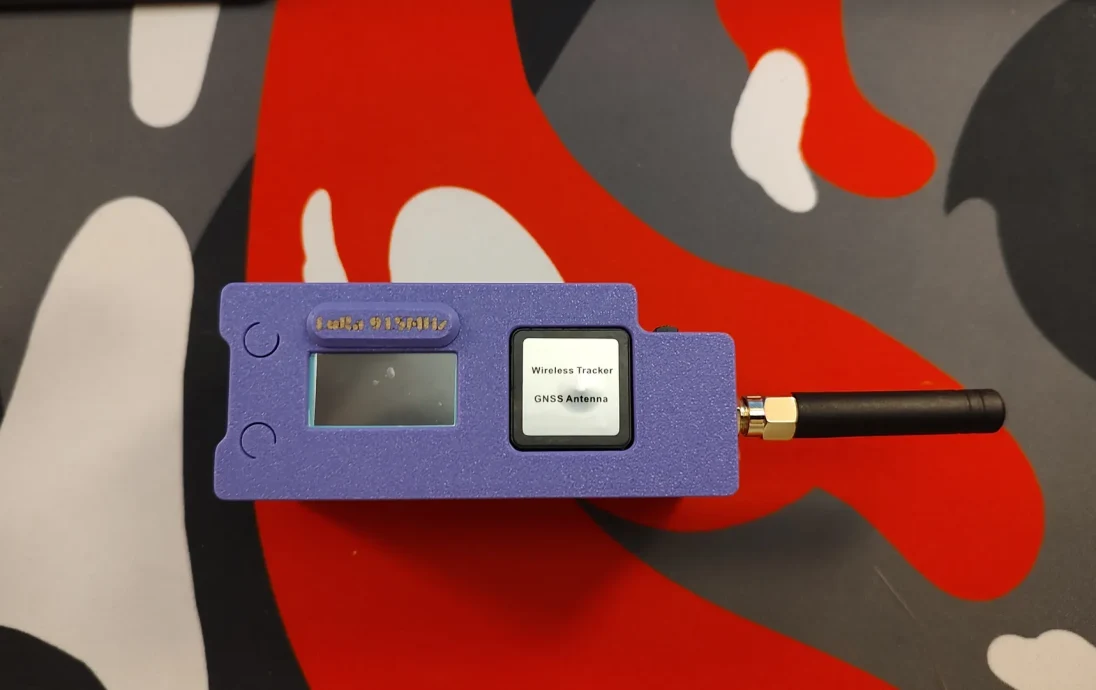

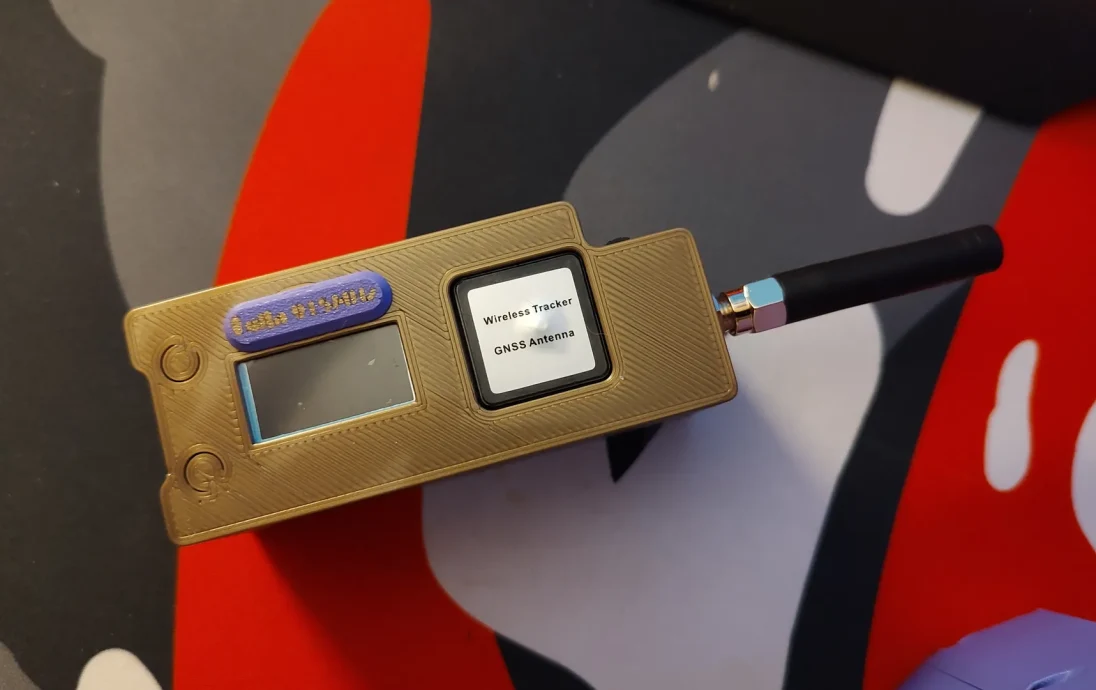

Вы заметите, что на каждом компоненте есть текст. Я обнаружил, что мой принтер неправильно печатает текст такого размера, поэтому я бы не рекомендовал пытаться раскрасить его в другой цвет, если только вы не амбициозны. Я сделал тиснение глубиной 0,01 мм, поэтому, если вы нарежете его обычным способом и не измените цвет, ваш принтер просто проигнорирует текст.

Буду рад услышать любую критику или предложения по улучшению. Скорее всего, я опубликую исправление для устранения известных проблем через несколько месяцев, когда у меня будет немного свободного времени.

Если вы хотите использовать эту модель в коммерческих целях, свяжитесь с нами ��ля получения подробной информации. При желании я также готов создать новые проекты для коммерческого применения.

Спасибо!
