тонкое крепление для экрана xtouch

Обновление: добавлен вырез для доступа к SD-карте.

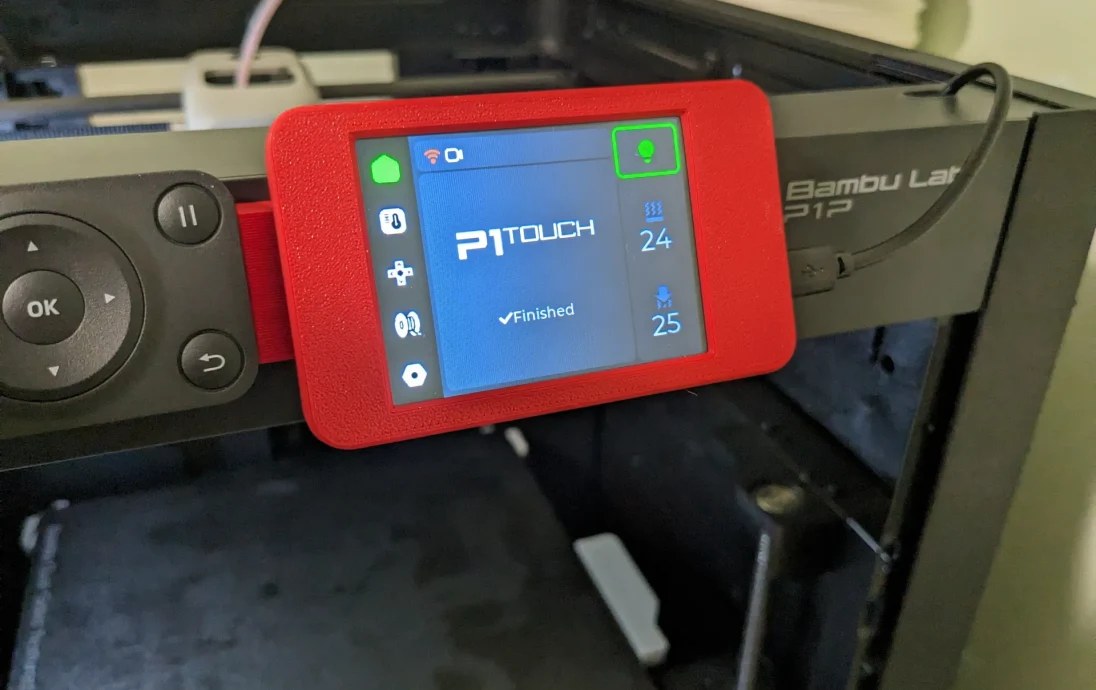

Я перепроектировал крепление экрана xtouch от Xps3riments/leejsmith, чтобы использовать более тонкий чехол с защелкой, который не требует никаких винтов. Защелкивание произошло случайно, но оно держится достаточно хорошо для своей цели.

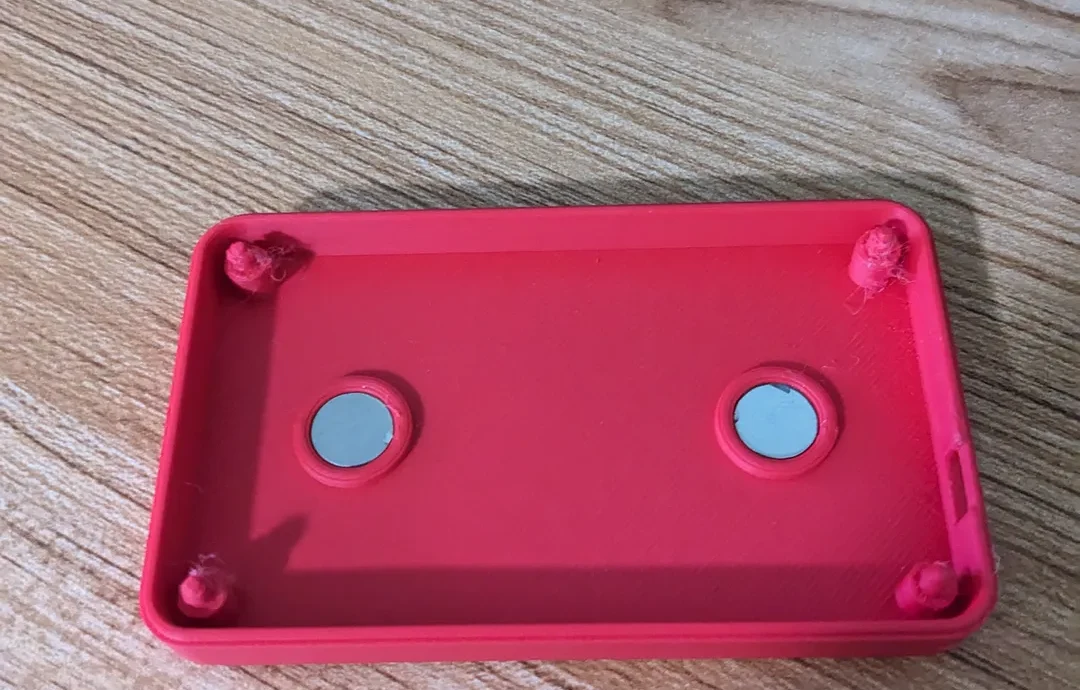

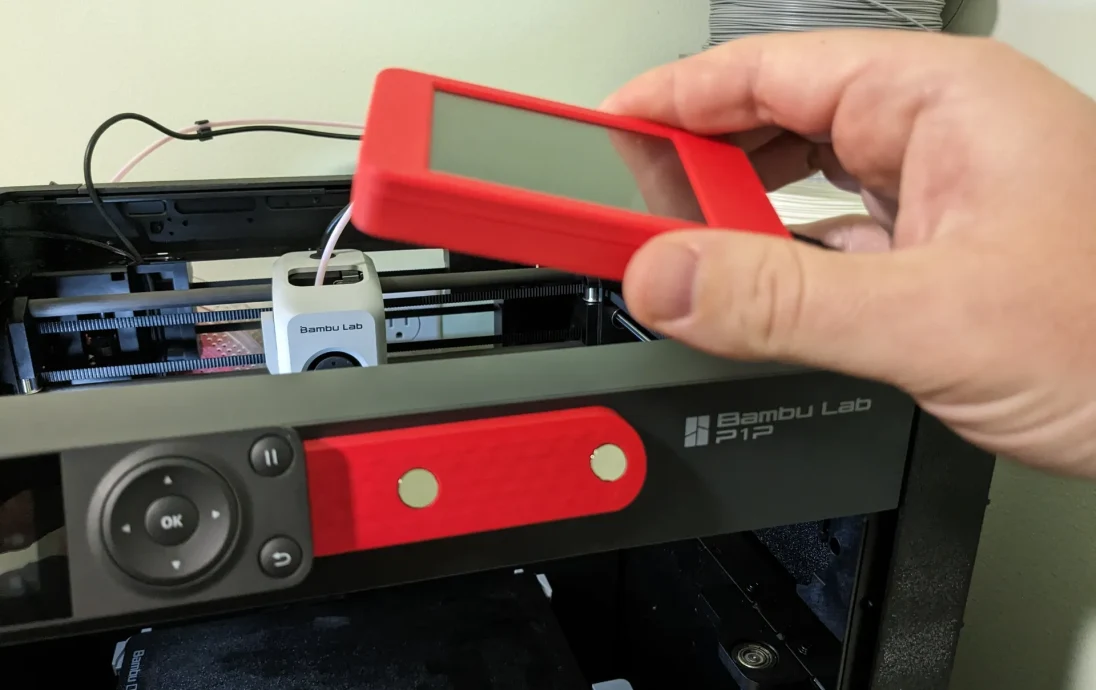

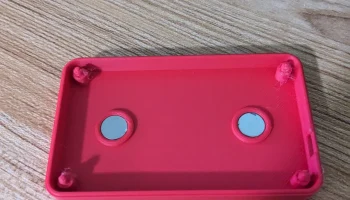

Он крепится с помощью 2 магнитов, которые плотно прилегают к задней стороне корпуса. Я использую магниты размером 10x3 мм, которые легко найти на Amazon. Еще 2 магнита запрессовываются на крепление экрана. Мне хотелось чего-то портативного, поэтому я выбрал менее прочный метод крепления.

Установите печатную плату, нажимая на плату вниз до тех пор, пока отверстия для винтов не встанут на место. Стойки для печатной платы немного выступают, поэтому есть немного натяжек, но все работает нормально, и все печатается нормально без опор.

Без крепления он также может служить корпусом для проектов CYD (дешевый желтый дисплей) ESP32.
