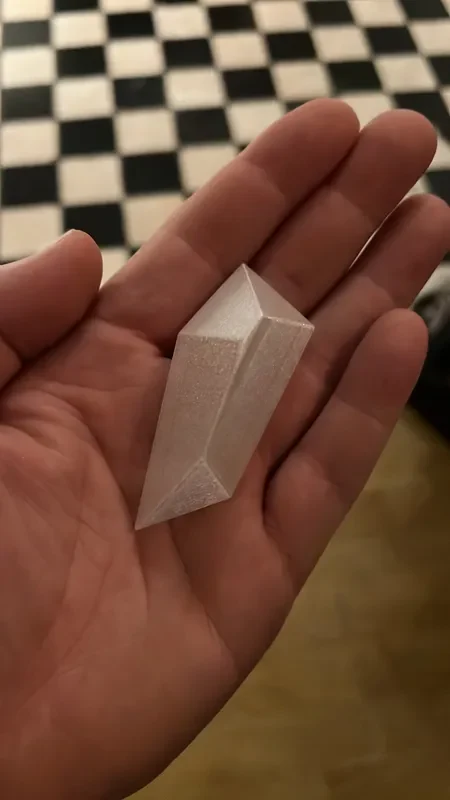

Мозаичный кристалл в режиме "Ваза", теперь с защелкивающи...
Кристаллы можно печатать парами (обычные + зеркальные) для достижения наилучших результатов тесселяции. Вы можете печатать их как сплошные объекты или как полупрозрачные полые объекты при печати в режиме вазы.
Для одного кристалла в режиме полой вазы требуется всего 90 см нити, так что это идеальный объект для тех последних метров нити, которые всегда остаются у всех… См. прилагаемые файлы .gcode для нормального и зеркального вариантов.

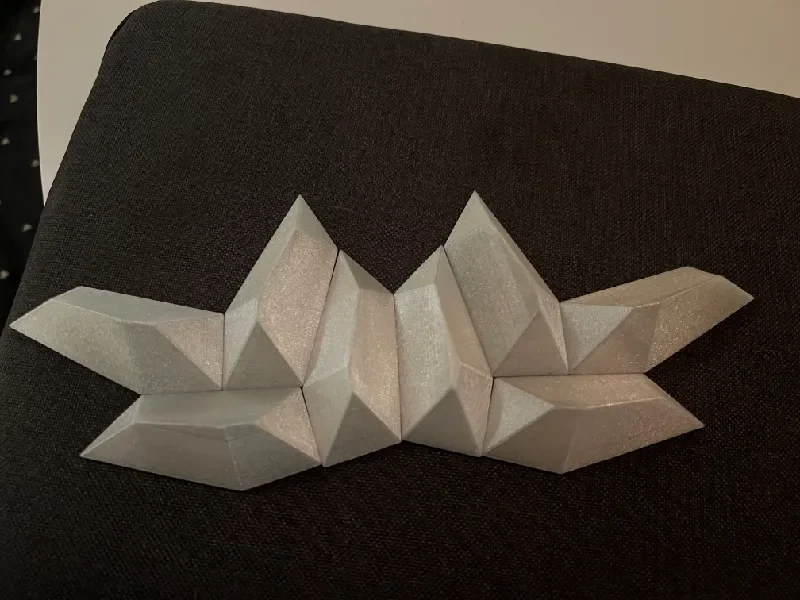

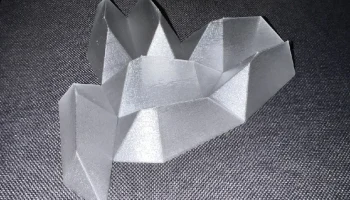

Лучше всего распечатать наборы обоих вариантов, чтобы вы могли создать множество потрясающих узоров мозаики. Предупреждение: создание выкроек очень затягивает, и вам захочется напечатать еще больше кристаллов! К счастью, одной катушки Prusament весом 1 кг хватит примерно на 380 кристаллов! Это всего лишь 8 дней непрерывной печати кристаллами… Думаю, мне нужна печатная ферма! 8-Д

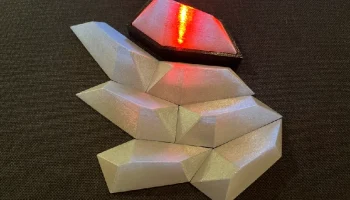

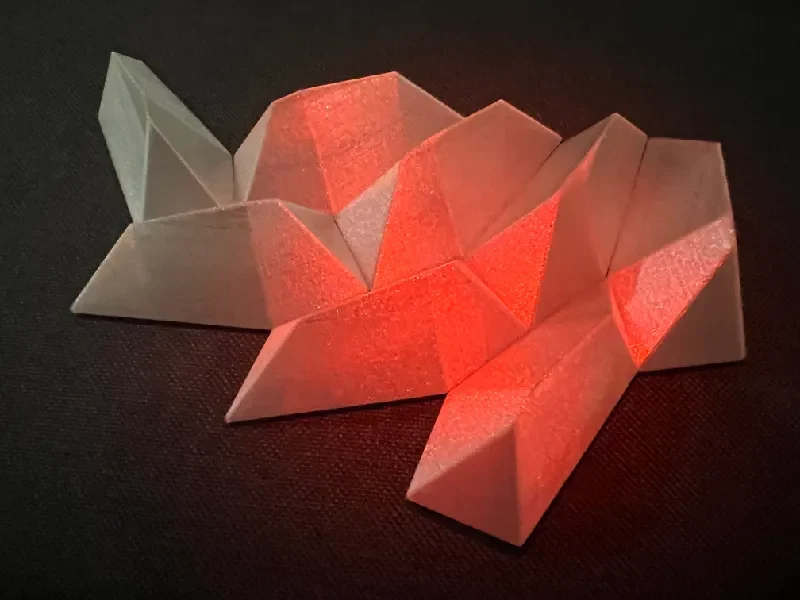

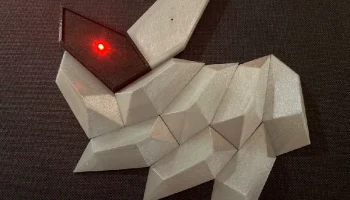

Добавьт�� несколько светодиодов, чтобы придать эффектности, особенно при использовании полупрозрачных материалов! См. обновление базы светодиодов ниже!
Характеристики печати, которые я использовал для своего MK3S+:

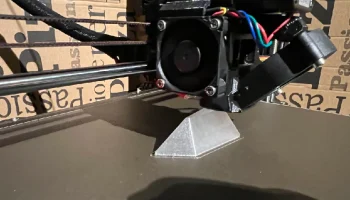

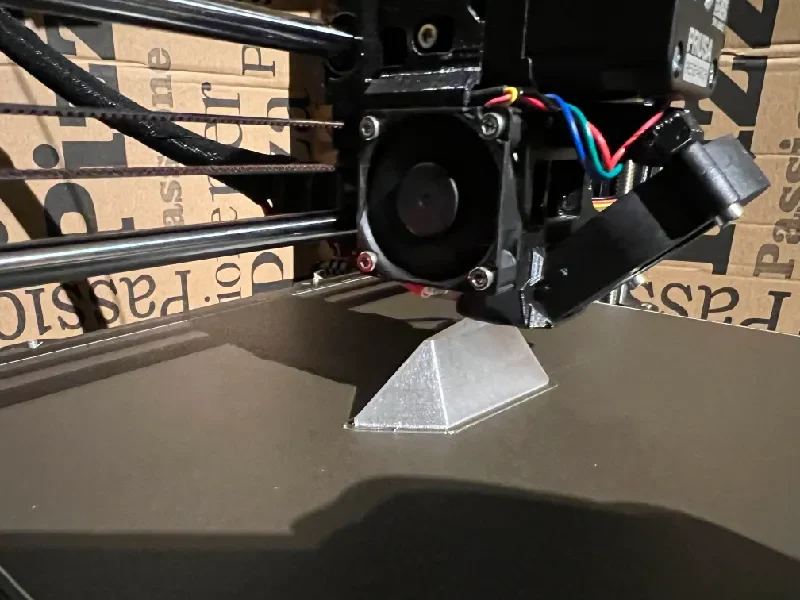

Кристаллы режима вазы: прозрачный, текстурированный стальной лист Prusament PETG, температура сопла 250 градусов, температура слоя 90 градусов, высота слоя 0,15 мм, сопло 0,4 мм. 4 нижних слоя, режим вазы. Время печати около 28 минут.
Основание светодиода: Prusament PETG galaxy black, текстурированный стальной лист, температура сопла 250 градусов, температура слоя 90 градусов, высота слоя 0,2 мм, сопло 0,4 мм. 4 нижних слоя, 3 по периметру для увеличения адгезии нижнего слоя для мелких деталей. Время печати около 1 часа 9 минут.
Подробнее о пятиугольной плитке:
Дополнительную информацию о пятиуго��ьной мозаике см. на этой странице Википедии: https://en.wikipedia.org/wiki/Pentagonal_tiling#Mann/McLoud/Von_Derau_(2015)_Type_15.
Обратная связь приветствуется!
Считайте, что это незавершенный проект, пока я изучаю Fusion 360. Любые отзывы и запросы приветствуются, и мне бы хотелось увидеть модели в других цветах или ремиксы для других типов светодиодов и т. д. Мой взломанный файл F3D теперь тоже приложен!
Обновление 1 — 31 декабря 2022 г. — теперь со светодиодной основой:

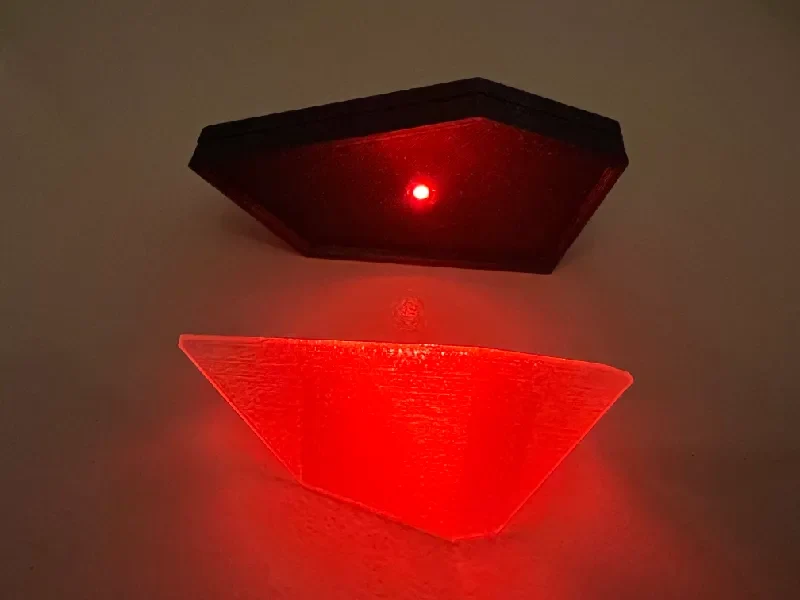

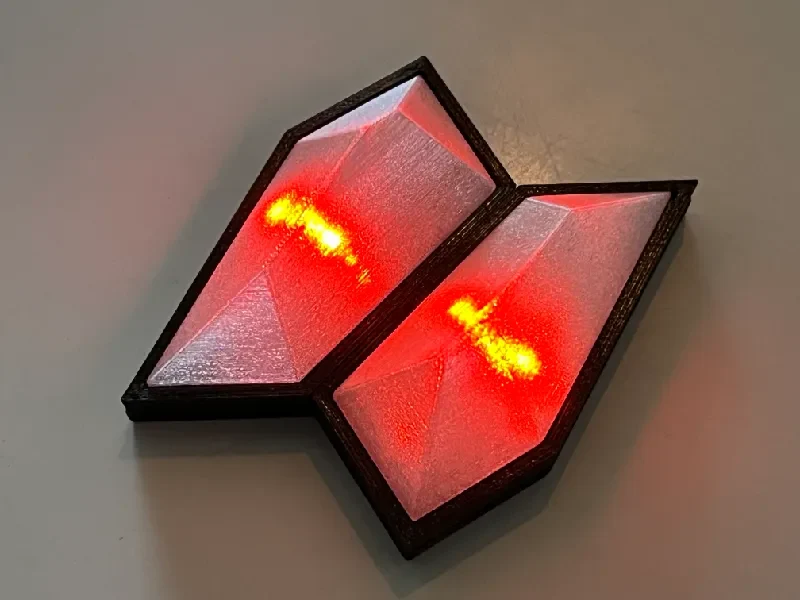

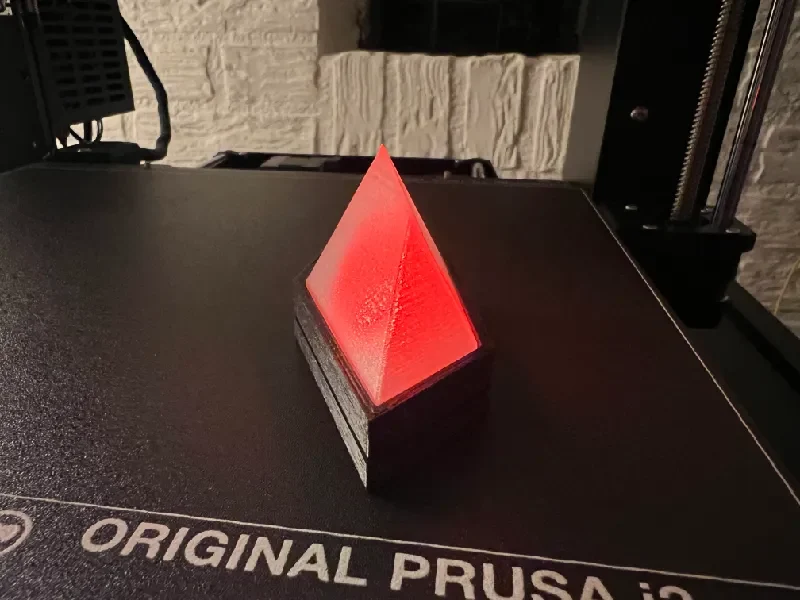

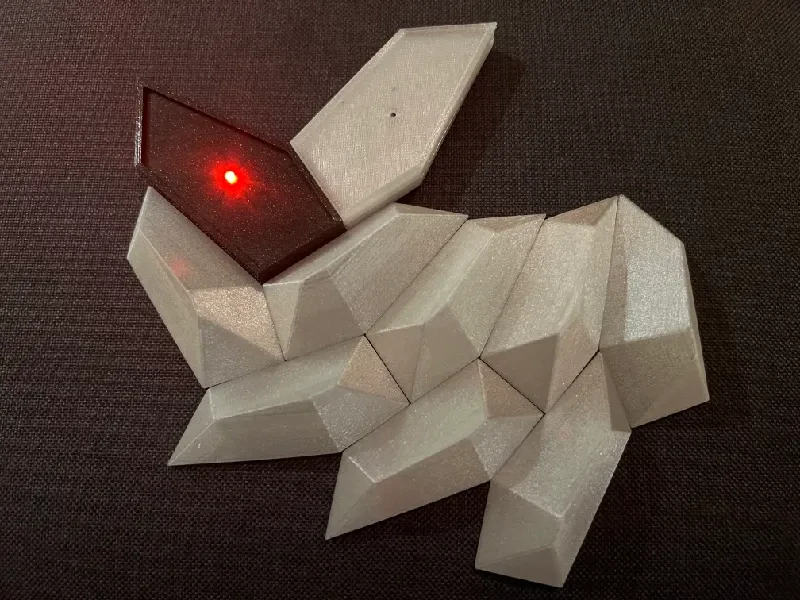

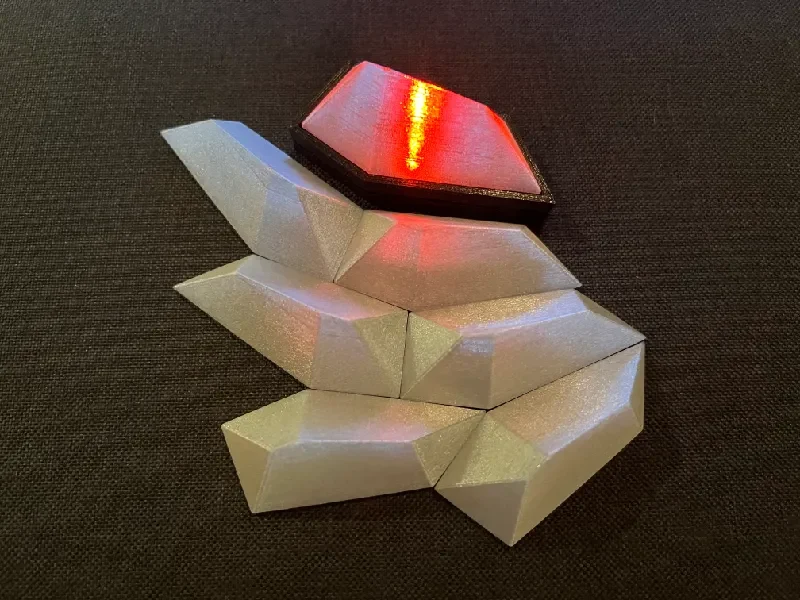

Кристаллы всегда лучше освещаются, поэтому я решил быстро и грязно сделать защелкивающуюся светодиодную основу для батареи CR2032 и светодиода Piranha/SuperFlux, который был у меня под рукой. Никаких креплений, пайки и токоограничивающего резистора не требуется, но нет выключателя питания (пока...). Основание также может быть зеркальным, как и кристаллы. Это не влияет на установку светодиода и аккумулятора.
Батарея CR2032 очень распространена, ее можно заказать во многих интернет-магазинах. Или вы можете извлечь их из старых материнских плат ПК, поскольку они используются в качестве батареи BIOS для поддержания времени.
Светодиоды SuperFlux/Piranha можно заказать у различных поставщиков электроники и в интернет-магазинах, таких как Reichelt или Amazon.
Основание состоит из двух половин, соединяющихся между собой, что позволяет легко установить внутрь светодио�� и батарею. В верхней половине основания используется минимальное количество поддерживающего материала для трех небольших полостей. Я изменил настройки слайсера, чтобы можно было легко вытащить опоры целиком. См. включенные файлы .3MF или .gcode.
Катодные выводы светодиода Piranha должны быть согнуты наружу на 90 градусов, чтобы они касались верхней стороны батареи (отрицательной). Край и низ батареи являются положительными, поэтому оба анодных вывода должны касаться его. Ниже приведена наиболее распространенная конфигурация контактов этих светодиодов, но на всякий случай обязательно сверьтесь с техническими данными вашего поставщика.
