SMD Turntable V1 (включая версию XL)

Электроника

Источник:

www.printables.com

Если вы увлекаетесь пайкой smd, эта штука значительно облегчит вам жизнь.

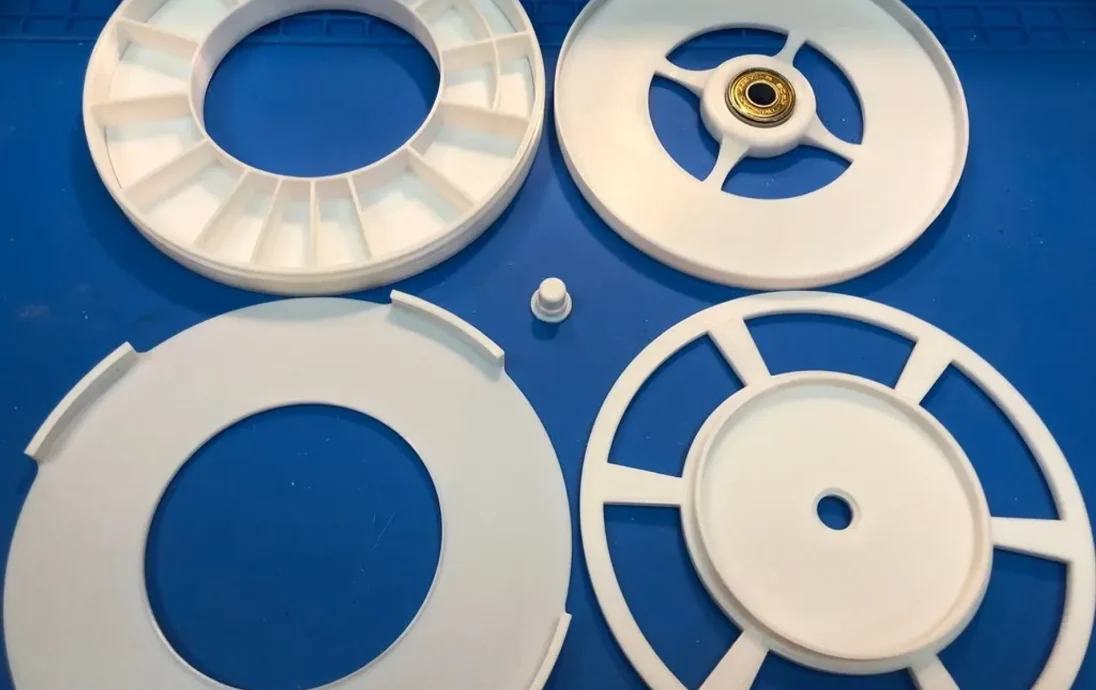

Проигрыватель smd состоит из основания и «пончика» с отсеками для smd-компонентов, специфичных для вашего проекта.

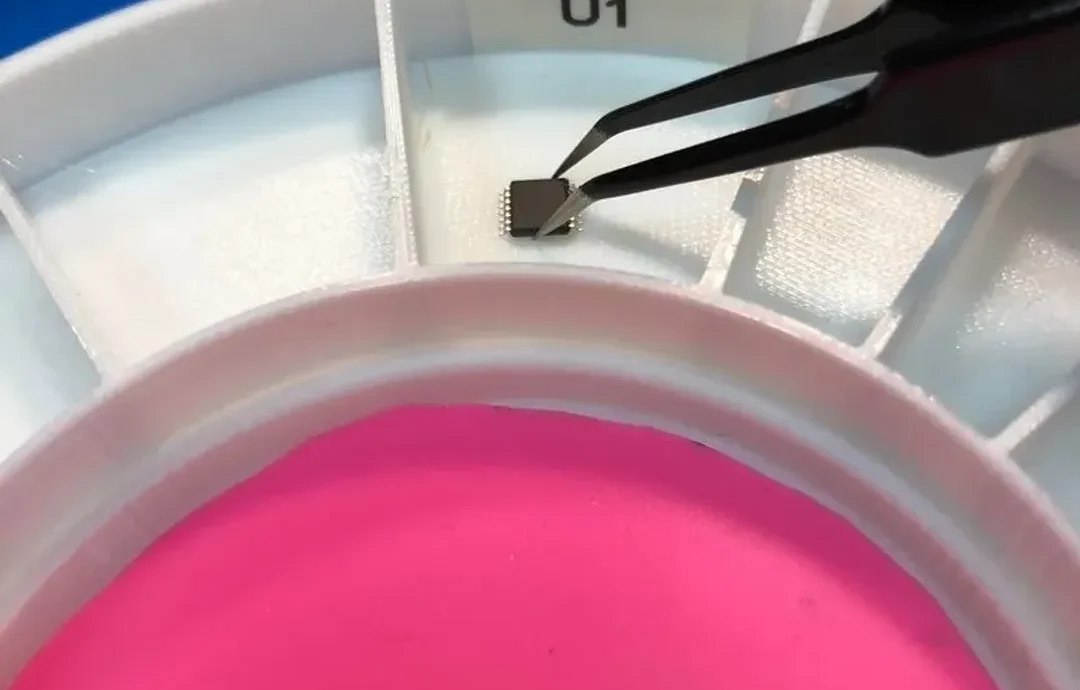

Каждый отсек может иметь собственную маркировку (например, R1, R2, C1, U1,...).

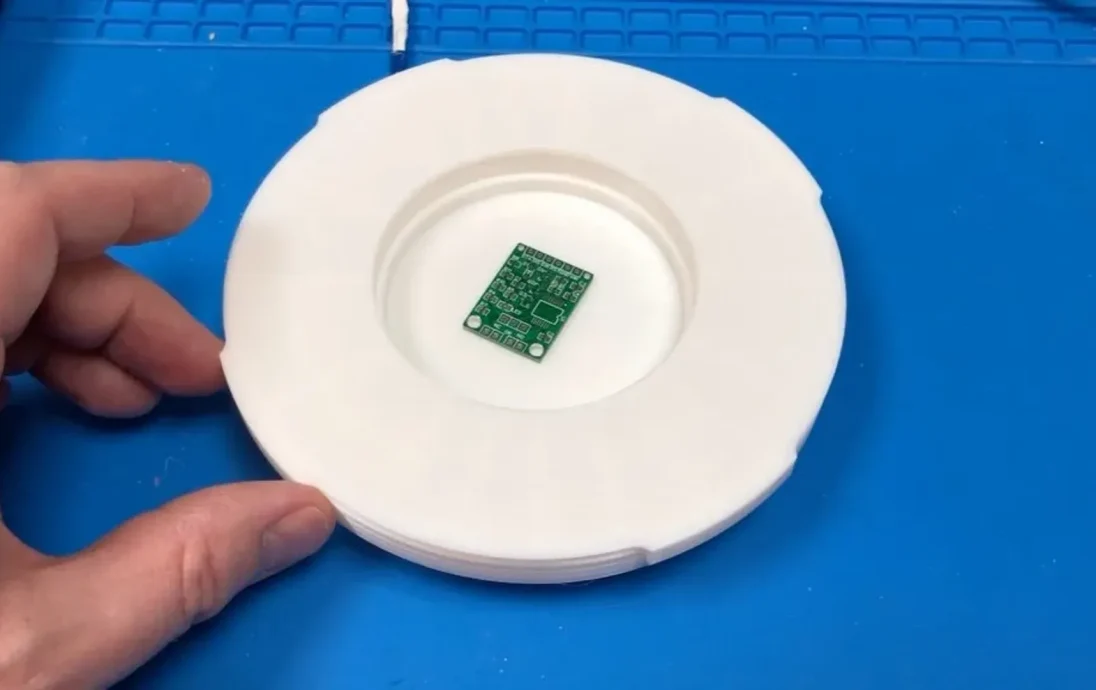

Пончик поставляется с крышкой и является сменным, поэтому вы можете легко переключаться между проектами.
Пончик также является очень хорошим решением для ��рхивирования smd-частей вашего проекта.
Доступны кольцевые кольца высотой 9 и 12 мм, в зависимости от высоты вашей этикетки (например, принтер DymoLabel 12 мм). В каждом отделении имеется небольшое отверстие для размещения этикетки.

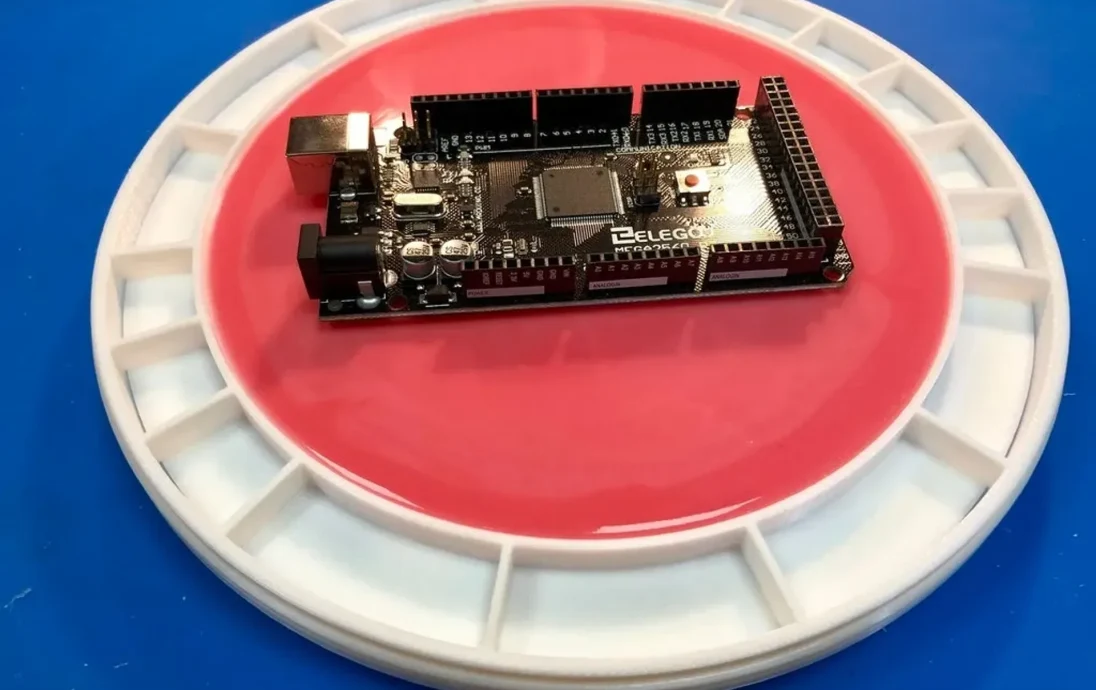

Рекомендуется использовать BluTack на рабочей поверхности или просто силикон (саморезную пластину или жидкий силикон), чтобы ваша smd-плата оставалась на месте.

Файлы XL предлаг��ют вам диаметр рабочей поверхности 148 мм — по умолчанию — 71 мм (проверьте максимальный размер печатной платформы! — нет проблем, если у вас Prusa i3 MK3).

Вам понадобится стандартный шарикоподшипник (22 мм, 8 мм, 7 мм) — те, что от ваших старых роликовых коньков ;-)

Руководство по сборке:

Для базы вам понадобится файл:
1_TurntableBase.stl

Для рабочей поверхности по умолчанию:

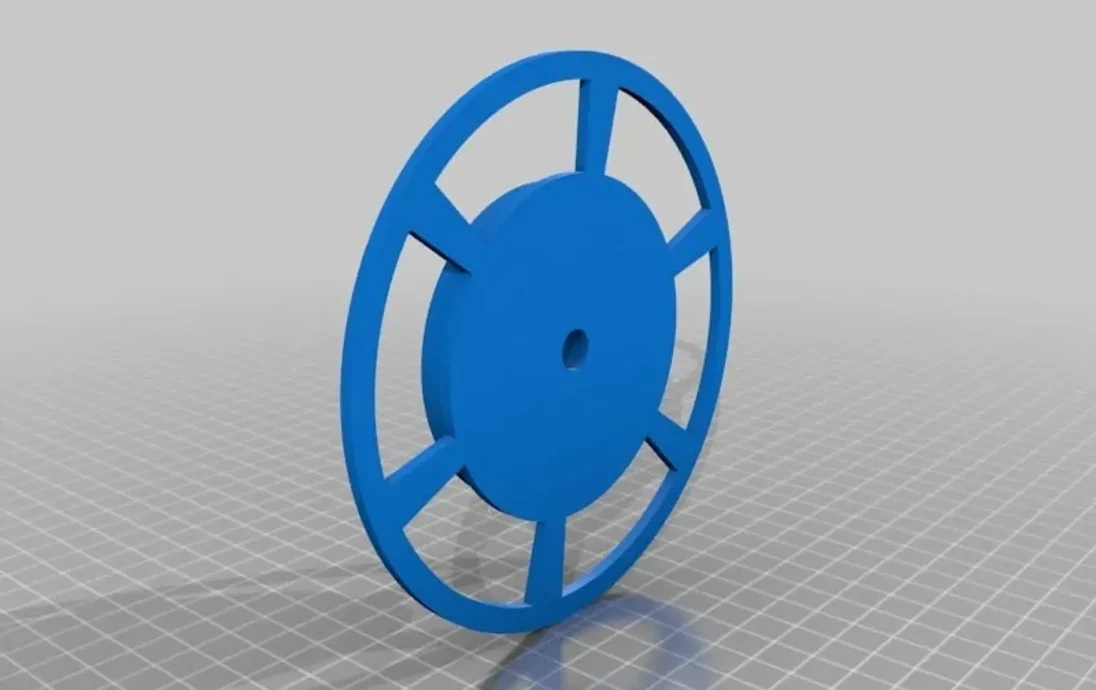

2a_Workingsurface.stl

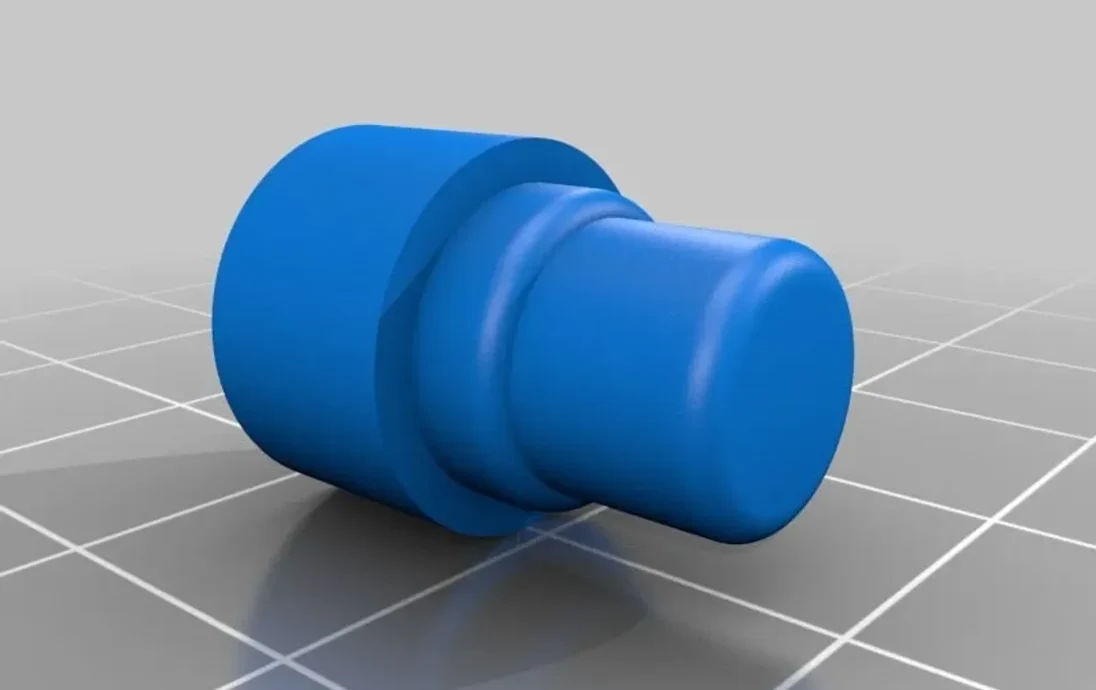

2b_WorkingsurfaceAxis.stl
(Поместите напечатанную ось в центр всей рабочей поверхности — до конца вниз. Вы также можете использовать клей, чтобы зафиксировать ось на месте.)

Для рабочей поверхности XL:
2a_WorkingsurfaceXL.stl
2b_WorkingsurfaceAxis.stl (то же, что и выше)

Для пончика по умолчанию:
3a_Donut9mm.stl ИЛИ 3b_Donut12mm.stl

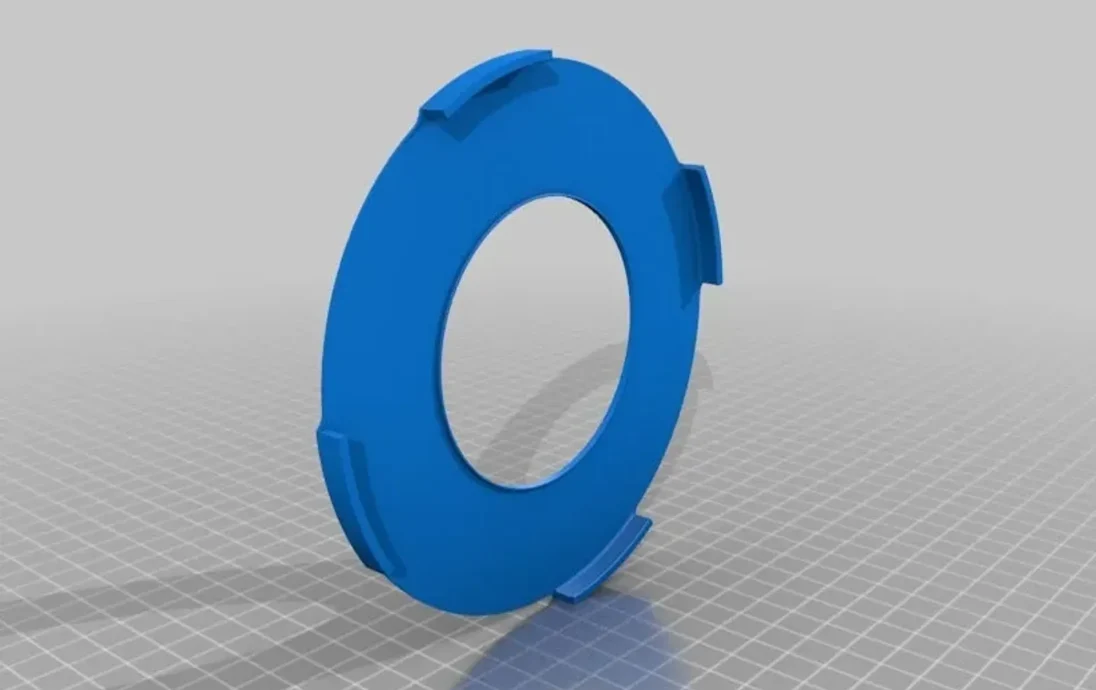

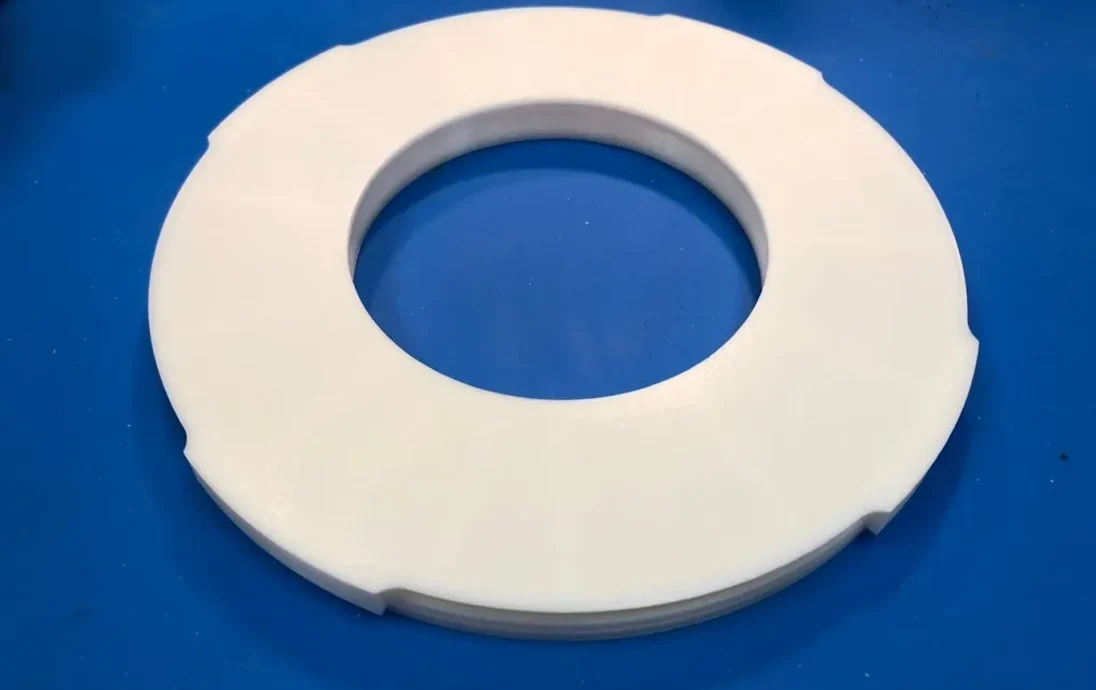

4_DonutCover.stl

Для бублика XL (рабочая поверхность XL):
3a_Donut9mmXL.stl (размер 12 мм на данный момент недоступен)
4_DonutCoverXL.stl

Совет: если при вращении слышен царапающий звук, просто подложите под шаровую передачу дополнительное пространство (например, бумагу).

Большое спасибо @unexpectedmaker за пе��воначальную идею.
и @davedarko за мозговой штурм.

Распечатать инструкции
Категория: Обзор электроники

Если вы увлекаетесь пайкой smd, эта штука значительно облегчит вам жизнь.
Проигрыватель smd состоит из основания и «пончика» с отсеками для smd-компонентов, специфичных для вашего проекта.
Каждый отсек может иметь собствен��ую маркировку (например, R1, R2, C1, U1,...).
Пончик поставляется с крышкой и является сменным, поэтому вы можете легко переключаться между проектами.
Пончик также является очень хорошим решением для архивирования smd-частей вашего проекта.
Доступны кольцевые кольца высотой 9 и 12 мм, в зависимости от высоты вашей этикетки (например, принтер DymoLabel 12 мм). В каждом отделении имеется небольшое отверстие для размещения этикетки.
Рекомендуется использовать BluTack на рабочей поверхности или просто силикон (саморезную пластину или жидкий силикон), чтобы ваша smd-плата оставалась на месте.

Файлы XL предлагают вам диаметр рабочей поверхности 148 мм — по умолчанию — 71 мм (проверьте максимальный размер печатной платформы! — нет проблем, если у вас Prusa i3 MK3).

Вам понадобится стандартный шарикоподшипник (22 мм, 8 мм, 7 мм) — те, что от ваших старых роликовых коньков ;-)

Руководство по сборке:

Для базы вам понадобится файл:

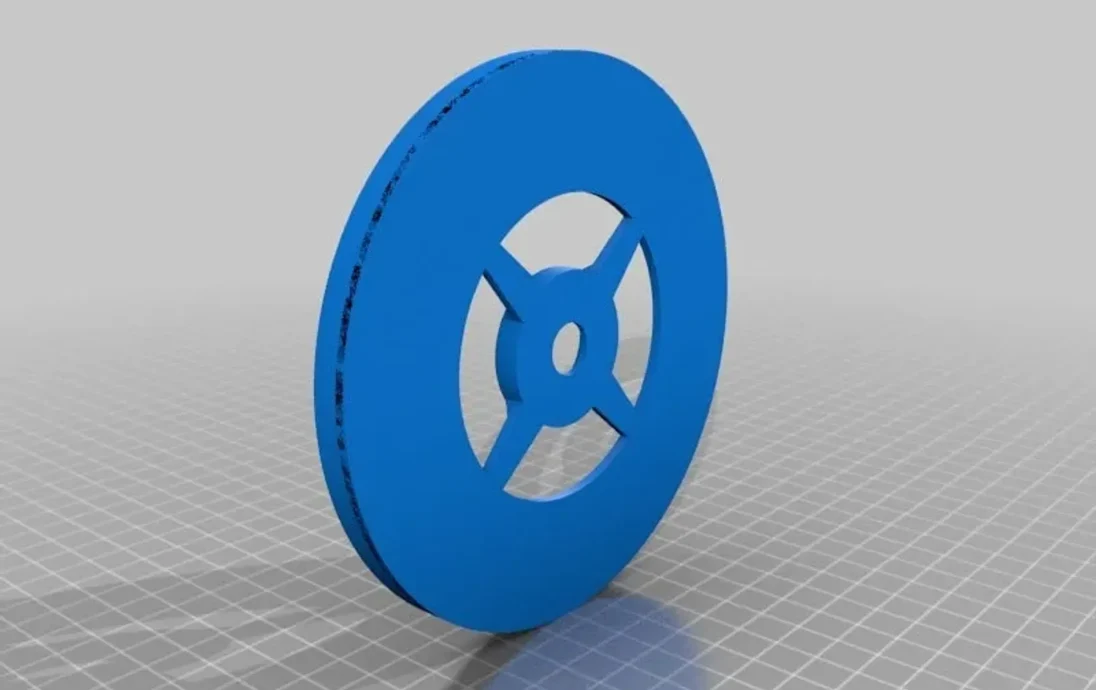

1_TurntableBase.stl

Для рабочей поверхности по умолчанию:
2a_Workingsurface.stl
2b_WorkingsurfaceAxis.stl
(Поместите напечатанную ось в центр всей рабочей поверхности — до конца вниз. Вы также можете использовать клей, чтобы зафиксировать ось на месте.)

Для рабочей поверхности XL:
2a_WorkingsurfaceXL.stl
2b_WorkingsurfaceAxis.stl (то же, что и выше)

Для пончика по умолчанию:
3a_Donut9mm.stl ИЛИ 3b_Donut12mm.stl

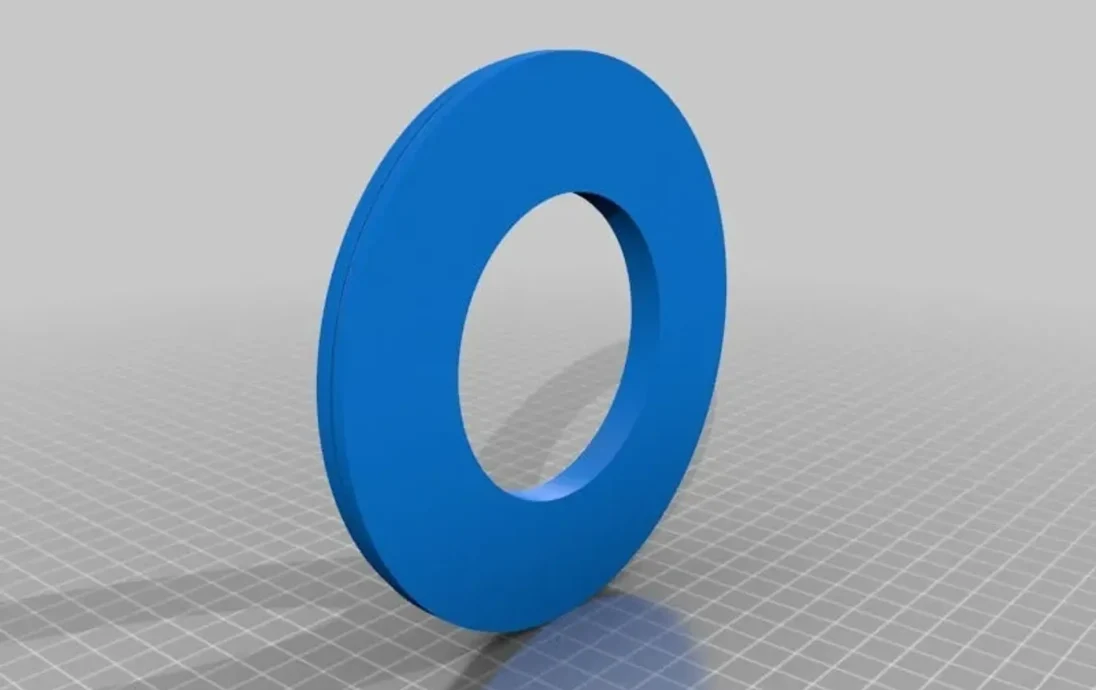

4_DonutCover.stl

Для бублика XL (рабочая поверхность XL):
3a_Donut9mmXL.stl (размер 12 мм на данный момент недоступен)
4_DonutCoverXL.stl

Совет: если при вращении слышен царапающий звук, просто подложите под шаровую передачу дополнительное пространство (например, бумагу).

Большое спасибо @unexpectedmaker за первоначальную идею.
и @davedarko за мозговой штурм.

Настройки печати

Марка принтера: MK3

Принтер: Пруса i3

Поддерживает: Нет

Разрешение: 0,2 мм

Заполнение: 3D Honeycomb

Нить: Noname PLA White (лучший контраст для smd-деталей)
Примечания:
