Аалто Савойская Ваза

Мне нравилось печатать модель Сони Селены, потому что мне всегда нравились работы Алвара Аалто в частности и современный скандинавский дизайн в целом. Но если вы знаете другие мои работы, вы знаете, что я поклонник истории искусства, и меня вдохновило создание модели, которая более точно отражала бы дизайн.

На первый взгляд это кажется случайной простой формой, но Аалто тонкими способами манипулирует органической формой, чтобы добиться сложности. Он работает с процессом, называемым прессованием стекла, при котором стекло формуется в деревянную форму. Чтобы форма работала, у нее должен быть довольно внушительный угол уклона и скругление по дну. Итак, моя модель включает в себя эти формальные свойства.

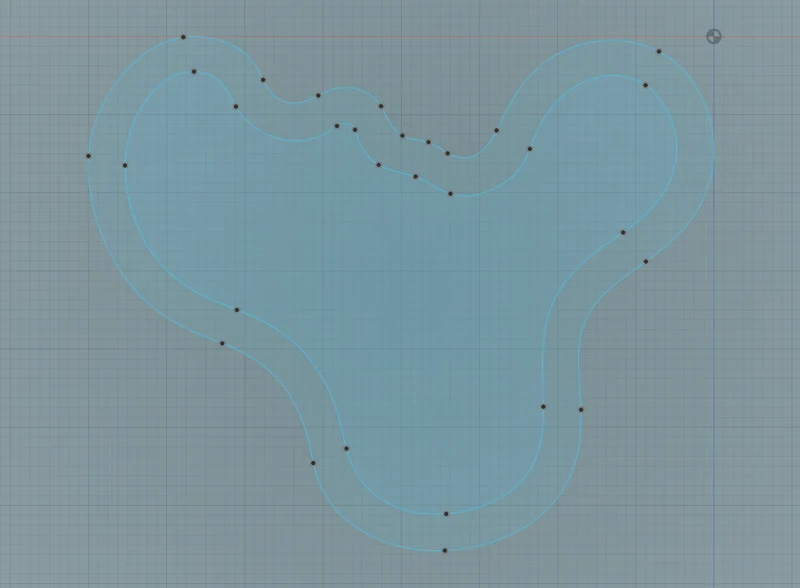

Но все еще сложнее. Если вы посмотрите на изображение кривых сверху, то увидите, что это не просто коническое выдавливание. Аалто — заметьте, без компьютера — смещает кривую, а затем выполняет лофт между двумя кривыми. В результате получается сложная, волнистая форма, которая улавливает свет, казалось бы, невозможным способом.

Измерение толщины стекла

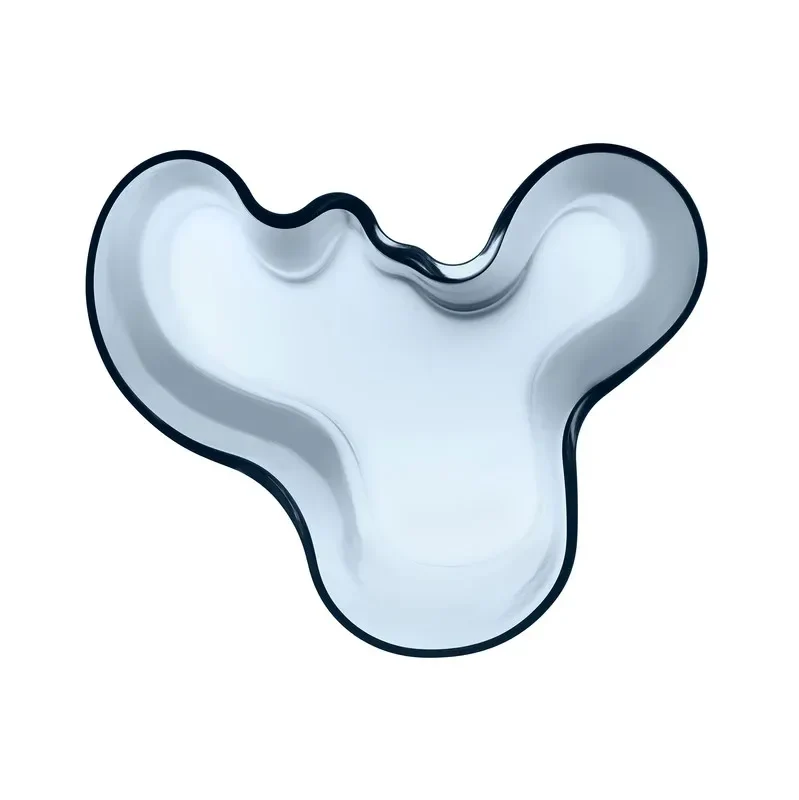

Посмотрите на реальную вазу сверху, и вы увидите, что процесс формования создает неравномерную толщину стекла — чем больше стеклу приходится растягиваться, тем тоньше оно становится. Я долго и усердно думал об этом и даже сделал модель, имитирующую это. НО вместо этого я решила создать форму, которая, как и работа Сони Селены, отражает процесс 3D-печати. Я подумал, что если бы Аалто был жив и пользовался 3D-принтером, он бы сделал то же самое (точно так же, как его ваза со стеклом).

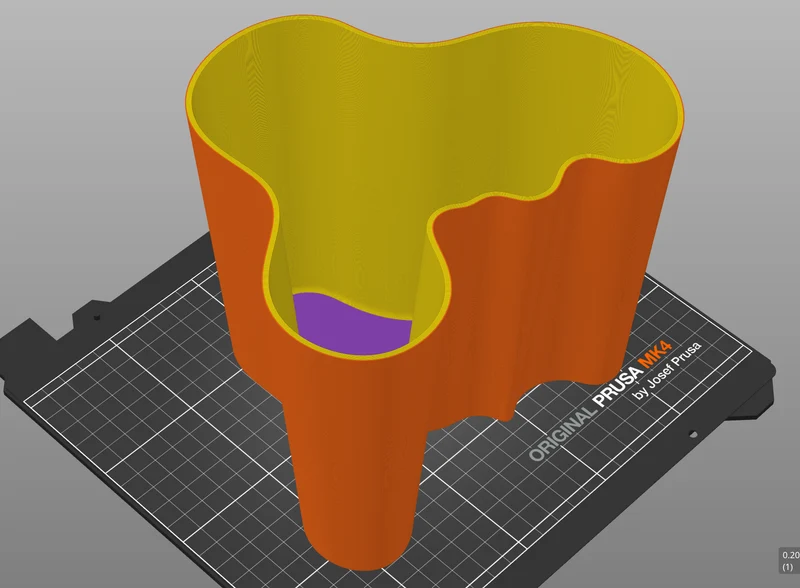

Итак, как его распечатать? Вы можете видеть, что модель представляет собой твердую форму без полостей. Просто распечатайте, как показано ниже, чтобы создать открытый верх:

Периметры: от 6 до 8
Горизонтальные сплошные слои оболочки: верх 0, низ 8-10 (он должен быть толще боковых сторон)
Шов: на ваш выбор… шов здесь жесткий. Я выбрал случайный выбор и включил шарф
Заполнение: 0%
Узор заливки сверху и снизу: концентрический.
НЕТ опор
Почему отсутствие поддержки работает

Скругления у основания — обычная особенность стекла, но они плохо печатают. А поддержки не дают результата лучше, чем без них. Итак, у меня есть трюк, который поможет в этом.

Посмотрите на изображение детали скругления, и вы заметите, что я СНАЧАЛА применил фаску примерно на 50 градусов, затем применил скругление к верхнему краю фаски. Я обнаружил, что это позволяет получить гораздо лучший отпечаток, который визуально неотличим от полного скругления, но не требует поддержки.

Заключительные замечания

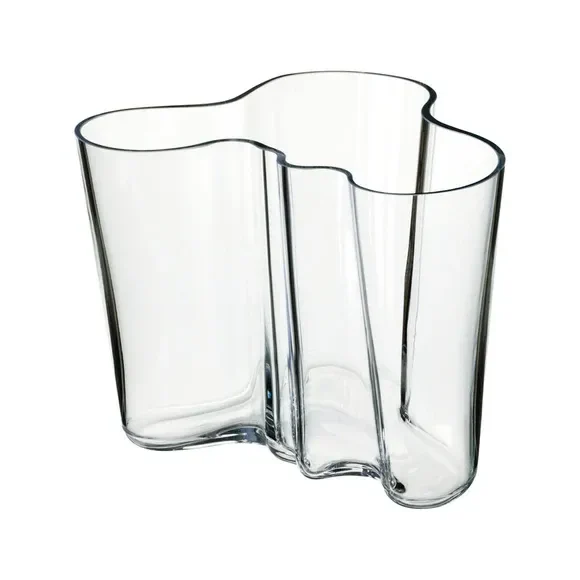

Ваза создается Иитталой с 1955 года и остается очень популярной. Изображения вазы взяты с этого сайта. Моя лицензия является ��емиксом и отражает оригинальную модель, но я предостерегаю всех, кто захочет распечатать это в коммерческих целях, что Iittala может отнестись к этому скептически.

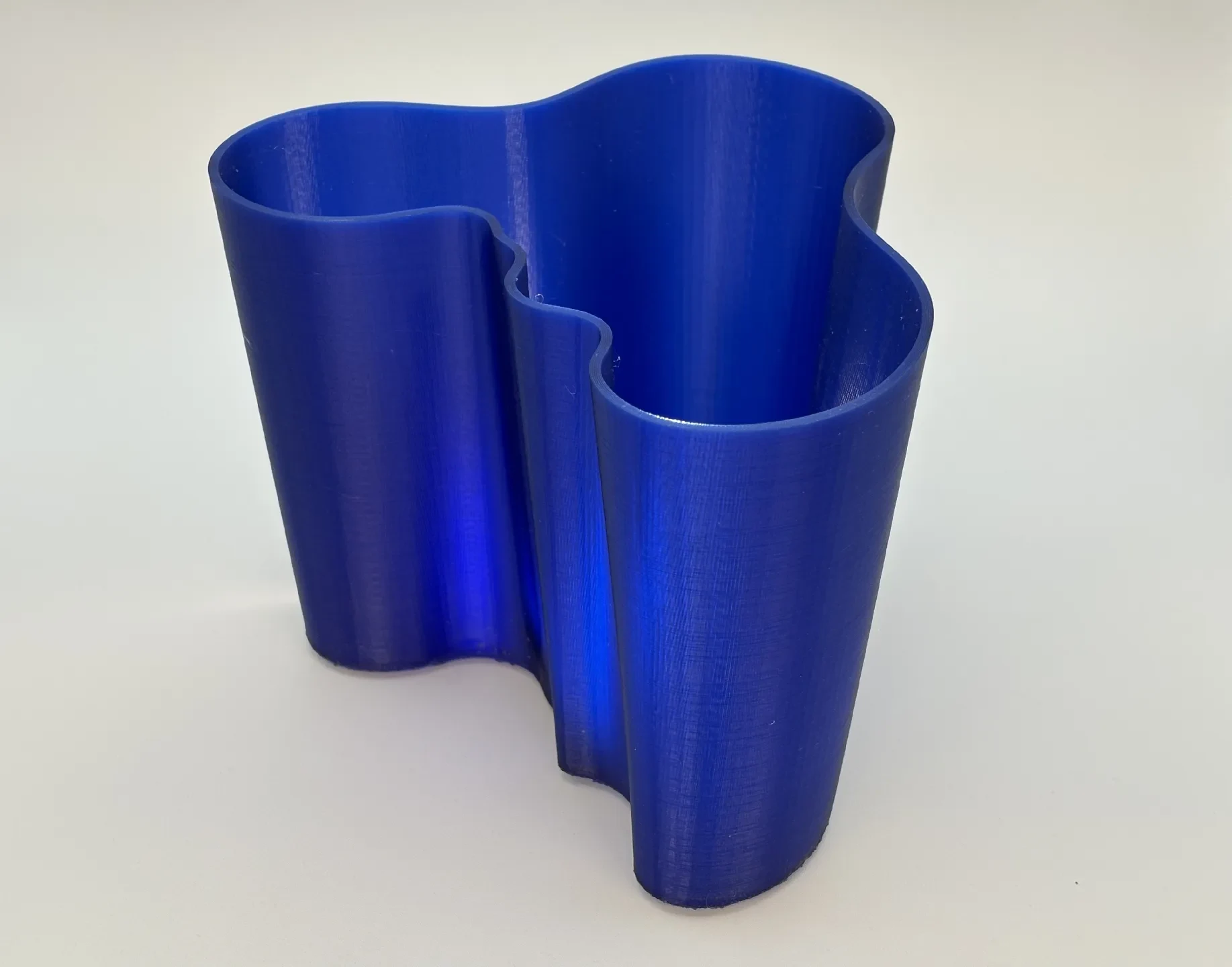

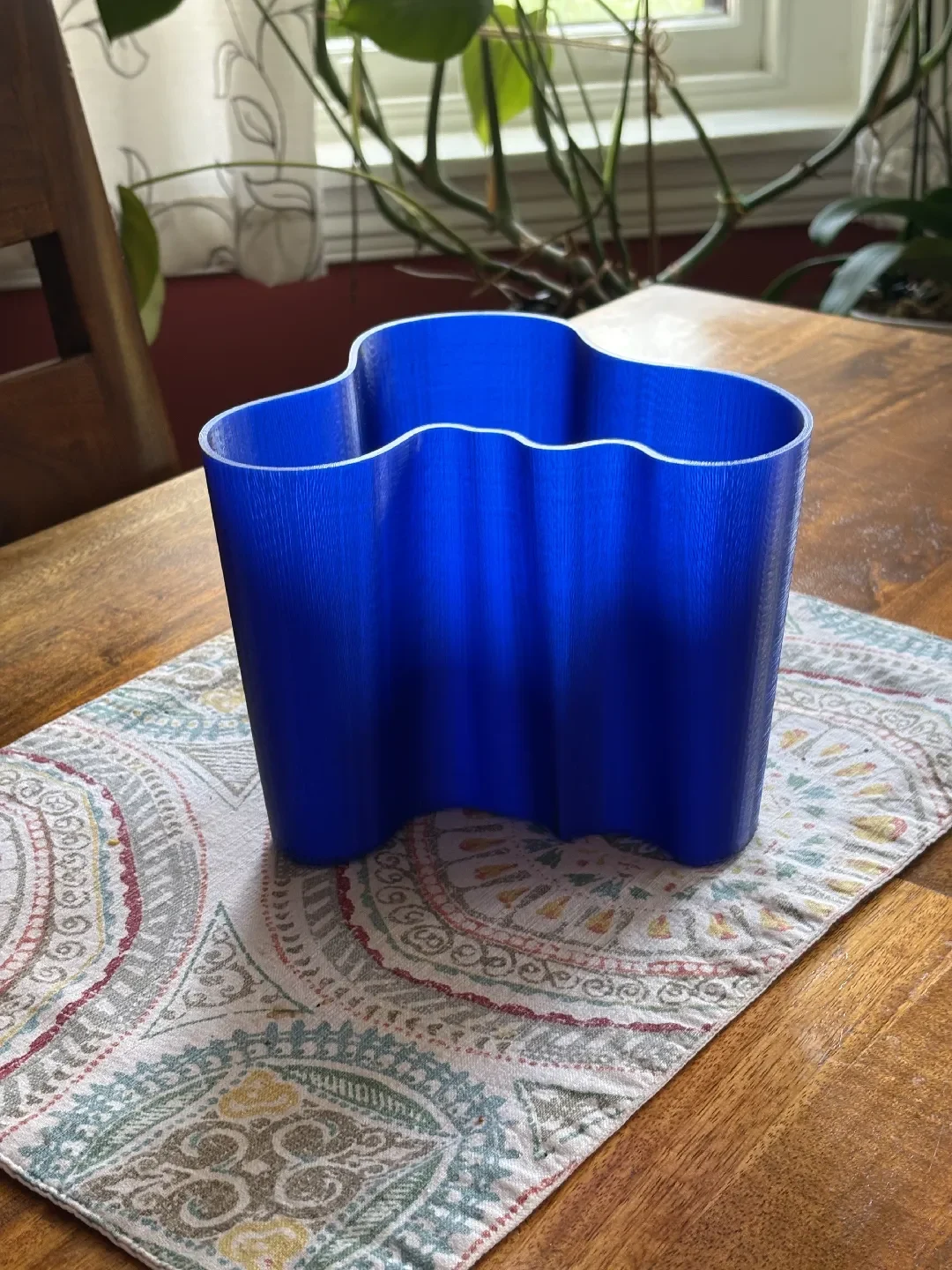

ОБНОВЛЕНИЕ: я добавил несколько изображений моего полноразмерного «прозрачного» синего отпечатка PETG, 55 часов на MK3+ с высотой слоя 0,1 и скорости печати 67%, чтобы получить как можно большую прозрачность.
