Подсвечник и ваза
Я начал изучать Onshape CAD и подумал, что это отличная модель, которую стоит опробовать.

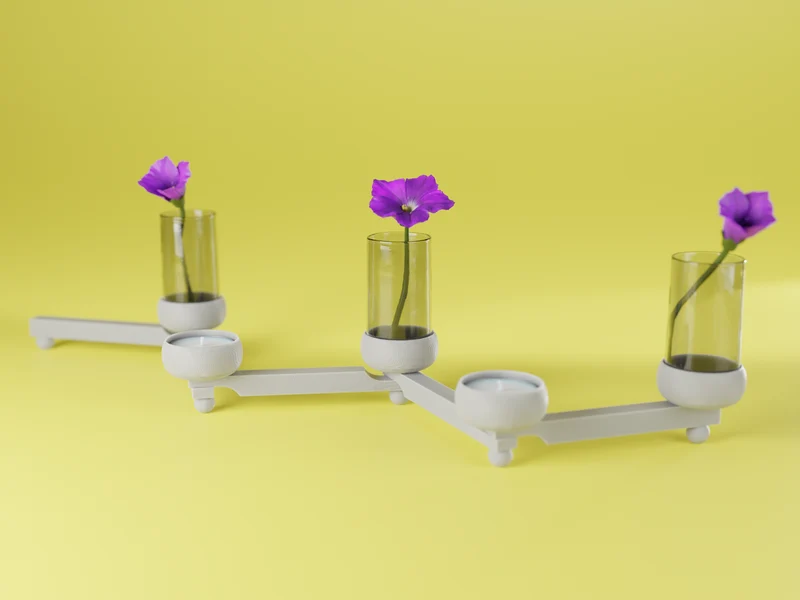

Он основан на дизайне Евы Шилдт под названием Constella. Подсвечник и ваза, позволяющие придать ему нужную форму (может быть, в виде созвездия?).
Этот дизайн можно бесконечно расширять: изображение содержит пять чашек, но его можно расширить до любого количества.
Если вы хотите использовать чайные свечи, я могу порекомендовать только светодиодные свечи, поскольку они не выделяют тепло.
Инструкции
Для 3-х подсвечников/ваз распечатайте:
3x чашка
1x стартовая_бар
1x бар
1x конечный_бар
1x start_bolt
3x болт
На 5 подсвечников/ваз распечатайте:
5x чашка
1x стартовая_бар
3x бар
1x конечный_бар
1x start_bolt
5x болт
На 10 подсвечников/ваз распечатайте:
10x чашка
1x стартовая_бар
8x бар
1x конечный_бар
1x start_bolt
10 болтов
Ориентация печати
Я предлагаю вам перевернуть все полосы на бок, чтобы было легче печатать. Альтернативно правая сторона с опорами для более единообразного вида со всех сторон.
Распечатайте болты круглой частью вверх. Здесь могут быть полезны поля для дополнительного сцепления с кроватью.
Чашкам может потребоваться поддержка для первых нескольких слоев. Поочередно распечатайте их в перевернутом виде с полями или плотом, если вы чувствуете, что можно использовать перемычку до 37 мм.

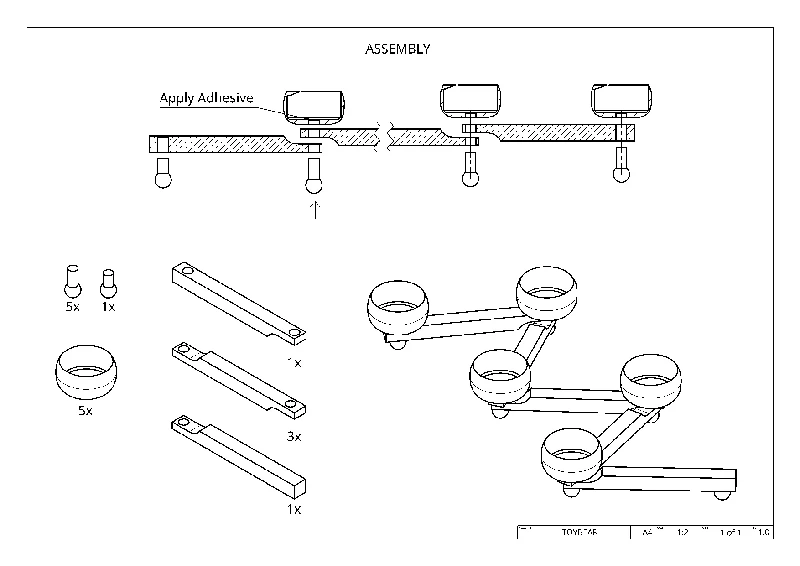

Сборка
Вставьте start_bolt в закрытое отверстие на start_bar. Что касается остальных стержней, вставьте болты, зажав два стержня между болтом и чашкой. В концевой планке используется обычный болт.
Если вам не удалось добиться плотной посадки, добавьте CA-клей, эпоксидную смолу или термоклей в нижнее отверстие чашки/стартовой планки. Если вы сделаете это, убедитесь, что вы не фиксируете стержни вместе, так как им необходимо вращаться.
Размеры
Чашка имеет диаметр 40 мм, что позволяет разместить внутри небольшую вазу или стеклянную трубку. Чашка имеет скошенную нижнюю часть, что дает диаметр основания 37 мм, что позволяет удобно разместить стандартную чайную свечу. Отверстие и болт имеют встроенный допуск 0,2 мм.
Вставки
Я обновлю эту модель вставками для обычных свечей и вазой для печати, когда найду еще немного времени.
