Миниатюрные настольные часы Amstrad PC1640 NTP........

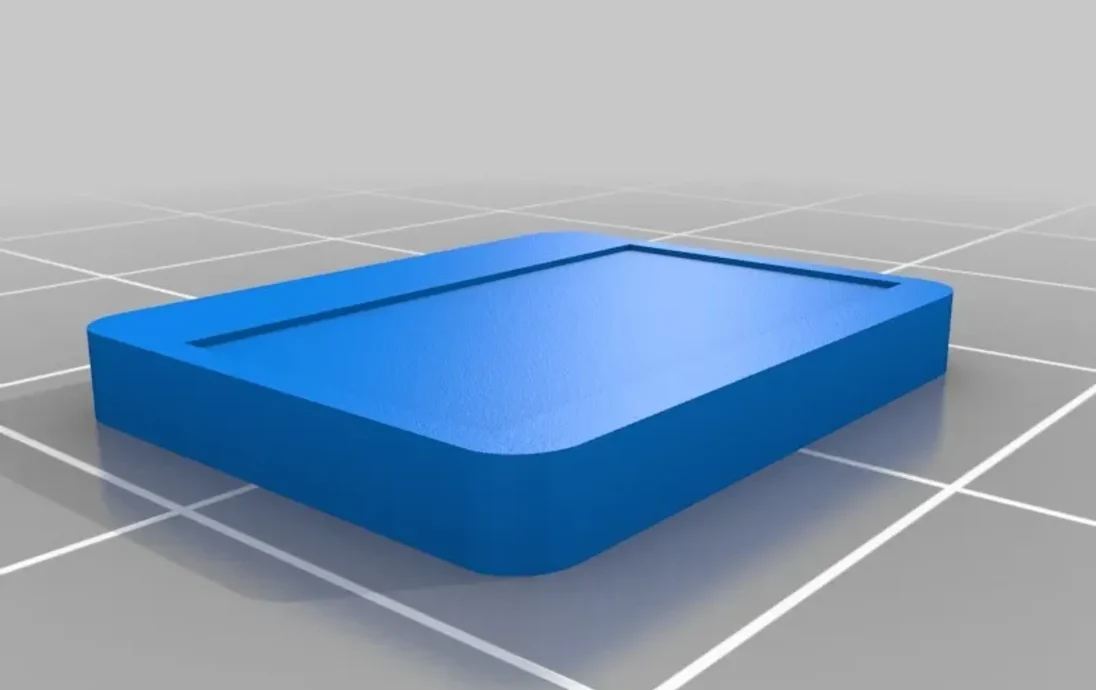

Обновление: добавлена ​​опорная пластина, окончательная версия основания клавиатуры и модель коробки для дискет.

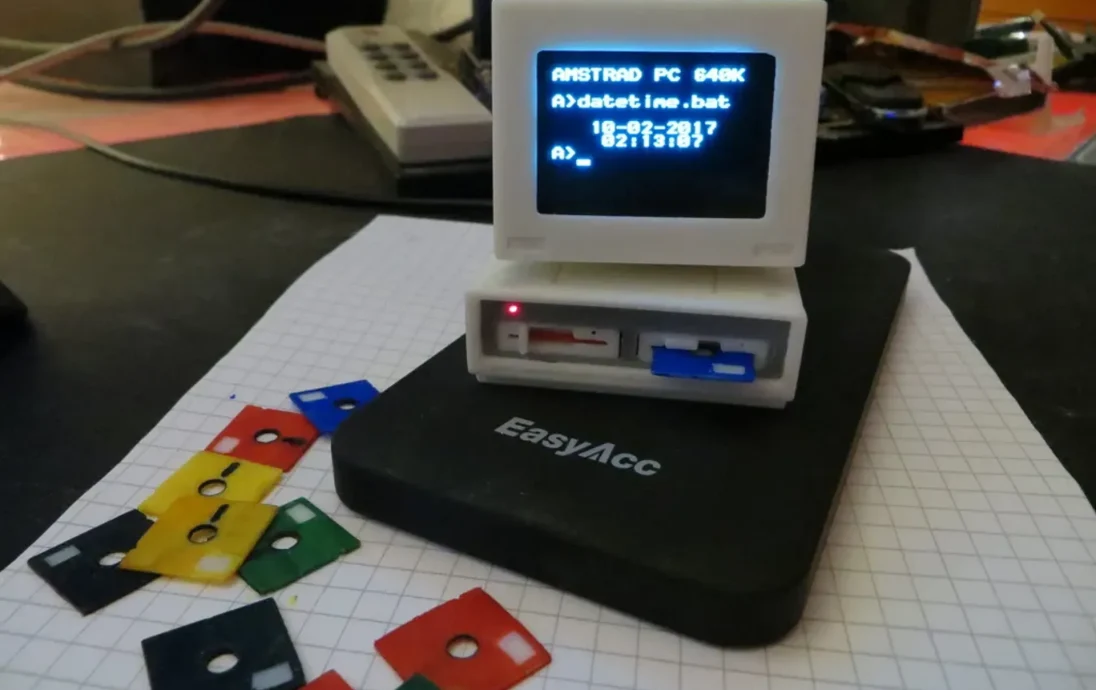

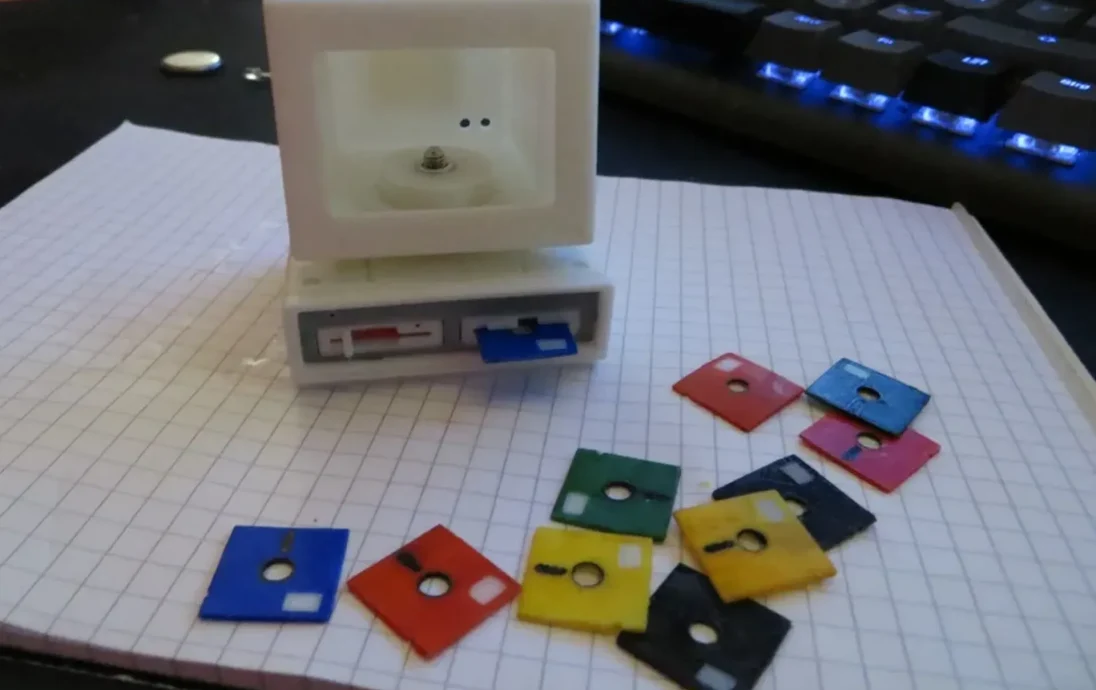

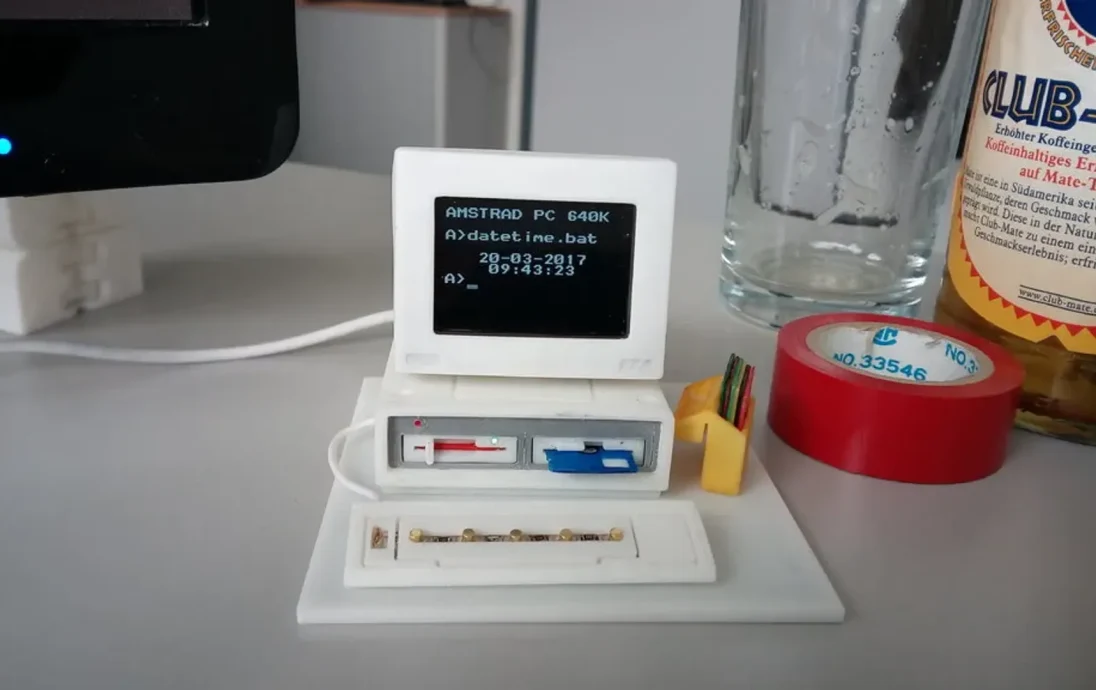

Это миниатюрная модель классического Amstrad PC1640, которую я сделал для размещения oled-экрана и микроконтроллера ESP32. Я начал этот проект, чтобы посмотреть, смогу ли я смоделировать сложный объект с его реальными измерениями, а затем уменьшить его для печати с помощью openSCAD.

Для его сборки вам понадобится длинный (~30 мм) винт М4 и гайка. Я рекомендую резиновые ножки или кусок резинового листа толщиной 1 мм, поскольку в настоящее время я обычно использую его на всех своих отпечатках, чтобы они не скользили. Хотя и без этого должно быть хорошо.

Для электроники вам понадобятся 2 светодиода диаметром 3 мм (красный и зеленый), а также какой-нибудь микроконтроллер для управления дисплеем — я использовал esp32 и esp8266.

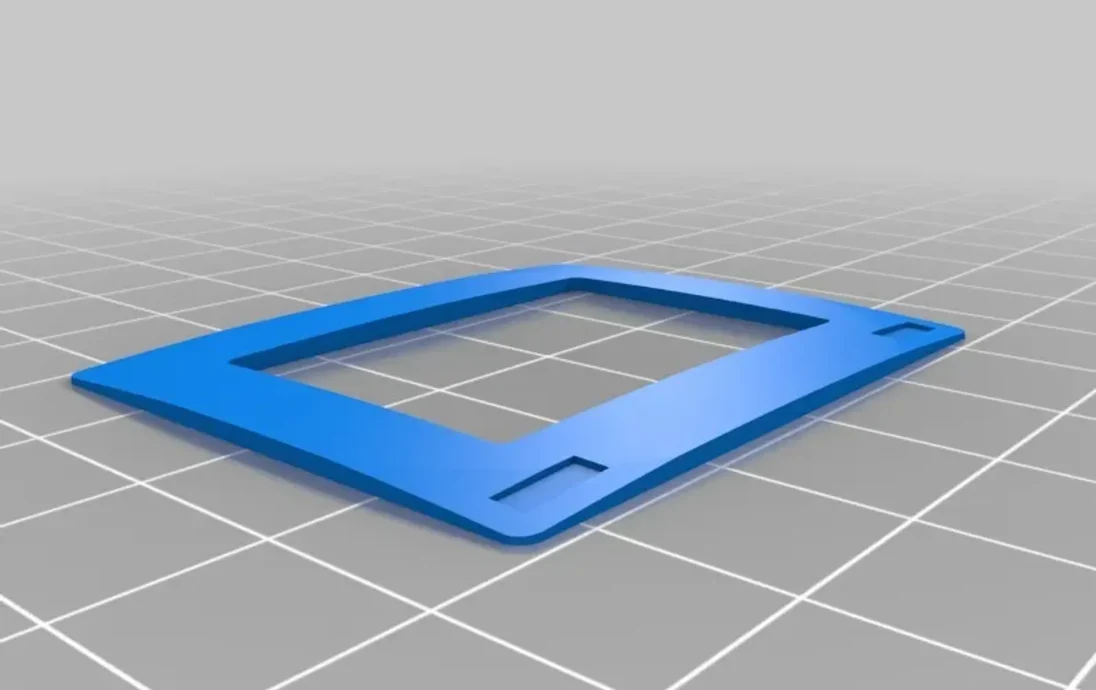

Я включил в монитор монтажные вставки для о��ычных 0,96-дюймовых и 1,3-дюймовых OLED-модулей, которые можно найти на Amazon и AliExpress.

В ближайшие несколько дней я добавлю дополнительную информацию и, возможно, пару ссылок на соответствующие дисплеи и платы.

Настройки печати

Принтер:

CTC Prusa i3 Клон

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

.1-.2 рекомендации см. на рисунке

Заполнение:

От 40 до 100% в зависимости от детали

Примечания:

Печать этих деталей может оказаться сложной задачей, и для правильного отображения мелких деталей необходимо активное охлаждение. Все модели ориентированы так, как их предполагается распечатать. Для удобства печати я добавил альтернативную версию передней панели монитора, но лично я предпочитаю версию с опорами, поскольку она механически более прочная.

Чтобы все выглядело хорошо, я рекомендую отшлифовать его наждачной бумагой WET с сеткой 240.

Пост-печать

Шлифование и подготовка

Как упоминалось р��нее, детали следует отшлифовать влажной наждачной бумагой с зернистостью 240. Если вы начнете, скажем, с сетки 180, тогда все пойдет быстрее. Наждачная бумага придаст основе красивый матовый оттенок (по крайней мере, с белым PLA, который я использовал). Заднюю часть монитора немного сложно шлифовать, и она требует много работы. Передняя часть монитора нуждается в тщательной доработке, чтобы выявить тонкий изгиб, который она должна иметь. более мелкие детали необходимо слегка отшлифовать, чтобы они хорошо выглядели и лучше прилегали друг к другу при последующей склейке.

Живопись

Добавление непрозрачной краски на внутреннюю часть основания важно, поскольку PLA, который я использовал (и другой PLA, который я пробовал в некоторой степени), либо слегка полупрозрачен, либо будет показывать яркий свет светодиода прямо за ним, особенно если в комнате темно. Кроме того, вставки (например, на внутренней части передней части корпуса) будут просвечивать там, где есть выступы, удерживающие его на месте. Чтобы этого не произошло, необходимо нанести немного белой краски в выемки и выступы (см. рисунок).

Добавьте немного краски в выемки спереди.

Для максимального эффекта после двух слоев белой краски внутри следует добавить слой черной краски. Также вполне допустимо заполнить точечные отверстия светодиодов краской — их можно легко очистить после высыхания краски с помощью иглы или сверла с насадкой, и это значительно улучшит внешний вид в темноте, поскольку при этом точечные отверстия становятся очень четко выраженными.

Если вы используете микроконтроллер Arduino с яркими светодиодами, возможно, вам захочется добавить слой краски и на внутреннюю часть монитора или просто поставить точку на светодиодах.

Склеивание деталей

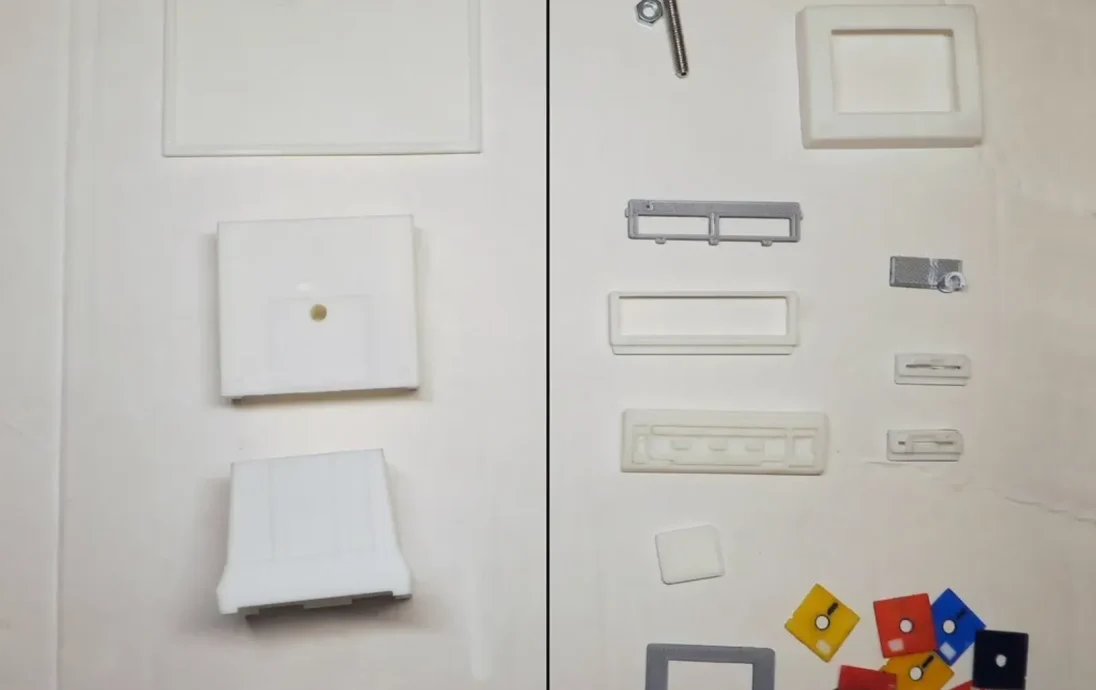

Есть несколько деталей, которые необходимо склеить в зависимости от того, какие модели вы распечатали. Передняя часть корпуса состоит из 2 частей, которые плотно прилегают друг к другу и их нужно склеить выступами и верхней плоской частью, чтобы они держались вместе при установке накопителей.

не забудьте добавить немного клея сверху, где нет выступов

Когда все высохнет, приклейте их к задней части корпуса. Затем вы можете слегка отшлифовать объединенные детали, чтобы устранить малейшее несоосность между деталями.

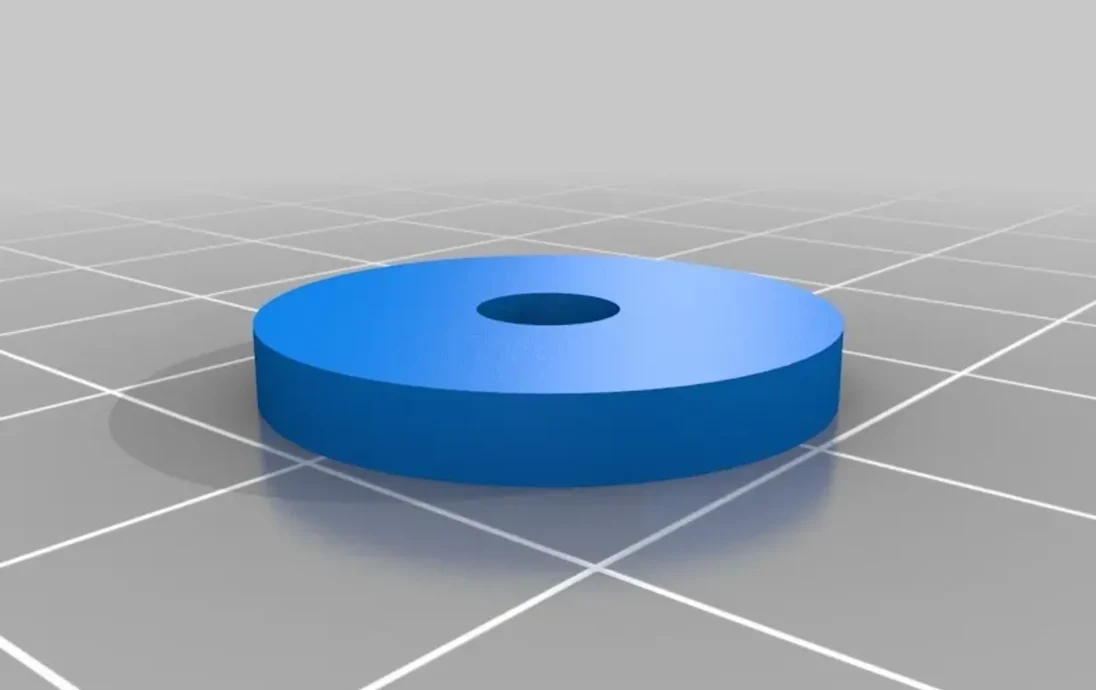

Я приклеил прокладку монитора к основанию, но эта часть совершенно необязательна, поскольку винт будет удерживать проставку на месте независимо от того, когда модель будет собрана.

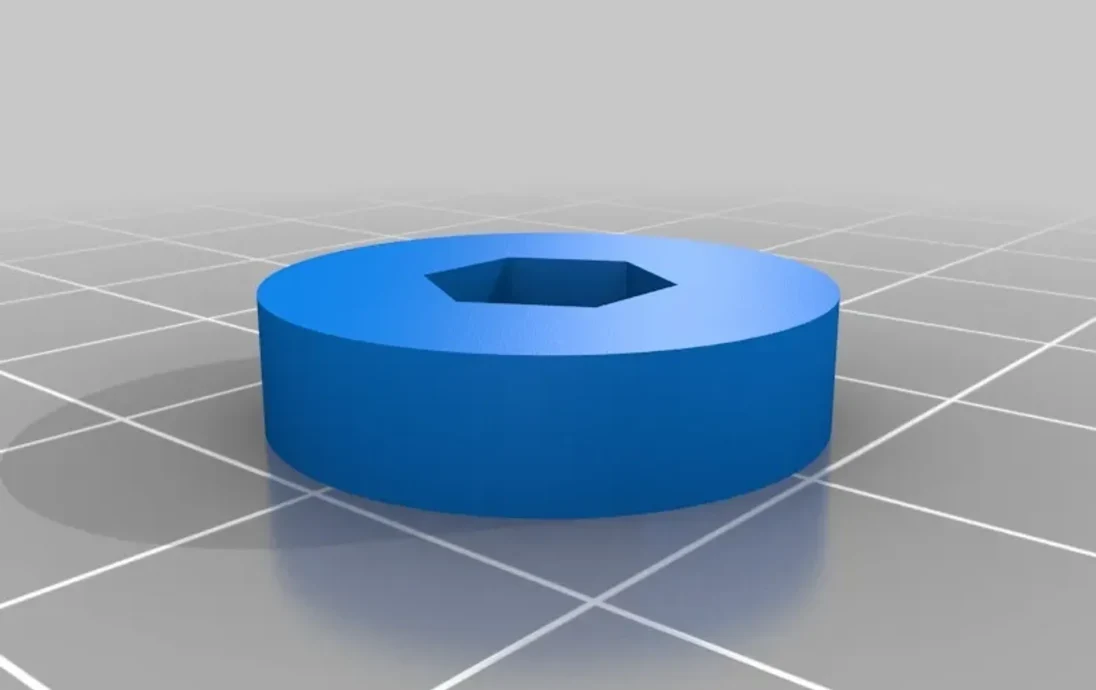

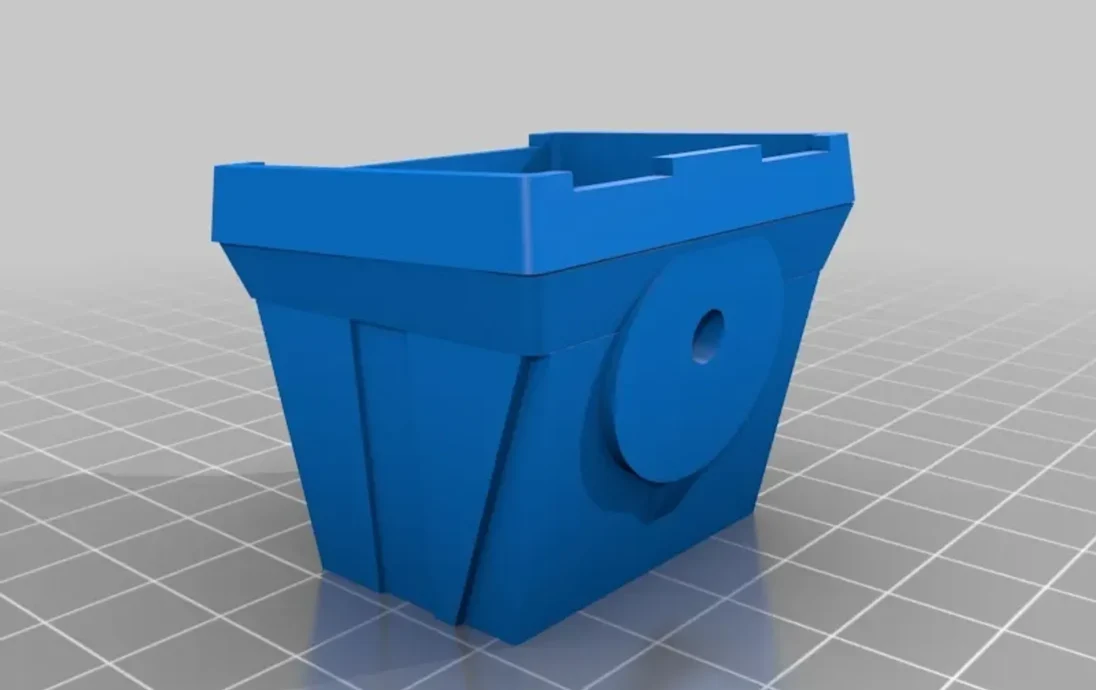

Держатель невыпадающего винта также необходимо приклеить к монитору. Его можно использовать как с обычным, так и с самозатягивающимся винтом М4.
