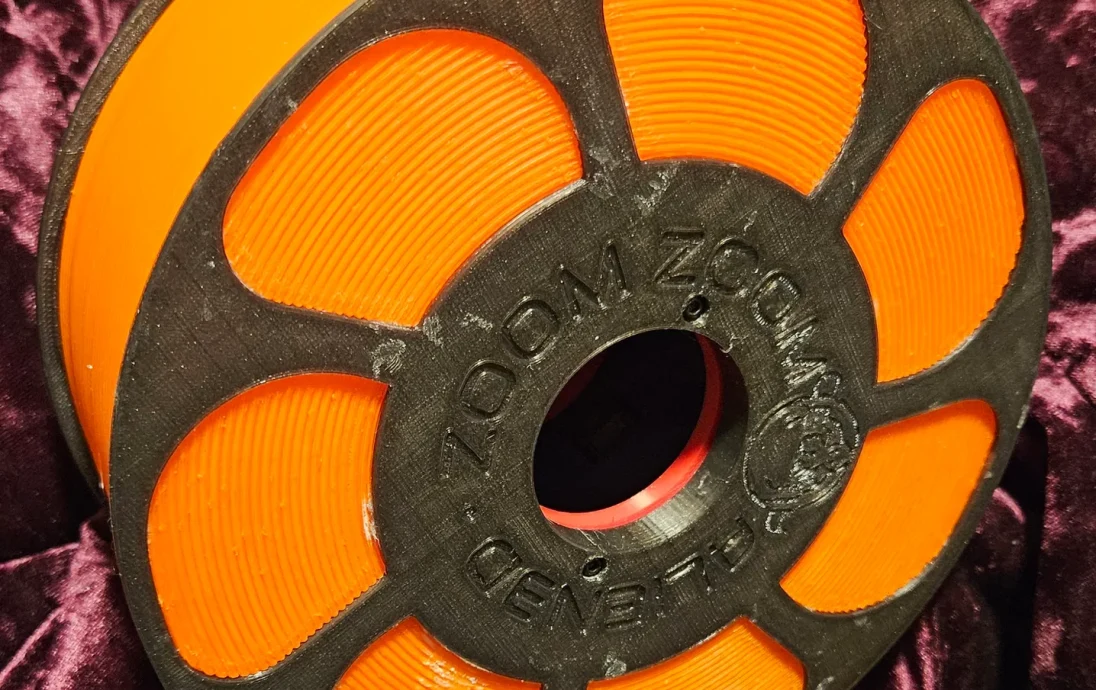

Катушка дистанционного управления Wi-Fi

Скачать на сайте Printables

Код доступа

ИЗОБРАЖЕНИЯ ДЛЯ ОПИСАНИЯ НАХОДЯТСЯ НА https://www.alien3d.us/july-2024-ufo/

Этот проект был предложен в Discord, и я изменил его, сделав его на 100% пригодным для печати. Он использует тот же код, что и проект PanJan. Оригинальный проект PanJan предназначен для использования настоящей катушки определенных размеров, и я подумал, что для подписчиков будет слишком сложно найти катушку нужного размера.

Мне было очень весело кататься на нем по гостиной, надеюсь, вам тоже =)

Включенные предметы:

2 х мотор-редуктора
1 х Драйвер с двумя двигателями DRV8833
1 х тумблер питания с проводами
6 подшипников 623ZZ
4 болта M3 x 30
12 болтов M3 x 10
1 х 4 батарейки ААА
10 перемычек от M до F

Проводка:

https://www.alien3d.us/july-2024-ufo/ для диаграмм.

Нажмите на схему подключения или на любую фотографию ниже, чтобы увеличить ее и лучше рассмотреть.

1. Сдвиньте и нажмите тумблер питания с внутренней стороны цилиндра крепления электронного блока так, чтобы переключатель находился внутри цилиндра, а контакты — снаружи.

2. Красный провод аккумуляторной батареи к выключателю питания (неважно, какой контакт). Скрутите провод от аккумуляторной батареи к одному из проводов предварительного разъема и закрепите изолентой. Если вы хотите укоротить провода, убедитесь, что вы оставили достаточно, чтобы можно было вынуть батарейный блок из держателя электроники и заменить разряженные батареи.

3. Подключите другой провод выключателя питания к двум перемычкам. Используйте 2 провода и оставьте их как можно длиннее, просто отрезав вилочный конец на одном и женский конец на другом. Скрутите 3 провода вместе и закрепите. Пропустите провода через отверстие в заостренном выступе. Провод с вилкой необх��димо припаять к плате драйвера двигателя с маркировкой VM. Провод с гнездовым концом подключается к VIN на плате управления.

4. Черный провод аккумуляторной батареи требует одинакового обращения: вилка и гнездо. Снова пропустите через противоположное отверстие заостренный выступ и припаяйте штекер к GND на драйвере двигателя, а гнездовой конец к GND на плате управления.

5. Прикрепите мотор-редукторы болтами к напечатанной на 3D-принтере электронной детали. Двигатели монтируются сбоку от выступов крепления двигателя, причем двигатель обращен к плоской стороне выступа, а небольшой выступ на двигателе направлен вверх. После установки двигателей можно запрессовать шестерни. Они плотно сидят. Не прижимайте их до упора к двигателю, так как это предотвратит свободное вращение двигателей.

6. Припаяйте красные провода двигателей к AO1 и BO1 драйвера двигателя.

7. Припаяйте черные провода от моторов к AO2 и BO2 на драйвере мотора.

8. Припаяйте 5 штыревых концов перемычек к драйверу двигателя на контактах AIN1, AIN2, STBY, BIN1, BIN2.

от AIN2 до D32
от AIN1 до D33
ОЖИДАНИЕ до D25
От BIN1 до D26
BIN2-D27

9. Вставьте плату управления в держатель электроники, а также драйвер двигателя в соответствующий слот.

10. Из-за движения и потери проводов на плате управления я использовал горячий клей, чтобы удержать их на месте.

11. Затем кольцо электроники можно прикрепить болтами к держателю электроники, чтобы платы и аккумуляторный блок оставались на месте.

12. На к��ждом конце держателя электроники имеется по 3 отверстия для крепления 3 подшипников. Закрутите болты до упора, а затем отверните их на 2 полных оборота, чтобы ослабить их.

13. Приклейте детали WallFilament к стенам. Они выдвигаются изнутри наружу, создавая иллюзию нити =P

14. Внутри центра крепления электроники находятся 2 части внутреннего кольца. Это самый большой PITA (кроме пайки, лол), но я не смог придумать лучшего способа сделать это, поскольку он создает канал для подшипников с внешними движущимися сторонами катушки. Я добавил ключи для совмещения их со сторонами катушки, что упрощает задачу.

15. Удерживая внутреннее кольцо одного размера напротив подшипников, совместите одну из стенок с пазами со шпонками, а затем прикрепите стенку к внутреннему кольцу с помощью 2 болтов M3x10.

16. Огромное кольцо из нитей...
