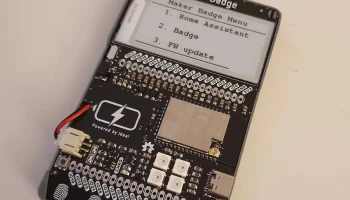

Стенд MakerBadge

Электроника

Источник:

www.printables.com

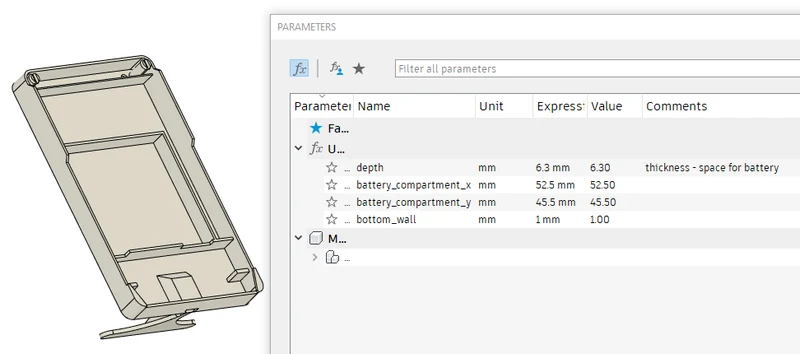

Загружен исходный файл Fusion 360, который теперь улучшен параметрами для изменения места для батареи (толщина и размер отсека).

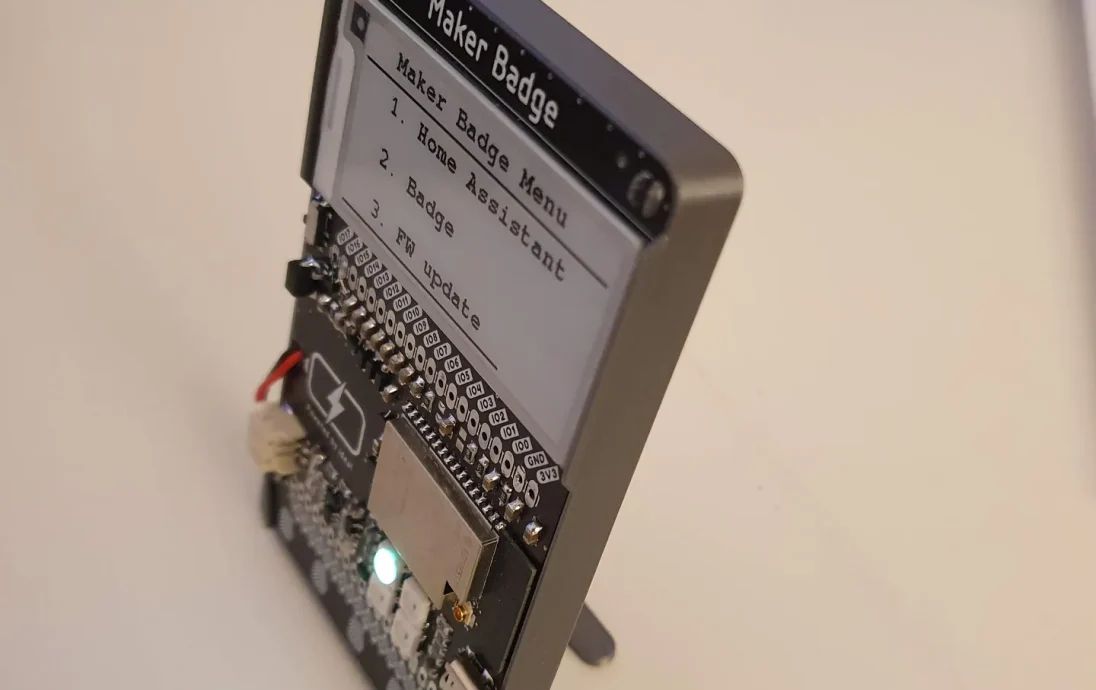

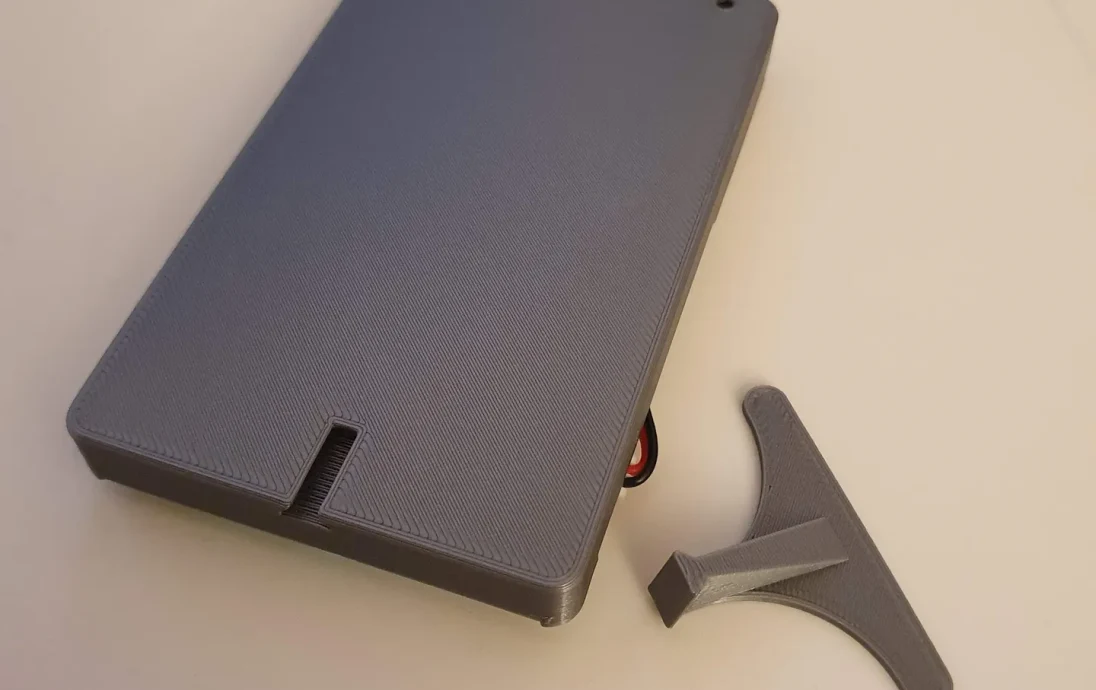

Подставка работает на всех версиях MakerBadge.

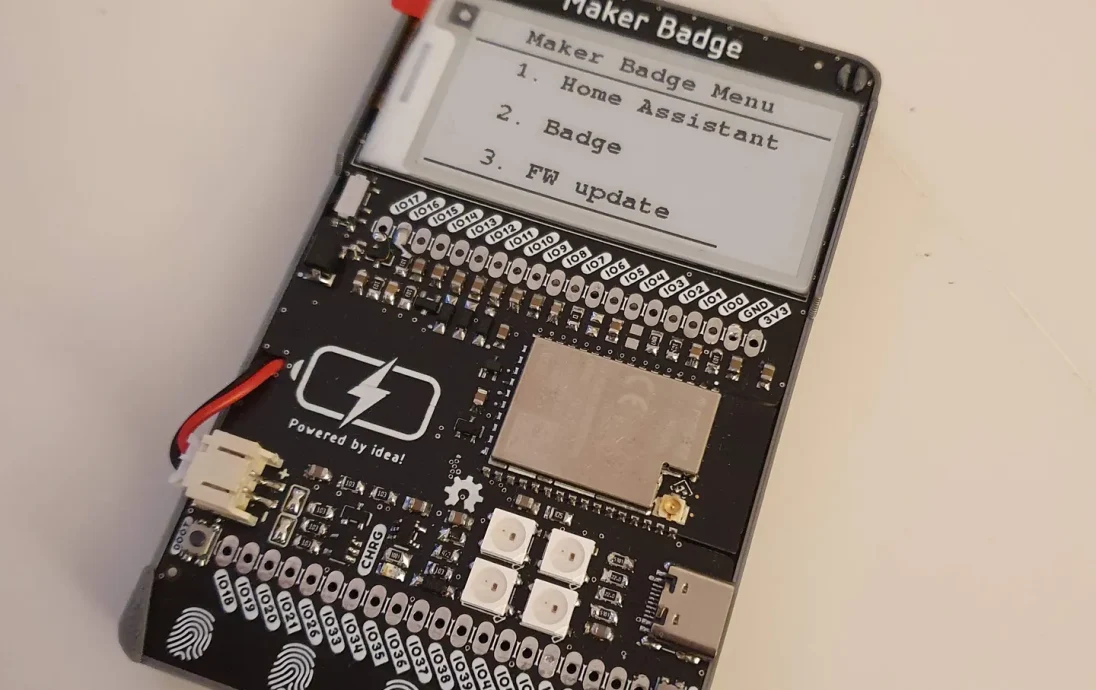

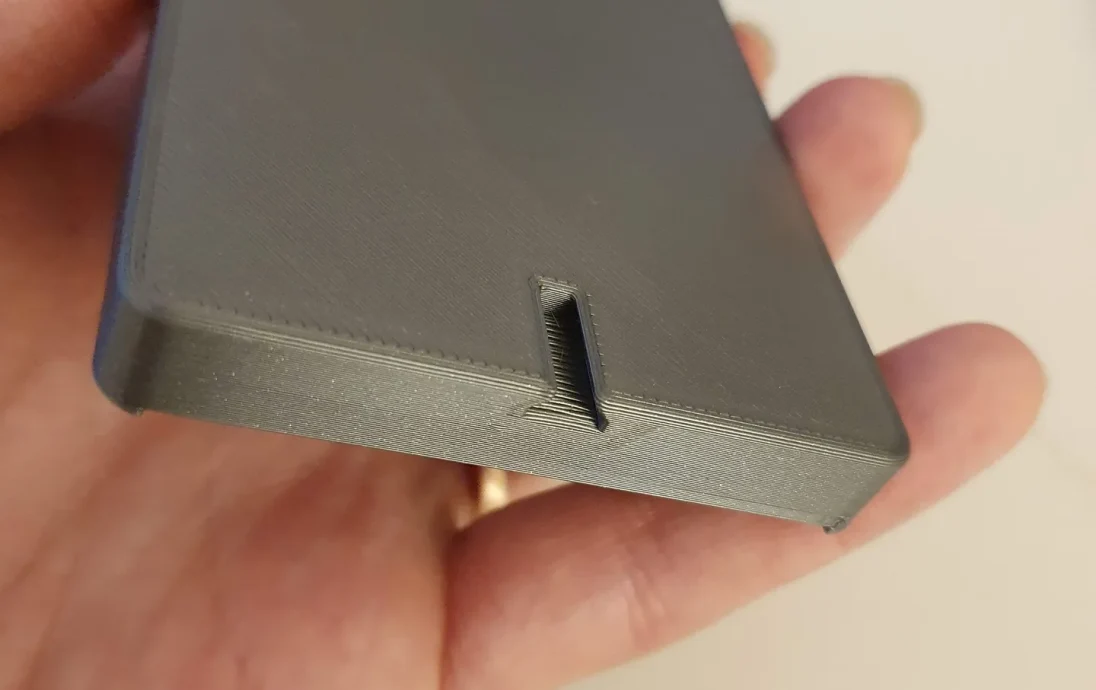

Печатная плата удерживается защелками в отверстиях диаметром 4 мм. Чтобы снять его, на задней стороне есть два отверстия, которые можно использовать, чтобы вытолкнуть значок из держателя.

Отверстия намеренно имеют диаметр 2,8 мм, поэтому их можно использоват�� для винта М3, если кто-то заинтересован в каком-либо расширении.

Распечатать
любой твердый материал по вашему желанию (PLA, PETG) примерно за 1,5 часа.
Аппаратное обеспечение

Значок Maker изготовлен @dronecz, его можно купить здесь.

РЕДАКТИРОВАТЬ версию 2:

Добавлен более плотный вариант подставки, чтобы она не выпадала

s-MakerBadge-подставка — 0,125 сторон и верхний зазор 0,25 мм
MakerBadge-stand-0,1 зазор — 0,1 мм по периметру — легко вставляется, но удерживается на месте.

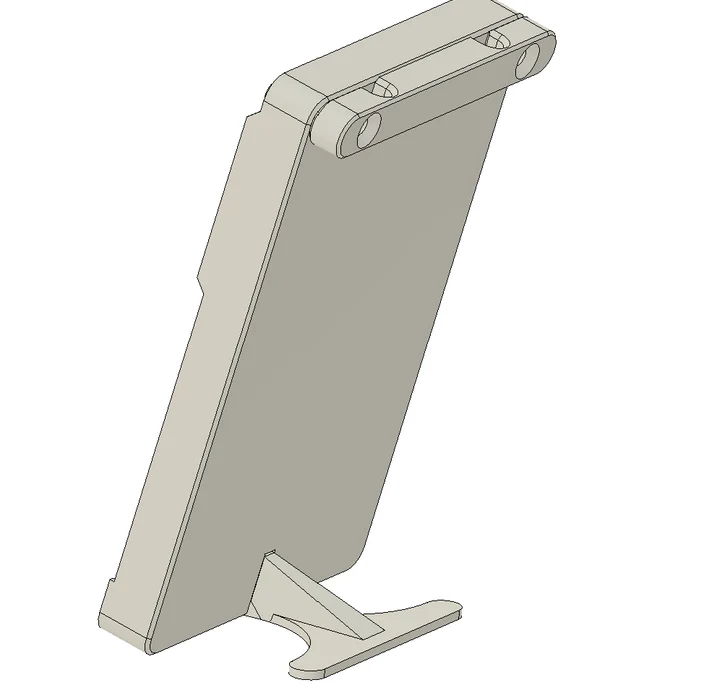

Добавлено крепление для шейного ремешка, чтобы использовать его в качестве значка. :)

MB-крепление резьбы на шее
Крепится двумя болтами M3x8-10 с потайной головкой.

РЕДАКТИРОВАТЬ версию 3:
имена файлов: s-231116-MB-case-verD-bigBatt
Большой аккумуляторный отсек без отсеков.
Зазор 0,1 мм на стойке
Может вмещать батарею толщиной 5 мм (6,3 мм пространства под печатной платой, толщина разъема дисплея составляет около 1 мм)
