Anemometer

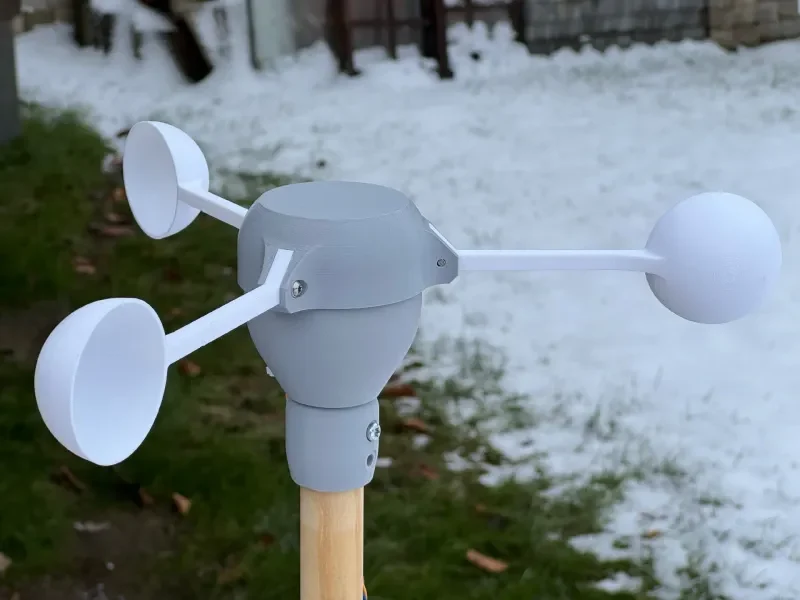

Этот анемометр калибруется прямо из коробки, он надежен, его легко распечатать, и для его подготовки требуется лишь небольшое оборудование. Он предназначен для использования с датчиком Холла KY-024 в качестве датчика. Легко реализовать с помощью Arduino, ESP32 или RasPi.
Необходимое оборудование: один подшипник 608, один KY-024 (или аналогичный), один круглый неодимовый магнит 5х2 мм, 4 болта М3. Если вы хотите модифицировать его для другого датчика, отличного от KY-024 или другого магнита, вы также найдете .STEP для загрузки.

Печать:
Распечатайте все детали в заданной ориентации со всеми настройками, которые вы считаете нужными. Нет необходимости в поддержке.

Сборка:

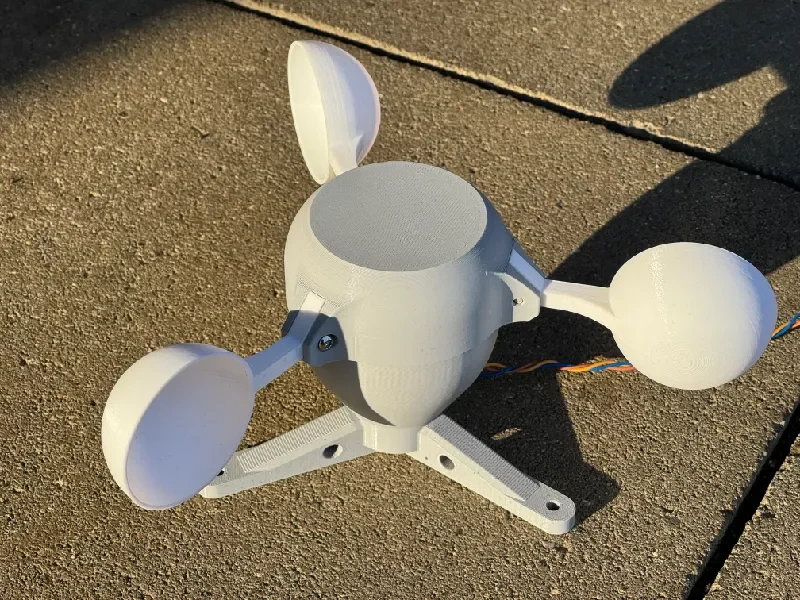

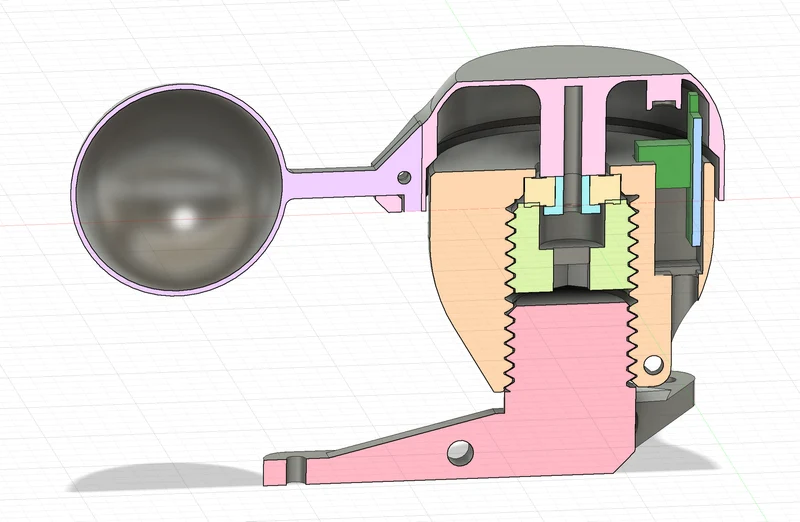

Смотрите фотографии и шаг за шагом ниже. Если вы не уверены в положении определенных частей, обратитесь к прилагаемому файлу .3mf для получения подробной информации.

1) Припаяйте несколько проводов к KY-024 и вставьте его в корпус. Также вставьте Магнит в Ротор. Убедитесь, что он вставлен в правильной ориентации (Север/Юг). Иначе датчик холла его не уловит. Примечание. Прежде чем приклеивать магнит, проверьте правильность работы датчика Холла.

2) Вставьте ротор в корпус и переверните оба. Теперь установите подшипник 608 и закрепите его проставкой. Убедитесь, что он полностью затянут.

3) Вставьте гайку в корпус, чтобы закрыть его. Затянуть его можно плоскогубцами, шестигранным ключом или даже отверткой с плоской головкой. Возьмите все, что у вас есть под рукой.

4) Установите крылья на место и закрепите их болтами М3. Также вставьте базу. Вы можете выбирать между разными. Например, установка непосредственно на 3-pod или немного приподнятие его с помощью крепления на стойке.

Как использовать/измерять:
Считайте скорость ветра с помощью Arduino, ESP32 или RasPi.
Этот анемометр «калиброван» и предназначен для использования со следующей линейной ��ункцией.
Фактическая скорость ветра будет равна: скорость ветра [м/сек] = 2,59 * оборот/сек [Гц] + 1,31.

Если вас интересует конструкция этого анемометра и история его корректирующей функции, прочтите следующую статью. Там я рассмотрю некоторые интересные детали того, как калибровать анемометр, и некоторые вещи, которые следует учитывать при использовании чашечного анемометра в целом.
https://www.printables.com/article/precision-anemometer-from-scratch-0dBoVjZ
