Обновления задней панели и переднего наклонного крепления..

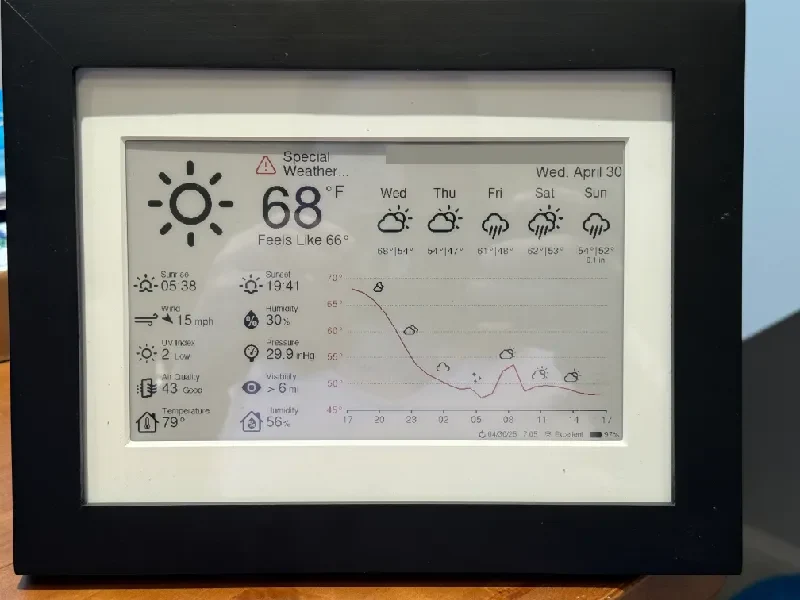

Мне очень понравилась рамка метеостанции E-Ink ESP32, разработанная Kingfisher — спасибо! Это было именно то, что я искал для проведения проекта ESP Weather EPD.

Хотя общий дизайн превосходен, мне не понравились некоторые моменты:

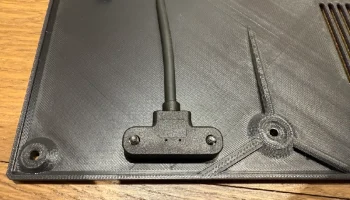

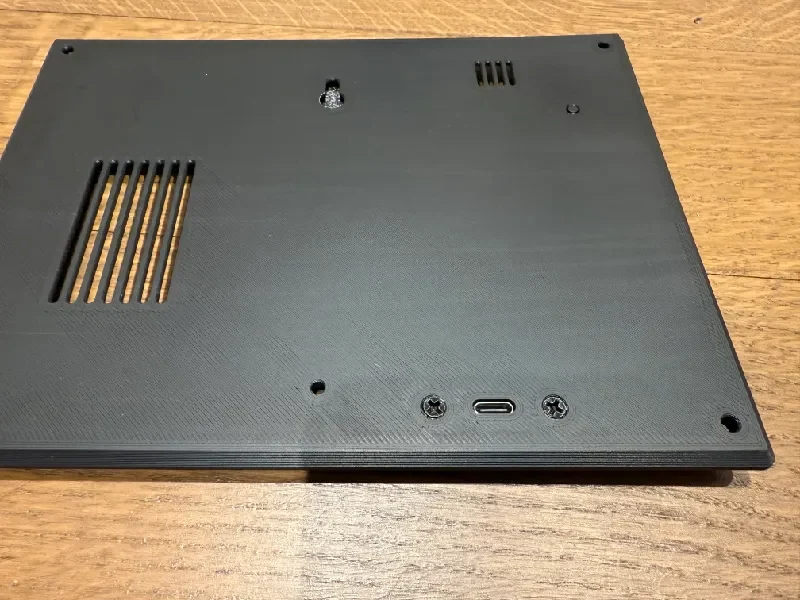

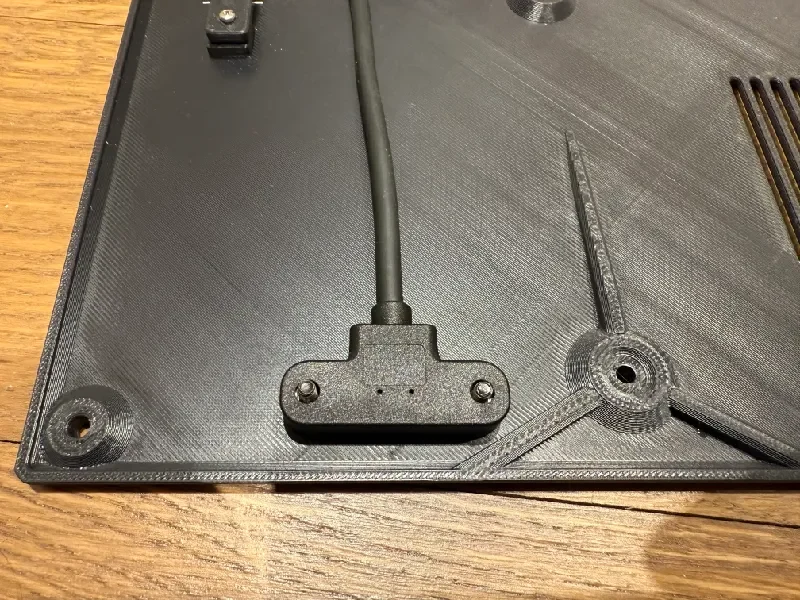

Порт USB-C на задней панели поддерживает только зарядку аккумулятора и не позволяет передавать данные. Чтобы исправить это, я использовал вместо него заводской кабель USB-C для крепления на панели. Это потребовало перепроектирования расположения портов и монтажных отверстий на задней панели для установки нового разъема. Кабель USB-C для крепления на панели, который я использовал, легко доступен по ссылке Amazon.

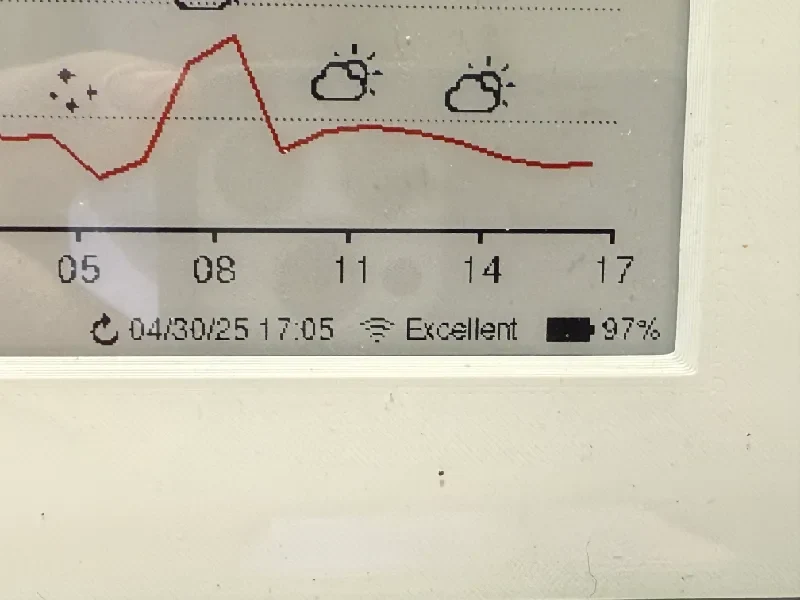

Изменен размер переднего скошенного крепления вокруг дисплея E-Ink, чтобы текст не обрезался. Waveshare указывает размер дисплея как 163,2 x 97,92 мм, но вокруг него требуется как минимум дополнительный 1 мм. Я сделал вырез увеличенного размера на 2 мм, который обеспечивает оптимальное пространство вокруг отображаемого текста.
Уменьшилось отверстие в штифте основания рамы и шаровом конце, так как оно было слишком большим, чтобы плотно прилегать к 6-миллиметровому стержню. У вас должна быть возможность запрессовать все без использования клея.
Увеличена толщина зажима рамки, чтобы он лучше соответствовал пазу рамки изображения.

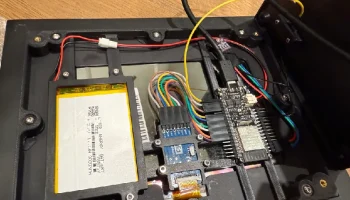

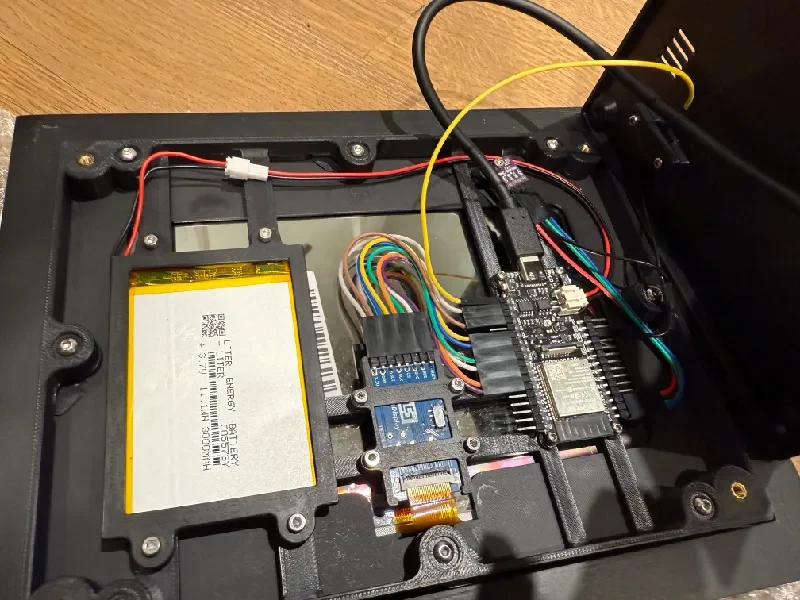

Хотя это не указано в оригинальном дизайне, используется LiPo аккумулятор 3,7 В, 2500/3000 мАч, 505573 (размеры: 5 мм x 55 мм x 73 мм). Хотя при необходимости размеры крепления аккумулятора легко отрегулировать, решающим фактором является поиск аккумулятора толщиной 5 мм, который правильно поместится внутри рамы.

Для своей сборки я решил использовать термофиксированные вставки (M2, M2,5, M3) в основной раме, а не саморезы. Я также использовал шайбы нестандартного размера, чтобы улучшить посадку. Я загрузил разделительные шайбы, которые использовал для батареи, но другими размерами можно легко манипулировать с помощью функции масштабирования слайсера.

Надеюсь, это поможет кому-то, кто думает о создании метеостанции на базе ESP32!
