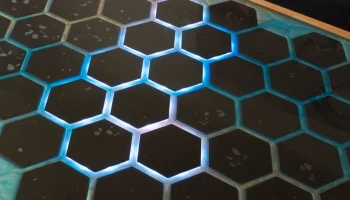

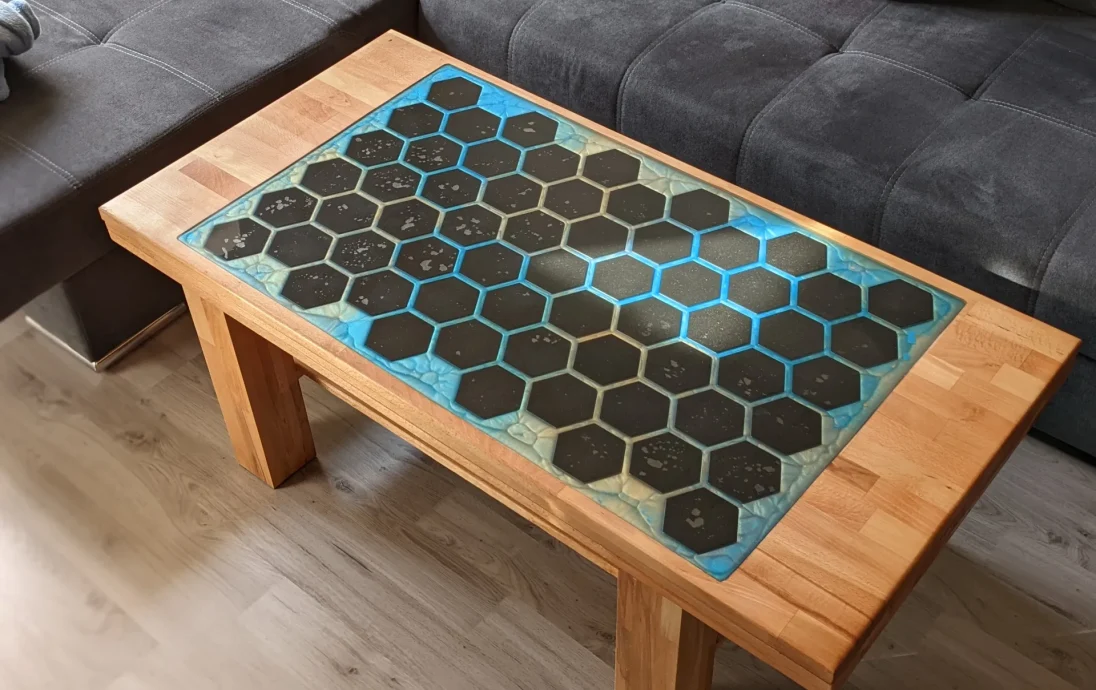

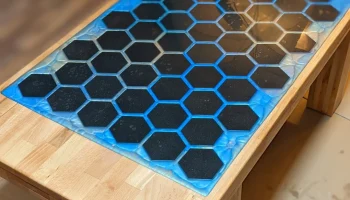

Журнальный столик со светодиодной подсветкой шестиугольни..

Введение

Я увидел короткий тикток со светодиодным столиком, который загорается при прикосновении, и сразу захотелось сделать его самому.

Для шестиугольников я также разработал подходящие печатные платы, так что они тоже хорошо подсвечиваются. Всего я сделал 61 отдельное поле, в каждом по 6 светодиодов и сенсорный датчик. В качестве сенсорных датчиков я использовал ttp223, соскреб лак с платы и припаял провод.
Чтобы проверить, работает ли это вообще с печатными частями и просвечиванием, я отлил себе небольшую пластину с 7 полями.

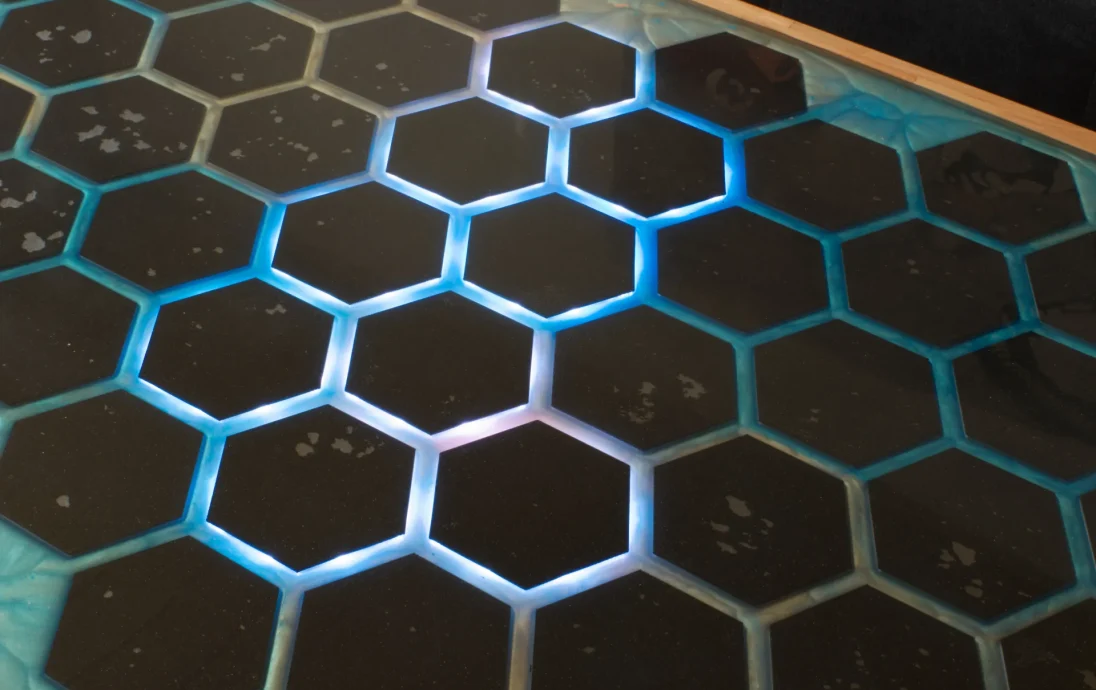

Все это имеет очень большое энергопотребление, если все поля одновременно светятся и светятся белым.

печатные платы

Поскольку файлы печатной платы, к сожалению, не могут быть загружены сюда, я загружу все это на Github, а затем выложу ссылку. С файлами все заказал на jlcpcb. На самом деле основная плата должна быть как smd, но запчастей не было в наличии, поэтому теперь она стала нормальной.

Основная плата имеет 4x MCP23017, 1x конденсатор 1500 мкФ, 1x держатель предохранителя, 1x SN74HC125N и 1x ESP32 Dev Kit C.

mazls/hexagon-desk: журнальный столик из эпоксидной смолы с шестиугольными вставками, напечатанными на 3D-принтере, и светодиодными печатными платами с сенсорным датчиком (github.com)

Построить

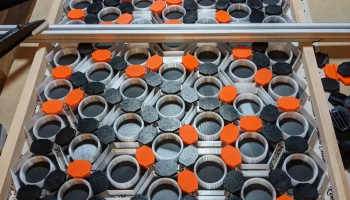

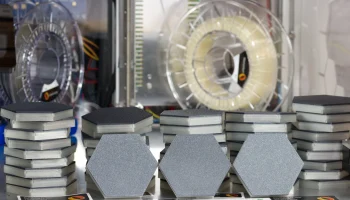

Чтобы детали шестигранника всегда находились на одинаковом расстоянии друг от друга, я сделал небольшие проставки для вставки.

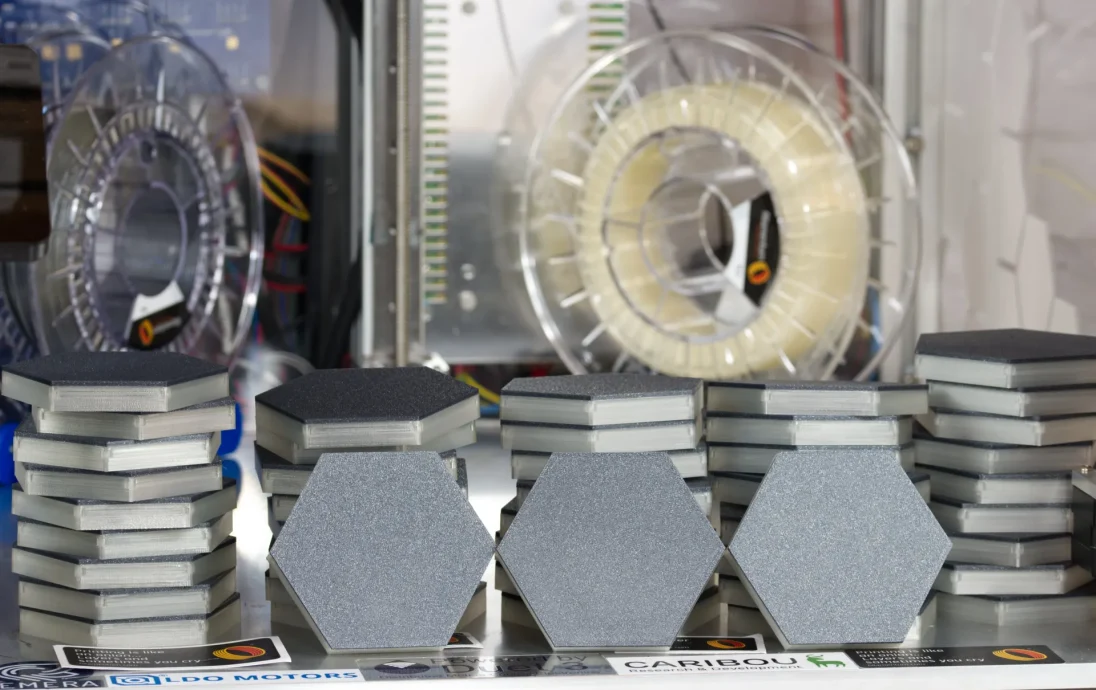

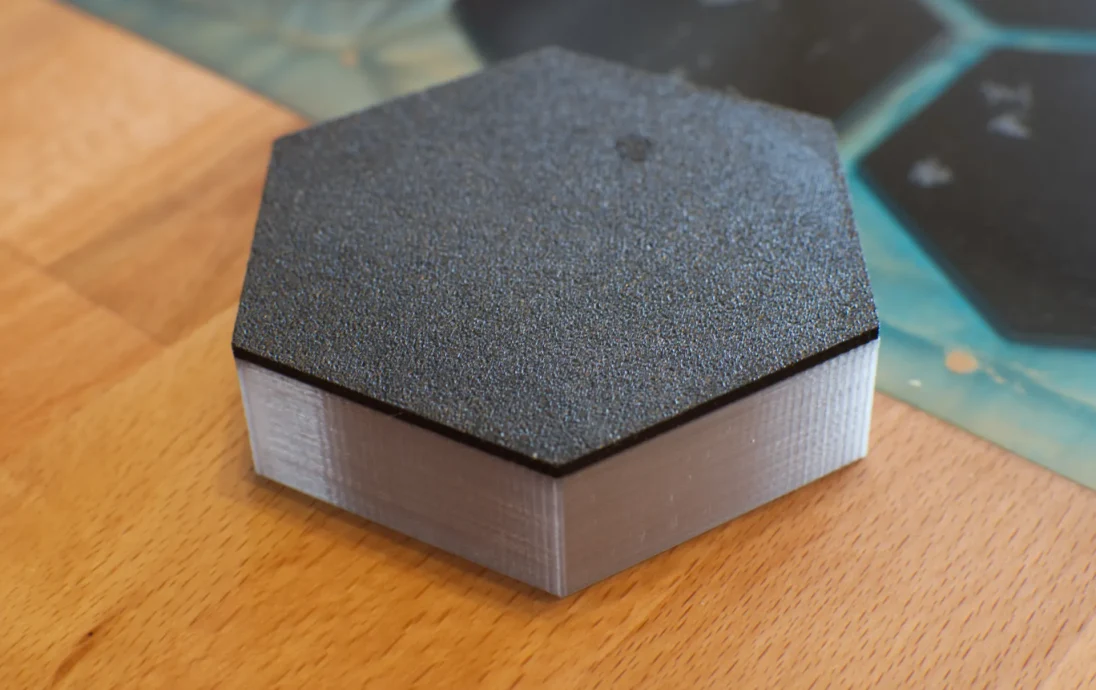

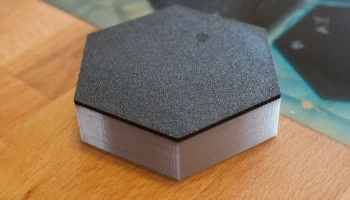

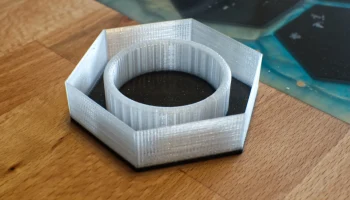

Шестиугольники напечатаны в два цвета. Верх из Prusament Galaxy Black, остальные — из Prusament Clear. Детали могут быть напечатаны либо в ммю, либо с ручным изменением цвета. Внутреннее кольцо предназначено только для защиты красного светодиода от сенсорных датчиков, чтобы он не просвечивал. Внешние стенки имеют толщину всего 0,8 мм, поэтому обычные светодиоды шестиугольников все еще видны сквозь эпоксидную смолу.

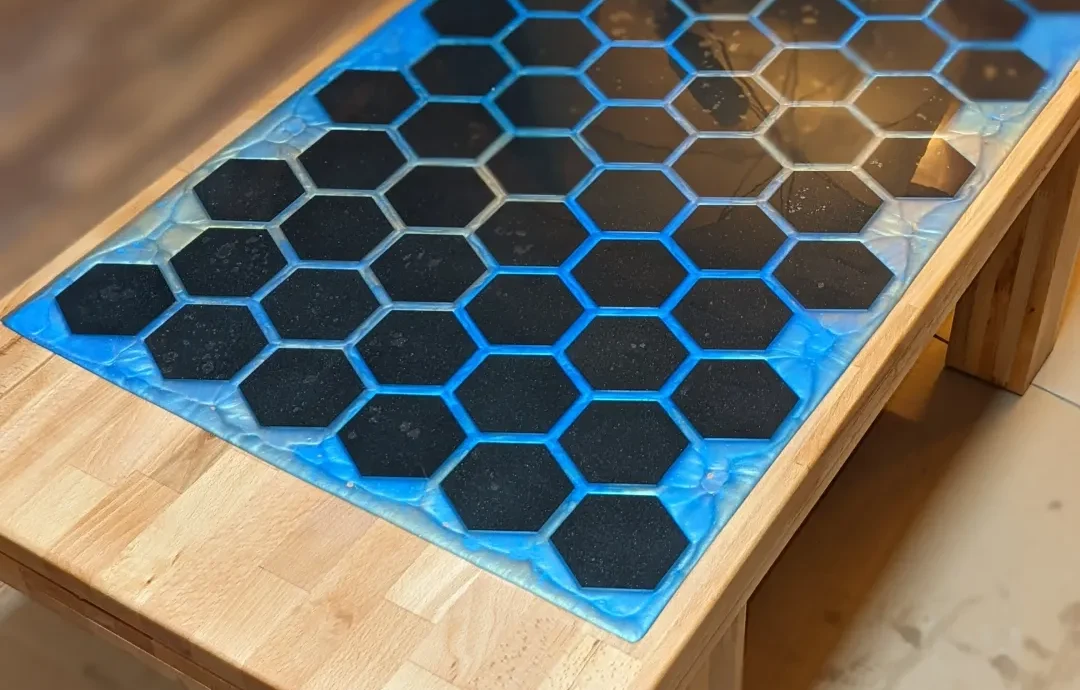

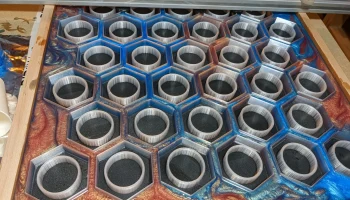

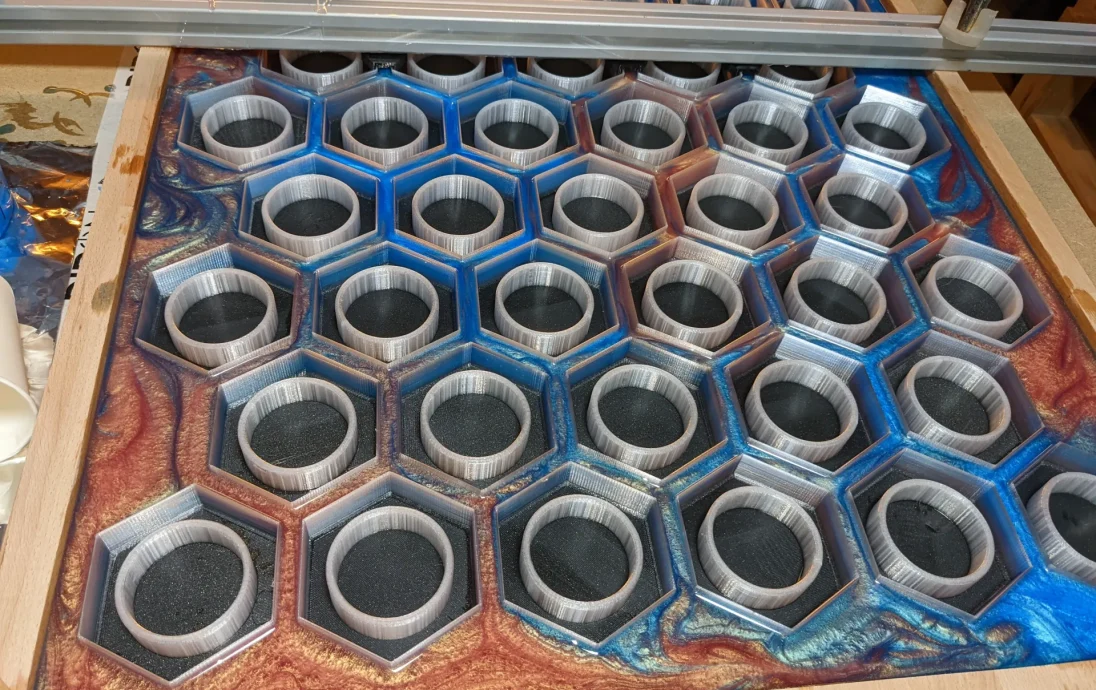

Сначала я залил вырезанную деревянную пластину слоем прозрачной эпоксидной смолы и дал ей затвердеть. Затем снова очистите эпоксидную смолу, а шестиугольники смажьте эпоксидной смолой и вставьте. Я совместил шестиугольники с проставками и дал всему этому затвердеть. Затем снял проставки и залил смолу, смешанную с порошком. На стол я употребил около 4 кг эпоксидной смолы.

Я использовал липкую ленту, чтобы удалить эпоксидную смолу с основы. Работать надо именно здесь, иначе потом придется много шлифовать. Поэтому первый слой прозрачной эпоксидной смолы. Это дает вам некоторую свободу действий и позволяет снова шлифовать.

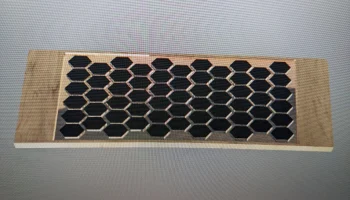

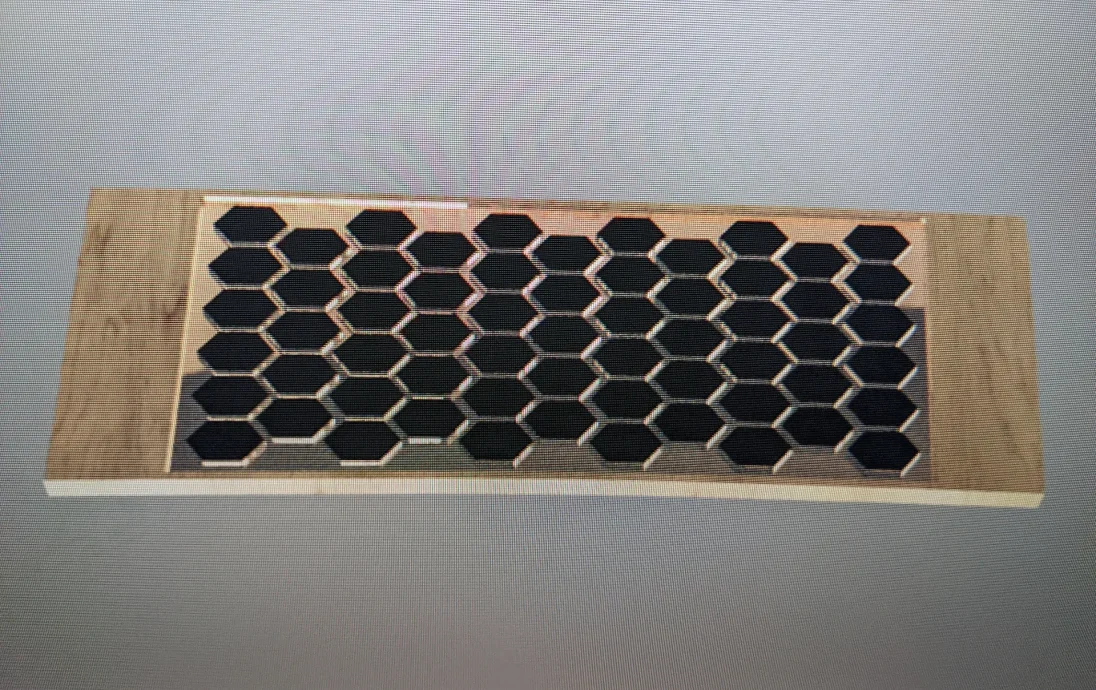

С деревянными тарелками у меня были проблемы с закупкой, поэтому стало 3 тарелки. Первый с 27мм, в нем шестигранники со смолой, потом один с 18мм и потом еще один с 18мм. Первые две пластины (27мм и 18мм) имеют одинаковый внутренний вырез для проводки. Последняя пластина толщиной 18 мм предназначена для покрытия и фиксации ножек стола. Я сделал все это с метрическими деревянными вставками, чтобы можно было снова разобрать столешницу, если возникнут проблемы со светодиодами или датчиками.

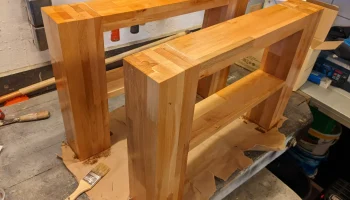

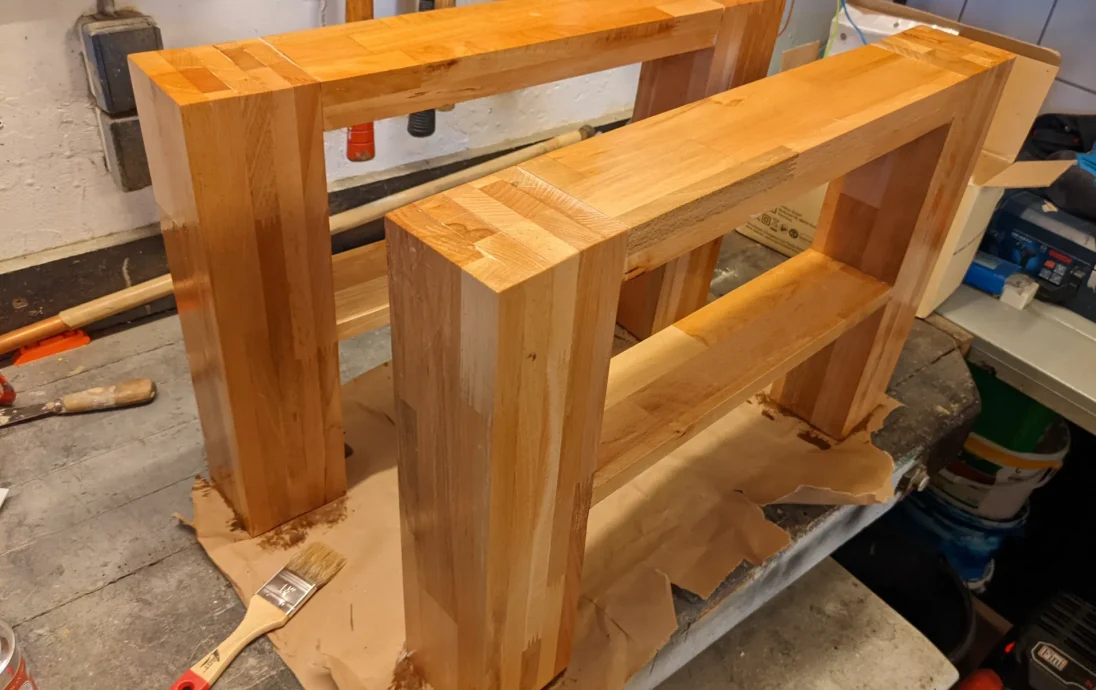

Для полноты картины я прикрепил план ножек моего стола. Я вырезал их в местном хозяйственном магазине и склеил.

Для окончательной отделки я нанес на дерево немного твердого масла.

спецификация
1x 120x60x2,6 см ламинированная панель из бука
2x 120x60x1,8 см ламинированная панель из бука
Эпоксидная смола 4 кг (я заказывала 4,5 кг)
металлический порошок для эпоксидной смолы
61x шестиугольные печатные платы
61 напечатанный шестиугольник
61 сенсорный датчик TTP223
много проволоки, я использовал 0,5 мм² для всех ше��тиугольников
1x основная плата
4x MCP23017
1x конденсатор 1500 мкФ
1x держатель предохранителя
1x SN74HC125N
1 комплект разработчика ESP32 C
1x полая вилка постоянного тока 5,5x2,1 мм
винты для соединения пластин
клей для дерева
26x 400x90x18мм клееный брусок из бука для ножек
Блок питания 5 В (я выбрал 8 А, это максимум, который я могу получить)
Предохранитель главной платы
вставки по дереву, как раз тогда, когда вы хотите, чтобы пластина была съемной для крепления сенсорных датчиков или замены печатной платы и т. д.
