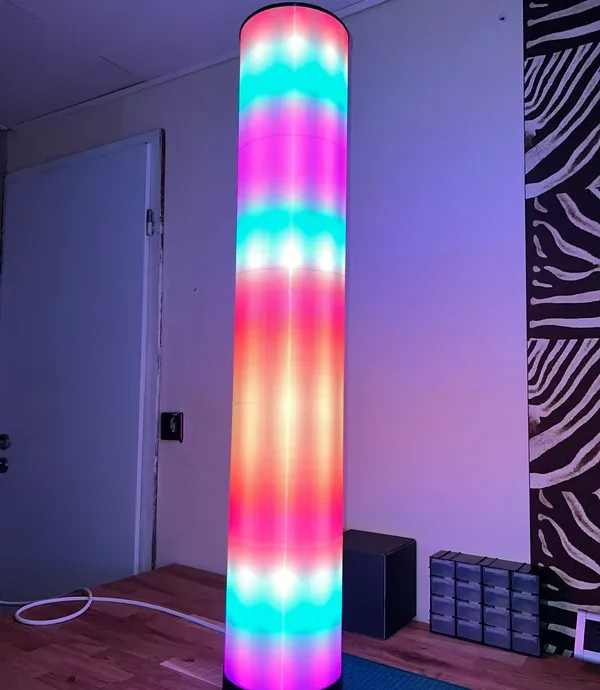

Светодиодная башенная лампа

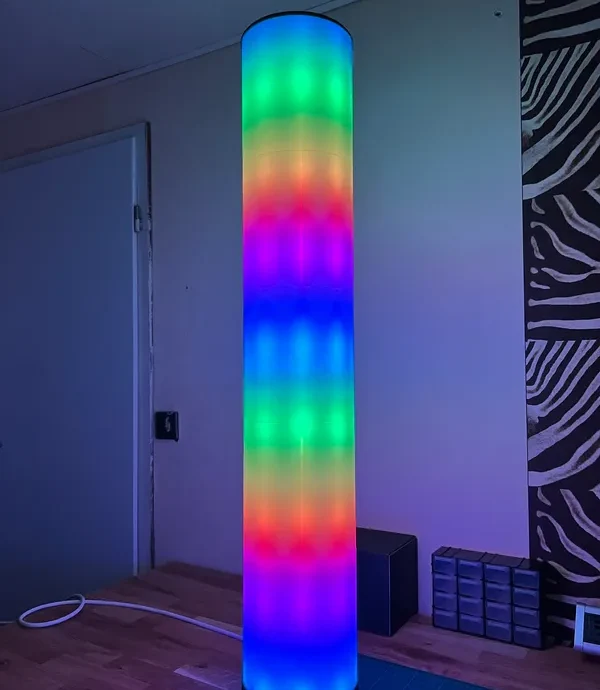

Хочу представить вам свою светодиодную башенную лампу. В моем случае это 5 сегментов в высоту. Теоретически вы можете построить лампу любой высоты, поскольку вся лампа состоит из вставных частей. Лампа полностью пригодна для печати.

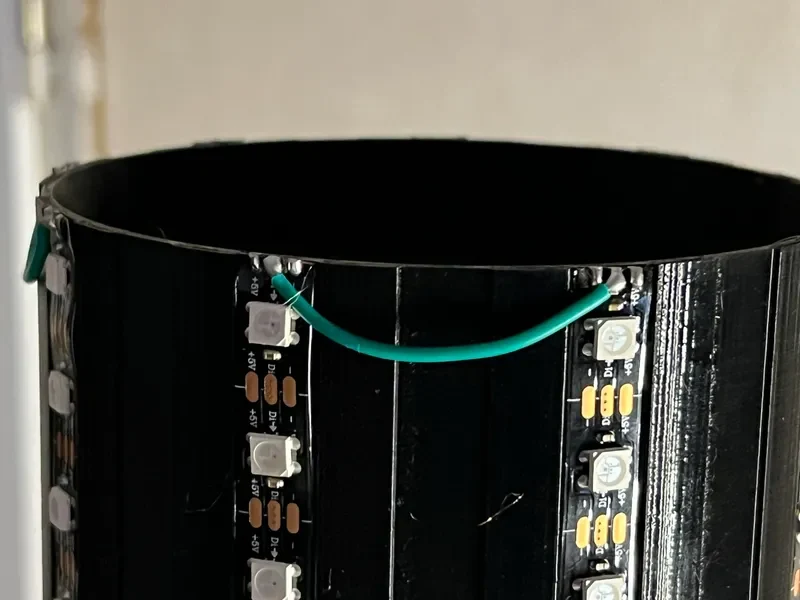

Он управляется контроллером ESP32, прошитым WLED. Все это снабжено источником питания на 5 Вольт и 12 Ампер, который спрятан в основании. Светодиоды WS2812b заставляют все это сиять. Высота башни 1 метр, внешний цилиндр около 180 мм.

Распечатать
Используемый принтер: Prusa i3 MK3s+
Высота печати: 0,2 мм. Качество
Требуется поддержка для «цилиндра внутри» и «питания корпуса»

Печатные детали
-Опорная пластина
-Корпус питания

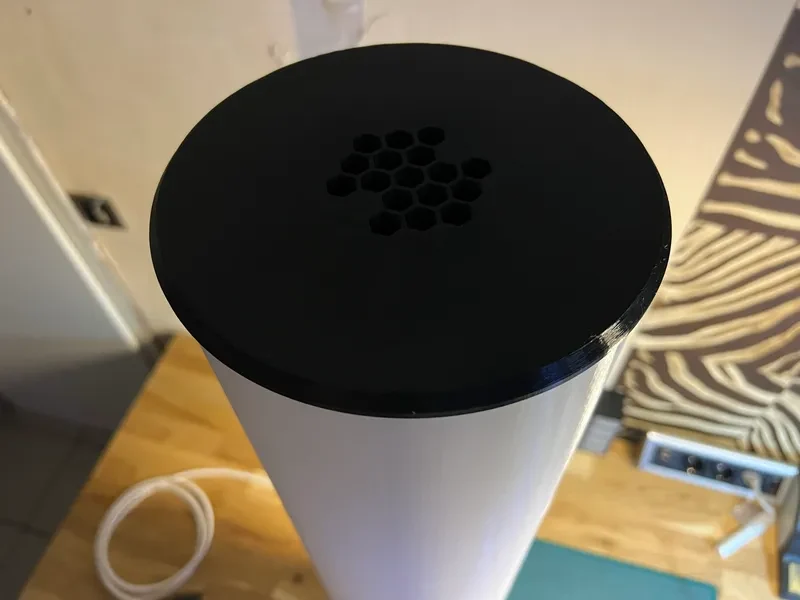

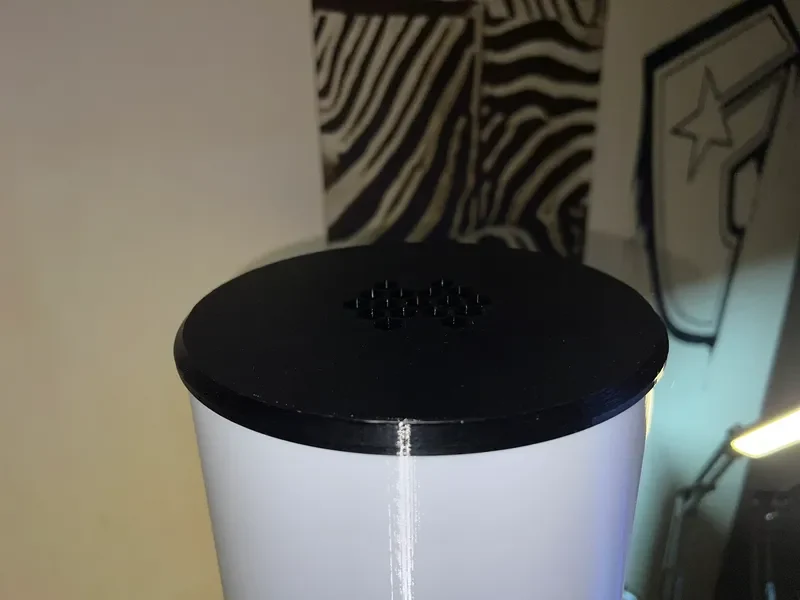

-Крышка
-Цилиндр внутри
— Диффузор --> можно заменить пластиковой фольгой молочного цвета.
-Диффузор с кольцами -->ещё ещё не распечатан
-Кольцо для диффузора --> еще не напечатано
Башня была напечатана черно-белой печатью PETG брендом Eryone. Я также рекомендую использовать Brim или Outlines для большего сцепления со всеми деталями.

«Тарелка»:

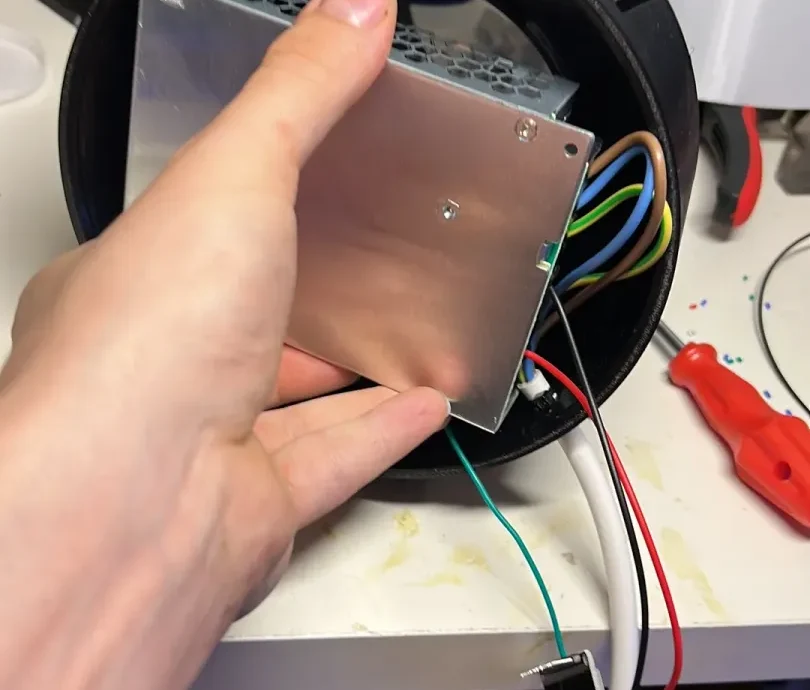

В опорной пластине имеется углубление для блока питания. Блок питания приклеен в это углубление на двусторонний скотч. Кроме того, у меня есть держатель для ESP32, его можно вставить туда и прикрепить с помощью двусторонней клейкой ленты.

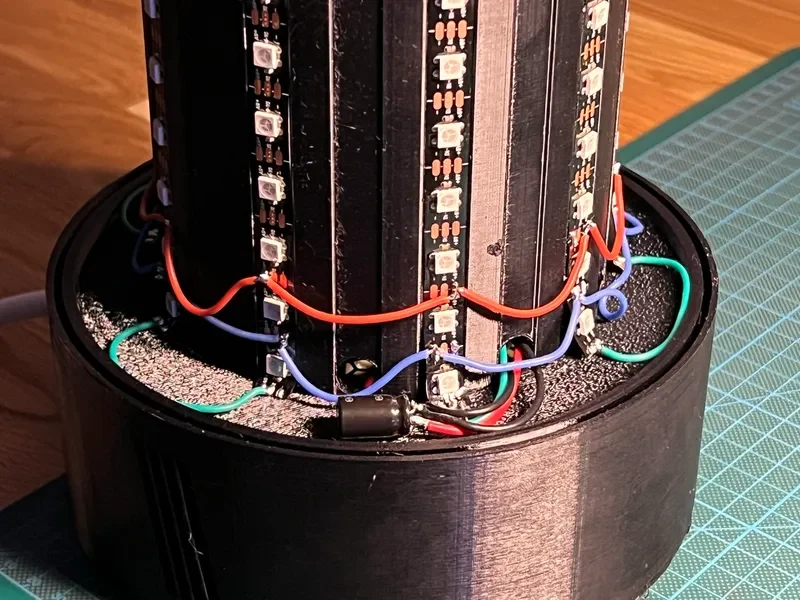

«Электропитание»:
Корпус источника питания должен быть напечатан с опорами.

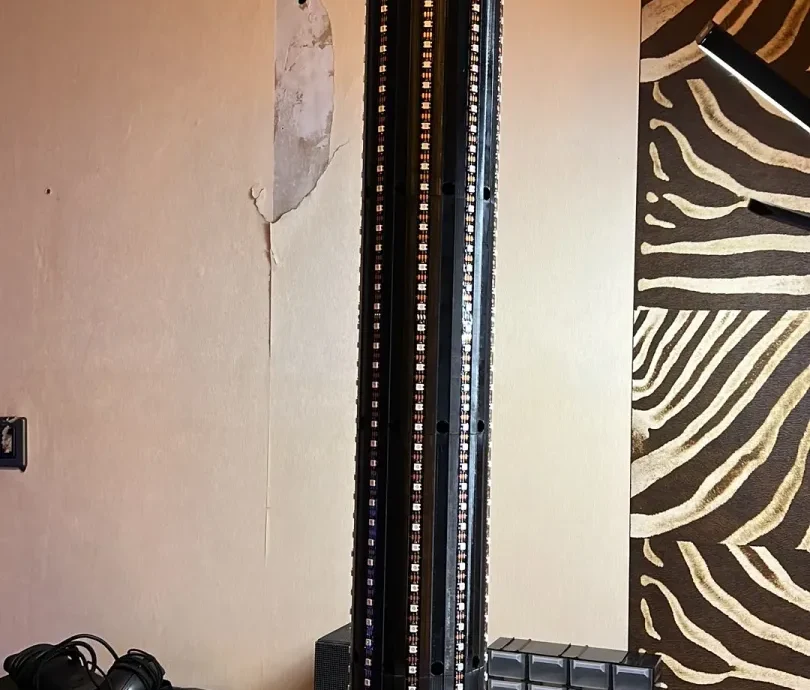

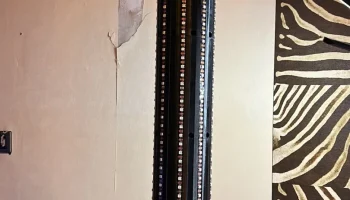

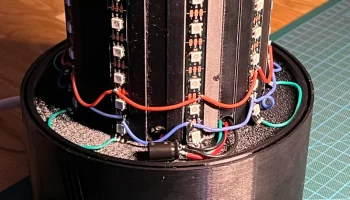

«Цилиндр внутри»:
Цилиндр необходимо распечатать с подставками. Цилиндры можно вставлять друг на друга сколь угодно часто. Для большей адгезии печатной платформы измените значение Brim или Outlines на 3-5 мм. «Цилиндр внутри» подключается к «корпусу питания» и приклеивается. Цилиндры поверх цилиндров также приклеиваются.

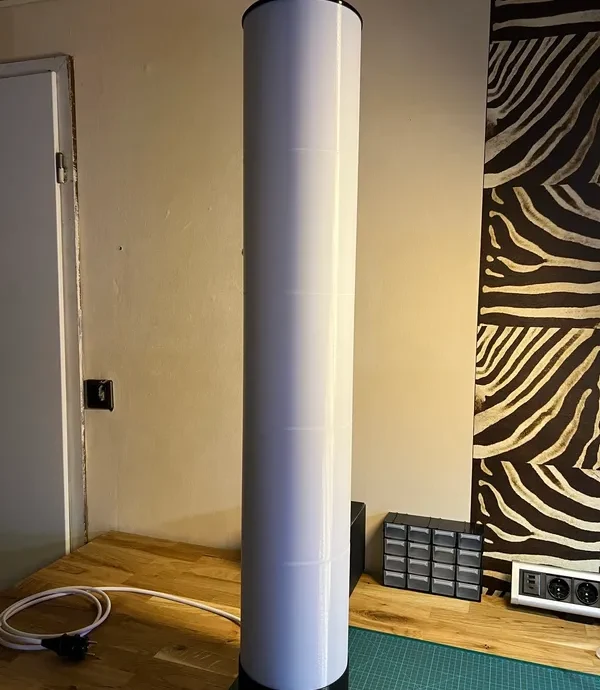

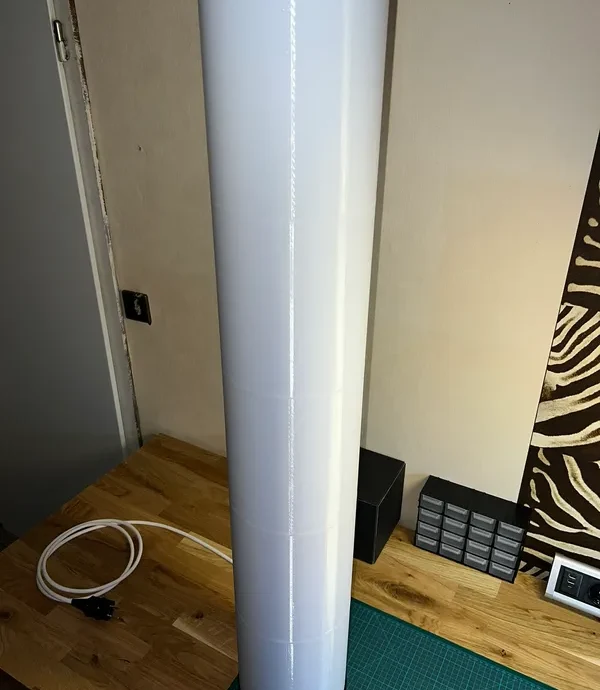

«Диффузор»:
Этот вариант диффузора имеет небольшой паз (0,6 мм) с одной стороны и носик (0,4 мм) с другой, чтобы детали оставались на месте. Эта канавка очень тонкая и маленькая. Если детали не подходят друг к другу, попробуйте немного и аккуратно «согнуть» паз ногтем. Части позже стали видны
переходы, но они малозаметны при постоянной работе лампы. Вам необходимо проверить, можно ли с вами распечатать эту версию диффузора. Также переключитесь на диффузор Brim или Outlines 3-5 мм. Это обеспечивает большую адгезию печатной платформы. В качестве небольшого совета по склеиванию деталей диффузора:
Могу дать следующее: возьмите кусок пластика или упаковочных отходов и зубочистку, капните на пластик немного суперклея, смочите зубочистку в «лужице» и поднесите зубочистку к месту приклеивания. Клей автоматически впитывается, поэтому они могут прилипать, не «проливаясь».
Вы также можете заменить весь диффузор пластиковой пленкой молочного цвета, если они найдут пленку нужного размера. Либо вы прикрепите их к диффузору, либо оставите его полностью снаружи.

«Диффузор с кольцами»:
Этот диффузор не имеет канавки или носика и на 1 мм короче. Данный диффузор устанавливается в сочетании с «кольцом для диффузора». Кольца удерживают диффузор на месте. Также можно распечатать только эти рассеиватели и склеить их, у них гладкая верхняя и нижняя поверхность.
Я еще не распечатывал эту версию (диффузор и кольца), поэтому не могу сказать, подойдет ли она вообще и пригодна ли она для печати.

Я НЕ НЕСУ ОТВЕТСТВЕННОСТИ ЗА ПОЖАР ИЛИ ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ, ВЫЗВАННЫЕ НЕПРАВИЛЬНЫМ ПОДКЛЮЧЕНИЕМ ПРОВОДКИ. Я не электрик, электрическую часть подключил именно так, но это не значит, что все правильно или идеально. ДЛЯ БОЛЬШЕЙ БЕЗОПАСНОСТИ УСТАНОВИТЕ ПРЕДОХРАНИТЕЛЬ! ПРОКЛАДКА ПРОВОДИТСЯ НА СВОЙ СТРАХ И РИСК!
ПОЖАЛУЙСТА, ИСПОЛЬЗУЙТЕ GOOGLE, ЧТОБЫ ТОЧНО УЗНАТЬ, КАК ЕГО ПОДКЛЮЧИТЬСЯ. Я ПРОСТО ОПИСЫВАЮ ЗДЕСЬ, КАК Я ЭТО СДЕЛАЛ. Неправильное обращение с напряжением 230 В может привести к СМЕРТИ!

Части:

Блок питания -5 В, 12 Ампер, размерами 135 x 100 x 33 мм, размер на 1-2,5 мм больше также https://www.amazon.de/gp/product/B01HRS7Y10/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
! Внимание!: ЭТО блок питания из Европы
