LED Wandleuchte Inspiriert durch Nanoleaf Lines

Светодиодные индикаторы позволяют использовать Twitch Streams для моделирования, программирования и конечного использования.

Анлейтунг Лампе:

В первую очередь мы использовали все полезные компоненты, входящие в список рекомендуемых компонентов. Während dessen kann schon vieles zugeschnitten werden.

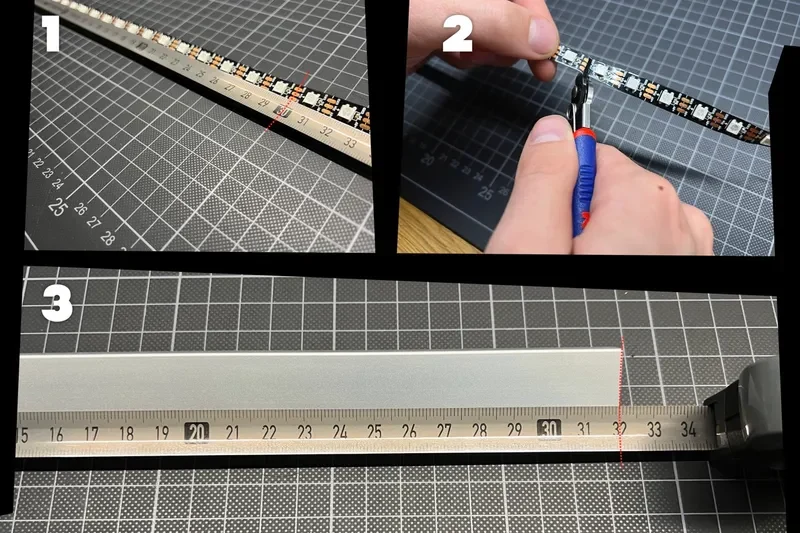

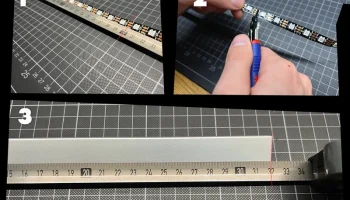

Die LED-Streifen Werden, ок. Длина 30 см. Stücke an der Jeweils vorgesehen Stelle Geschnitten.
Алюминиевый профиль имеет хорошую длину 32 см.

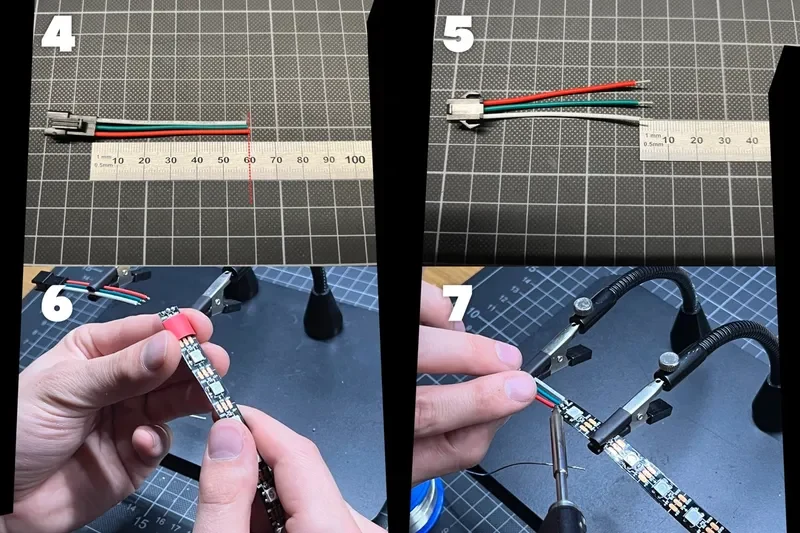

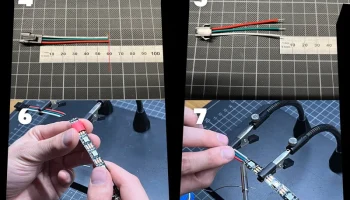

Die Kabel an den Steckverbindern können auch schon auf die Länge von ca. Длина 6 см и 5-6 мм.

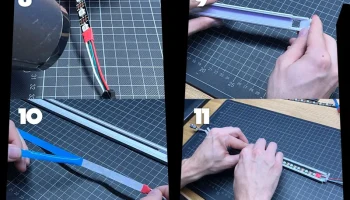

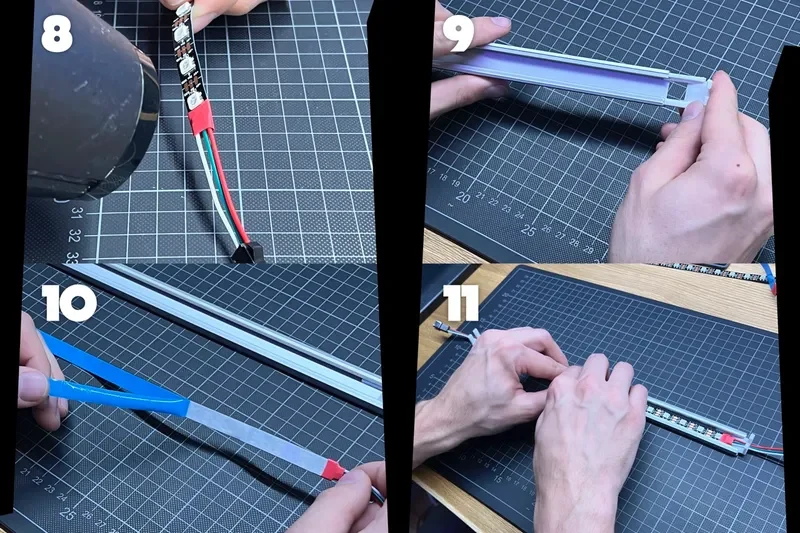

Zu goter letzt wird der Schrumpfschlauch noch auf ca. 12 мм цугешниттен.

Jetzt können Jeweils zwei Abschnitte vom Schrumpfschlauch auf jeden LED-Streifen Geschoben Werden. Danach können die Kabel der Steckverbinder an den jeweiligen Streifen gelötet werden (Buchse und Stecker bei jedem Streifen ans gleiche Ende löten). Hierbei is immer auf die Laufrichtung der LED-Bänder zu achten. Nun kann der Schrumpfschlauch über die Lötstellen gezogen und geschrumpft werden.

Leuchtelemente werden jetzt zusammengebaut in dem die Profilklammen in die Enden der Aluminiumprofile Geschoben Wed and der LED-Streifen mittig auf die Innenseite der Profile geklebt Werden.

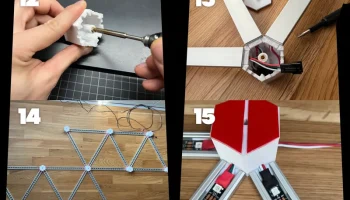

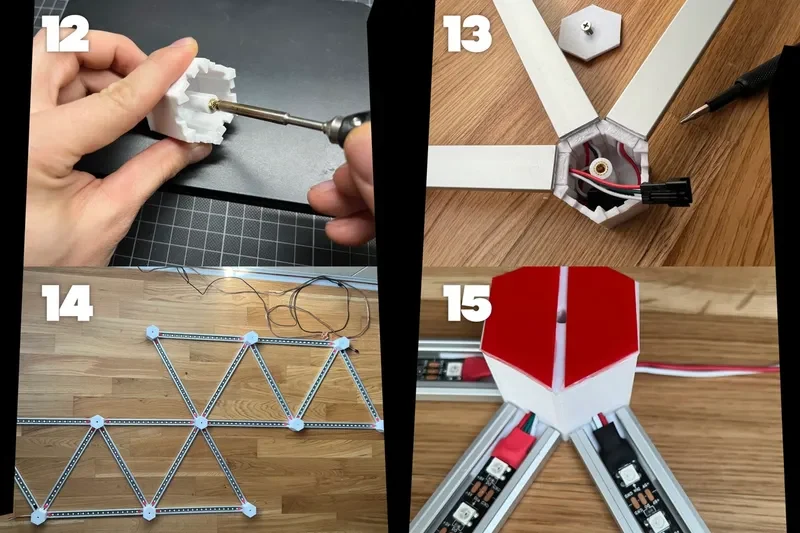

Вы должны нажать на узел с узлом M4, который будет находиться в другом месте, и эти места будут находиться в рабочем месте. Auf der Rückseite der Knotenpunkte принесет вам пользу для использования, если вы хотите, чтобы монтажная группа была на месте.

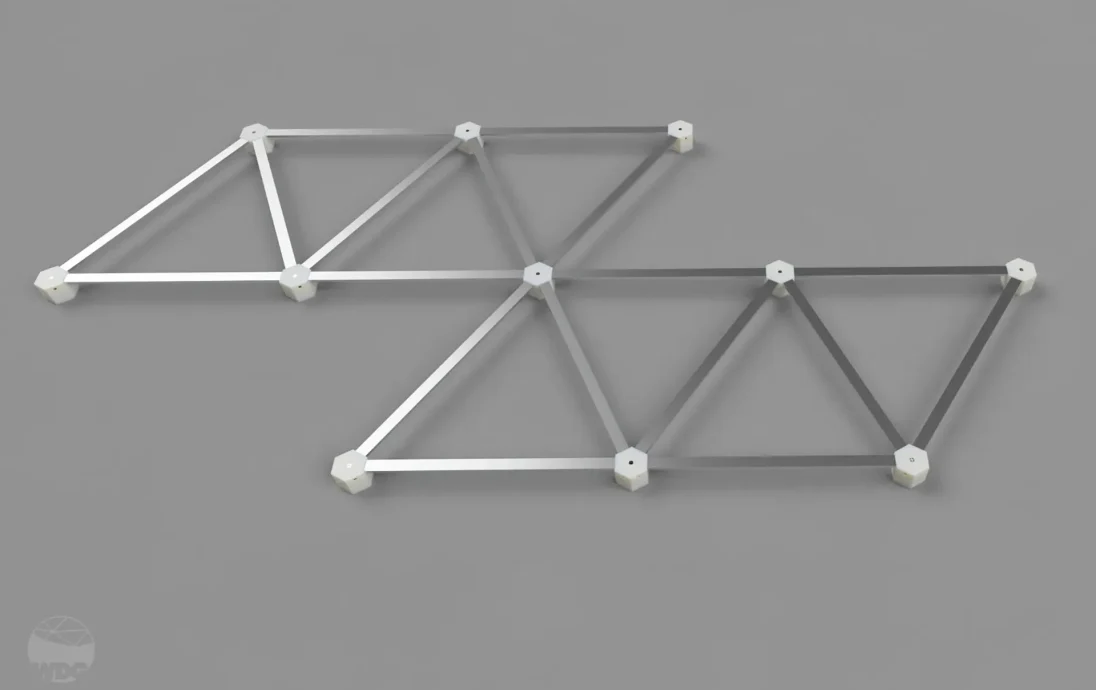

Die Leuchtelemente können jetzt in der Gewünschten Form mit hilfe der Knotenpunkte zusammengesteckt werden. Es kann leider nicht jede Form erzeugt werdenauf, dauf die Laufrichtung der LED-Bänder Rücksicht genommen werden muss.

Wenn alle Elemente an der richtigen Position sind können Sie mithilfe der Deckel und der passenden Schraube am Knotenpunkt fixiert werden.

Nun kann der Schutzfilm vom Montageklebeband entfernt werden und die Lampe am besten mit der Unterstützung einer weiteren Person an die Wand geklebt weerden.

(die Anleitung kann auf den Projektbildern nachvollzogen werden)

Anleitung Steuerung:

Человек может умереть от светодиодов в различных вариантах искусства и Weisen Steuern. При использовании WS2812 Streifen gibt es zum einen Fertige «WS2812-Controller» человек может использовать его для установки Hilfe eines Mikrocontroller (beispielsweise einem ESP 32) selber bauen.

Bei der Verwendung eines Mikrocontroller может быть использовано в программном обеспечении от WLED-Projekt empfehlen. Sie ist einfach aufzuspielen und kann dann übers Netzwerk gesteuert werden. Zudem findet man dort auch eine Anleitung zur Verbindung mit den Streifen und eine Information zu compatibler Hardware.

Друкдатен:

Шихтёэ: 0,2 мм
Заполнение: 15%
Schichten oben und unten: 3
Вандлинье: 3
Stützstruktur: größtenteils keine / teilweise konzentrisch

Хорошие материалы:

НОАК
3x SO-TECH LED Profil-33, украшения 2 метра (также insgesamt 6 метра)
WS2812, 60 пикселей/м (около 6 метров)
17x JST SM 3PIN Stecker und Buchse (с кабелем 10-15 см)
40 см — 45 см Шрумпфшлаух, Дюрхмессер 7,0/3,5
Микроконтроллер ESP 32
Нетцтейл 5В 10А
Нецкабель
Монтаклебебанд
11 — 14x Gewindeeinsatz M4 x 8,1 мм (Schmelzgewinde)
11-14 шт. Senkkopf Schraube M4 x 10 мм

Список друзей:

36x Profilklammer.stl
11 — 14x Knotenpunkt.stl (je nach Anordnung)
11 — 14x Deckel.stl (je nach Anordnung)

→АНГЛИЙСКАЯ ВЕРСИЯ ←

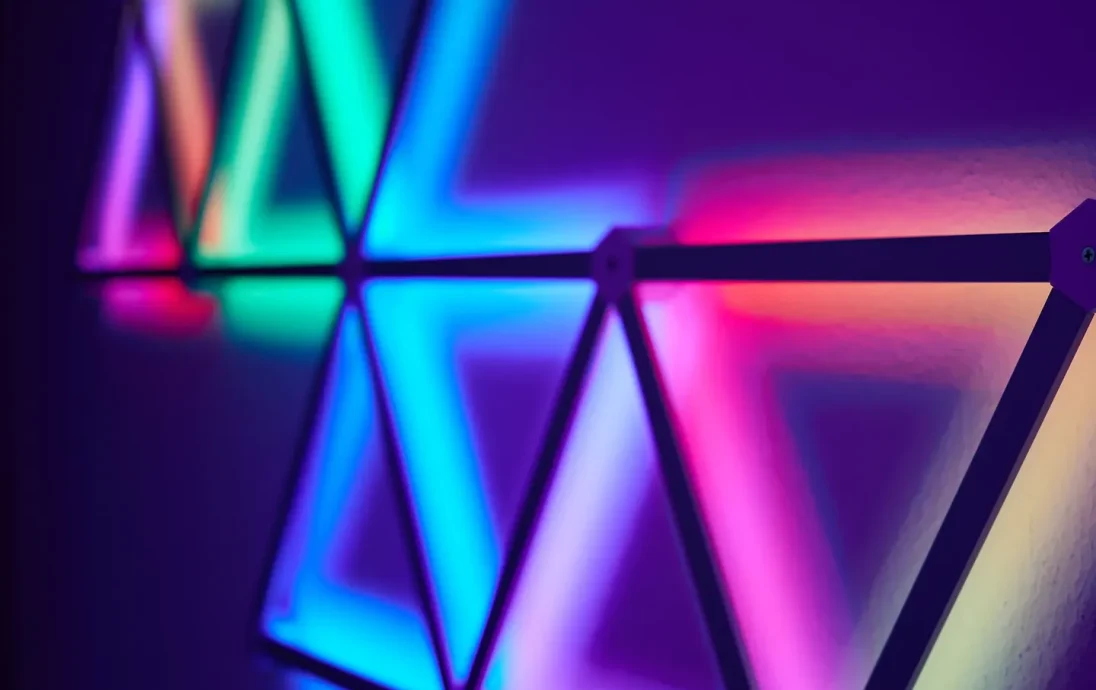

Светодиодный настенный светильник был спроектирован, смоделирован, запрограммирован и наконец собран во время стрима.

Инструкция Лампа:

Прежде всего вам необходимо распечатать необходимые компоненты, как указано в списке печати. Во время печати можно выполнить большую работу.

нарежьте светодиодные ленты примерно на куски. Кусочки длиной 30 см в нужном месте.
длина алюминиевых профилей должна составлять 32 см.
кабели, вышедшие из разъемов, также можно укоротить до длины ок. 6 см и зачищено на 5-6 мм.
И последнее, но не менее важное: термоусадочная трубка обрезается примерно до 12 мм.

На каждую светодиодную ленту можно надеть две секции термоусадочной трубки. Затем шлейфы разъемов можно припаять к соответствующей полоске.
