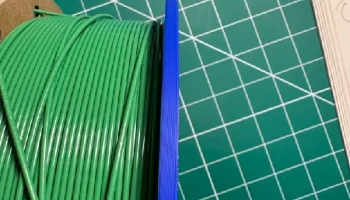

Адаптер картонной катушки Vase Mode для AMS...

Одна из моих картонных катушек Overture была повреждена и застревала при вращении в моем AMS. Я также читал, что картонные катушки могут изнашиваться при перекатывании и оставлять пыль внутри механизмов агрегата. Я напечатал пару разных адаптеров, но на печать большинства из них ушло 20-30 минут. Это… нормально, но немного раздражает, поскольку за раз можно распечатать только один. Кроме того, неприятно настроиться на плотную посадку, когда между циклами проходит почти полчаса.

Самый быстрый отпечаток, который я нашел, был отпечатком на одной стене, но он сломался при попытке его растянуть. Я понял, что для этого отпечатка может иметь смысл режим вазы. В режиме «Ваза» печать будет очень быстрой, но при этом сохраняющей большую прочность благодаря одной непрерывной экструзии.

Итак, вот!

Вот ссылка на параметрический файл Onshape. Вы можете изменить следующие переменные:

spool_od — ОД картона
spool_wall_thickness — толщина картонной стенки
vase_thickness — предполагаемая толщина стенок вазы.

Имя файла автоматически обновится в соответствии с выбранными вами переменными (спасибо EvanReese за разработку этого волшебства для Onshape). Например:

CSAv02__OD200_T3.4_W0.8.step
CSA → Адаптер для картонной катушки
v02 → версия 02
OD200 → spool_od = 200 мм
T3.4 → толщина_стенки_золотника = 3,4 мм
W0.8 → толщина_вазы (стенка) = 0,8 мм

Конечно, крайне важно, чтобы вы распечатали это в режиме вазы :) Также важно, чтобы толщина стенок вашего режима вазы соответствовала пере��енной режима вазы для детали. Ну я думаю это не важно, но наверное так будет проще набрать фитинг!

Я оставляю на своей машине сопло диаметром 0,4 мм, поэтому печатаю со стенками толщиной 0,8 мм, поскольку это кажется довольно прочным, хотя и разумным, учитывая мое сопло по умолчанию. Первоначально я печатал довольно медленно, чтобы обеспечить хорошее прилипание слоев, но, похоже, он работает нормально при скорости первого слоя 50 мм/с и 100 мм/с для остальных — что дает расчетное время печати на моем X1C примерно 3,5 минуты! Аккуратный.

Я не уверен, насколько воспроизводимо будет гарантировать соответствие любого конкретного файла на различных катушках. Вот что мне пока помогло (я тоже обновлю это на основе комментариев пользователей!). Я загрузил каждый экспортированный файл, даже если он не сработал — возможно, это избавит вас от необходимости открывать фа��л Onshape и экспортировать другой.

Модель проверена на совместимость
CSAv02__OD201_T3_W0.8

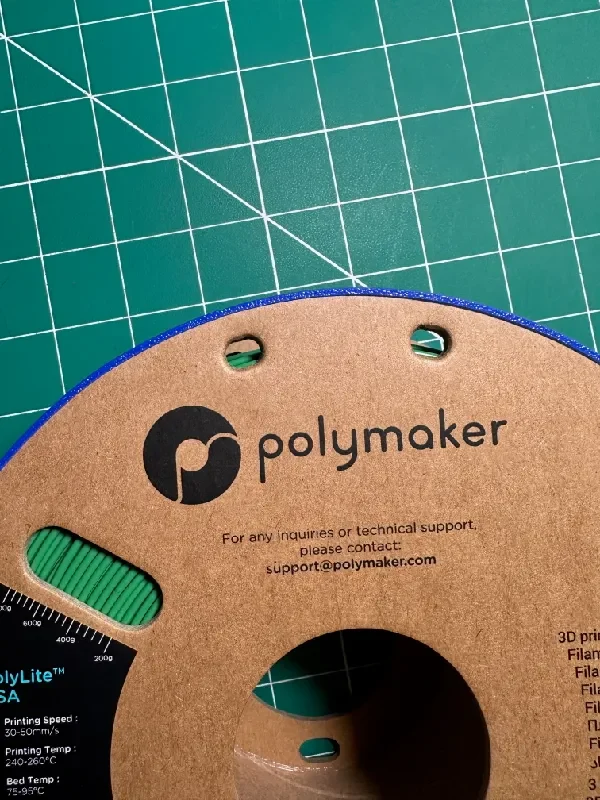

Полимейкер

CSAv02__OD198_T3.4_W0.8
Вест3Д Амброзия
