Регулируемый чехол/подставка для Lilygo T-Display S3 AMOL..

Эта модель была создана в поддержку бесплатного проекта с открытым исходным кодом, описанного на https://rlatour.com/youtubesubscribercounter, и рассчитана на дисплей Lilygo T-Display S3 AMOLED (версия 1).

Вариант этой модели для версии Lilygo T-Display без AMOLED, которая немного шире, доступен здесь.

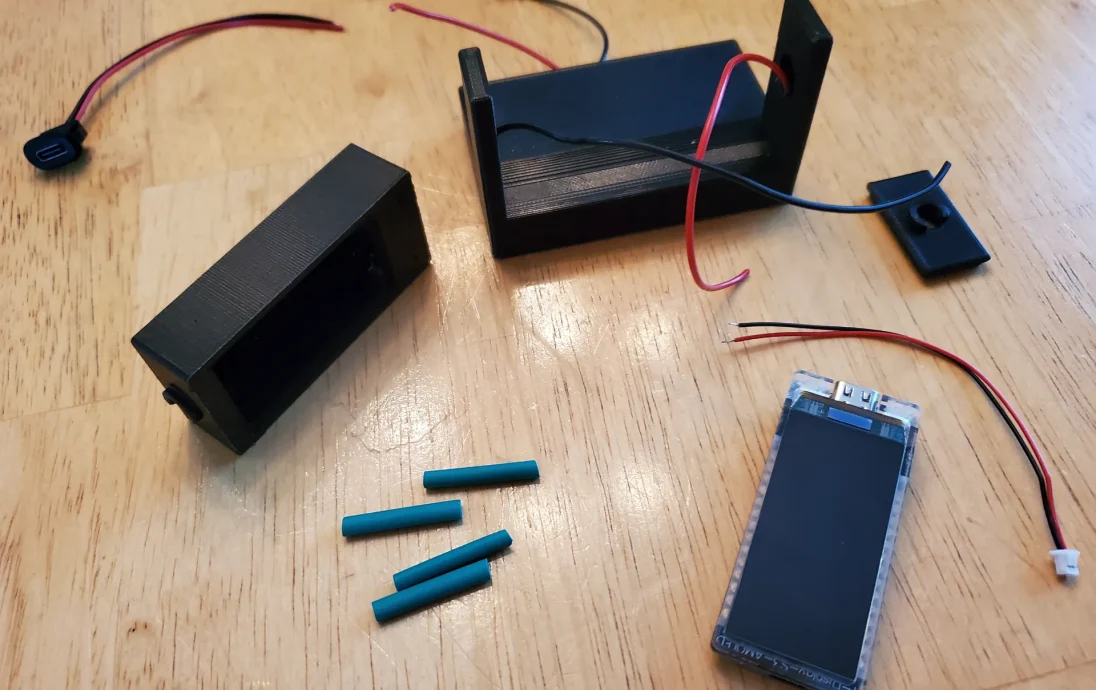

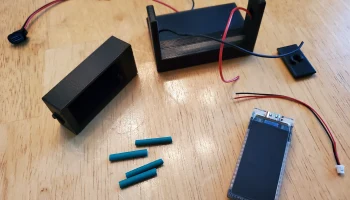

Требуется:

LilyGo T-Display S3 AMOLED (версия без пайки)
кабель USB C
пара провод��в Dupont (20 см или длиннее) (подойдет красный и черный)
гнездовой разъем USB
либо изолента + опционально полиолефиновая термоусадка
кусачки / стриппер
паяльник, припой

Для сборки следуйте инструкциям ниже:

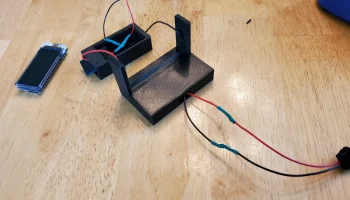

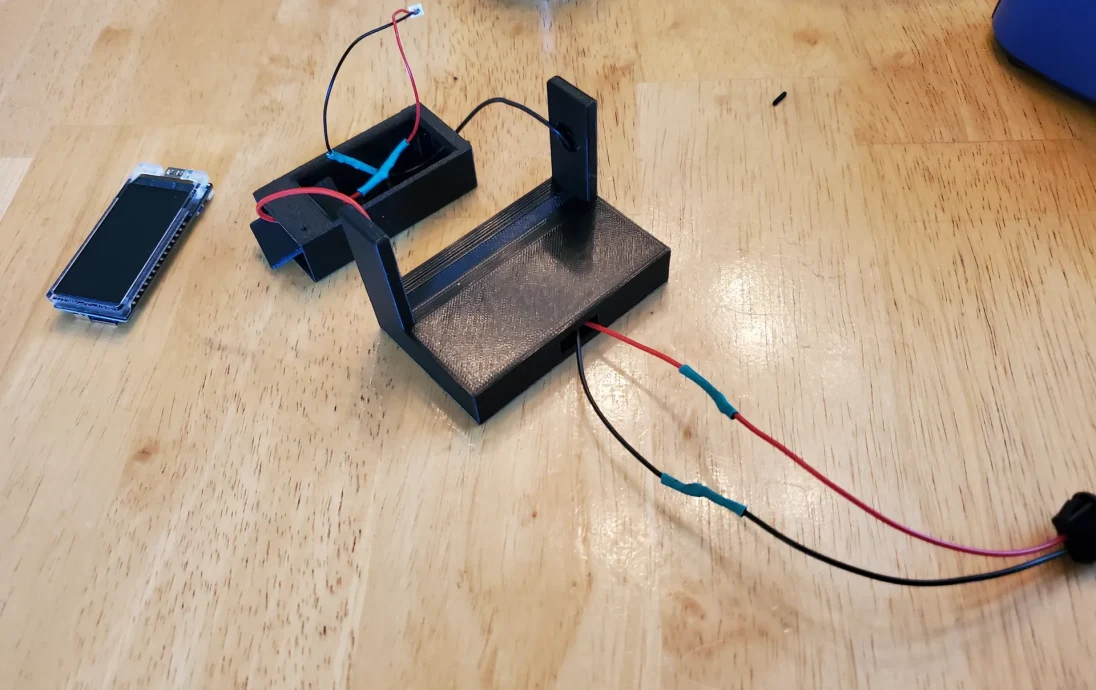

отрежьте концы пары проводов Dupont и проденьте по одному проводу через каждое плечо корпуса (см. второе фото)

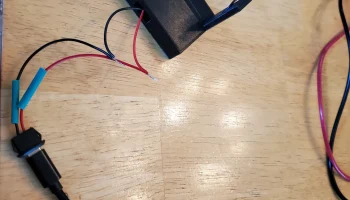

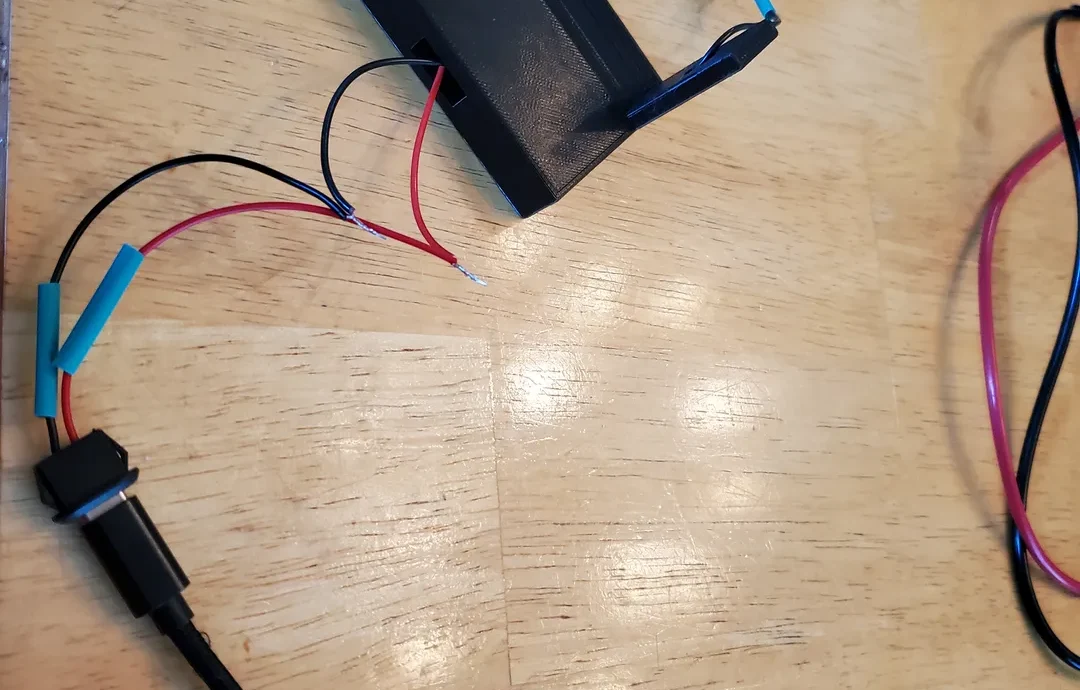

подключите провода, как показано на третьей фотографии, и проверьте, включается ли ESP32 (если вы собираетесь использовать термоусадку, убедитесь, что вы установили ее на провода, прежде чем скручивать провода вместе.
припаиваем провода, надеваем термоусадку на места соединения и нагреваем термоусадочные провода (или используем изоленту) (далее фото)

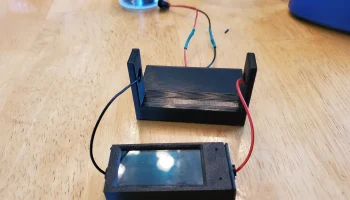

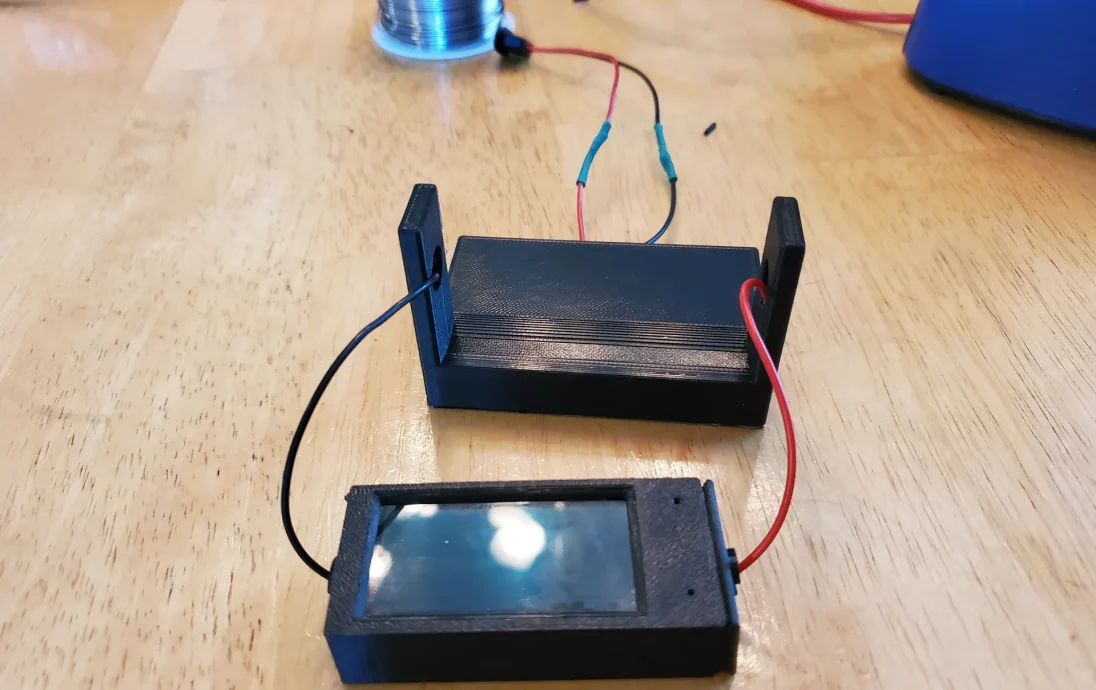

наденьте крышку корпуса на корпус (убедитесь, что прорези на концах обращены вниз) (пятое фото)
задвинуть провода в корпус как можно дальше
поместите комбинацию корпуса и крышки на основание между рычагами (обратите внимание: это может быть немного сложно, но это выполнимо: при необходимости вы можете протолкнуть лишнюю проволоку в отверстия в кронштейнах, а также потянуть их снизу, если необходимо, но не тяните слишком сильно, чтобы провода не порвали)
вставьте гнездовой разъем USB в соответствующий слот в основании. Примечание: слот кажется немного большим, но я просто несколько раз обмотал изоляционной лентой гнездовой разъем, чтобы он идеально подошёл — я попытался сделать слот немного уже в основании, но тогда гнездовой разъем USB не вписывается, выступы сбоку могут сломаться. В любом случае, если обернуть разъем изоляционной лентой, это отлично сработает.

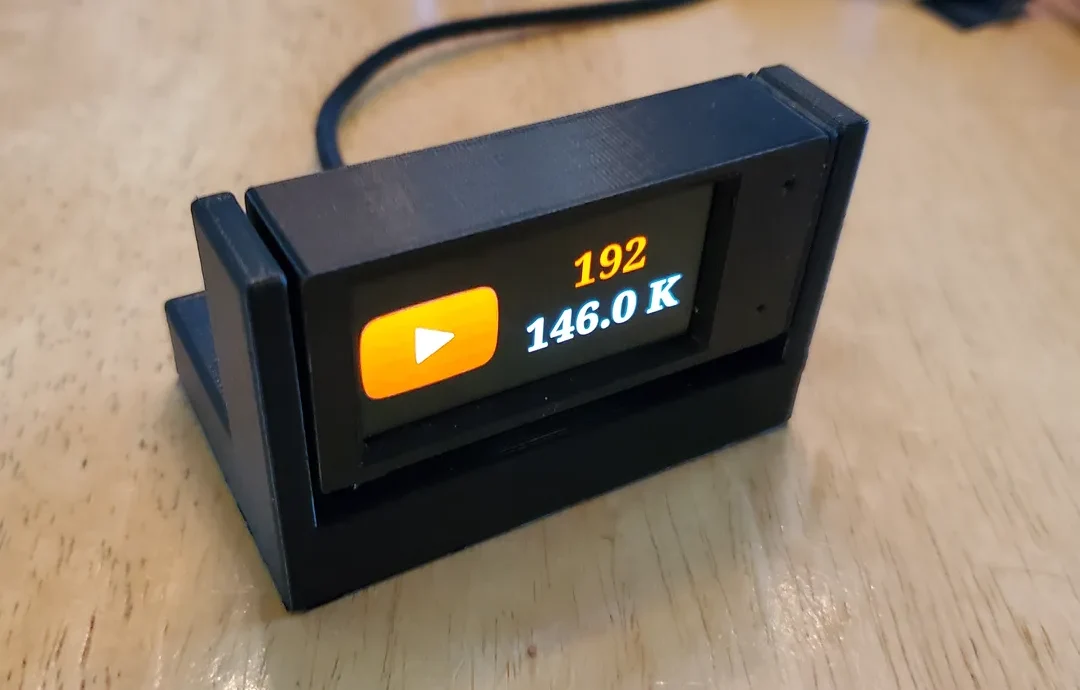

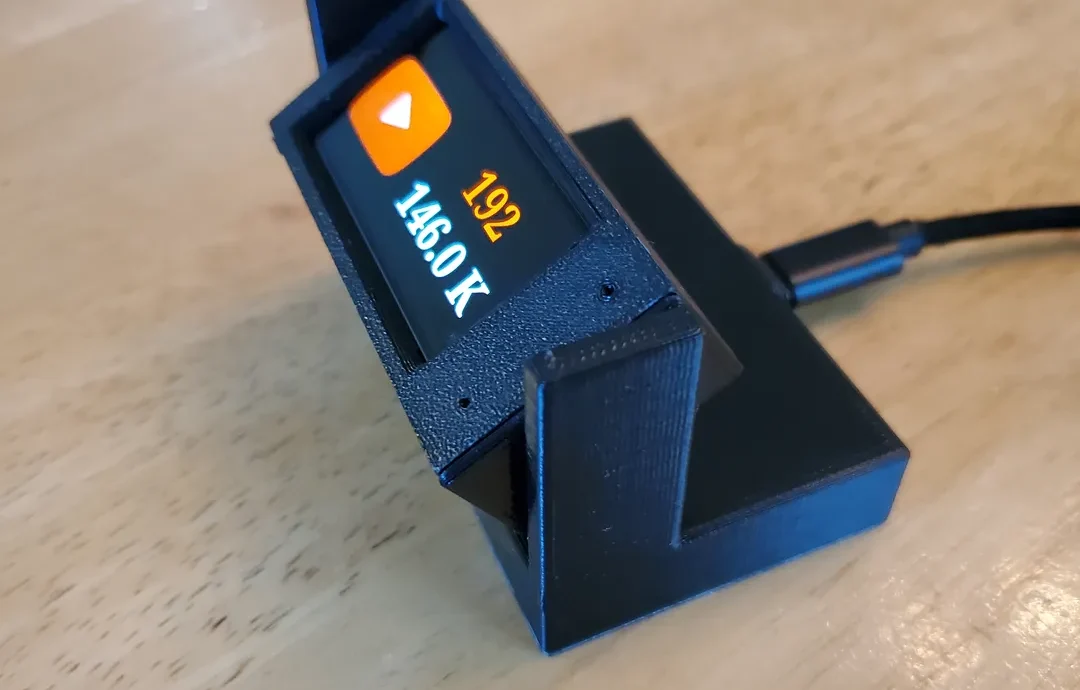

Подключите USB-кабель и наклоните дисплей по своему вкусу! (последнее фото)

Важное примечание: после сборки извлечь ESP32 из футляра для обновления его программного обеспечения, а затем вставить обратно будет намного сложнее, чем просто выполнить обновление по беспроводной сети (OTA). Соответственно, если вы используете эту модель для проекта, в котором, по вашему мнению, программное обеспечение ESP32, возможно, придется изменить в будущем, лучше всего убедиться, что программное обеспечение поддерживает обновления OTA (как и программное обеспечение YouTubeSubscriber, для которого эта модель изначально была создана).
