openDTU / Ahoi Корпус для одной внешней антенны........

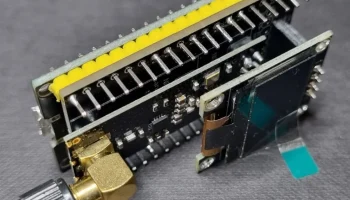

Корпус для устройства openDTU/Ahoi на базе ESP32 с
SSD1306 OLED-дисплей и одна внешняя антенна.

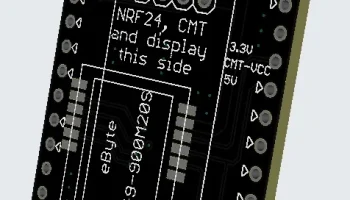

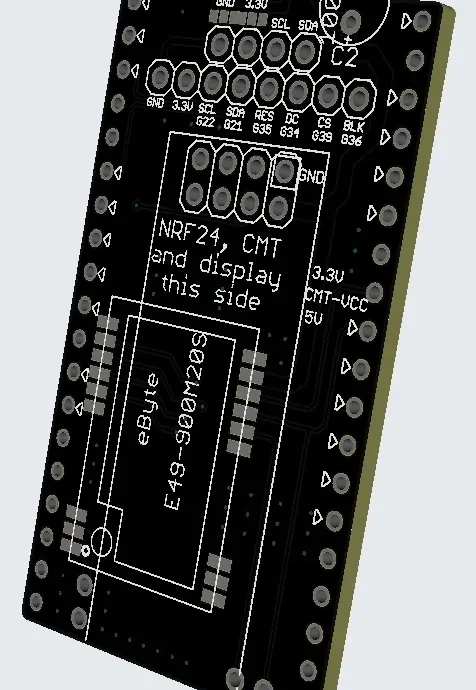

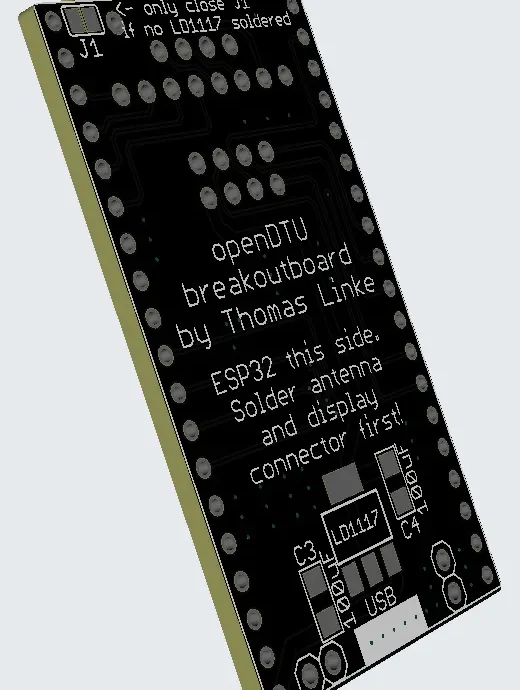

Компоненты соединены компактно с помощью монтажной платы.
разработанный для этой цели.

Дисплей вставляется в крышку, а крепежные выступы привариваются.

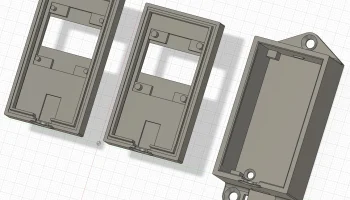

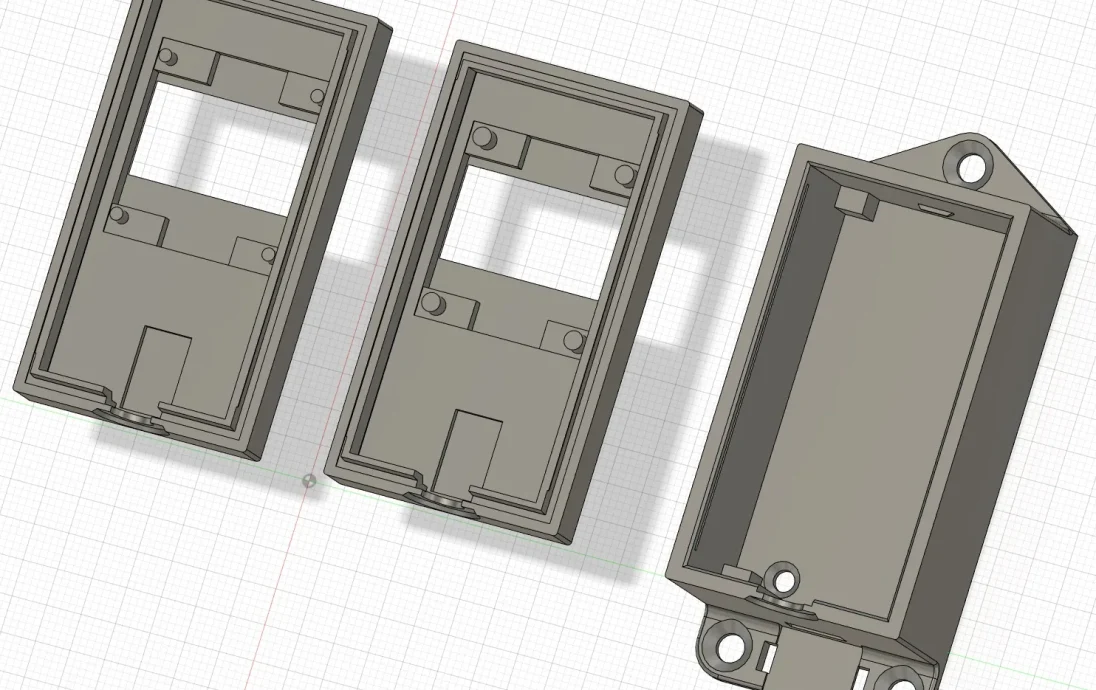

Две крышки для двух разных OLED-дисплеев SSD1306.
(Крепежные отверстия различаются в зависимости от производителя)

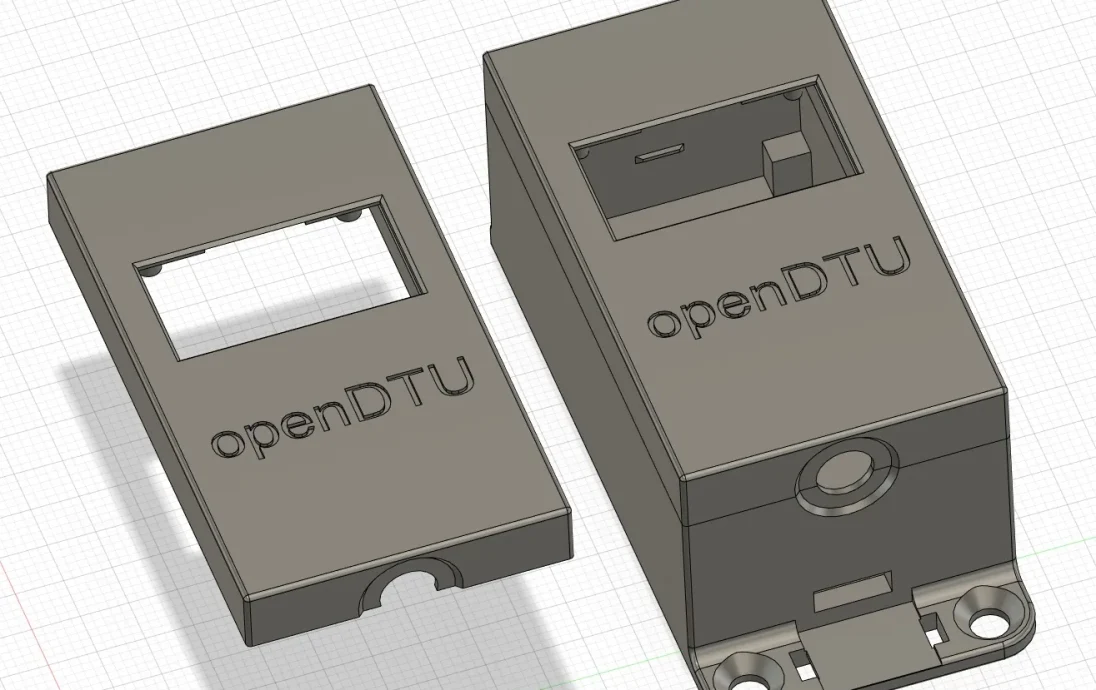

Корпус для одной внешней антенны.
Лучше всего подходит для длинных плат NRF24+ с разъемом SMA. (Для серии Hoymiles HM)
А также модули CMT2300A (E49 900M20S) (для серии Hoymiles HMS/HMT).
с разъемами типа «пигтейл» SMA подойдут.

Два антенных модуля могут быть возможны при использовании короткого модуля NRF24+ с напечатанной
антенна используется вместе с CMT2300A.

Никаких винтов не требуется, только кабельная стяжка для защиты от натяжения силового кабеля.

немецкий

Использование openDTU / Ahoi Gerät basierend auf ESP32 mit
SSD1306 OLED-дисплей и дополнительная внешняя антенна.

Die KomComponenten werden platzoptimiert über eine eigens entwickelte Platine verbunden.

Отобразите информацию в окошке, указанном в документе, и оставьте сообщение Haltelaschen werden verschmolzen.

Zwei Deckel для различных OLED-дисплеев SSD1306.
(Die Befestigungslöcher sind je nach Hersteller unterschiedlich)

Устройство для внешней антенны.
Лучше всего использовать платы NRF24+ с аншлюсом SMA. (Für Hoymiles HM-Serie)
Модуль Aber auch CMT2300A (E49 900M20S) (для серии Hoymiles HMS/HMT)
с Pigtail-SMA-Anschlüssen passen.

Какой антенный модуль может быть полезен, если вы используете модуль NRF24+ с установленным модулем
Антенна будет работать с CMT2300A.

Keine Schrauben erforderlich, nur ein Kabelbinder als Zugentlastung für das Stromkabel.
