Кольцевая лампа (настраиваемая)

Существует версия 2 этой модели: https://www.thingiverse.com/thing:4877991 (двойная)
Существует V3 этой модели: https://www.thingiverse.com/thing:4904677 (Halo)

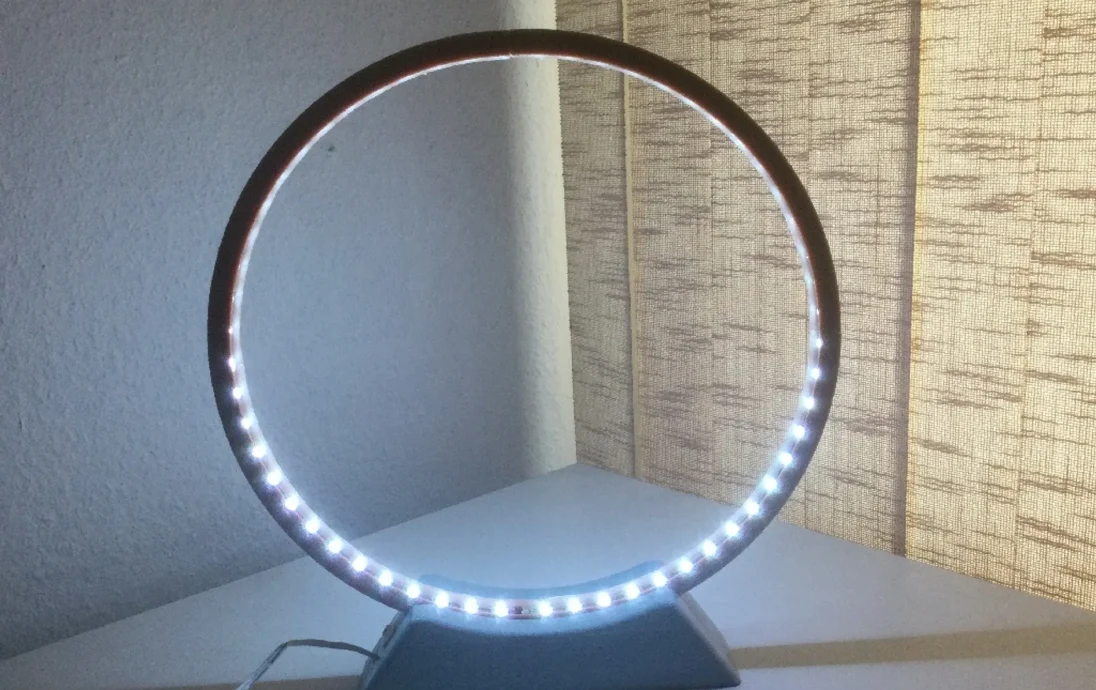

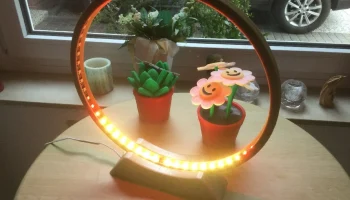

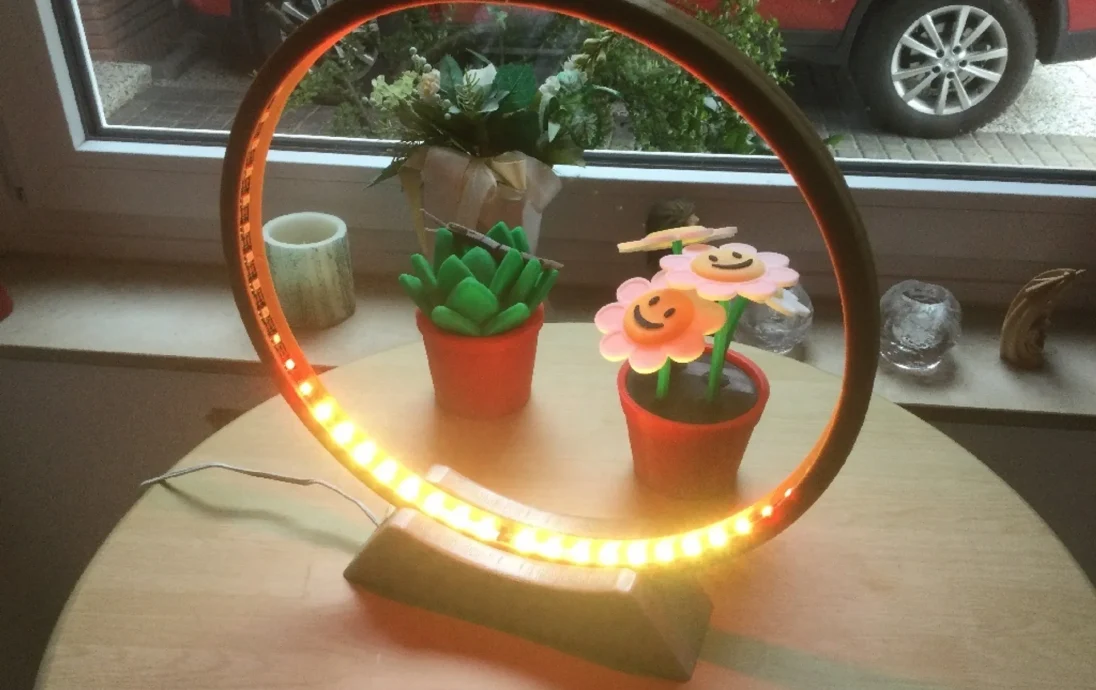

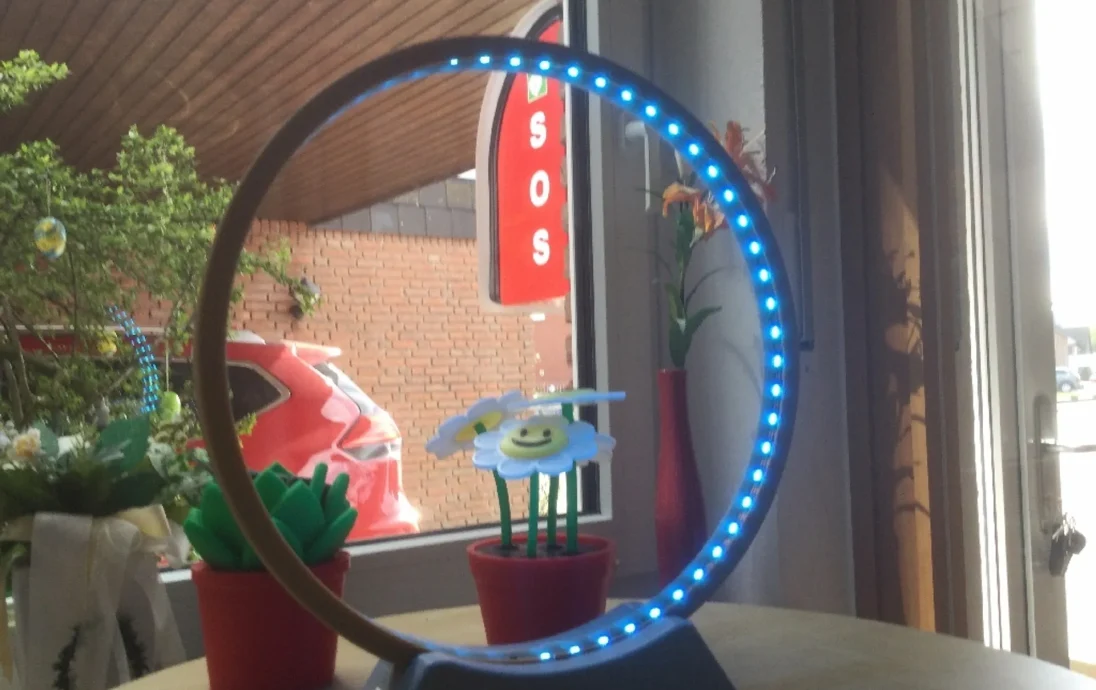

Хорошо, вот результат небольшого сеанса FreeCAD: Маленькая кольцевая лампа диаметром 325 мм. Чтобы напечатать четверть кольца, вам понадобится принтер с рабочей пластиной размером примерно 200x200 мм.

Ключевые особенности:

При разработке я имел в виду несколько ключевых особенностей:

° простая и чистая печать
° любой ценой избегайте наклеивания светодиодных лент на спину.
° добавить простой отсек для электроники.
° управление проводами
° легко распечатать.
° нет необходимости устанавливать хлипкие колышки, которые могут не печатать или оторваться позже.

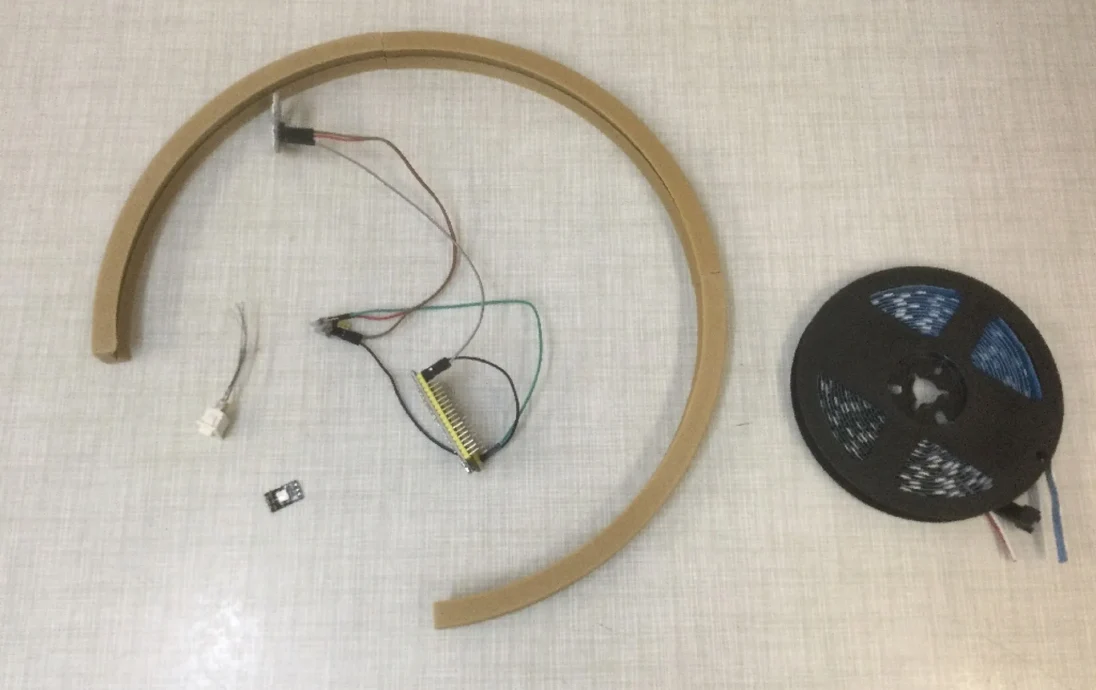

Требования:

1x источник питания 5 В
1x разъем питания
1x переключатель
1 светодиодная лента. (60 пикселей/м или более)

ВНИМАНИЕ! Вам нужна светодиодная лента без резинового купола. Просто простая гибкая печатная плата с припаянными светодиодами и резисторами.

Я использовал полоску размером 60 пикселей/мм и в итоге использовал в общей сложности 57 светодиодов.

Печать:

Вам нужно распечатать розетку, крышку и четыре части кольца. В одном из сегментов кольца имеется отверстие для проводки. Другой файл, отмеченный значком 3x, необходимо распечатать три раза.

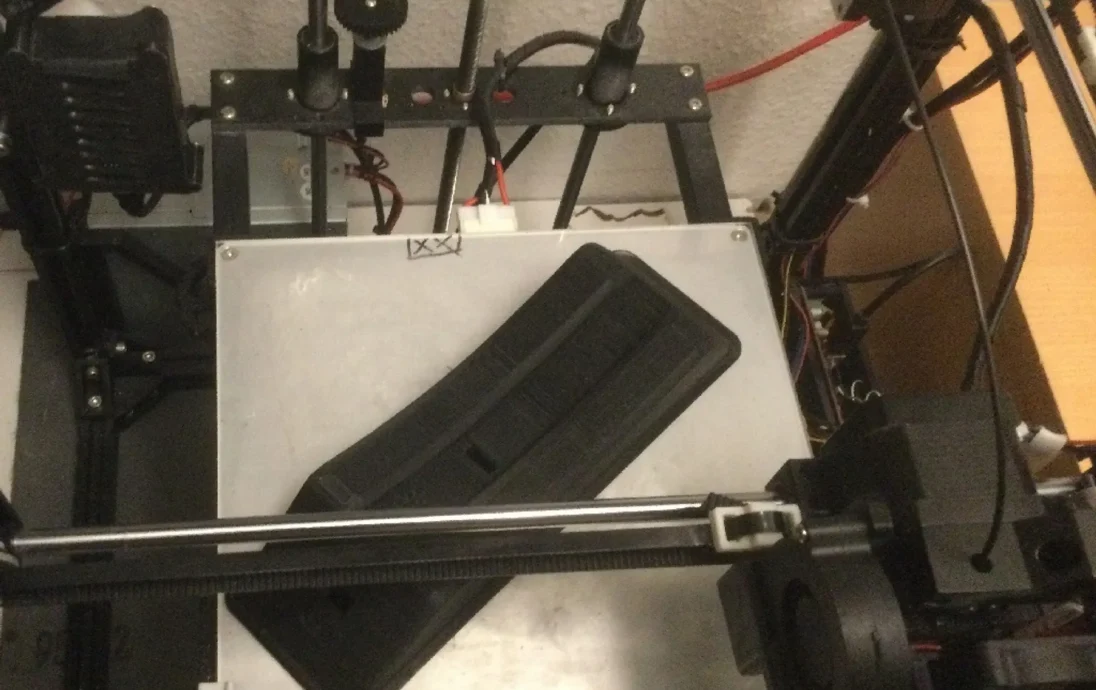

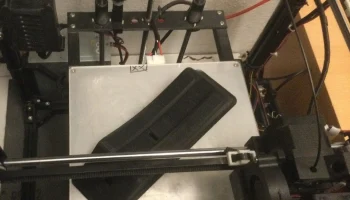

Файлы кольцевых сегментов имеют встроенную поддержку. Их нужно распечатать ровно на кровати и без какой-либо поддержки. Убедитесь, что включена функция «Печать тонких стенок». Это помогает обеспечить встроенную поддержку с оптимальным качеством печати.

Еще одна важная вещь: используйте плот. Да, плотам требуется время, чтобы распечататься, и они также съедают много пластика, но то же самое происходит и с сегментами колец, и один-единственный выход из строя или деформированный и, следовательно, непригодный для использования сегмент кольца тратит еще больше пластика. Особенно при проблемах с температурой снаружи печатной платформы плот экономит нить, а не наоборот. Таким образом, добавление одного часа на сегмент кольца не так уж и плохо по сравнению с полным сбоем после 3 часов печати. Лучше сделать это правильно с первого раза, чем сначала несколько раз терпеть неудачу. Бонусный эффект: кольцо будет выглядеть более или менее одинаково с обеих сторон, и это здорово.

Процесс сборки:

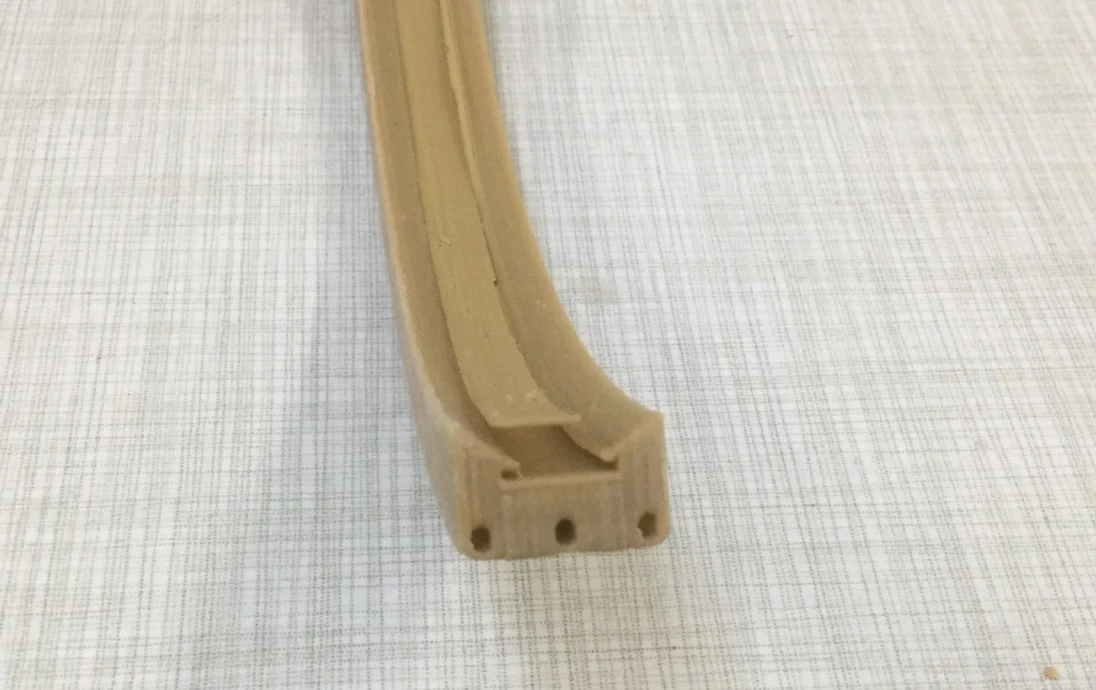

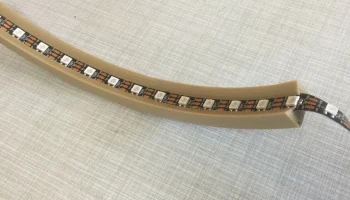

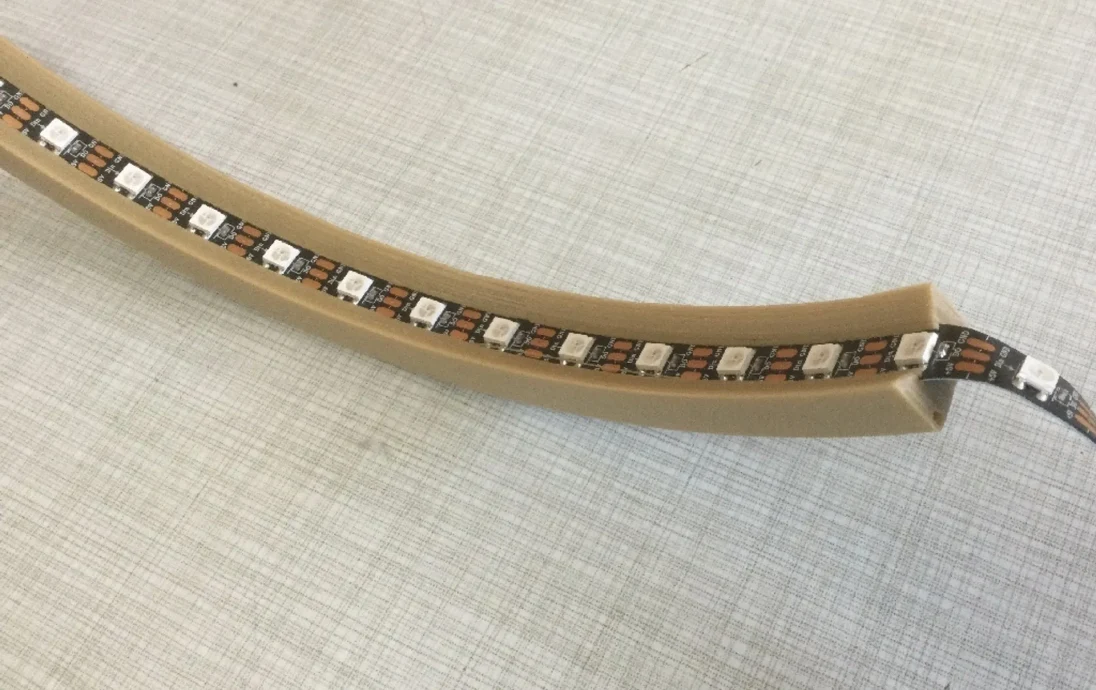

Перед слотом для светодиода будет небольшая опорная стена. Просто нажмите на него, и он очень легко отпустится. На прилагаемых изображениях показан процесс снятия опоры и установка светодиодной ленты.

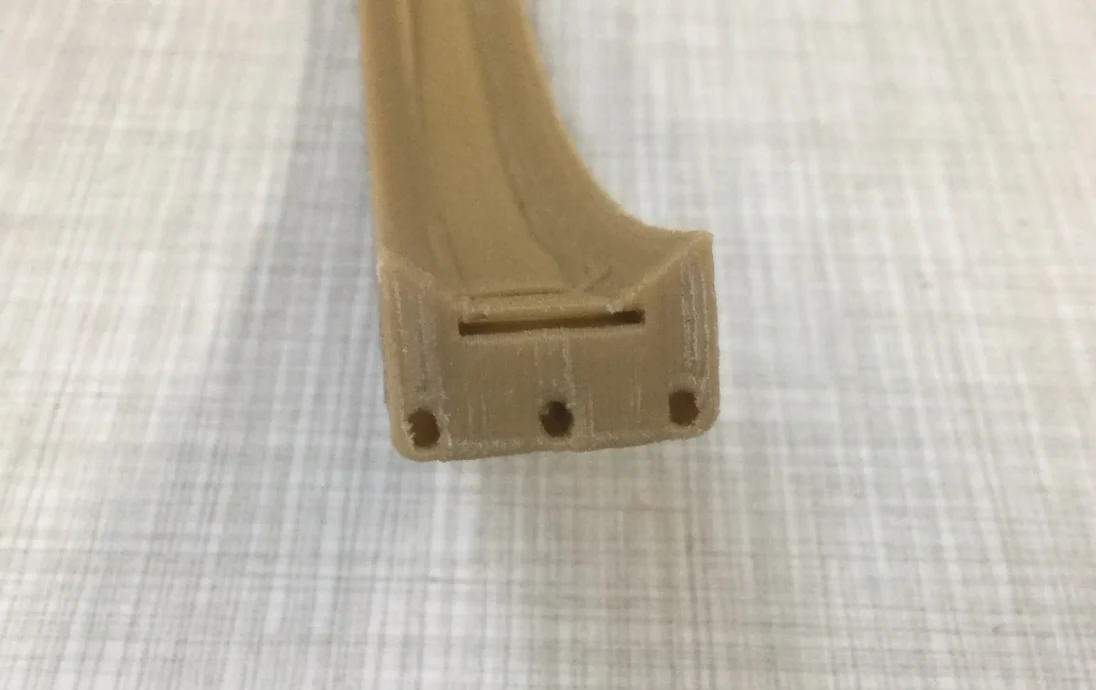

После этого вы можете использовать небольшие кусочки нити и вставить их в три отверстия. С помощью небольшого количества клея можно склеить сегменты вместе.

Прежде чем склеивать отверстия нижнего кольца, вставьте светодиодную ленту в секцию кольца. Это должна быть светодиодная лента, предназначенная только для печатной платы. Полоски с обезвреживающим резиновым куполом не подойдут. Аналогичное отверстие имеется и в кольцевом гнезде. Просто добавьте немного клея и совместите отверстие направляющей для проволоки, прежде чем вставлять кольцо в паз основания.

Вставьте переключатель и провод питания, подключите ESP32 и готово. Это базовые вещи. От 5 В до 5 В, от GND к GND и линии передачи данных кольцевого фонаря к контакту G23 ESP.

Для управления светодиодной лентой кольцевых фонарей можно использовать любое программное обеспечение. Даже используйте Arduino и пример кода.

Имеется архив, содержащий исходный код. Пожалуйста, проверьте файл read me для получения более подробной информации.

Я снял видео, чтобы более-менее подробно показать процесс сборки.

Язык немецкий, так что будьте осторожны. :D

Текущие возможности:

° веб-интерфейс
° Поддержка обновлений OTA
° поддержка настроек flash fs
° Цветовая и температурная коррекция светодиодов

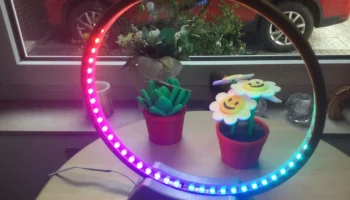

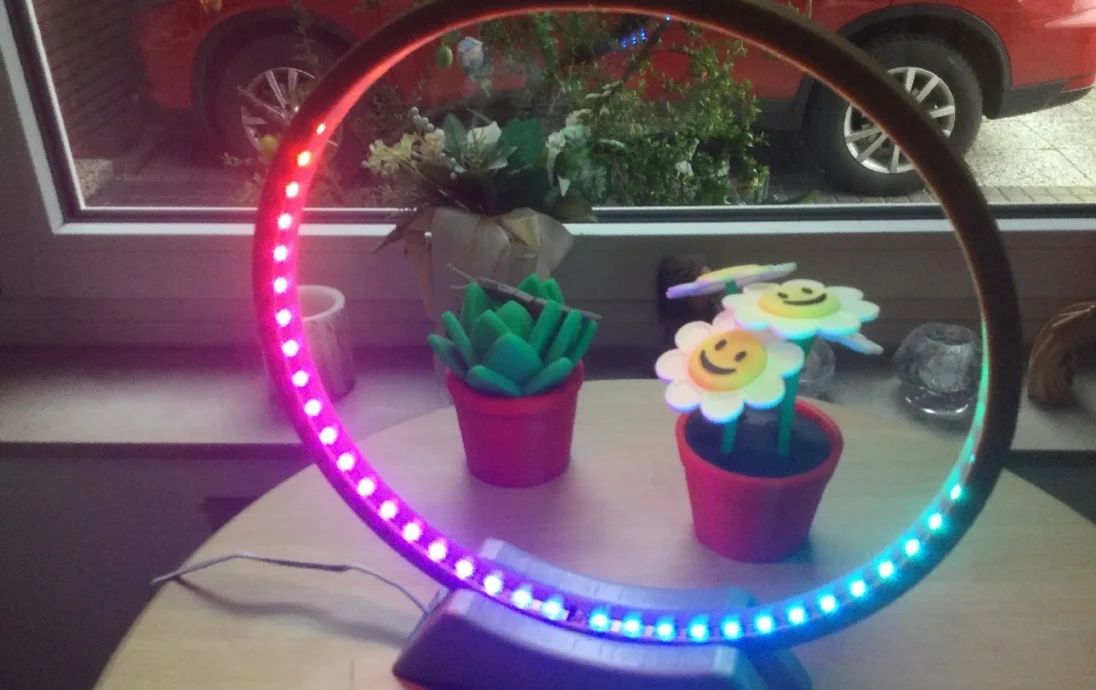

° 12 эффектов (статика, радуга, камин, фейдер RGB, ...)
° дополнительная поддержка звука (час/30 минут гонг) (требуется звуковой модуль DFPlayer)
° Режим питания по времени: кольцевая лампа включается и выключается в определенные часы.
° Режим затемнения по времени: кольцевая лампа меняет яркость в определенные часы.
° Режим звука по времени: кольцевая лампа меняет громкость в определенное время.
° Полноценная поддержка Alexa.
° Поддержка кнопок для быстрого включения/выключения/переключения звука.

Настроить:

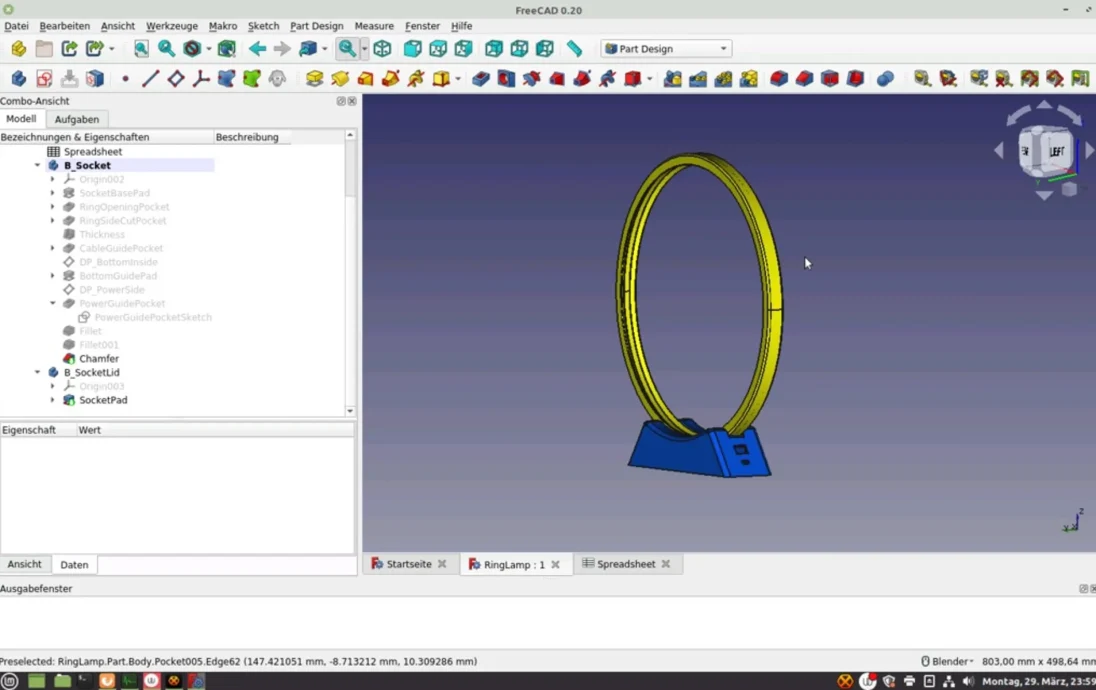

Для настройки кольца вам понадобится FreeCAD 0.19.1 или выше. Модель полностью параметрическая, и вы сможете изменять такие вещи, как размер отверстия для переключателя, просто настроив электронную таблицу. Конечно, это также работает и для всех других измерений.

Обновление:

Когда построят
