Качество воздуха в помещении

Никакие детали от IKEA не нужны.

Датчик SPS30 питается от напряжения 5 В. Логика 3,3 В, устойчивость к 5 В.

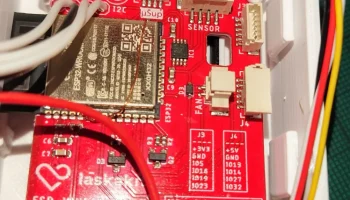

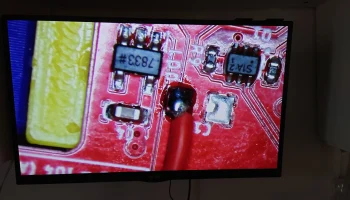

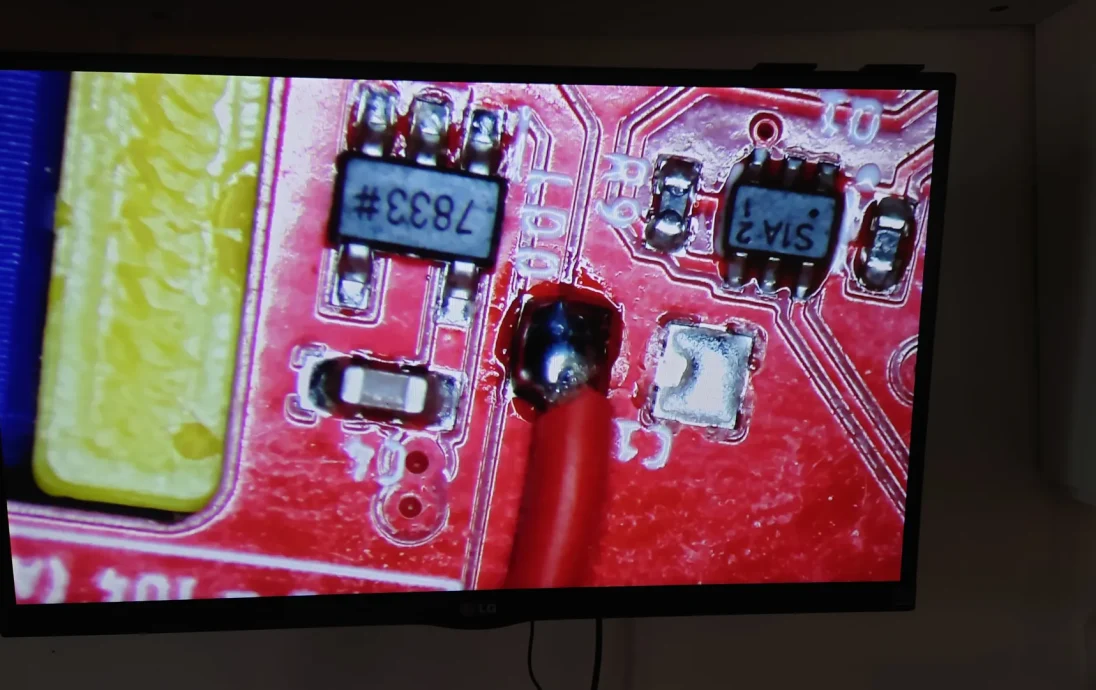

5В присутствует на разъеме J4 или (как я использовал, фото) на незаселенной площадке детали C16.

На модуле Laskakit Vindriktning v2.0 представлен фототранзистор, подключенный к GPIO 4. К GPIO 34 я подключаю тоже по проводу, для использования с АЦП вместе с wifi. Внутренняя вставка с символом имеет отверстие для входа света, но ее можно использовать только при прямом освещении в качестве своеобразного скрытого переключателя. Возможно, вставка в отверстие кусочка оптоволокна поможет и в других целях.

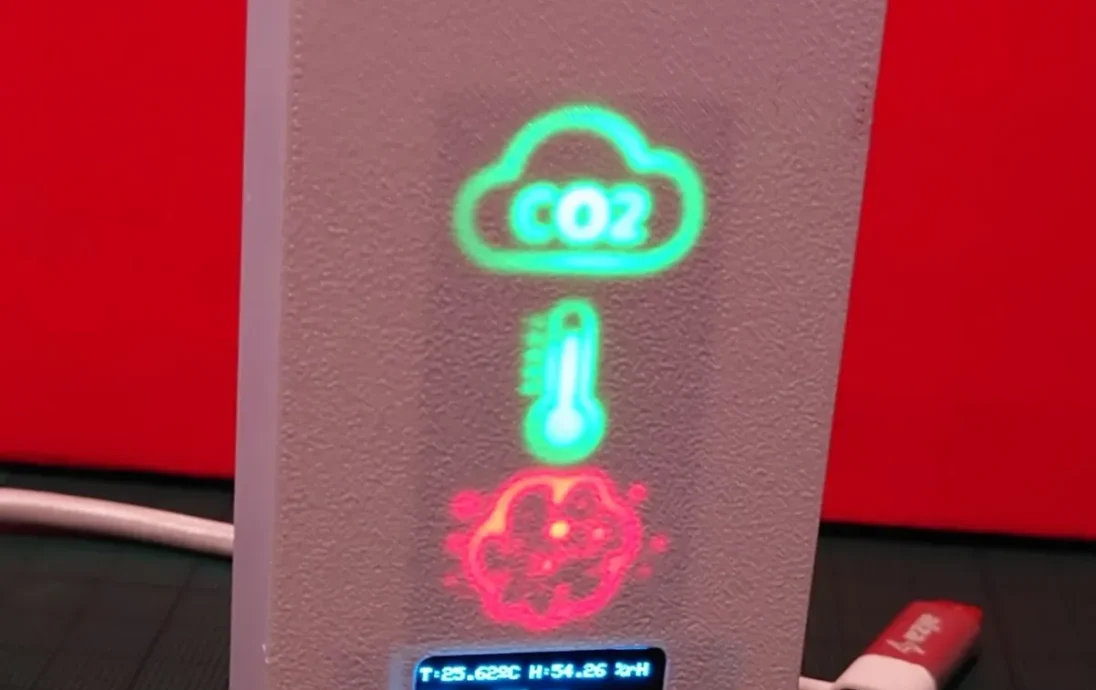

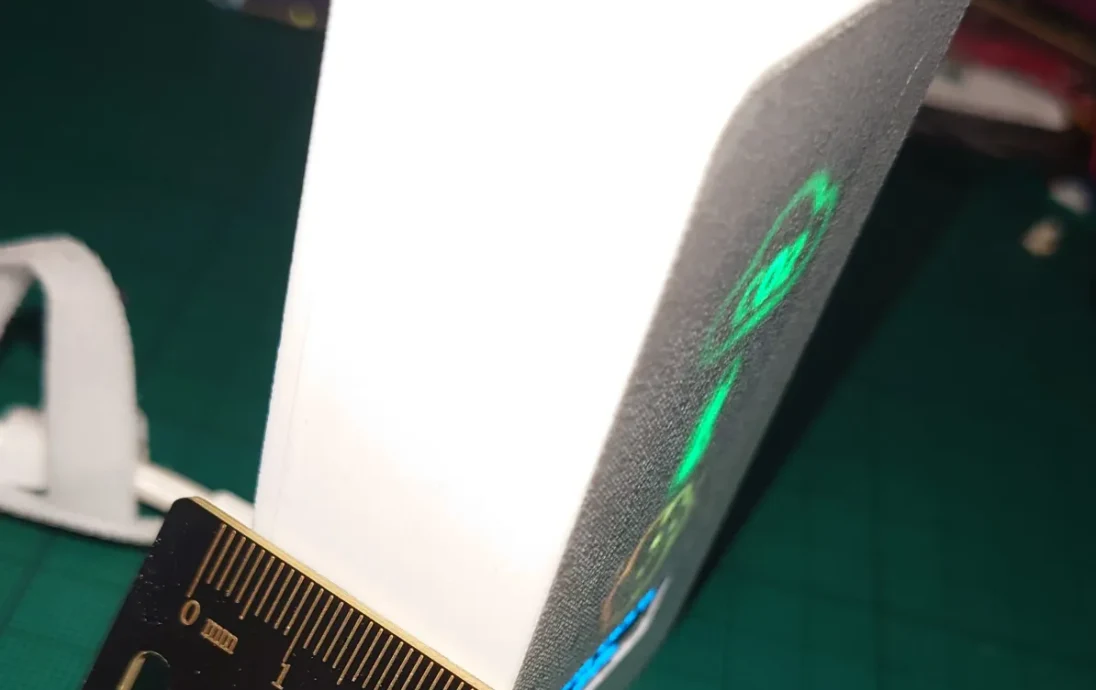

Расстояние между передней панелью и модулем не является минимальным, поскольку свет светодиодов создает горячие точки, а не рассеивается на всю область символов.

Инструкции:

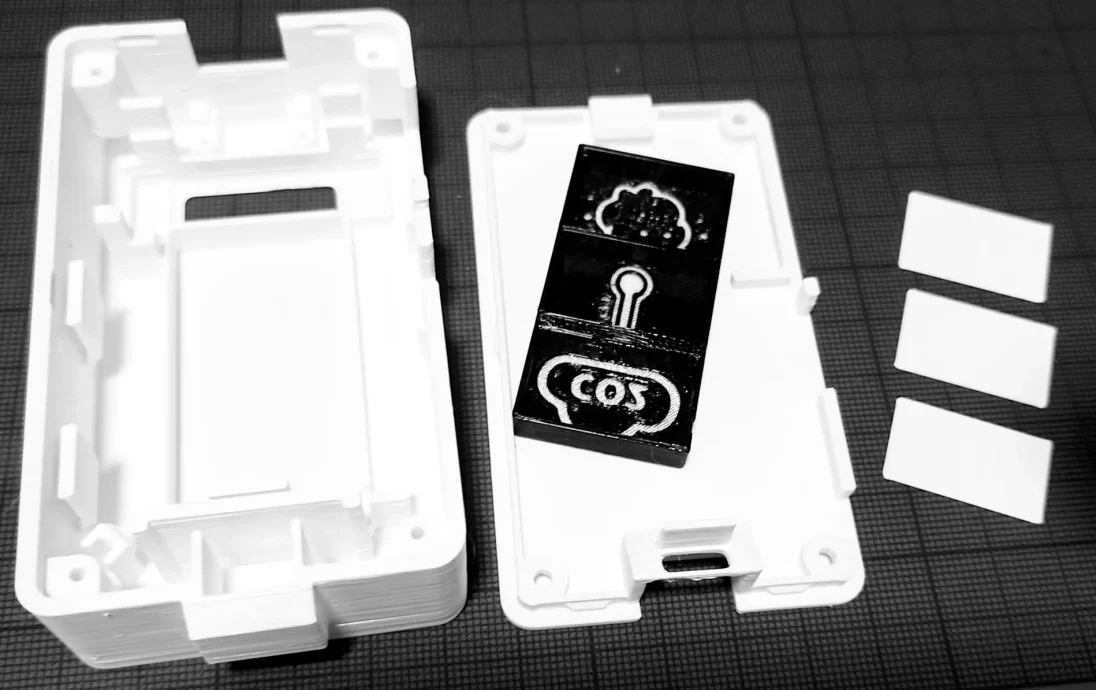

Распечатайте все STL, читайте комментарии в разделе файлов.

Диаметр сопла 0,4, высота слоя 0,20

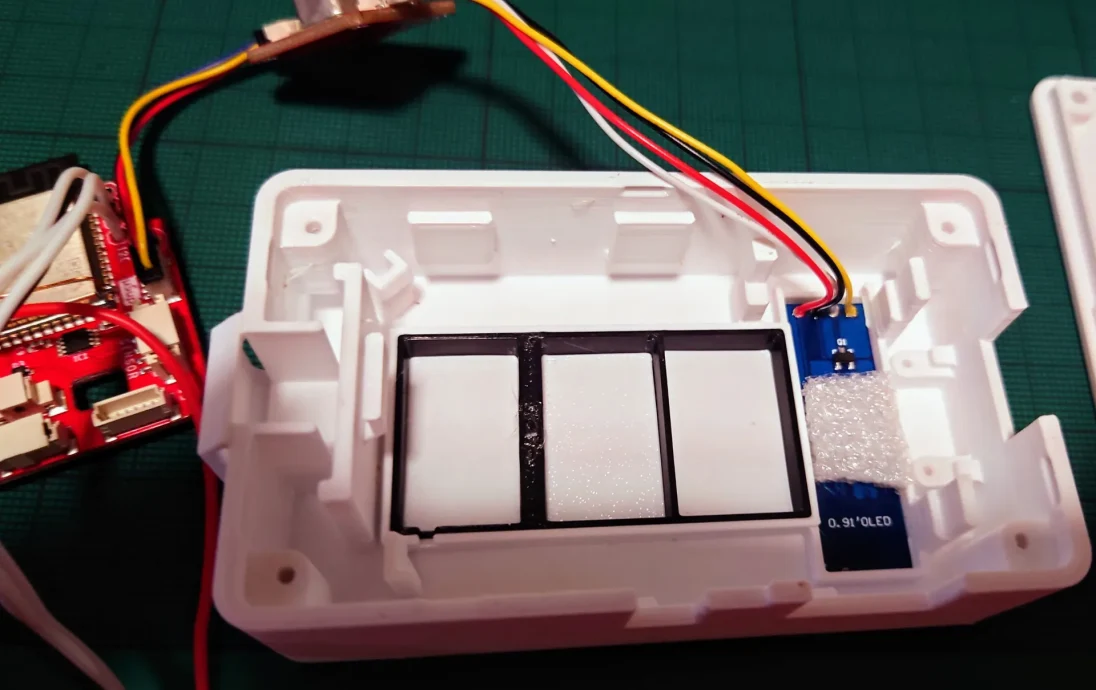

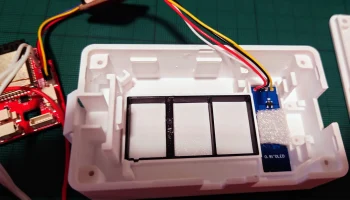

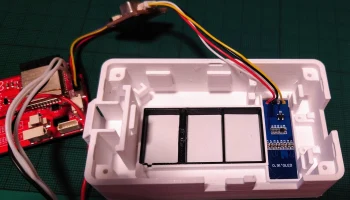

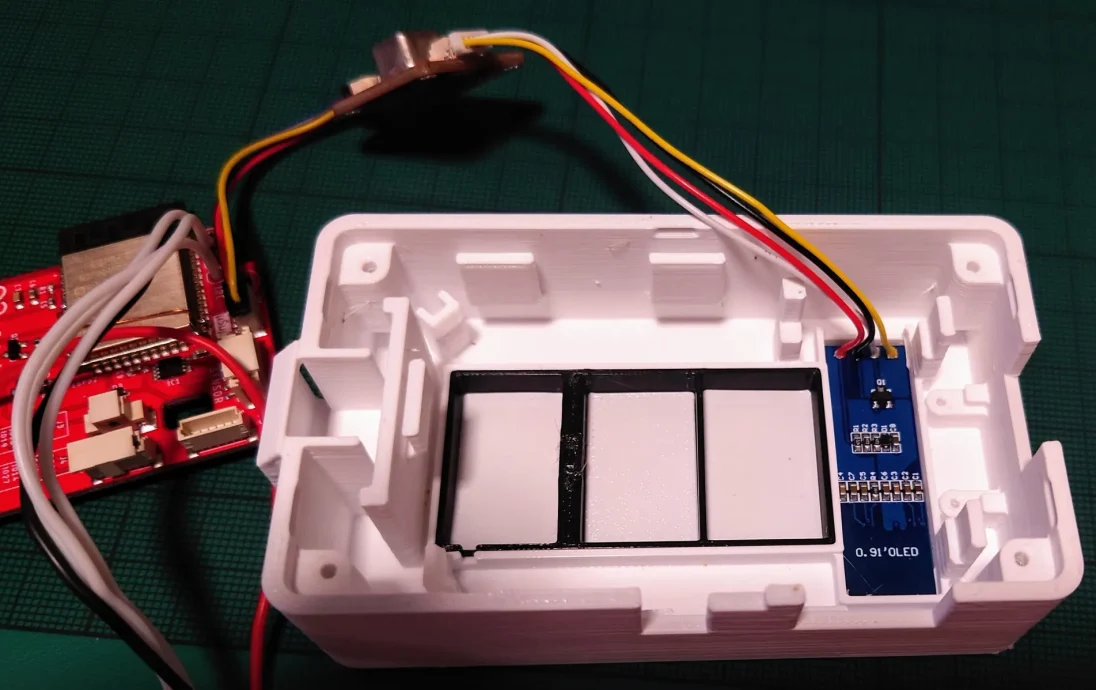

Вставить дисплей

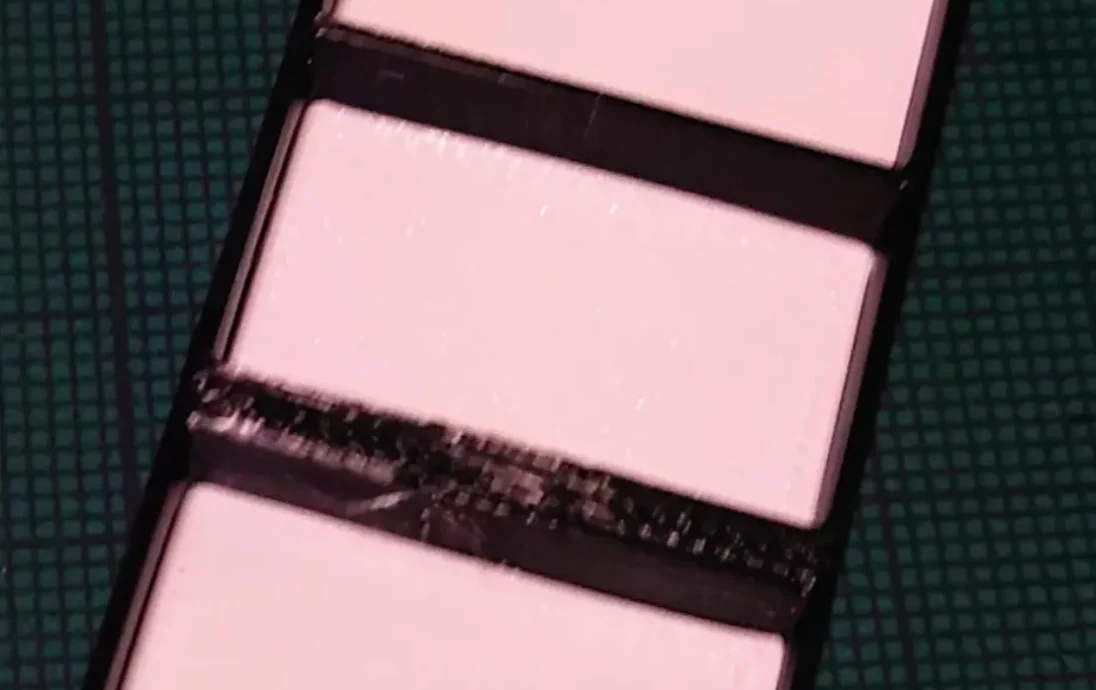

Вставьте мягкую прокладку
Вставьте модуль Laskakit esp vindriktning, сначала защелкнув верхние защелки.
Нажмите сторону USB модуля вниз. Достаточно плотно, можно прикрутить, но не обяза��ельно, крышка удерживает.
Вставьте модуль Laskakit SCD41.
Поместите провода под боковые держатели
Вставьте датчик SPS30 точно так, как на фотографии.
Защелкните крышку (и винты, если вы напечатали деталь с отверстиями для нее)

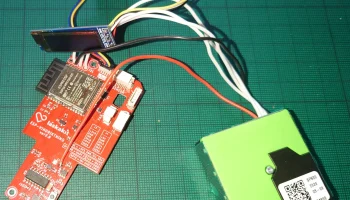

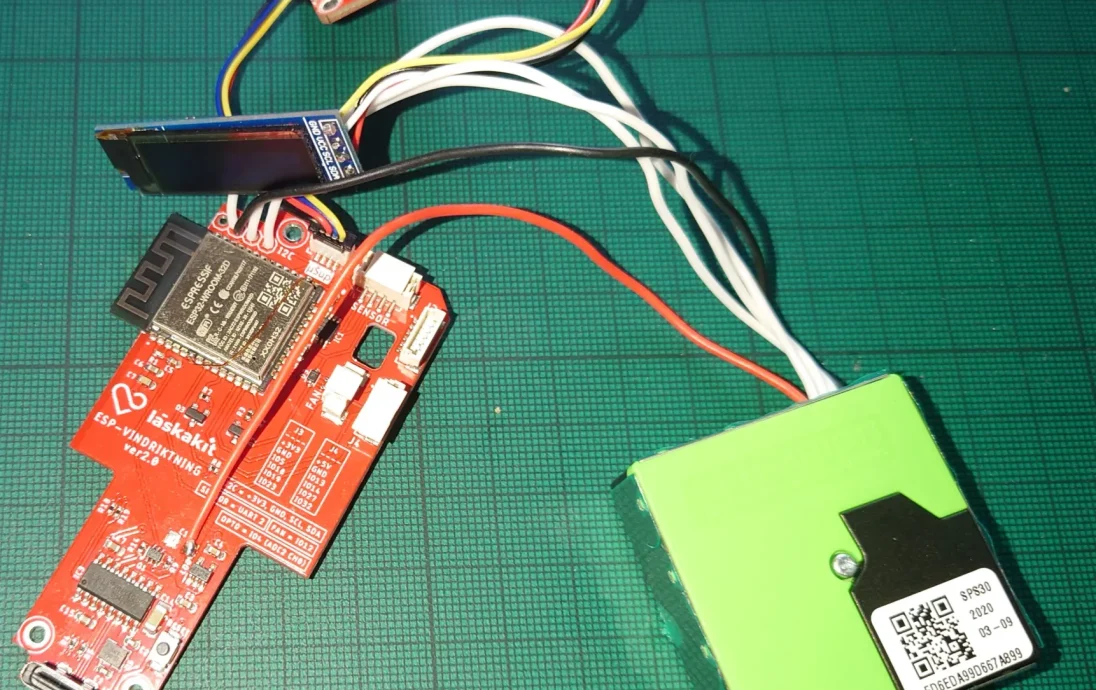

Используемые модули:

https://www.laskakit.cz/laskakit-esp-vindriktning-esp-32-i2c/

https://www.laskakit.cz/laskakit-scd41-senzor-co2--teploty-a-vlhkosti-vzduchu/

https://www.laskakit.cz/oled-displej-modry-128x32-0-91--i2c/

https://www.laskakit.cz/--sup--stemma-qt--qwiic-jst-sh-4-pin-kabel-5cm/

https://www.laskakit.cz/--sup--stemma-qt--qwiic-jst-sh-4-pin-kabel-10cm/

https://sensirion.com/products/catalog/SPS30/ с проводами
