Jetpack - Обогреватель камеры для Core One........

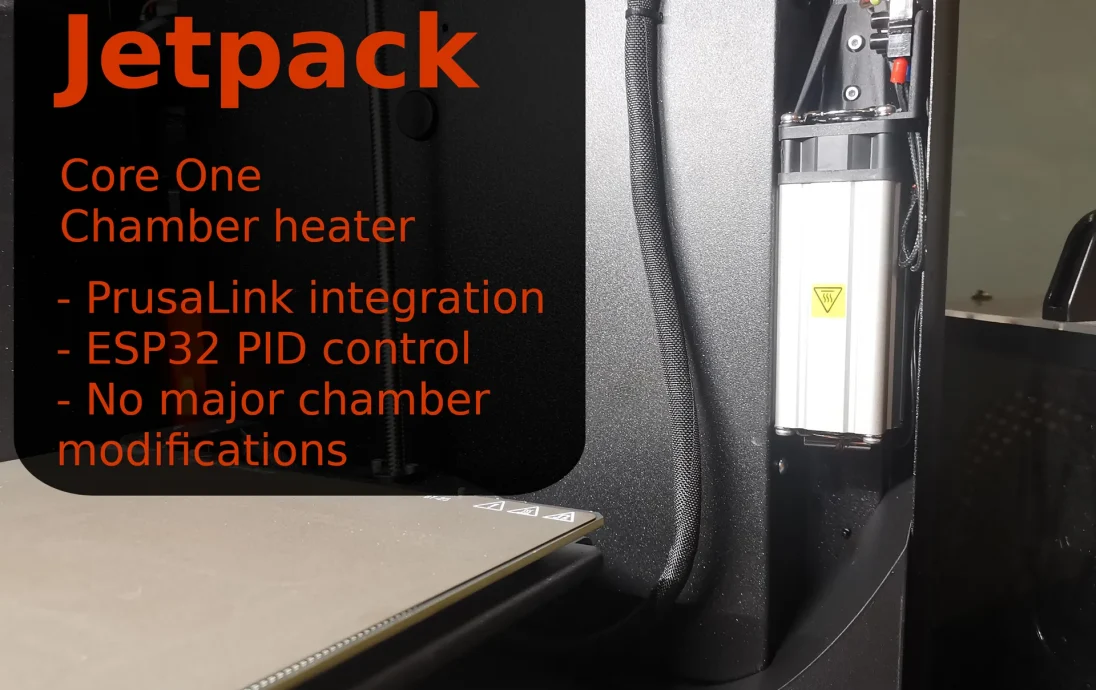

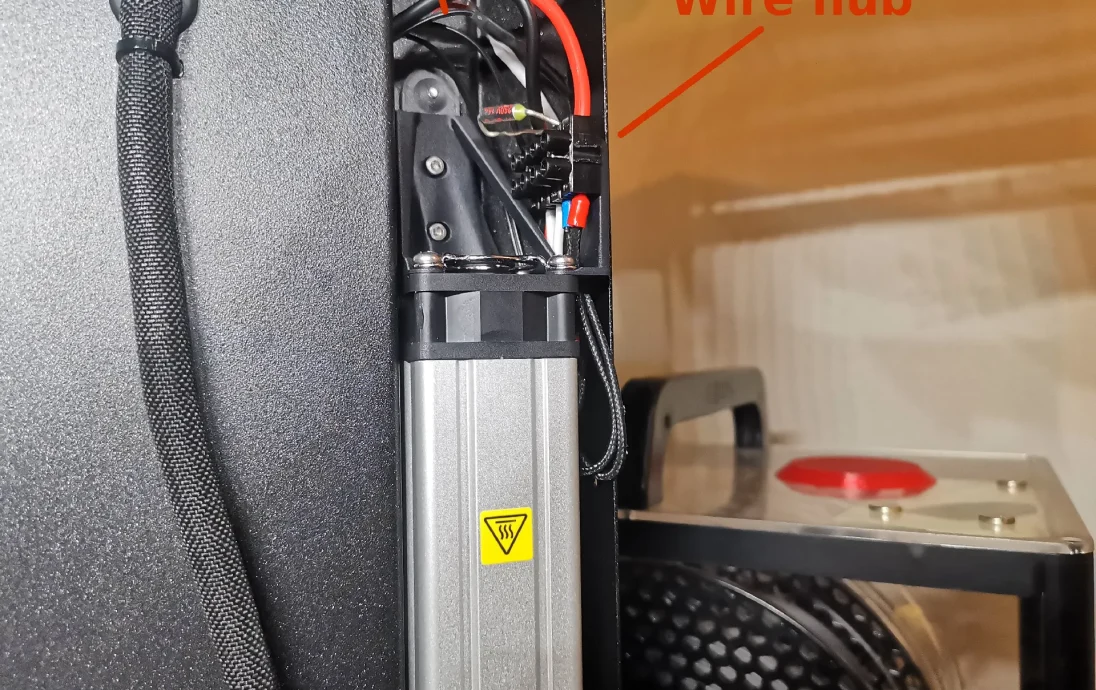

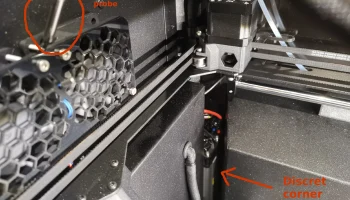

Этот нагреватель камеры аккуратно помещается в угол вашего принтера без необходимости внесения значительных изменений в камеру принтера. Он предназначен для управления ESP32, который связывается с принтером через API PrusaLink, так что после установки нагреватель работает полностью автоматически.

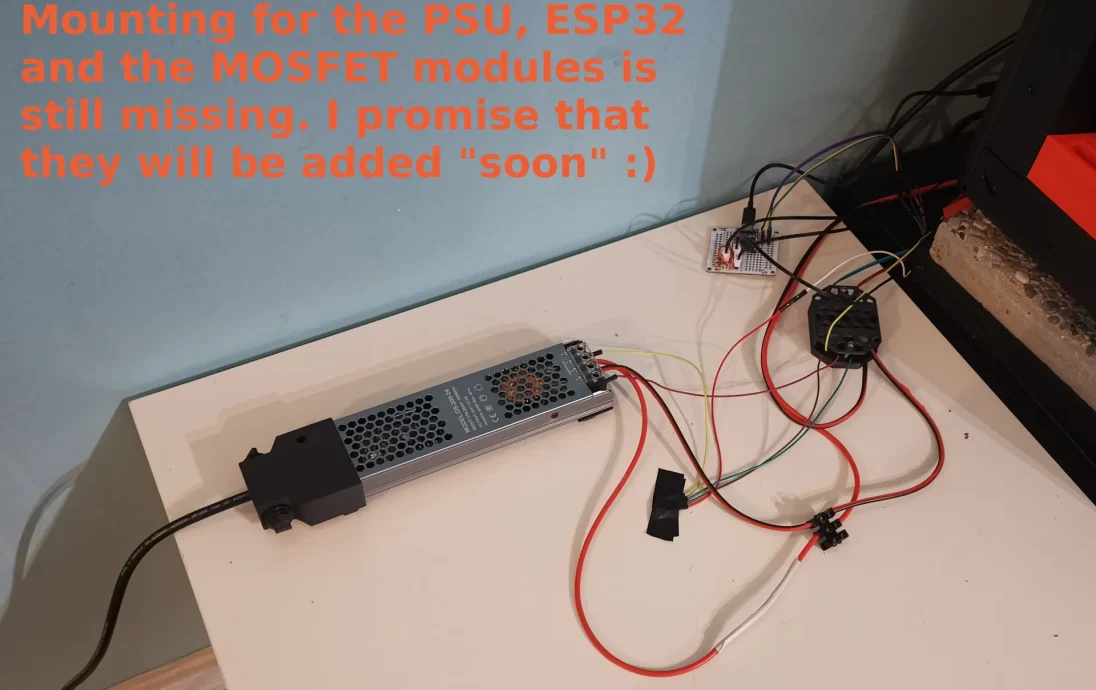

Модель выпущена как незавершенный проект. Система управления, защитные слои, автоматическая интеграция принтера и внутреннее крепление нагревателя — все готово к использованию. Однако ESP32, реле и специальный блок питания, которые предназначены для установки на задней панели принтера, еще не имеют готового крепления. Постоянный монтаж внешней электроники последует, когда я смогу вернуться к этому проекту через пару недель, но в текущем состоянии обогреватель полностью работоспособен. На данный момент я включил чехол для модулей MOSFET LR7843, но это все, что вы получите на данный момент :)

Важные замечания перед началом работы

Прежде чем приступить к реализации этого проекта, прочтите и поймите следующее: Я не являюсь квалифицированным электриком, поэтому выполняйте этот проект на свой страх и риск. Хотя я сделал все возможное, чтобы сделать этот проект безопасным для других, пожалуйста, учтите, что это электрическая установка большой мощности. Существует потенциальная опасность как поражения электрическим током, так и пожара.

Приступайте к реализации этого проекта только в том случае, если вы принимаете на себя ответственность за весь возможный ущерб. Критично относитесь к моей реализации и обратитесь за советом к квалифицированному специалисту, если вы не можете самостоятельно оценить безопасность проекта.

Особенности

Данная конструкция имеет следующие преимущества:

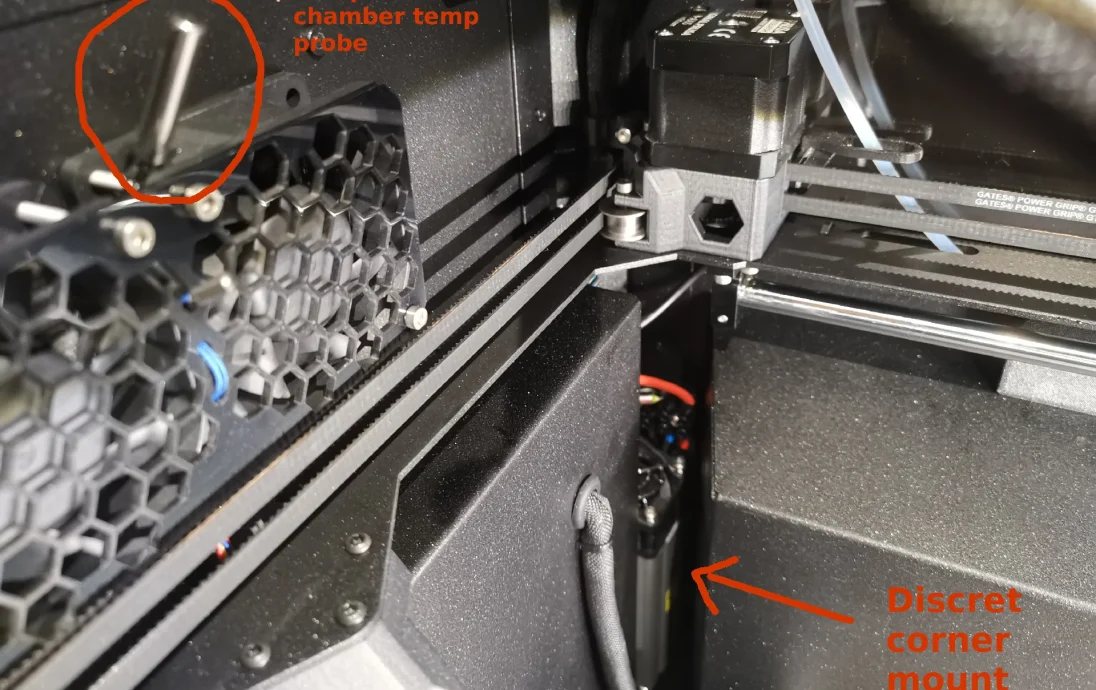

Позволяет установить нагреватель камеры без серьезных изменений корпуса принтера.

Имеет нагреватель мощностью 200 Вт, управляемый с помощью ESP32.

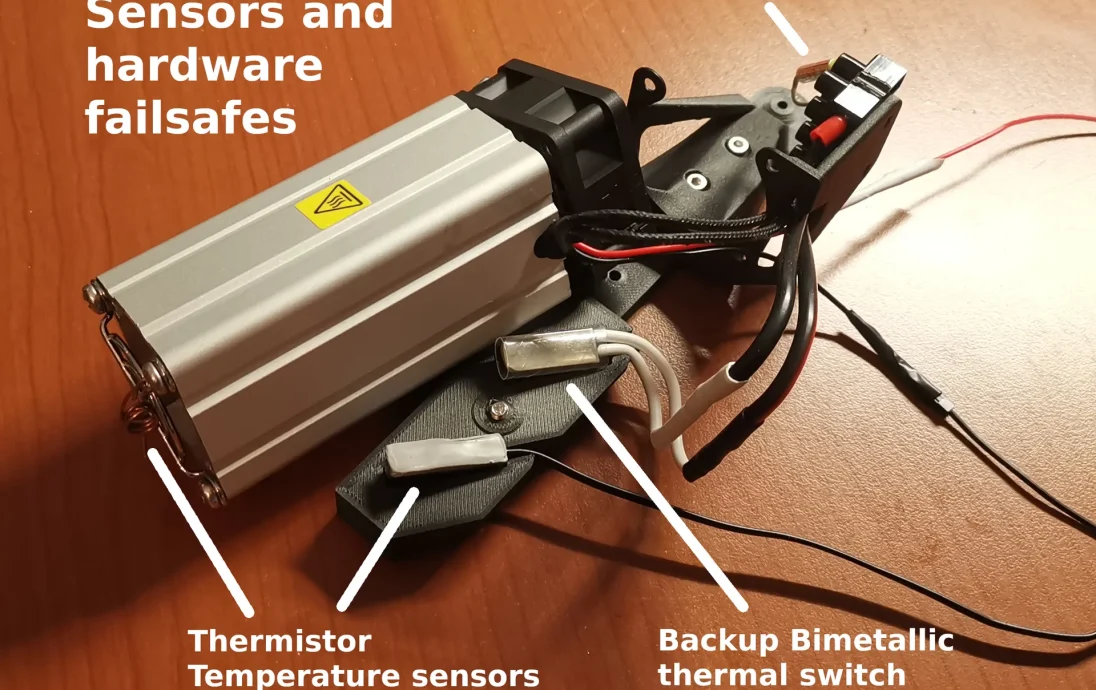

Стабильная температура поддерживается с помощью контура ПИД, информированного тремя термисторами:

Температура воздуха в верхней части камеры

Температура воздуха на выходе из обогревателя

Температура корпуса отопителя

Включает интеграцию PrusaLink API, которая гарантирует, что

Нагреватель используется только при печати материалами, требующими высоких температур (ASA,ABS,PC,PA и т.д.).

Нагреватель автоматически включается при запуске принтера.

Если принтер останавливается по какой-либо причине, либо из-за завершения печати, либо из-за возникновения проблемы, нагреватель автоматически отключается.

Код также обеспечивает дополнительное управление обогревателем по Wi-Fi, что позволяет вам

Удаленно считывайте всю необходимую телеметрию (температура, мощность нагрева, состояние принтера и т. д.)

Возьмите ручное управление нагревателем в целях тестирования.

Отменить или вызвать безопасное прерывание.

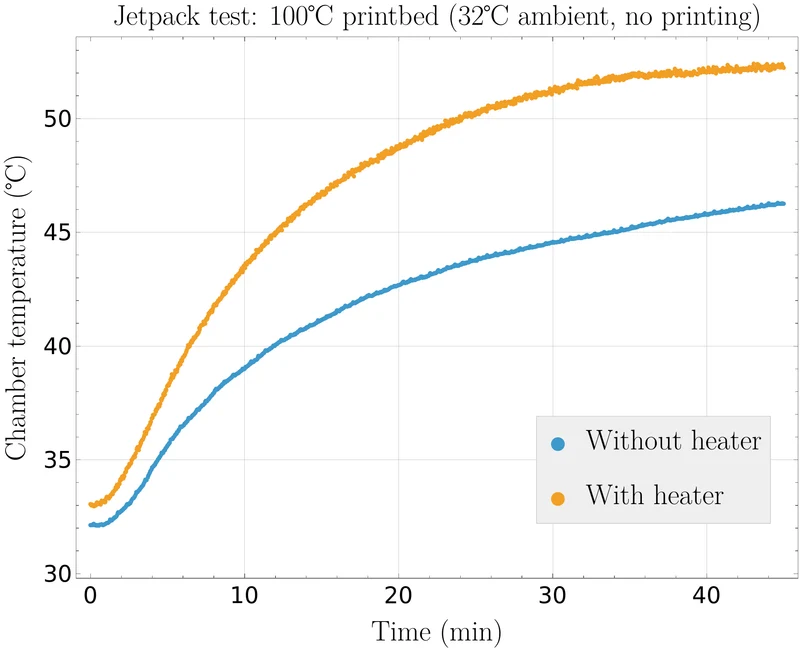

Когда вы печатаете материалами, требующими высоких температур в камере, этот нагрев��тель значительно сократит время нагрева и позволит вам гораздо легче достичь целевой температуры. Очевидно, что более быстрый запуск — это хорошо, но поддержание более высокой температуры в камере также уменьшает коробление отпечатков, а также должно значительно улучшить адгезию слоев некоторых материалов.

Безопасный дизайн

Как уже упоминалось выше, я не обладаю никакой квалификацией и не могу предоставить никаких гарантий безопасности. Однако, чтобы максимизировать безопасность этой конструкции, я реализовал следующие конструктивные особенности:

Использование питания 24 В. Прежде всего, я решил использовать нагреватель на 24 В. Работать с ним гораздо безопаснее, чем с питанием от сети, поскольку напряжение 24 В — слишком низкое напряжение, чтобы шокировать человека. Однако помните, что мощные токи все равно могут привести к повреждению, если какой-либо провод с��учайно закоротится. Недостаток использования питания 24 В вместо сетевого питания заключается в том, что обогревателю требуется отдельный источник питания (БП), но я решил, что дополнительная безопасность стоит дополнительного места, которое занимает блок питания.

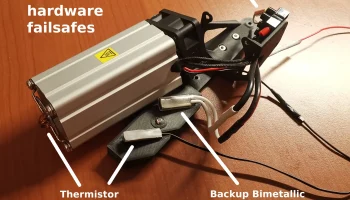

Управление нагревателем. Чтобы свести к минимуму опасность возгорания или повреждения принтера, я предусмотрел в нагревателе несколько резервных уровней защиты:

Первичное ПИД-регулирование: Нагреватель управляется с помощью данных датчика. В принципе, это должно препятствовать тому, чтобы нагреватель когда-либо достигал температур, которые могут повредить его или его окружение. Это реализовано в s
