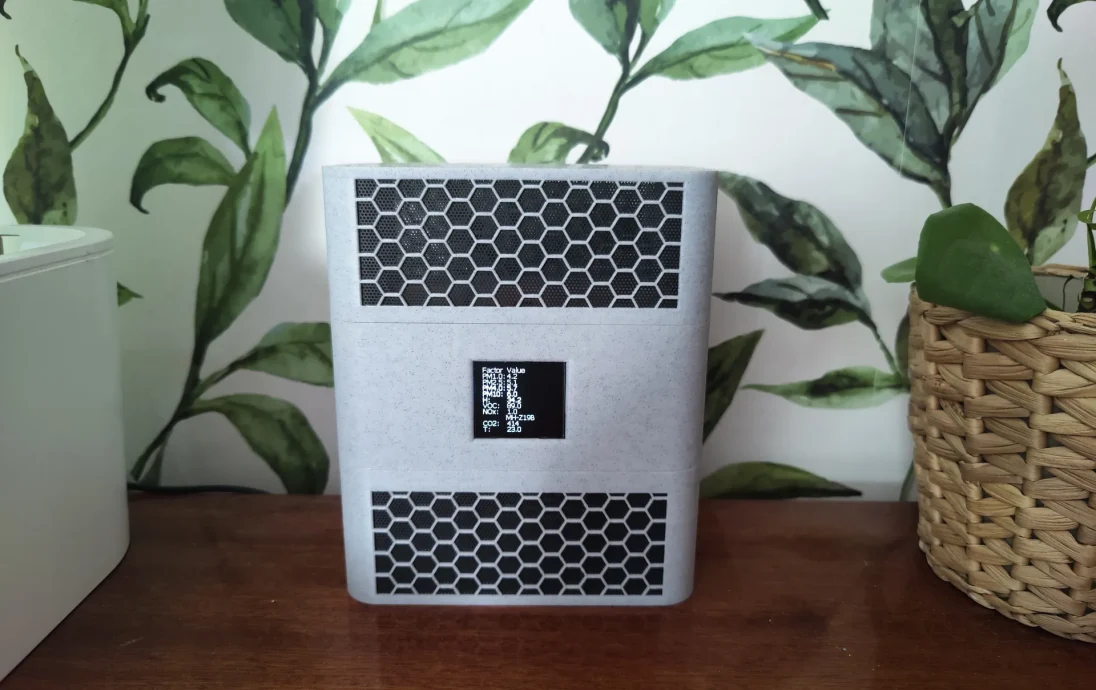

Датчик качества воздуха SEN5x MH-Z19 SSD1327

Здравствуйте;

Я хотел бы представить свой взгляд на датчик качества воздуха, сделанный из:

Плата ESP32
SEN55 — датчик PM/NOx/VOC
MH-Z19 — датчик CO2
SSD1327 — дисплей

Для шасси потребуется:

Нити

Geetech мрамор PLA
FiberFlex 30D (ТПЭ ТПУ)

Не для печати:

Магниты 6х2 мм — х8
Саморезы 3 мм длиной около 10 мм — 5 шт.
Вставки 3 мм — х5
«компьютерная сетка» на Алиэкспресс
Разъем USB-C
части, упомянутые в начале.

Состоит из 3 частей и 3 уплотнений.

нижний — имеющий дополнительную стенку по сравнению со средней;
средний — содержит все электрические компоненты;
верх — у которого нет стен.

Сборка:

размещайте вставки и магниты, соблюдая полярность
отрежьте одну полоску сетки размером примерно 48 х 450 мм и вставьте ее в нижнюю часть.
Возможно, потребуется потянуть его за что-нибудь заостренное с другой стороны между сотовой решеткой, особенно при прохождении углов.
Если он закрывает сотовую решетку сверху вниз. Хорошо, если не отрегулировать второй, а лучше поставить нижний. Обрезаем лишнюю часть.
Поместите самый большой уплотнитель из ТПУ между нижней и средней частью.
Свинтите их вместе

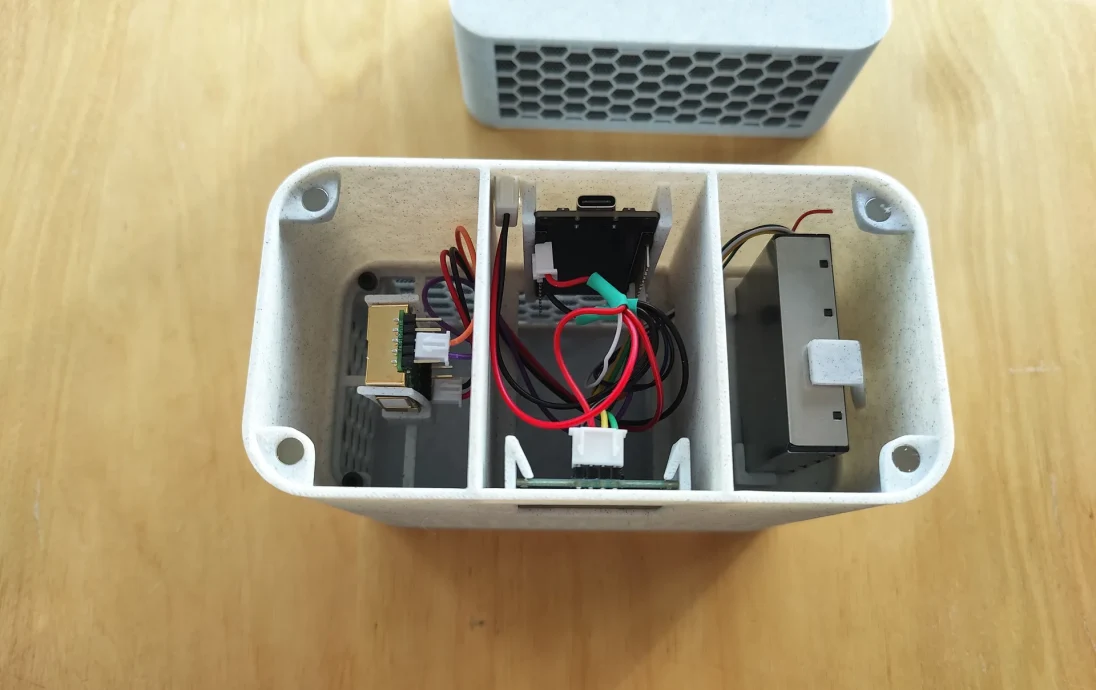

Разместите Ваши электронные компоненты
Дисплей — отогнуть верхние рычаги наружу, нажать дисплей вниз;
ESP просто сползает вниз
MH — разложите «ворота» снаружи и положите их вниз
СЕН:
поместите другие уплотнения ТПУ
поместите SEN под углом так, чтобы нижняя часть совпадала с боковыми кронштейнами, а верхняя часть касалась стены
проверьте, на месте ли уплотнители ТПУ
переместите верхнюю часть SEN под крепежный рычаг
Прикрепите верхнюю часть

Примечания:

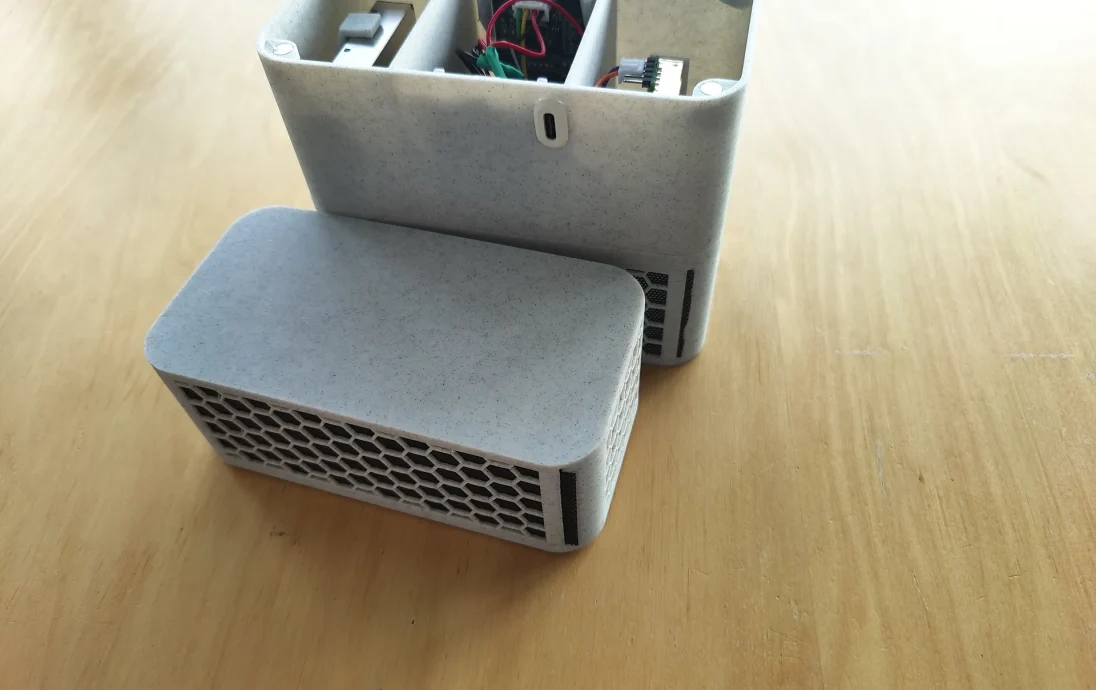

Верхняя часть удерживается на магнитах для удобства обслуживания;
Нижний прикручивается к среднему для обеспечения герметизации.

Спецификация SEN требует и��оляции впускных и выпускных каналов, и я не смог использовать готовые уплотнения, такие как резиновые кольца, поэтому, по моему мнению, необходим ТПУ.

Я перейду к размещению моей конкретной конфигурации ESPhome:

— Начать бегать довольно легко;

— DYOR и настройте конфигурацию в соответствии с вашим вариантом использования;

Печать с использованием энергонезависимых материалов PLA и TPU.

По сути, вы можете рассматривать это как платформу для вашего собственного датчика качества воздуха с различными датчиками.

Что нужно улучшить:

— Трудно завинтить болты под зажимом SEN и магнитами.

— После тепловидения я уверен, что значительного повышения температуры не наблюдается, но в вашем случае вы можете рассмотреть возможность добавления двойной стенки внутри средней камеры.

Имейте в виду, что размер вашего датчика может отличаться, например, мой модуль SEN отклонялся примерно на 1 мм от их 3D-модели.

На моем принтере понадобились опоры:

магнитные держатели верхней части
Смещение стены средней части, проходящее внутрь нижней части
держатели пластин средней части
