15-сегментные часы

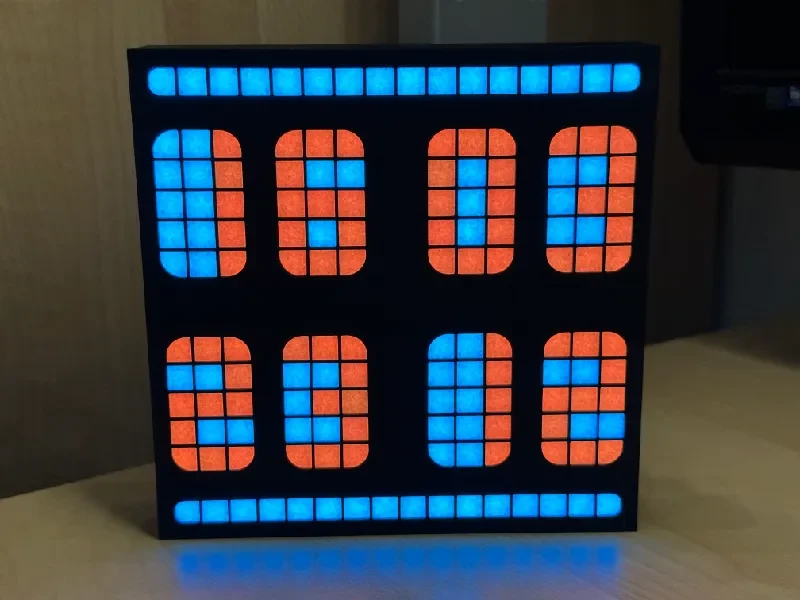

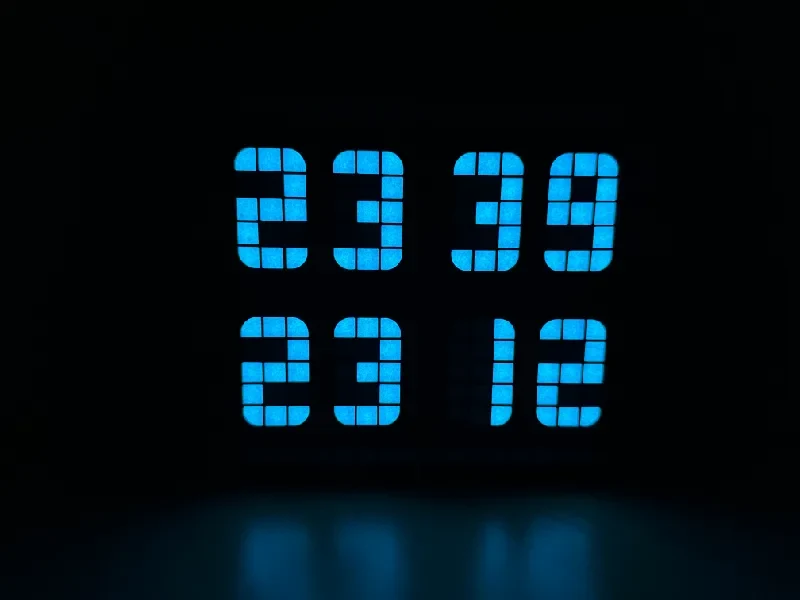

15-сегментные часы с использованием светодиодной матрицы 16x16.

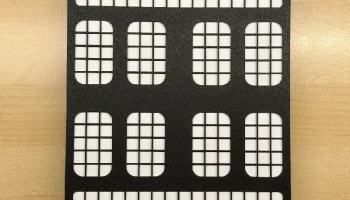

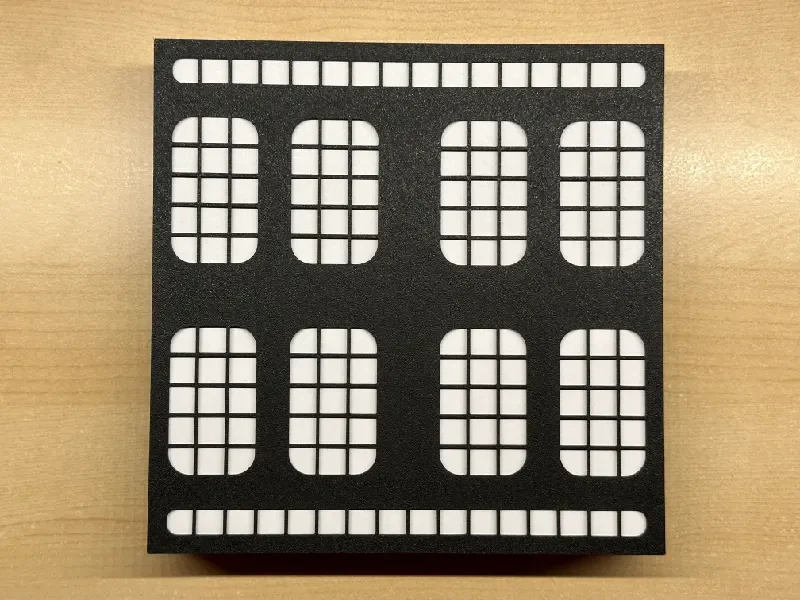

Эти цифры должны выглядеть намного красивее, потому что к ним добавлены закругленные углы, и все цифры будут иметь одинаковую высоту, что, по моему мнению, всегда является проблемой дизайна в хорошо известных цифрах с 7-сегментным дисплеем… Также можно было бы отображать лучше буквы...

Очень легко распечатать и собрать.
Только 3 провода припаять.
Для печати не требуются опоры.
Дисплей может отображать время, дату, день, месяц, температуру и ...?.. (может быть, у вас есть хорошая идея?)
Две линии светодиодов можно использовать для эффектов или специальных уведомлений/функций...
Веб-интерфейс для изменения настроек.

Видео:

Автор музыки: использовала бесплатную музыку из Apple iMovie.

Необходимые детали:

1 светодиодная матрица 16x16 (Используйте эту. Детали предназначены только для нее.)
1x плата микроконтроллера ESP32 (использование ESP8266 невозможно из-за его низких характеристик.)
1x USB-источник питания 5 В / >= 3 А
1x кабель Micro USB 3 м
1 кусок белой бумаги DinA4, обрезанный до размеров 160x160 мм и используемый в качестве рассеивателя.

Код:

Код можно найти в моем репозитории GitHub.
ВАЖНО: При добавлении драйверов платы ESP32 обязательно выберите версию «2.0.17» плат «Espressif ESP32», а не версию ≥V3.0.0, которая не будет компилироваться!
Первая версия «V1.0.0» может отображать текущее время и дату.
Показанный веб-интерфейс также включен для управления настройками.
Дополнительные функции будут позже...

Веб-интерфейс:

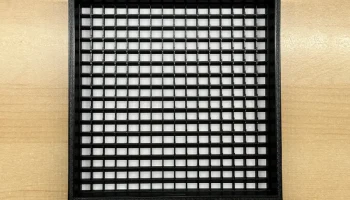

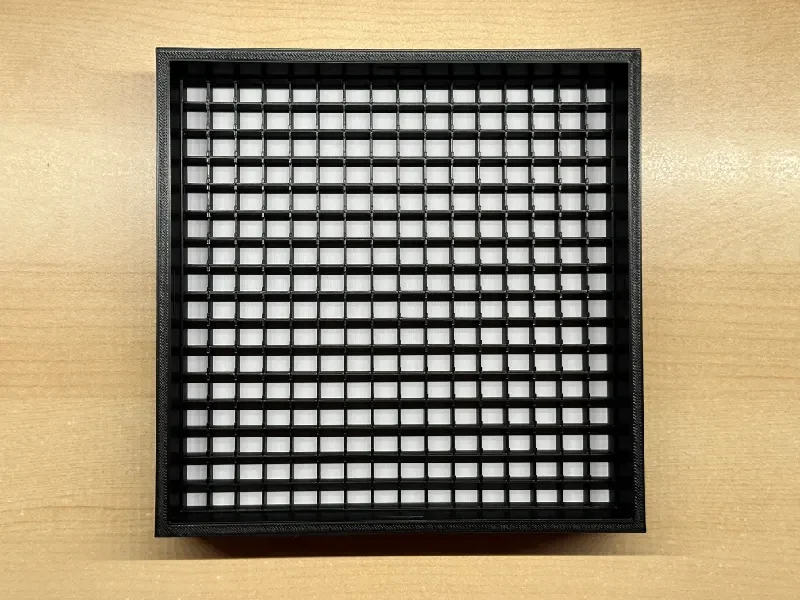

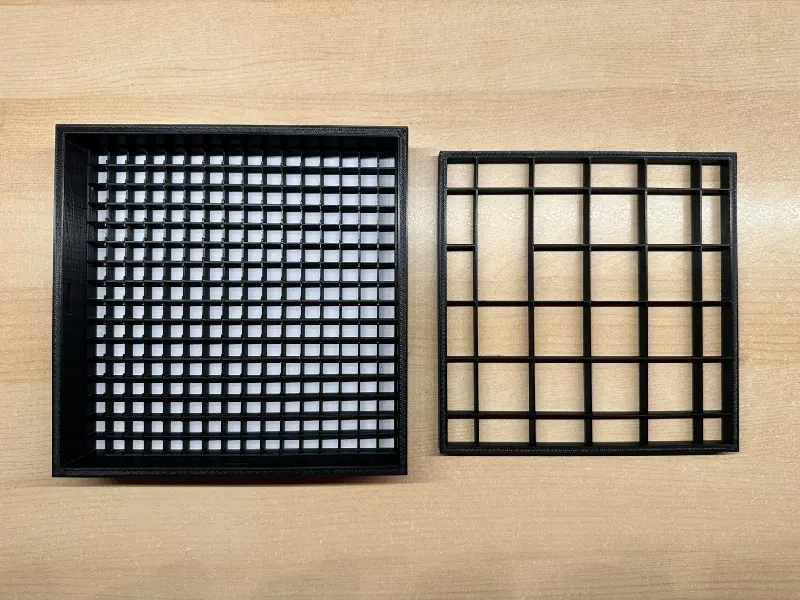

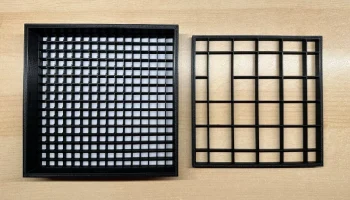

Инструкции по печати:

Для всех частей не требуются опоры.
Используется черновой профиль 0,3.
Использован текстурированный лист.
В моих тестах использование полей не потребовалось, потому что я тщательно очистил свой текстурированный лист жидкостью для мытья посуды с помощью губки, а затем снова нанес на принтер изопропаноловый спирт, чтобы детали действительно хорошо приклеились.

Проводка:

Соединять детали этих часов максимально просто.
Возможно, вам придется припаять 3 соединения только к ESP32.

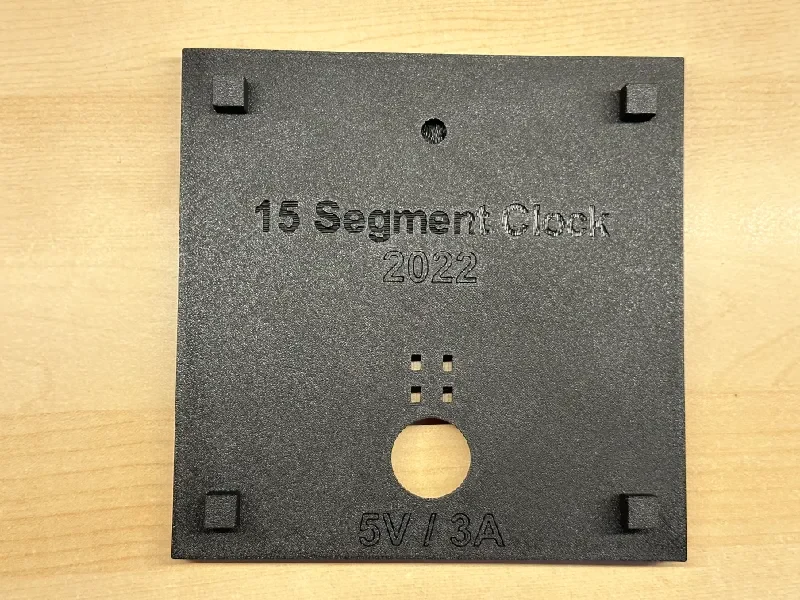

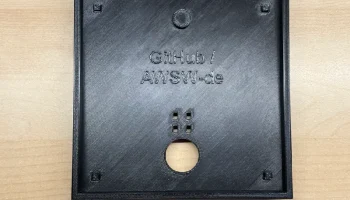

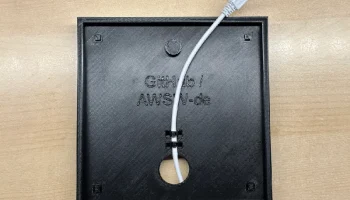

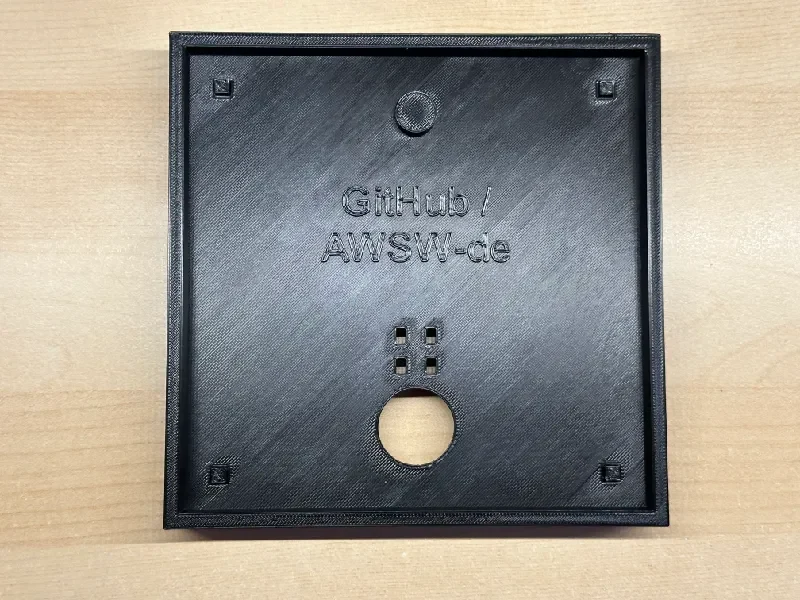

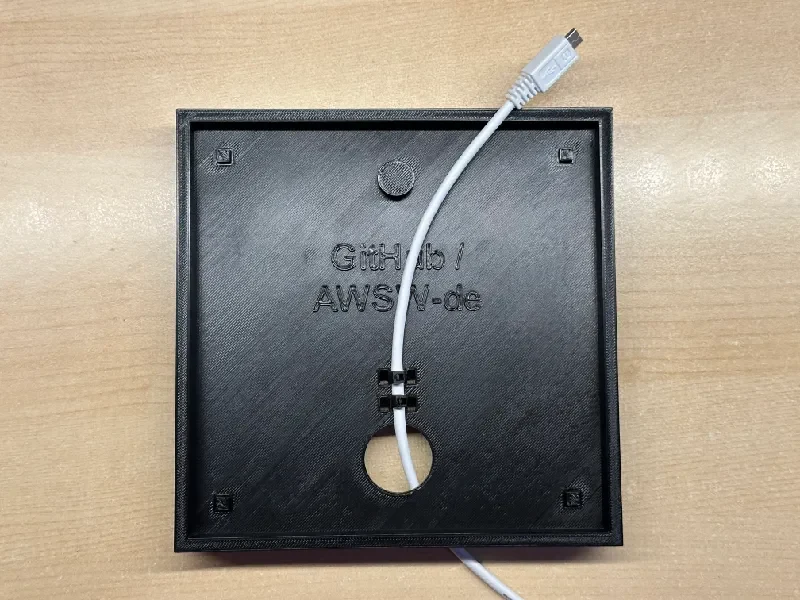

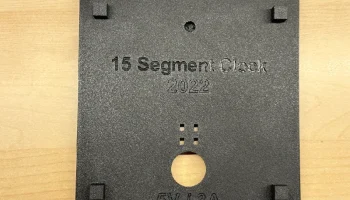

4 небольших отверстия в крышке можно использовать для 2 небольших кабельных стяжек для фиксации кабеля питания.

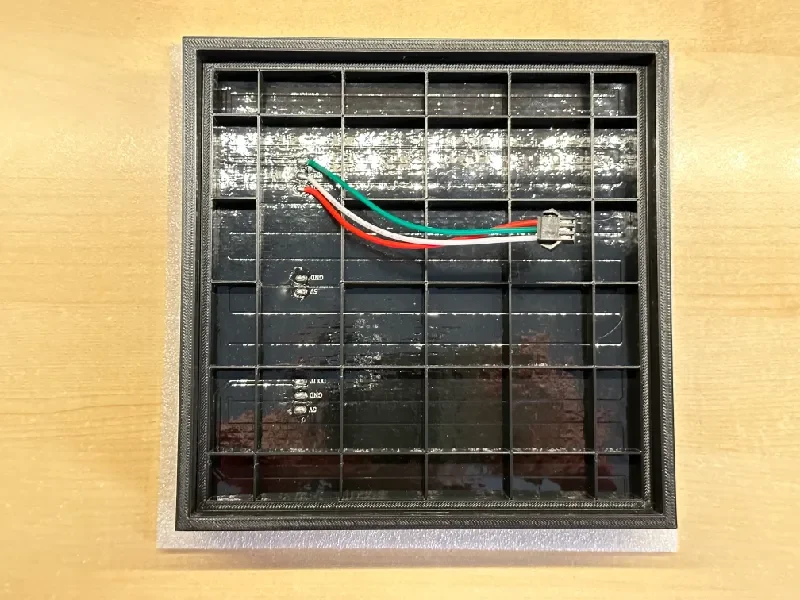

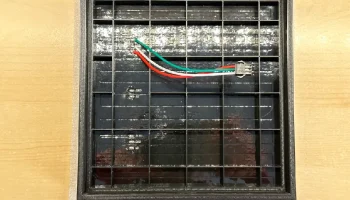

Посмотрите на изображения, как р��сположить светодиодную матрицу в передней части, чтобы обеспечить правильное направление светодиодов. Загрузите код, протестируйте его и закройте кейс!

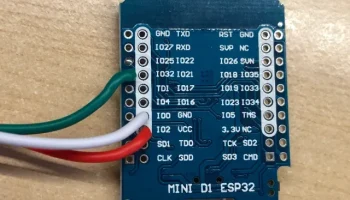

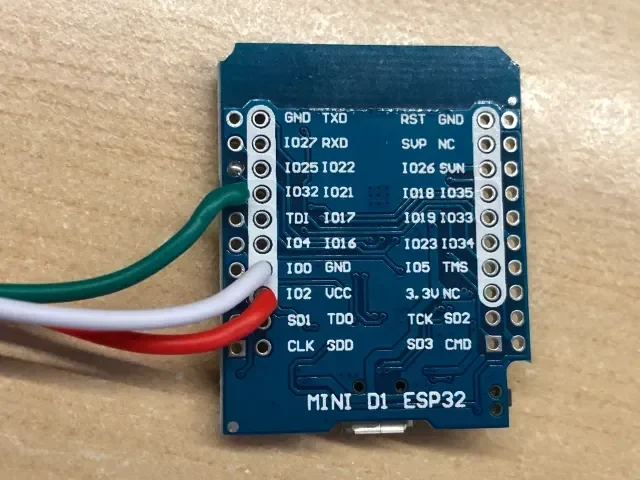

Пожалуйста, проверьте таблицу, какие контакты подключены для проекта, а также изображения:
ESP32: Светодиодная матрица: Цвет провода:
ВКК 5 В Красный
Земля Земля Белый
IO32 DIN З��леный

Еще несколько идей для этого дисплея:

Время/Дата (включено в версию 1.0.0)

Температура +36°С

Температура -12°F

День: Вс.

Дата: 30.12.

Удачной печати :)
