Корпус для платы разработчика WT32-SC01 с подставкой/акку..
Это минимальный корпус для платы разработчика WT32-SC01 ESP32, который включает в себя контроллер заряда USB-C, литий-ионный аккумулятор и выключатель питания.
Корпус был разработан на основе платы разработчика V3.2, у которой есть стойки по углам. Они используются только для позиционирования платы внутри корпуса.
Особенности корпуса:
Кнопка сброса на задней панели с использованием живого шарнира
Подставки для экрана, удерживающие экран в положении рядом с передней частью корпуса.

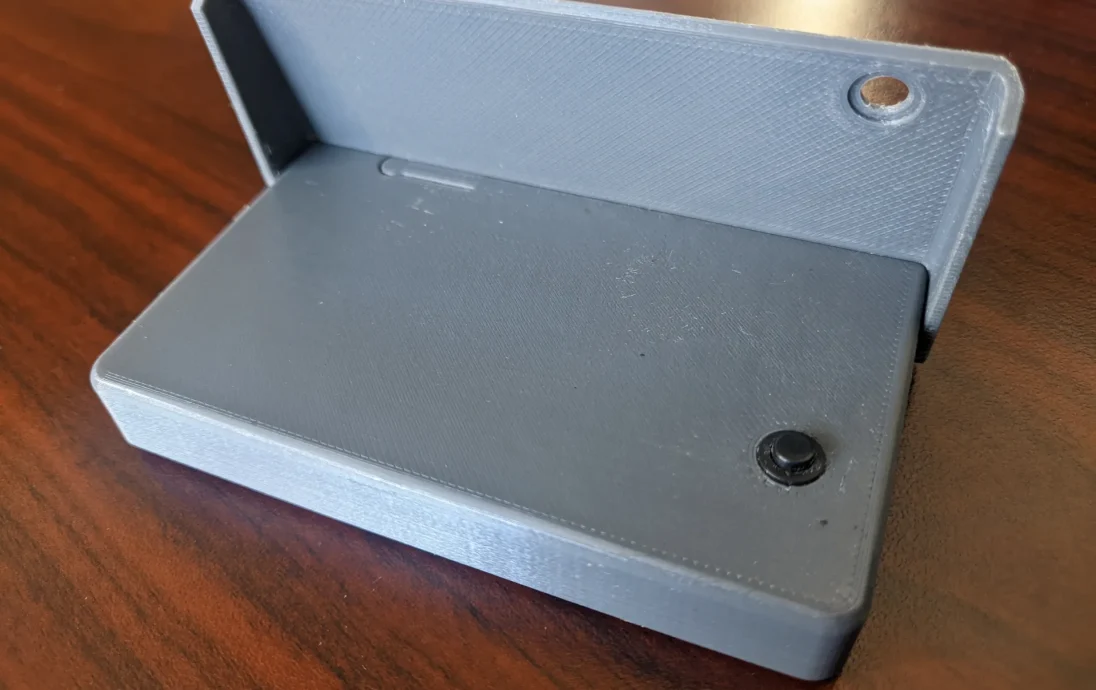

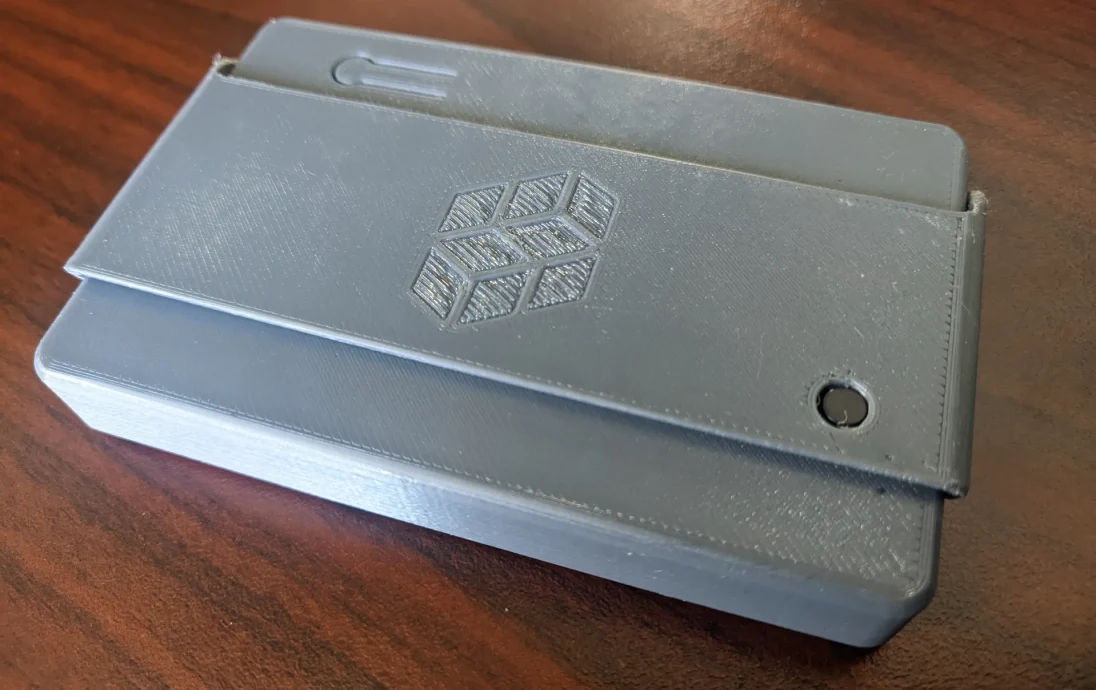

Складная подставка, закрывающая выключатель питания во избежание случайного включения.
Предоставление контроллера заряда USB-C
Предоставление литий-ионного аккумулятора
Предусмотрено место для выключателя питания Push-on/Push-off.

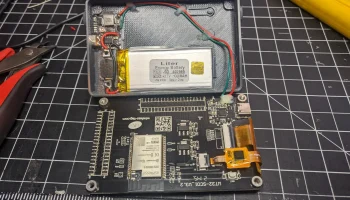

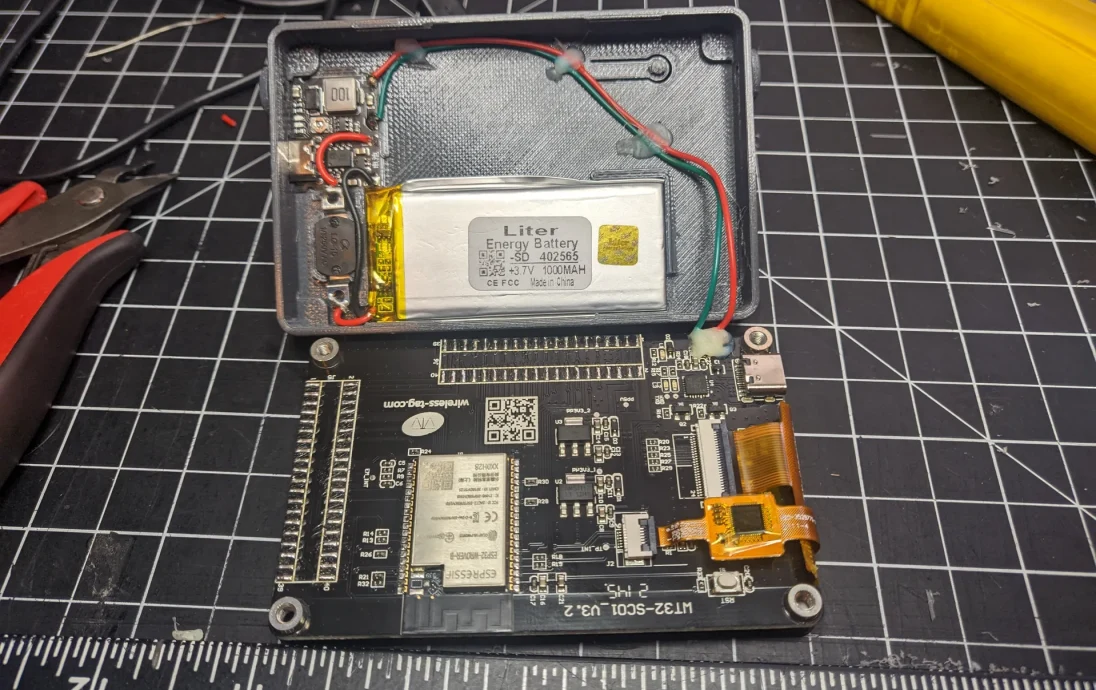

Его можно использовать с WT32-SC01 отдельно, без переключателя/зарядного устройства/аккумулятора, если хотите, при желании вы можете добавить другие биты позже. Вам нужно будет припаять выводы аккумулятора и контроллера заряда, а также припаять несколько проводов от контроллера заряда к контактам ввода питания на WT32-SC01. Проверьте в руководстве WT32-SC01 ориентацию площадки (±) и убедитесь, что вы правильно подключили ее к контроллеру заряда. Если вы повернете его задом наперед, вы взорвете конденсатор EMI… Видимо...

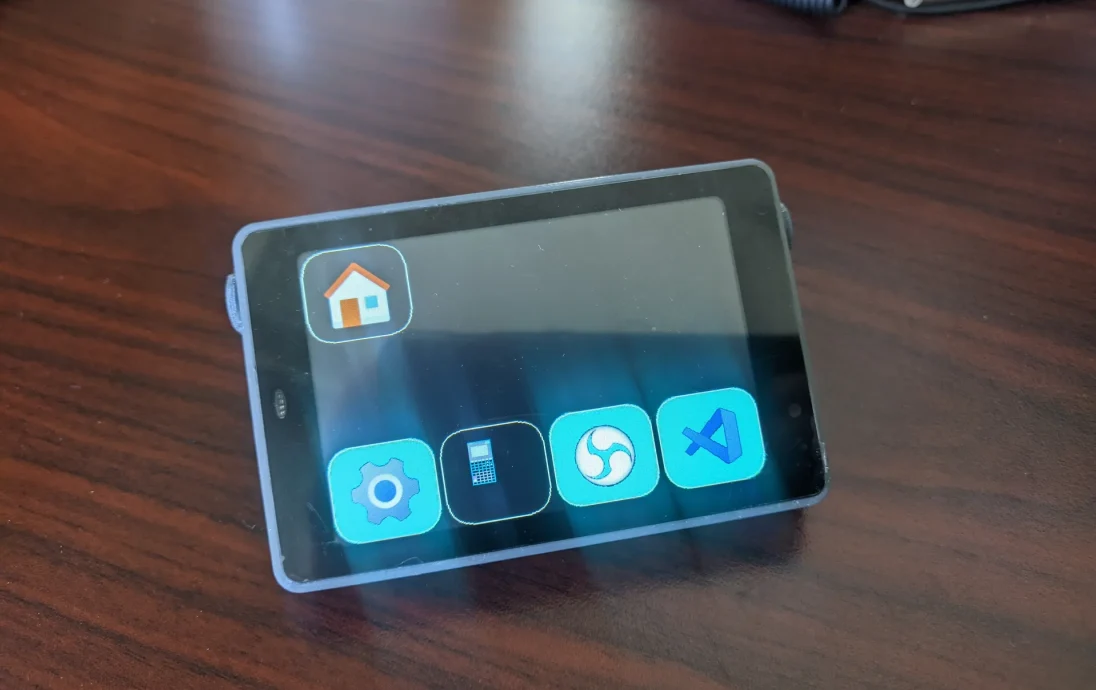

Корпус придется слегка согнуть, чтобы плата прошла мимо опор экрана, но тогда экран «зафиксируется» на месте. Стекло будет сидеть на внутренней опоре, а внешние элементы будут просто удерживать экран на месте. В результате создается приятное ощущение твердости при прикосновении к экрану для активации кнопок, поскольку сам экран поддерживается.
Напечатано с толщиной слоя 0,1 мм, но все, что имеет толщину слоя до 0,2 мм, должно работать нормально. Я нарисовал опоры для USB-портов и отверстий для петель на корпусе, а также опоры для петель на подставке, и все получилось великолепно. Я распечатал корпус без опор и обнаружил, что отверстия достаточно малы, чтобы их можно было перекрыть PETG.
Настройки печати
Бренд принтера:
Пруса
Принтер:
i3 МК2.5
Плоты:
Не имеет значения
Поддерживает:
Нет
Разрешение:
0,1 мм
Заполнение:
50% адаптивный кубический
Нить: универсальный PETG серый
