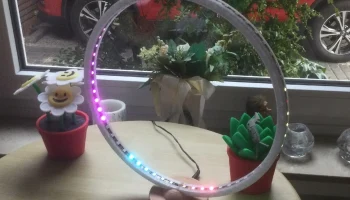

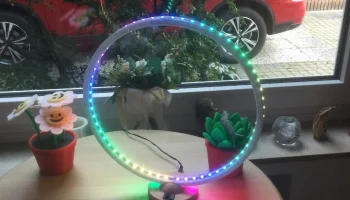

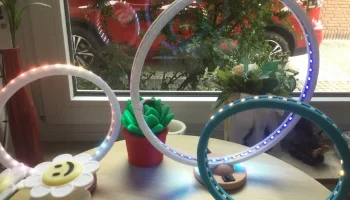

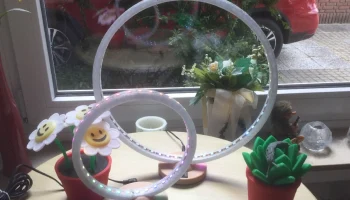

Кольцевая лампа Dual V2 (настраиваемая)........

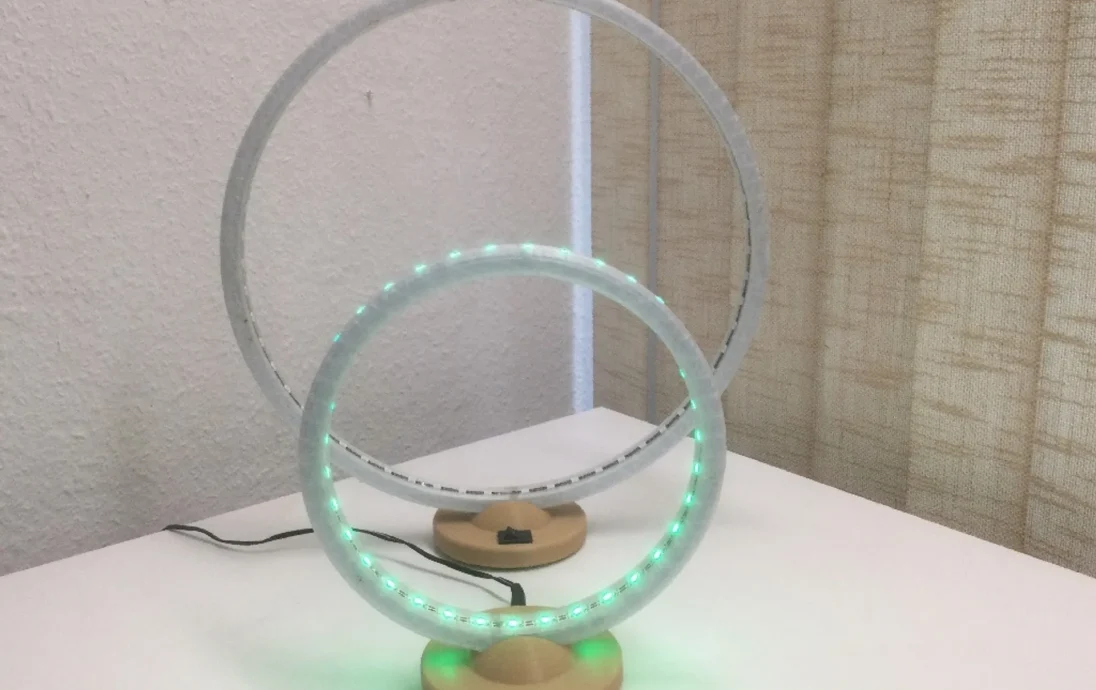

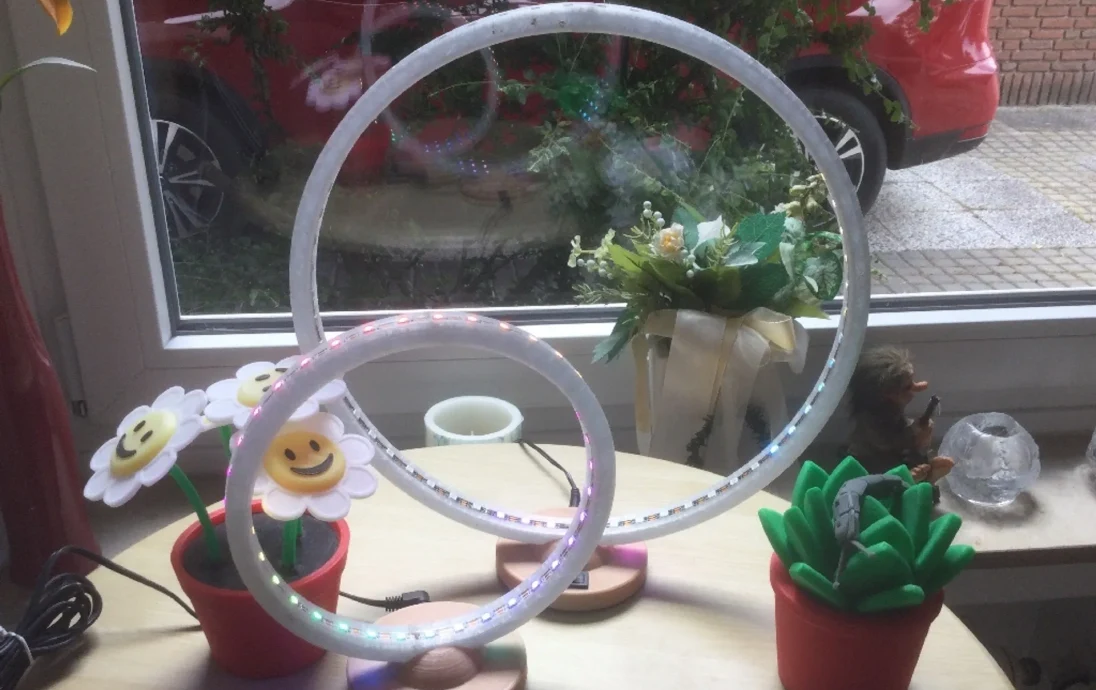

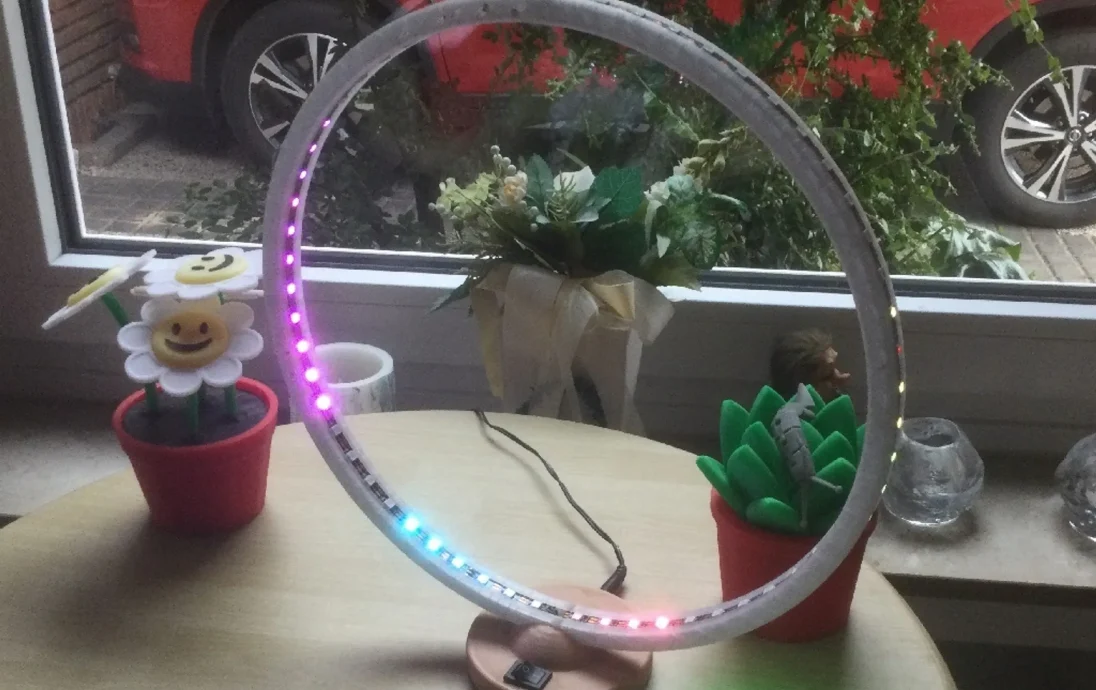

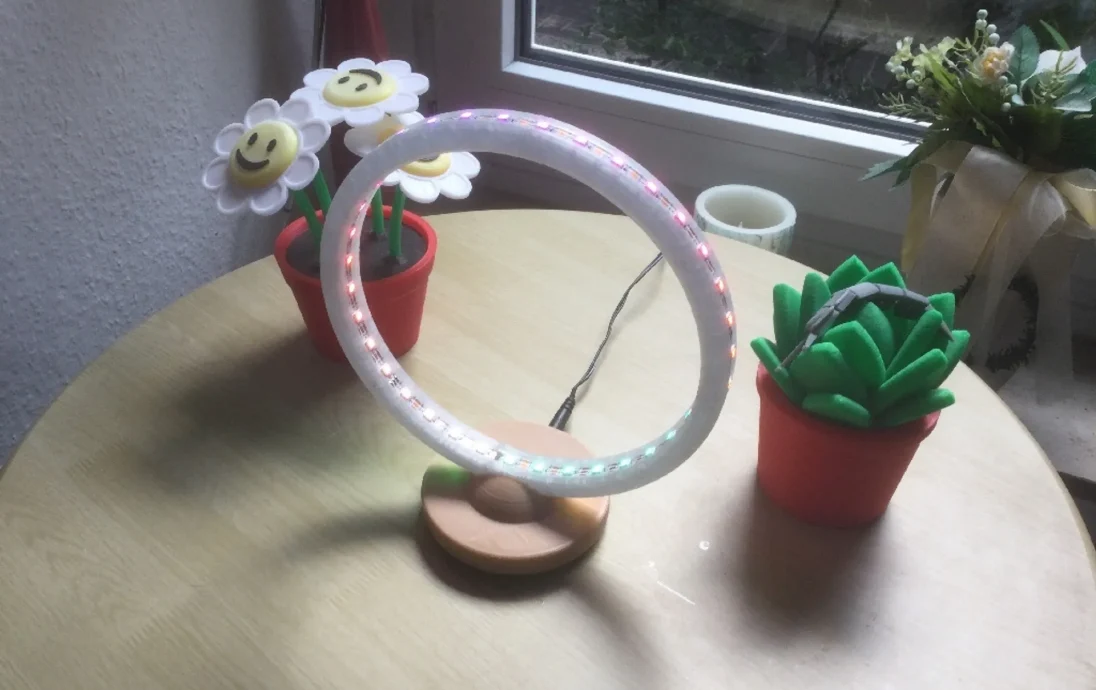

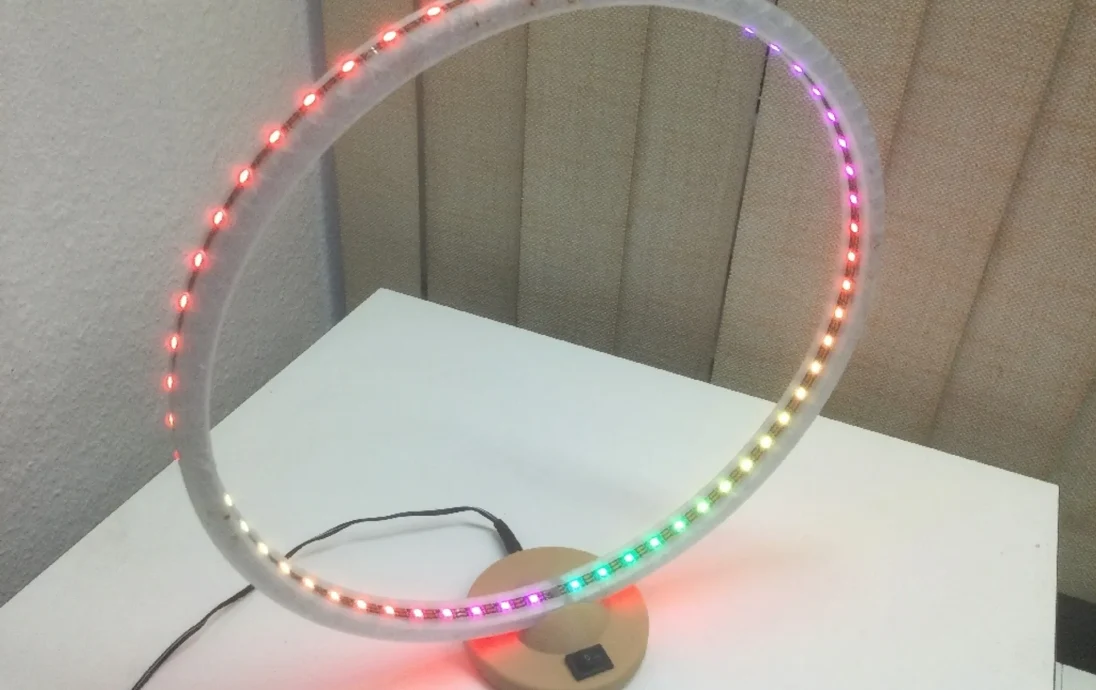

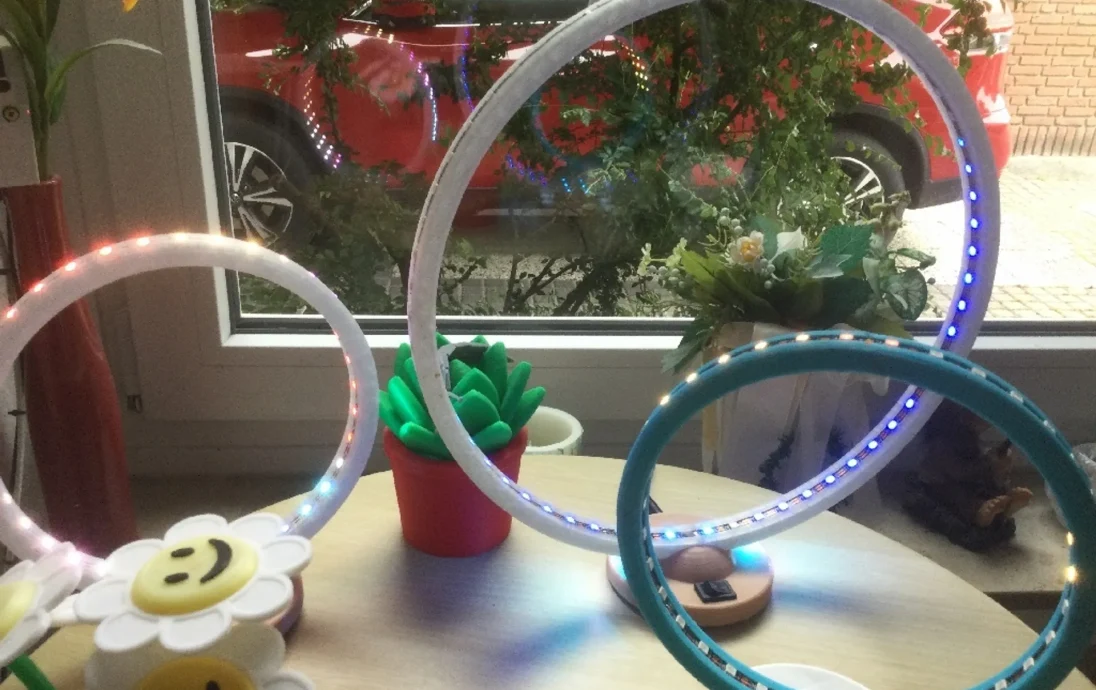

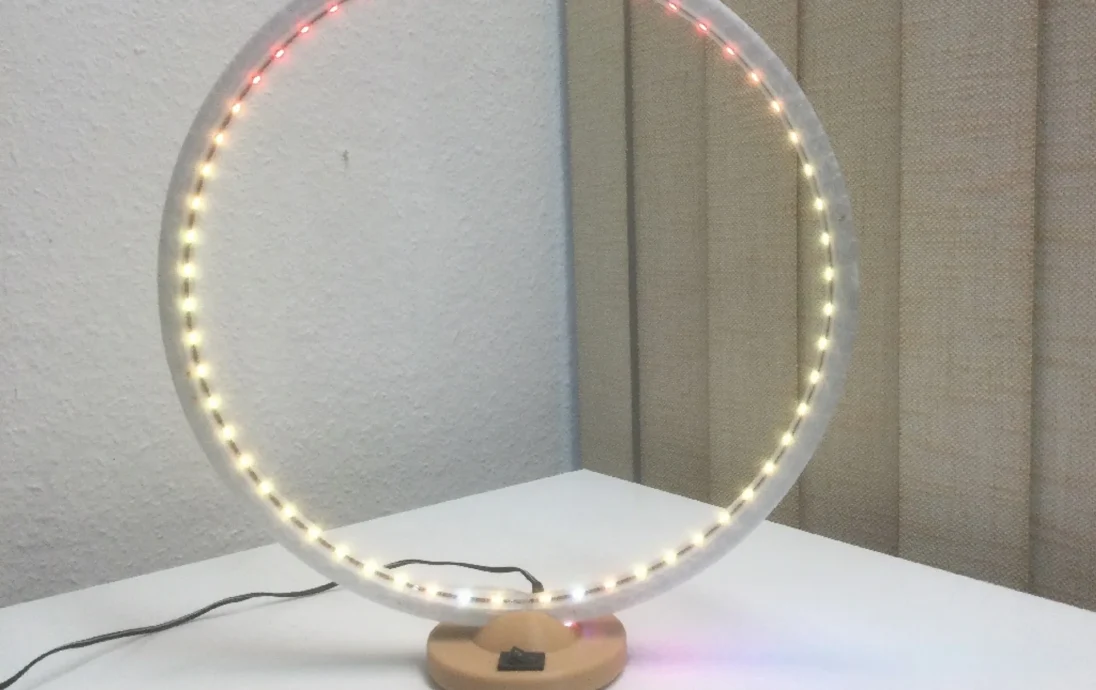

Маленькая кольцевая лампа диаметром 330 или 200 мм. Чтобы иметь возможность

Существует V1 этой модели: https://www.thingiverse.com/thing:4817409 (Звездные врата)
Существует V3 этой модели: https://www.thingiverse.com/thing:4904677 (Halo)

Вот ссылка, где вы можете увидеть новую версию в действии. Работает режим «Гонка».
Кольцевая лампа V2 Режим гонки

Ключевые особенности:

При разработке я имел в виду несколько ключевых особенностей:

° простая и чистая печать
° любой ценой избегайте наклеивания светодиодных лент на спину.
° добавить простой отсек для электроники.
° управление проводами
° легко распечатать.
° нет необходимости устанавливать хлипкие колышки, которые могут не печатать или оторваться позже.

Требования:

1x источник питания 5 В
1x разъем питания
1x переключатель
1 светодиодная лента. (60 пикселей/м или более)

ВНИМАНИЕ! Вам нужна светодиодная лента без резинового купола. Просто простая гибкая печатная плата с припаянными светодиодами и резисторами.

Я использовал полоску размером 60 пикселей/мм и в итоге использовал в общей сложности 118 светодиодов (58/60) для большой версии и 70 светодиодов (34/36) для меньшей версии. Вы можете уменьшить количество светодиодов для внешних колец на два светодиода, так как они все равно большей частью закрываются цоколем.

Печать:

Вам нужно распечатать розетку, крышку и четыре части кольца. В одном из сегментов кольца имеется отверстие для проводки. Другой файл, отмеченный значком 3x, необходимо распечатать три раза.

Убедитесь, что вы выбрали соответствующие файлы для радиуса. Головка для кольца диаметром 100 мм (R100) не подходит для кольца радиусом 165 мм (R165), и наоборот.

Еще одна ва��ная вещь: используйте плот. Да, плотам требуется время, чтобы распечататься, и они также съедают много пластика, но то же самое происходит и с сегментами колец, и один-единственный выход из строя или деформированный и, следовательно, непригодный для использования сегмент кольца тратит еще больше пластика. Особенно при возникновении проблем с температурой в углах печатной платформы, плот экономит нить, а не наоборот. Таким образом, добавление одного часа на сегмент кольца не так уж и плохо ��о сравнению с полным сбоем после 3 часов печати. Лучше сделать это правильно с первого раза, чем сначала несколько раз терпеть неудачу. Бонусный эффект: кольцо будет выглядеть более или менее одинаково с обеих сторон, и это здорово.

Подготовка:

Прежде чем приступить к сборке, необходимо убедиться, что направляющие светодиодной ленты свободны и просты в использовании. Снимите опоры и ногтем большого пальца проверьте направляющую. Подойдет и очень маленькая отвертка. Просто убедитесь, что вы не повредите рельсы.

Я обнаружил, что лучший способ окончательно проверить направляющие — использовать одну светодиодную ленту. Поверьте мне. Вырезать один светодиод для этой детали стоит. Вы можете использовать его позже для других проектов или повторно прикрепить. Переместите светодиод через все пазы на всех частях кольца, чтобы обнаружить потенциальные опасности на дороге. Если светодиод становится все труднее нажимать, проверьте кольцевую секцию, очистите ее и повторите попытку. Если у вас возникнут трудности с небольшим участком полосы, вы, как правило, также сможете устранить засор на дороге.

Следующий шаг — проверка используемых светодиодных лент. Они были сделаны из полосок меньшего размера и спаяны вместе. Убедитесь, что паяные соединения между полосами максимально плоские. Иногда они огромны и имеют каплю. При соединении 5 В или GND этого быть не должно, иначе мы столкнемся с кольцевой направляющей. Если вы обнаружили подозрительный участок, удалите устаревший паяльник с помощью паяльника. Не волнуйся. Они не разойдутся так просто. Только не нагревайте более одной точки соединения одновременно и дайте ей остыть, прежде чем нагревать следующую.

Теперь неплохо бы протестировать светодиодную ленту, если это возможно. В прошивке есть тестовый режим, который вы можете включить, чтобы активировать дополнительные возможности тестирования. В main.h вы найдете «ENABLE_TESTMODE», включите его. Поскольку в этом состоянии полоска обычно не разрезается, вам необходимо изменить количество светодиодов на полоску до общего количества, которое вы хотите протестировать. Таким образом, изменение количества светодиодов первых светодиодных лент на 300 в «configuration.h» должно помочь. Просто не забудьте изменить его обратно, иначе эффекты будут нарушены позже, поскольку они предполагают более длинную полосу.

Для тестирования войдите в веб-интерфейс и включите тестовый режи�� внутри глобального
