Я всегда хотел иметь контроль над воротами моего гаража через локальную сеть, но только когда myQ решил отключить поддержку Home Assistant, я столкнулся с ratgdo. Однако я не мог месяцами ждать, чтобы получить плату для него, и решил использовать доступные схемы, чтобы собрать ратгдо. Вся заслуга в исследованиях в области электроники принадлежит первоначальным создателям!

Это простой чехол с защелками для размещения электроники для собранного мной ratgdo, на котором также имеется классный логотип ESPHome.

Необходимые вещи
1 верхняя часть футляра с принтом. Вы можете выбрать другой цвет для части логотипа в слайсере.
1 нижняя часть чехла с принтом.
1x 30-контактный ESP32 (или любая поддерживаемая плата) (AliExpress).
1x печатная плата 40 мм х 60 мм. Я использовал двухсторонний стандартный PCP (Amazon, США).
2 винта M3x6 (для ESP32)
2 винта M2,5x6 (для печатной платы)
Некоторое сопротивление и МОП-транзисторы, как упоминалось в rat-ratgdo.
Как построить
Следуйте инструкциям rat-ratgdo, чтобы спаять электронику. В этой схеме я использовал два N-канальных МОП-транзистора 2n7000.
Распечатайте прилагаемые файлы дела. Я использовал высоту слоя 0,2 мм, сопло 0,4 мм и заполнение 20%.

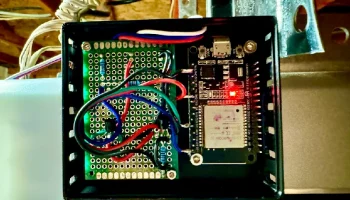

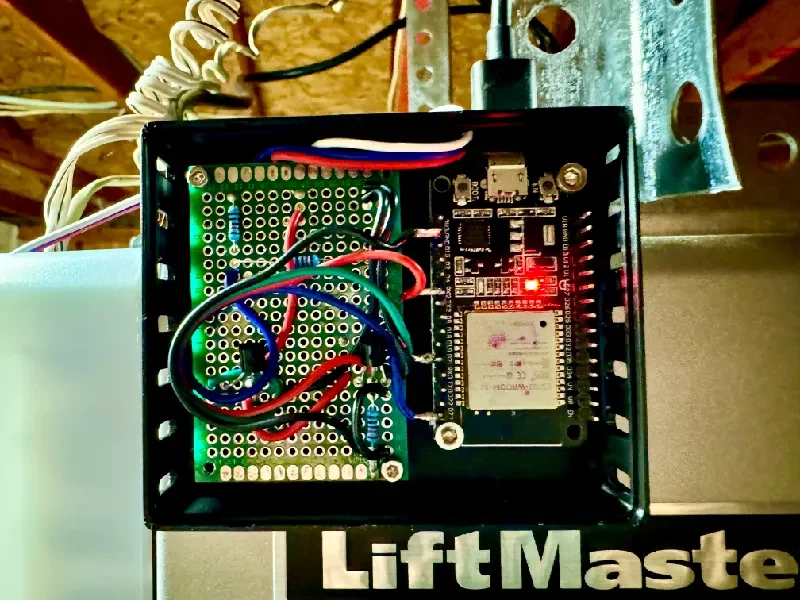

Расположите и закрепите все внутри корпуса и подключите кабель Micro USB к источнику питания. Любой адаптер питания USB подойдет.

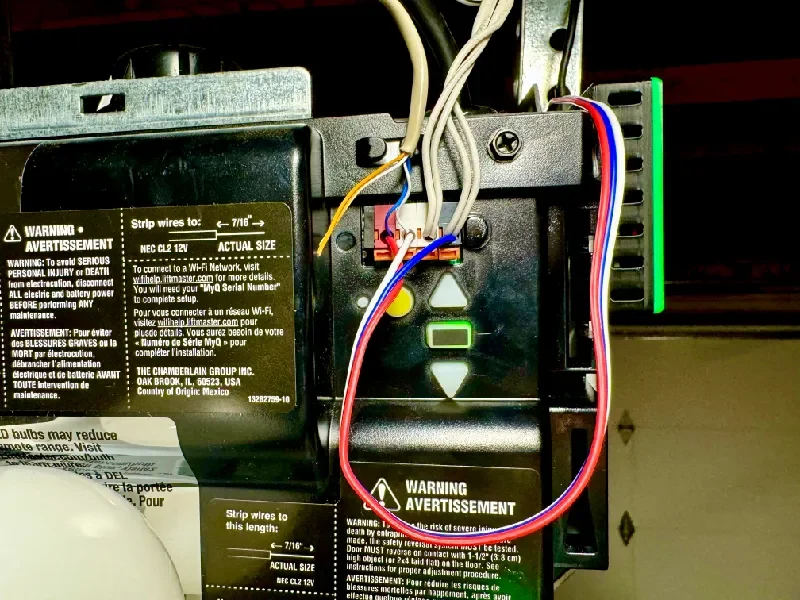

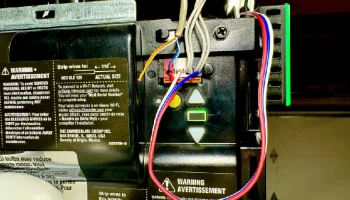

Выведите провода из отверстия в корпусе и подключите их к устройству открывания гаражных ворот. Следуйте инструкциям ratgdo.

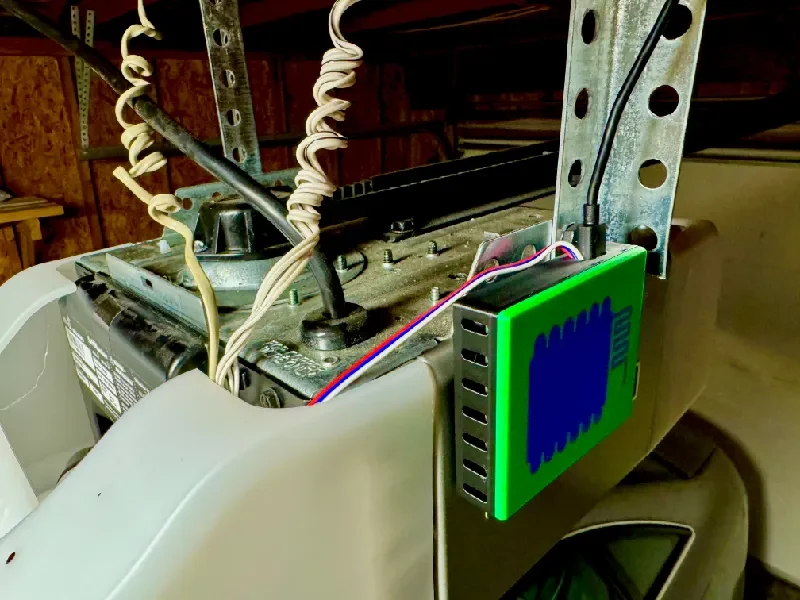

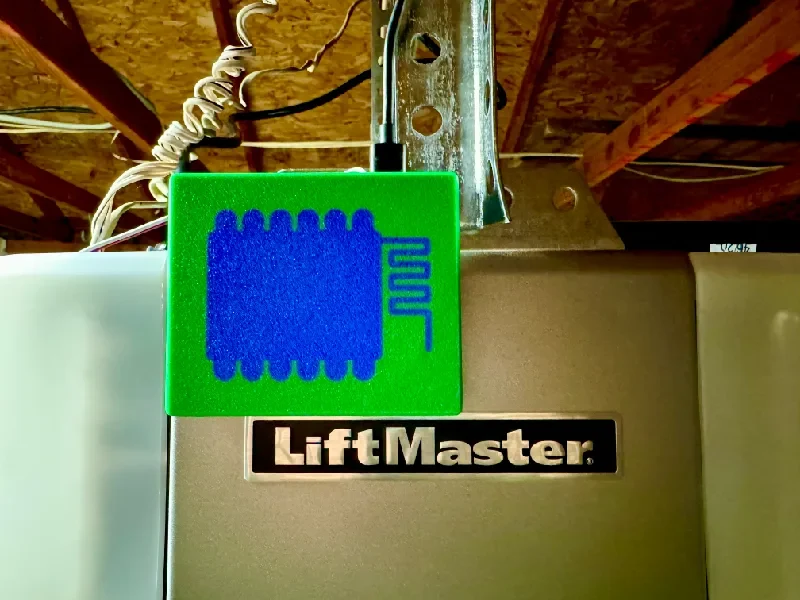

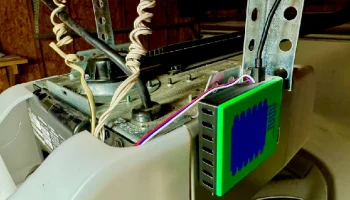

Закройте корпус и прикрепите его к механизму открывания гаражных ворот с помощью двустороннего скотча.
