Настольная подставка для электронной бумаги 4,2 дюйма......

Панель управления Epaper

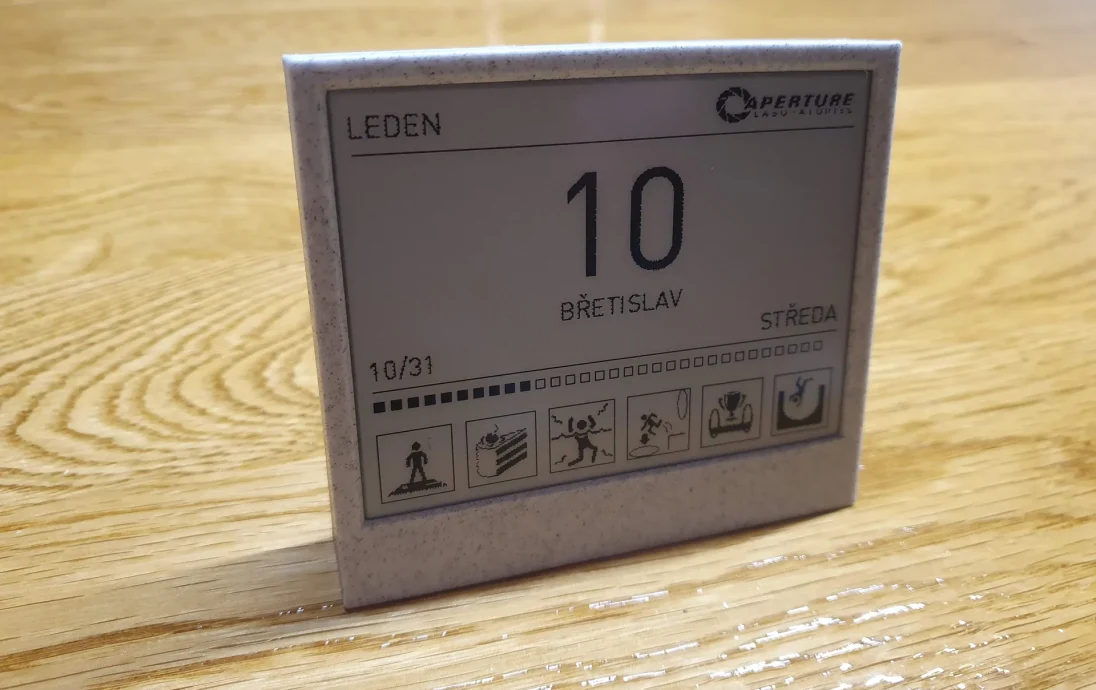

Дизайн используется для запуска сервиса zivyobraz.eu, где на дисплеях электронной бумаги можно определить что угодно (календарь, дату, данные датчиков, данные домашнего помощника и т. д.).

Варианты модели
Крепление датчика можно осуществить двумя способами — загружаются 2 варианта моделей.
Винт 2 мм (отверстие 1,9 мм)
скользить по заглушке
Инструкции по сборке

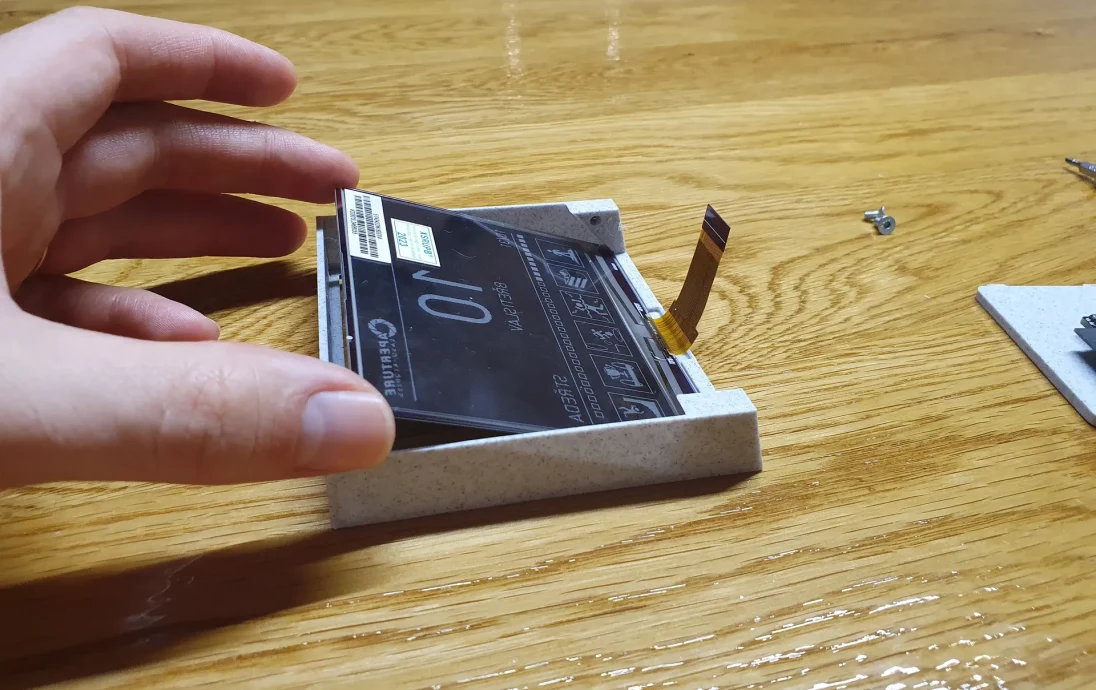

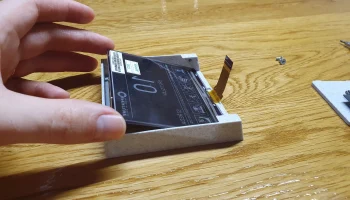

Поместите дисплей в рамку
сдвиньте BackWall вверх и наклоните вниз, пропуская гибкий кабель через отверстие
(дополнительно) Прикрепите винтами M3x4-6. Есть защелкивающиеся язычки, но я рекомендую закрепить их винтом.

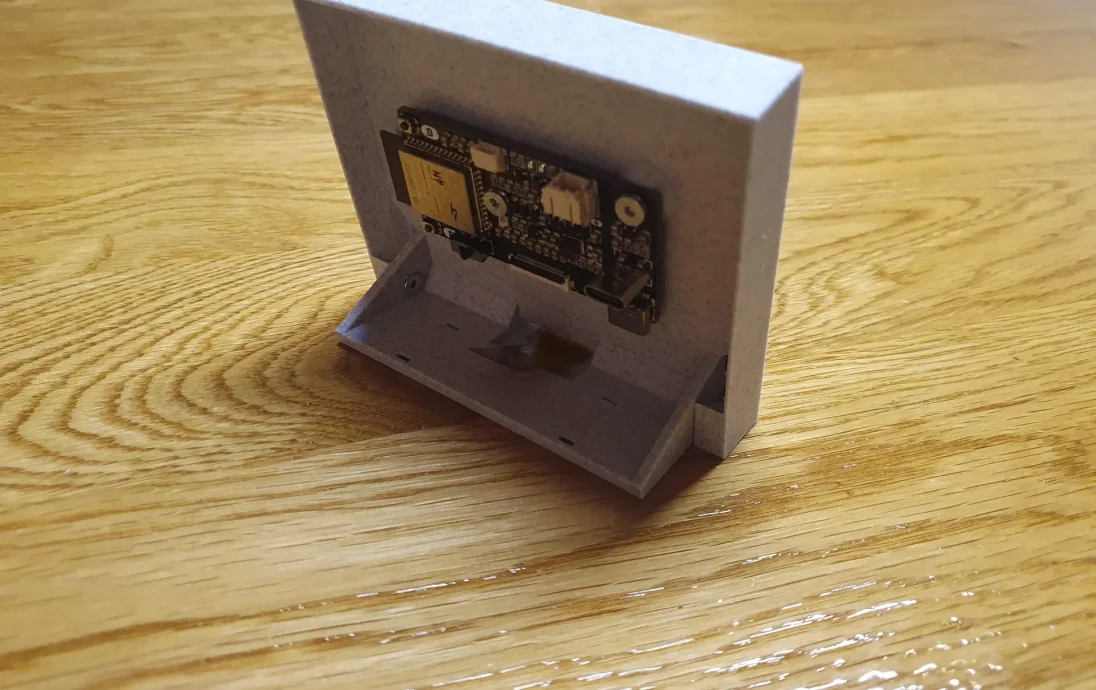

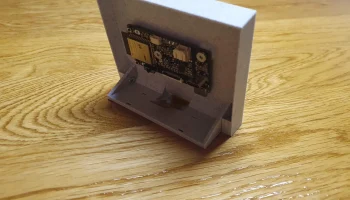

Прикрепите печатную плату (M3x4-6)

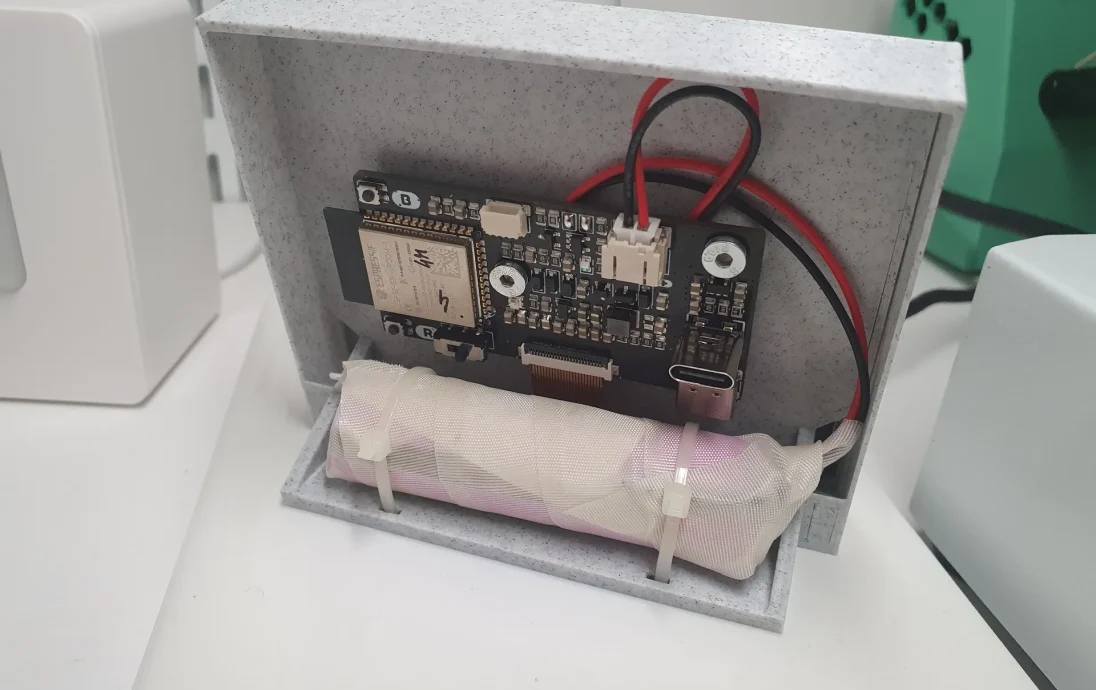

Прикрепите аккумулятор. Чтобы прикрепить подставку 18650, вы можете использовать каналы для застежек-молний или двустороннюю ленту.

Видео инструкции:

Коммерческое использование

Если вы хотите продать эту конструкцию или доработать и продать, свяжитесь со мной, и мы сможем заключить конкретный договор.

Корректировки

Не стесняйтесь делать ремиксы и корректировать. Предоставляется файл Fusion 360.

Аппаратное обеспечение

Плата управления

Печатная плата изготавливается Dronecz по индивидуальному заказу.

Репозиторий Github: https://github.com/dronecz/ES3ink

Твиттер: @dronecz

Распечатки: https://www.printables.com/cs/@Czechmaker_235513.

Возможно, он будет доступен на Тинди или просто напишите ему в Директ.

Датчик температуры

Датчик LaskaKit SHT40

Доступно здесь: https://www.laskakit.cz/laskakit-sht40-senzor-teploty-a-vlhkosti-vzduchu/

или Алиэкспресс.

Не забудьте кабель QWIIC (usup).

Батарея

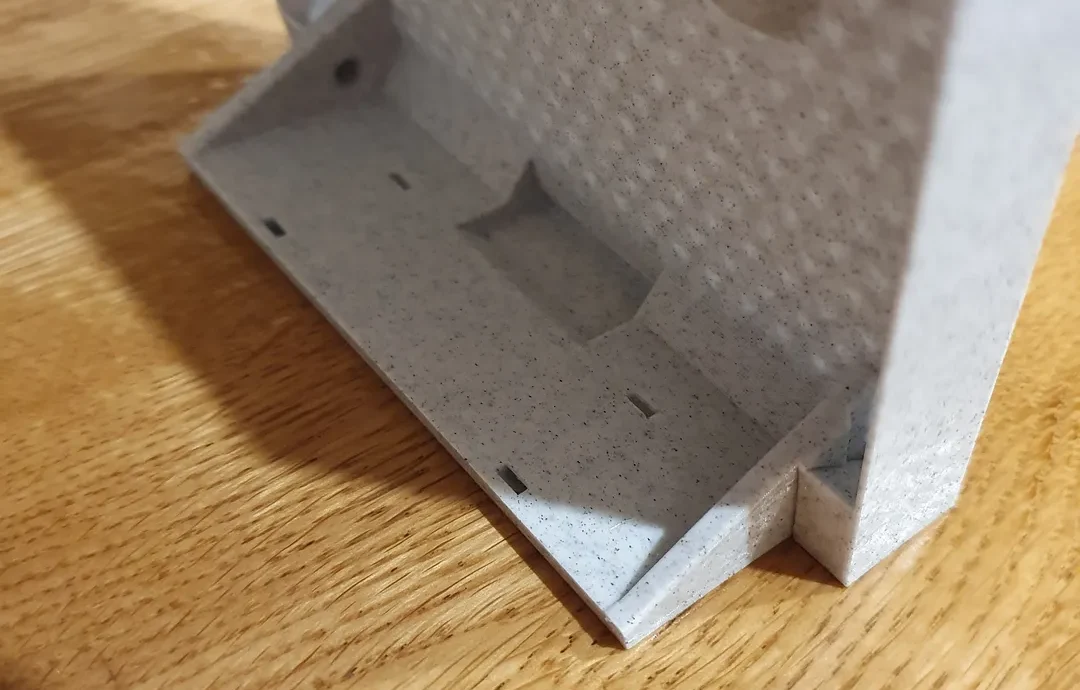

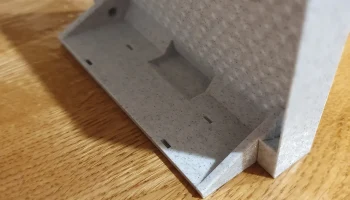

Места достаточно для аккумулятора 18650, включая кабели, которые можно прикрепить к базе с помощью предусмотренных каналов.

Другой вариант — использовать двусторонний скотч для закрепления держателя 18650.

Болты

Рама и задняя стенка соединены вместе, но я рекомендую добавить болт M3x4-6.

Печатная плата удерживается M3x4-6

Датчик крепится винтом диаметром 2 мм.

Дисплей

гибкая маркировка: HINK-E042A14-A0, SYX1802

Библиотека GxEPD2:
GxEPD2_BW display(GxEPD2_420_GDEY042T81(/*CS*/ PIN_SS, /*DC*/ PIN_DC, /*RST*/ PIN_RST, /*BUSY*/ PIN_BUSY));
