Мегафигура LEGO (масштаб 10:1)

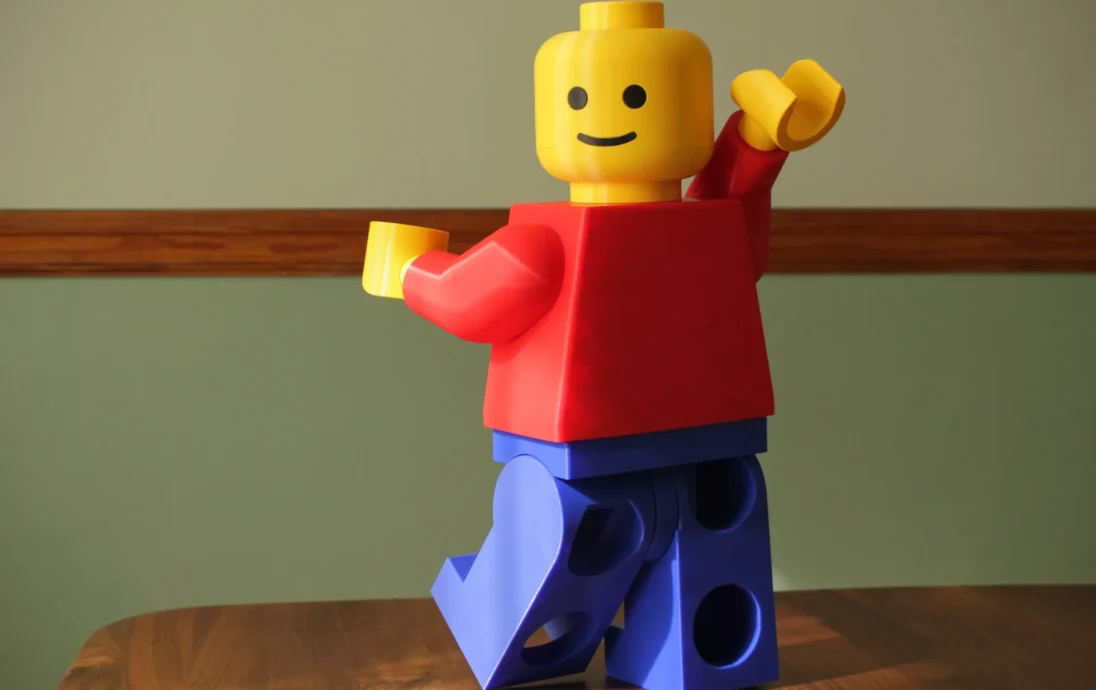

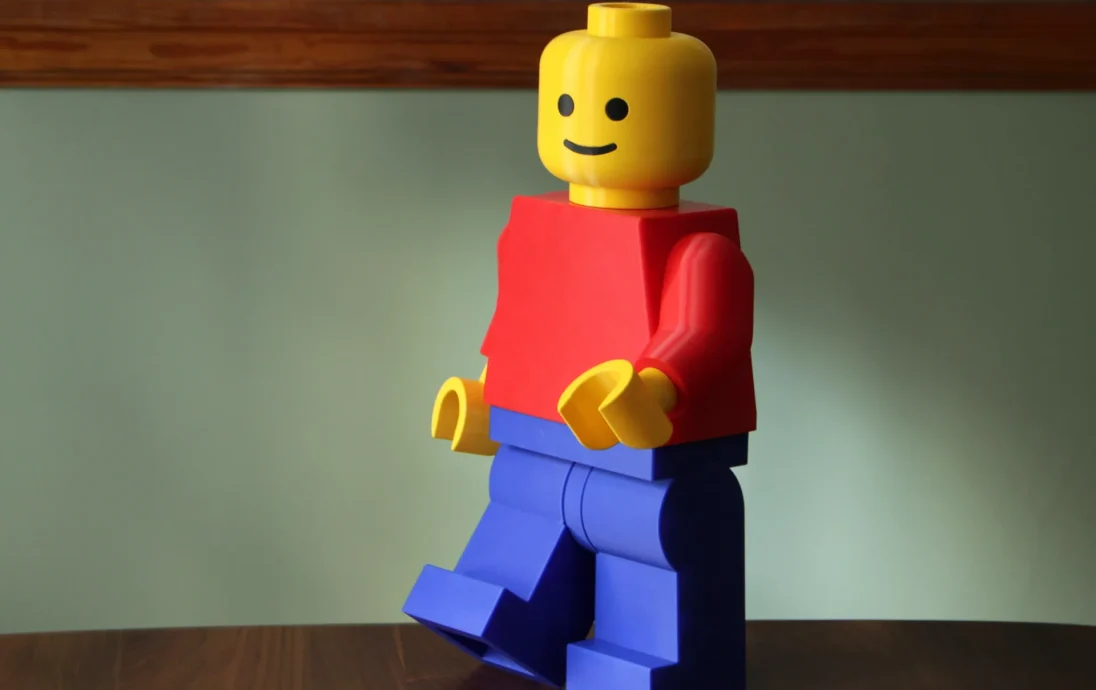

Это большая игрушечная фигурка человека. Я потратил много времени на создание этой модели с нуля, чтобы она соответствовала оригинальному дизайну, одновременно внося изменения в допуски, пригодность для печати и прочность. Хотя в Интернете я нашел несколько моделей фигурок из кубиков, большинство из них не были предназначены для печати, что представляет собой особую проблему для суставов ног, рук и кистей. Я особенно горжусь универсальным зажимом, который я разработал для них, к��торый обеспечивает легкую сборку и достаточно жесткие соединения для правильной посадки вашей фигуры.

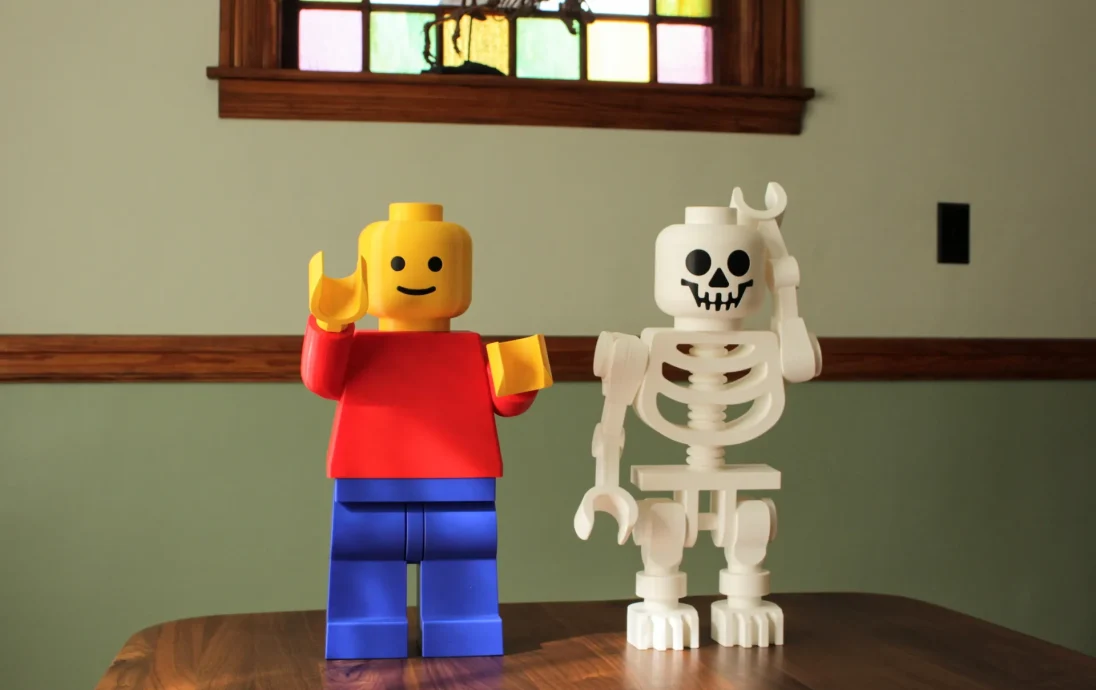

Я разработал зажимы и допуски для этой модели для печати в 100% масштабе (10-кратный масштаб оригинального игрушечного строительного кирпича), но раньше люди успешно печатали мой скелет из кирпичей 10-кратного увеличения в меньших масштабах (например, 50% или 5-кратный масштаб).

Теперь, когда у меня есть базовая модель фигурки, похожей на Lego, открывается множество вариантов для конкретных фигурок, подобных Lego. Если вас интересует что-то конкретное, оставьте комментарий или отправьте мне сообщение! Если вы хотите внести свои собственные изменения, я включил файлы STEP для всех частей (только не забудьте указать авторство моего оригинального дизайна).

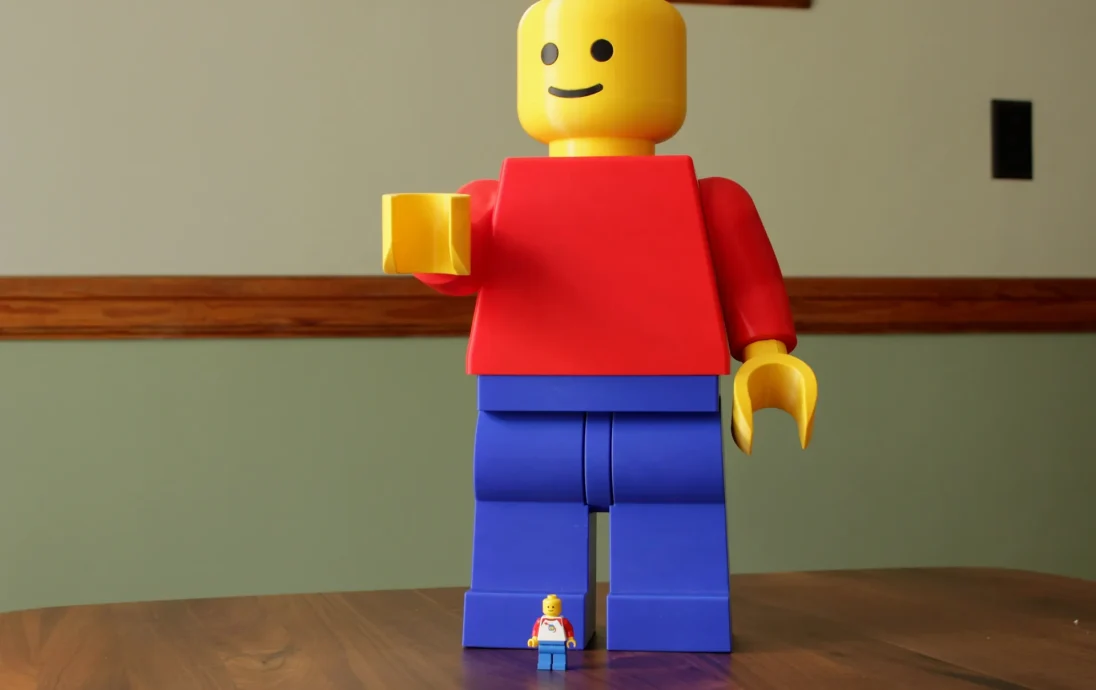

В полностью собранном виде эта модель имеет высоту 40 см (~ 16 дюймов). Я напечатал свой из настоящего синего PLA Hatchbox, настоящего красного PLA Hatchbox и манго-желтого PETG Prusament.

Хотите увидеть больше подобного? Посмотрите все мои творения Mega Brick.

Эта модель также доступна на Makerworld.

Инструкции по печати

Я включил файлы 3MF для всех деталей, и импортируемые детали должны быть правильно ориентированы для печати.

Для PrusaSlicer 2.6+: вам просто нужно загрузить файл проекта. (При этом используются органические опоры для ножек, добавленные с помощью PrusaSlicer 2.6.)
Для других слайсеров: я включил подробные инструкции для всех деталей, чтобы вы могли воспроизвести все необходимое для правильной печати. Если не указано иное, я печатал детали из PLA с высотой слоя 0,15 мм с кубическим заполнением 7% и без поддержек.

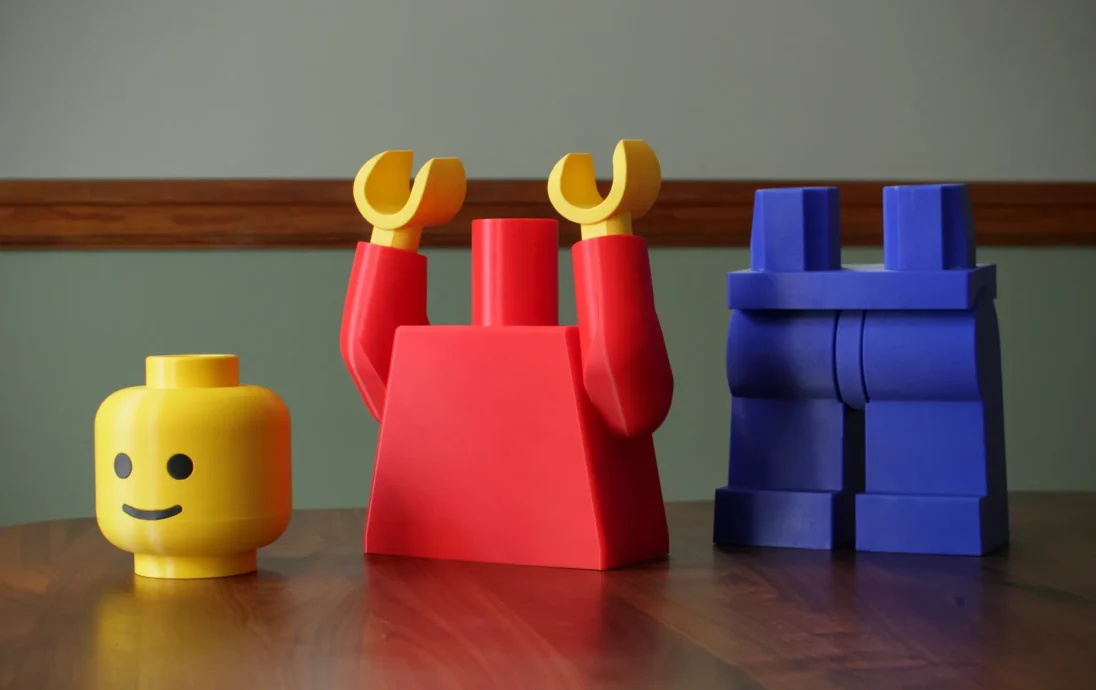

Вам нужно будет распечатать:

32x-connector-pins.3mf: для сборки вам понадобится 30 контактов (или 26, если вы печатаете сплошную головку); на всякий случай есть 2 дополнительных. Если у вас проблемы с прилипанием кровати, добавьте поля.
Ноги
leg.3mf: использует опоры для дерева в верхней части нижнего отверстия на ножке.
бедра.3мф
2x-limb-clips.3mf: Этот файл содержит два клипа. Вам нужно будет распечатать один комплект из двух цветов руки/тела и один комплект цвета ног. Важно: я рекомендую печатать это из PETG или ABS с заполнением 25 %, потому что ему придется сгибаться, а PLA может сломаться.
Тело
Arm.3mf: они имеют небольшую площадь поверхности на кровати (запястья), поэтому вы можете добавить поля, если у вас есть проблемы с прилипанием к кровати.
тело.3м��
2x-limb-clips.3mf: Этот файл содержит два клипа. Вам нужно будет распечатать один комплект из двух цветов руки/тела и один комплект цвета ног. Важно: я рекомендую печатать это из PETG или ABS с заполнением 25 %, потому что ему придется сгибаться, а PLA может сломаться.
Голова и руки
2x-руки-запястья.3mf: требуются опоры на нижней стороне зажима для запястий. Как и в случае с зажимами для конечностей, я рекомендую печатать из PETG (или аналогичного материала) с заполнением 25%.
Один из: (все требуют опоры на нижней части изгиба головы)
head-face-mmu.3mf: распечатайте голову и лицо как одну деталь с помощью какого-либо принтера, работающего с несколькими материалами (например, Prusa MMU или Bambu AMS). Используйте опоры на нижней части головы.
head-split.3mf и face.3mf: распечатайте голову (с вырезами) на ��ве части. С помощью булавок и клея соедините половинки. Распечатайте лицо отдельно и приклейте.
head-solid.3mf и face.3mf: напечатайте голову и лицо как отдельные отпечатки. Используйте опоры на нижней части головы. Затем приклейте детали лица к голове.
head-split-blank.3mf: Голова разделена на две части, без вырезов на лице.
head-solid-blank.3mf: Цельная головка (с опорами) без лицевого выреза
Инструкции по сборке

Помимо распечатанных деталей вам понадобится цианакрилатный клей (CA-клей/суперклей).

Ноги
Приклейте булавки в верхнюю часть бедра. Нанесите клей на отверстия и нижнюю поверхность каждой из набедренных колышков и прикрепите. Важно: Наклон каждой подножки должен быть направлен в сторону
