Светодиодная настольная лампа НЛО

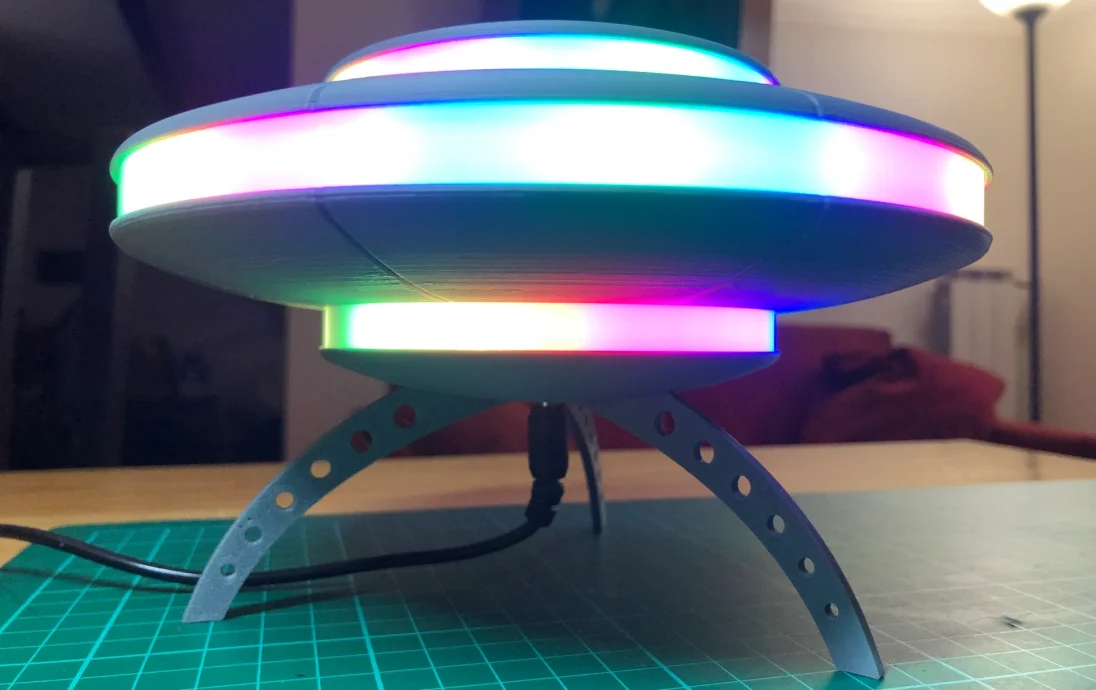

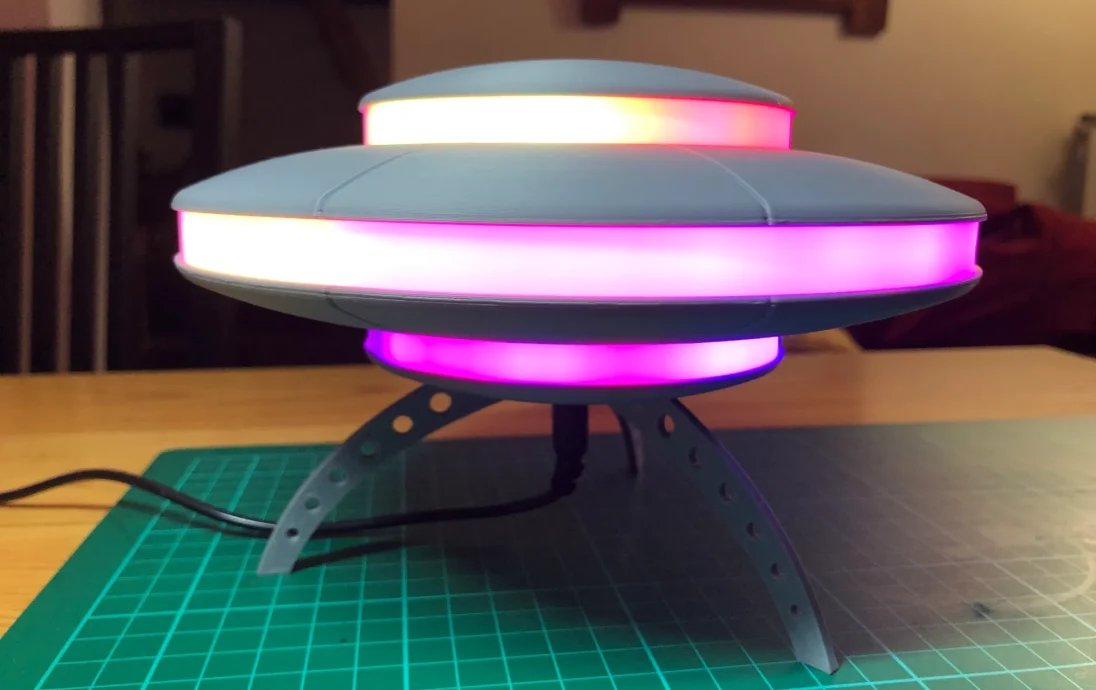

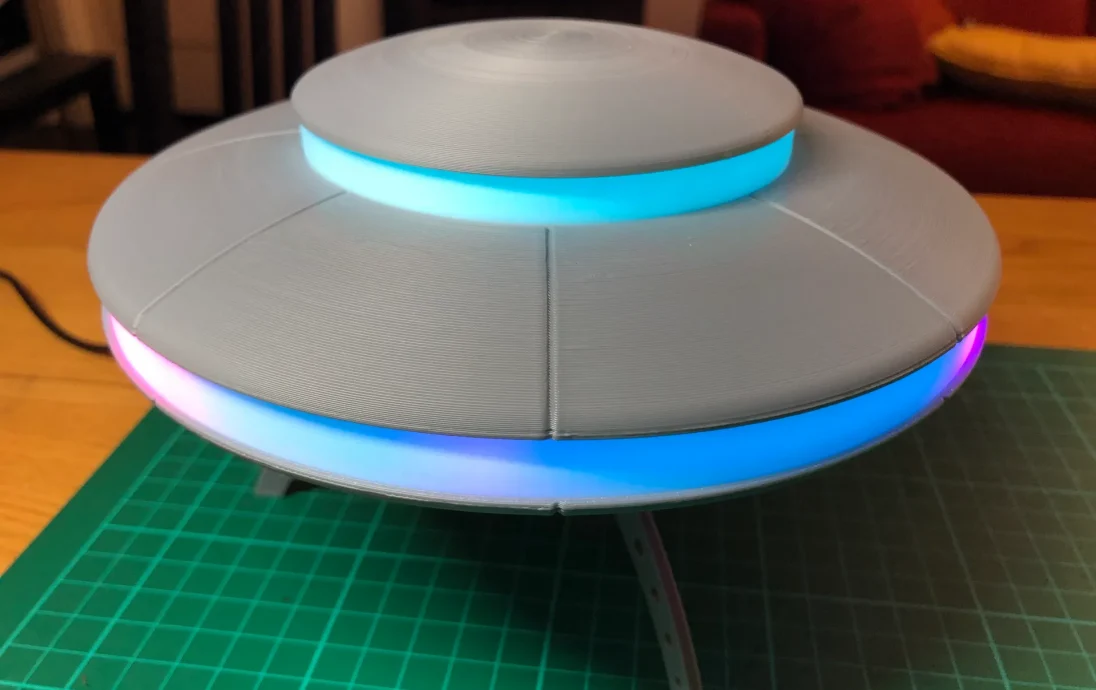

Настольная лампа в стиле НЛО со светодиодами WS2812B и контроллером ESP32 с WLED.

ВАМ ПОНАДОБИТСЯ:
Светодиодная лента WS2812B длиной 1 метр.
ESP32 или другой контроллер*
Дополнительный микрофон (например, MAX4466 или MAX9814) для аудиореактивной версии.
Блок питания постоянного тока 5 В или USB-кабель**
Электрические провода и паяльное оборудование

* Конечно, если он помещается в НЛО. Я использовал ESP32 с WLED, поэтому инструкции будут именно для этого, но вы можете использовать, например, Arduino Nano с FastLED...

** Не рекомендуется питать светодиоды напрямую от платы. При использовании USB-кабеля зачистите его конец и подключите его к проводам питания светодиодной ленты. Не забудьте установить максимальный ток в настройках WLED Config/LED на 500 мА при использовании кабеля USB2.0 или 900 мА при использовании USB3.0!

ПРЕДЛАГАЕМЫЕ НАСТРОЙКИ ПЕЧАТИ:
БЛЮДЦЕ
Переменная высота слоя (адаптивная, плавная)
Настенные петли: 3
Редкий узор заполнения: октаграмма-спираль.
Плотность редкого заполнения: 8%
Рисунок верхней поверхности: Спираль Архимеда.
Добавьте модификатор Цилиндр по центру размером 130x130x30 мм с рисунком верхней поверхности: Концентрический.
Если модификатор невозможно добавить, используйте образец верхней поверхности: концентрический для всей модели.
ВЕРХ И НИЗ
Переменная высота слоя (адаптивная, плавная)
Настенные петли: 3
Редкий узор заполнения: октаграмма-спираль.
Плотность редкого заполнения: 8%
Рисунок верхней поверхности: Спираль Архимеда.
КОЛЬЦА И ДИФФУЗОРЫ
Используйте внешние и внутренние поля
Настенные петли: 3
Рисунок верхней поверхности: Концентрический
НОГИ
Настенные петли: 3
Глажение: Верхняя поверхность
Рисунок верхней поверхности: Монотонный
Верхние слои оболочки: 5
Нижние слои оболочки: 5
Редкий узор заполнения: «Соты».
ПОСТ-ОБРАБОТКА:

Кольца и диффузоры, возможно, нуждаются в удалении заусенцев там, где были края, а канавки для кольцевых замков в верхней/нижней тарелке и верхней/нижней чашке потребуют не��оторой очистки (будет некоторое расслоение из-за перемычек, удаление свободных прядей обеспечит лучшее вращение замков и не окажет какого-либо структурного и/или косметического воздействия).

ПОДГОТОВЬТЕ СВЕТОДИОДНУЮ ЛЕНТУ:

Разрежьте светодиодную ленту на один сегмент по 50 см и два по 25 см (полосы по 25 см должны быть с разъемами «вход» и «выход», т. е.: вход <--> 25 см <--> 50 см <--> 25 см <--> выход).
Соедините сегменты между собой проводами длиной 10-15 см в следующем порядке: полоска 25 см с разъемами «вход» -> полоска 50 см -> полоска 25 см с разъемами «выход» (их можно отрезать):

Фиг.1
Светодиодная лента разрезана на сегменты длиной 25-50-25 см и соединена проводами.

Фиг.2
Вы можете использовать USB-кабель для питания ленты, но в нем будет меньше ампер (светодиоды будут затемненными).

ПРИМЕЧАНИЕ:
144 светодиода на метр дадут наилучший эффект, но контактные площадки очень маленькие, их трудно припаивать, и их приходится обрезать очень точно. 100 светодиодов на метр будет немного реже, но с ними будет легче работать.

Подключите ESP32 к светодиодной ленте (вот схема подключения — она для светодиодной матрицы, но подключения такие же)
Подк��ючите ESP32 к компьютеру через USB, чтобы установить и настроить WLED (https://install.wled.me/ — он не будет работать в Firefox, вместо этого используйте Chrome)
(подробнее о WLED: https://kno.wled.ge/)
В WLED создайте 3 сегмента, чтобы можно было применять разные эффекты к верхнему, нижнему и среднему светодиодам:
для ленты 144 светодиодов/м:
Сегмент 0: светодиод запуска 0 — светодиод остановки 36 (нижний сегмент)
Сегмент 1: светодиод запуска 36 — светодиод остановки 108 (средний сегмент)
Сегмент 2: светодиод запуска 108 — светодиод остановки 144 (верхний сегмент)
для ленты 100 светодиодов/м:
Сегмент 0: светодиод запуска 0 — светодиод остановки 25
Сегмент 1: светодиод запуска 25 — светодиод остановки 75
Сегмент 2: светодиод запуска 75 — светодиод остановки 100
Если вы используете микрофон, настройте его в WLED/Config/Usermods с этими настройками (для микрофонов MAX4466 или MAX9814).
Теперь самое время проверить, все ли работает как надо :)
СБОРКА:

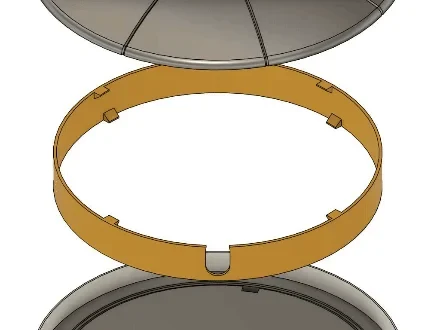

Соберите верхнюю и нижнюю тарелки так, чтобы среднее кольцо нашло правильное положение, чтобы совместить канавки. Вставьте верхнее и нижнее кольца так, чтобы отверстия в кольцах для прохождения проводов совпали:

Снимите пока верхнее блюдце.
Оберните средний (50 см) сегмент вокруг среднего кольца:

Вставьте средний диффузор и зафиксируйте верхнюю и нижнюю тарелки вокруг среднего кольца:

Оберните «конец» полоски длиной 25 см вокруг верхнего кольца:

Установите верхний диффузор и прикрутите его.
