Временной вихрь

Этот дизайн был вдохновлен превосходным кольцевым светильником от geit_de: https://www.thingiverse.com/thing:4904677

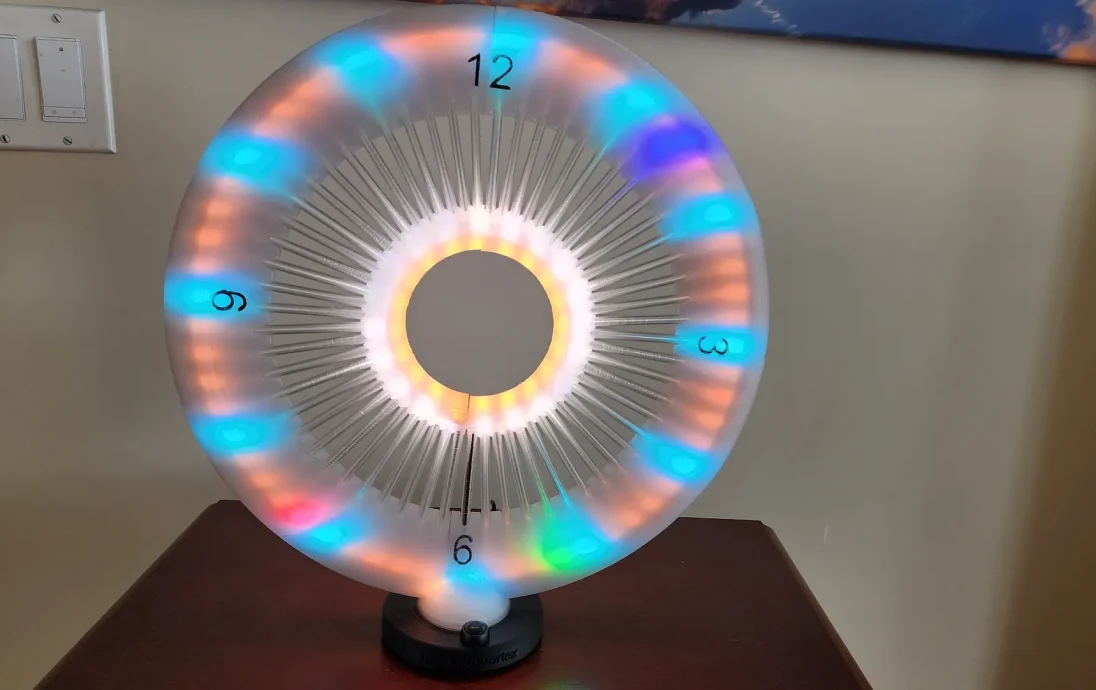

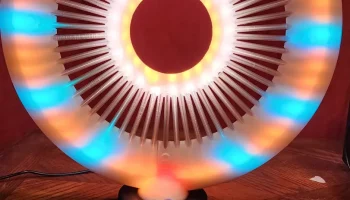

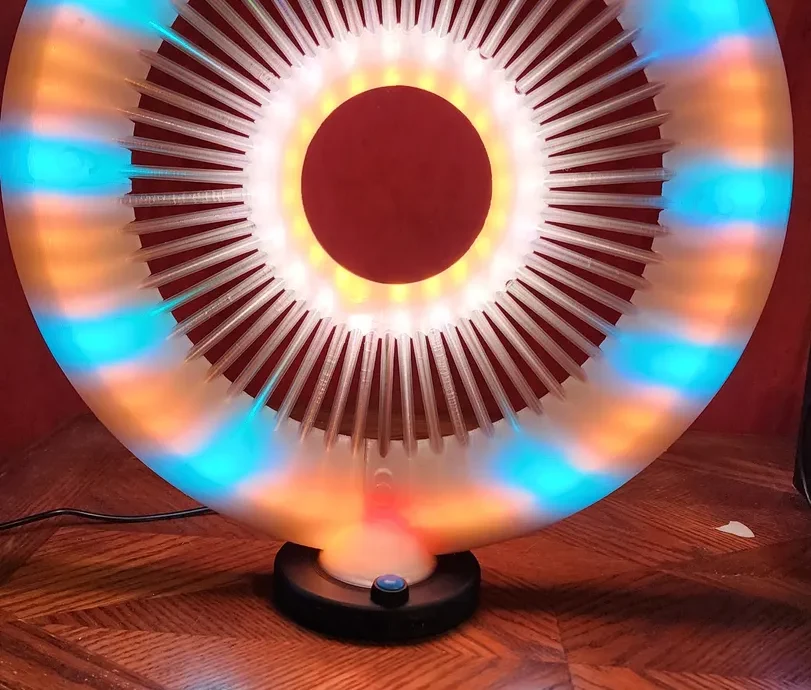

Мне понравился эффект освещения двойной светодиодной лентой, и я решил спроектировать светодиодные часы на основе WLED с центральным кольцом, чтобы получить «плавающий» эффект.

Предупреждение: для создания этого проекта вам потребуются как навыки пайки, так и терпение.

Обе светодиодные ленты размещены внутри каналов внутри большой и малой кольцевых секций. Электроника полностью в базе.

Я предоставил файл 3mf для принтера bambu, так как это все, что у меня есть.

Ключевые особенности:

При разработке я имел в виду несколько ключевых особенностей:

° Создайте двойную лампу/часы.
° Используйте отличную программу WLED от aircookie: https://kno.wled.ge/, которая добавляет веб-страницу настройки и управления.
° Добавьте основание для размещения электроники.
° Простое управление проводами
° Легко распечатать.
° Создайте эффект «плавающего» центрального кольца

Требования:
Питание 5В. Рекомендуется ток 3 ампера, но можно использовать и 2 ампера, если допустима более низкая яркость. ОЧЕНЬ ВАЖНО: ОБЯЗАТЕЛЬНО УСТАНОВИТЕ ПРЕДЕЛ ТОКА В КОНФИГУРАЦИИ WLED, ВО ИЗБЕЖАНИЕ ПЕРЕГРЕВА!

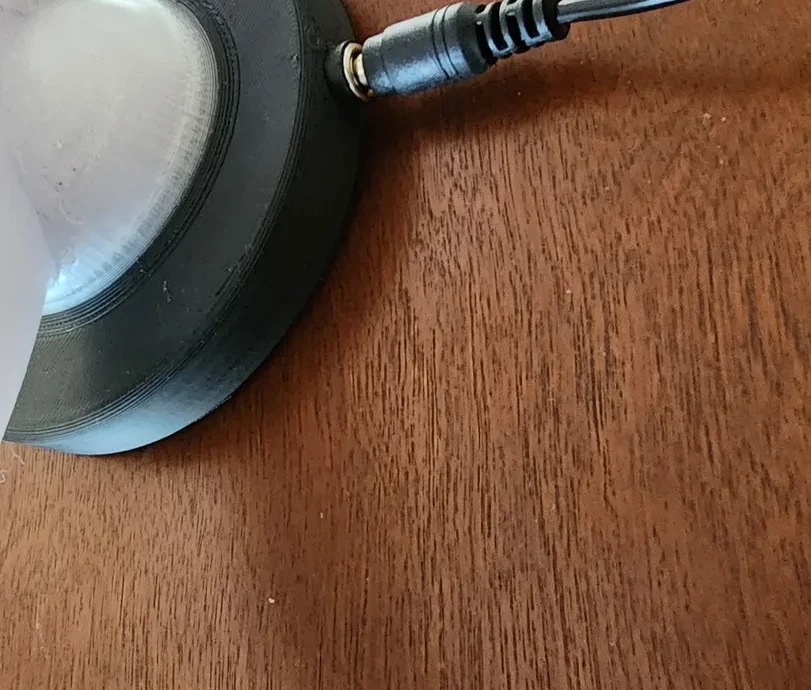

Разъем питания
Переключатель
Две светодиодные ленты (60 пикселей/м) длиной 120 светодиодов и 40 светодиодов соответственно. Вам нужна светодиодная лента без резинового купола. Просто простая гибкая печатная плата с припаянными светодиодами и резисторами. например: https://m.aliexpress.com/item/4001249438672.html?spm=a2g0n.order_detail.order_detail_item.3.56f4f19cTzFJVa
Печать:

Используйте прозрачный (натуральный) или прозрачный PETG или PLA. Я использовал натуральный PETG от Esun.

Напечатайте основание и крышку черным цветом, изменив цвет слоя на прозрачный для верхней части основания.

Вам нужно распечатать розетку, крышку, диффузоры, две небольшие секции внутреннего кольца и четыре секции внешнего кольца. Один из сегментов внешнего кольца имеет отверстие для проводки. Используйте плот при печати сегментов колец и используйте опоры для деревьев. Также используйте опоры на основании.

Файлы шагов предоставляются для облегчения настройки и точной печати.

Внешнее кольцо идентифицируется как от Ring1.step до Ring4.step, а внутреннее кольцо идентифицируется как center1.step и center2.step.

Диффузоры необходимо распечатать в режиме вазы, чтобы сделать их полыми. Я обнаружил, что могу печатать на бамбуке 5 штук за раз, расположив их по диагонали рабочей пластины. Аналогичных результатов можно было достичь с помощью машин Prusa. Для часов необходимо 60 диффузоров, по одному на каждую секунду.

Если вам кажется, что изготовление диффузоров занимает слишком много времени, вы можете сделать только внешнее кольцо. Для этой цели я предоставил Ring1nh.step-ring4nh.step.

Важно печатать кольца со 100% заполнением. Это обеспечивает лучший эффект рассеивания света.

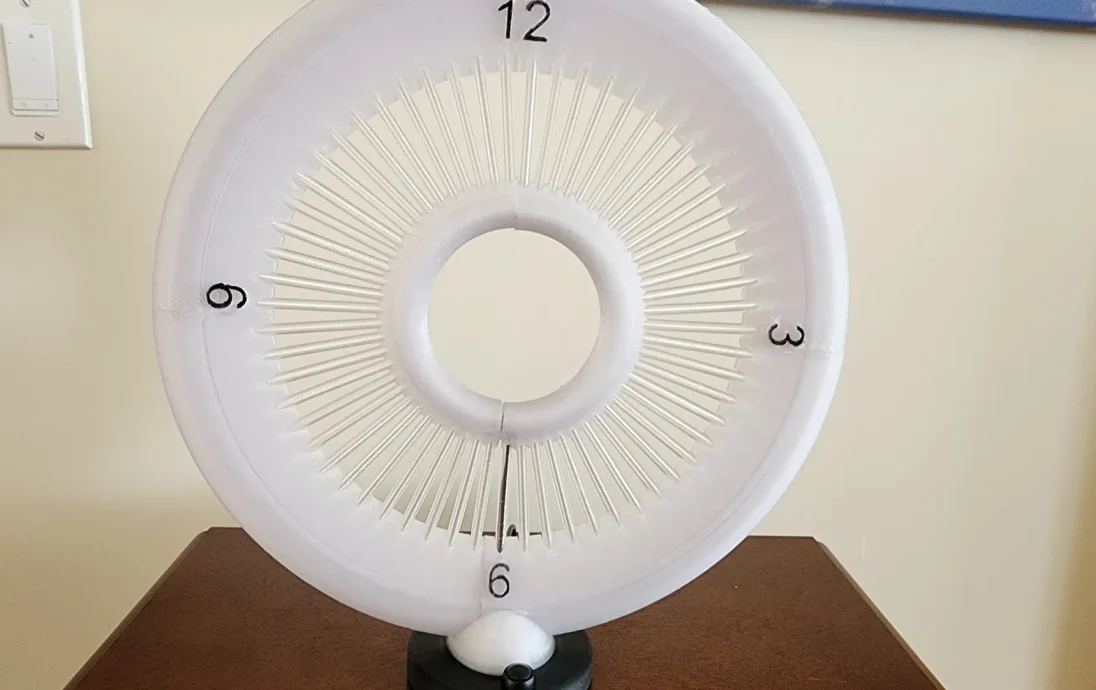

После печати вы можете нарисовать на кольцах цифры 12, 3, 6 и 9 черной краской. (или нет, если вас устраивает их ясность)

ОЧИСТКА СВЕТОДИОДНЫХ КАНАЛОВ:

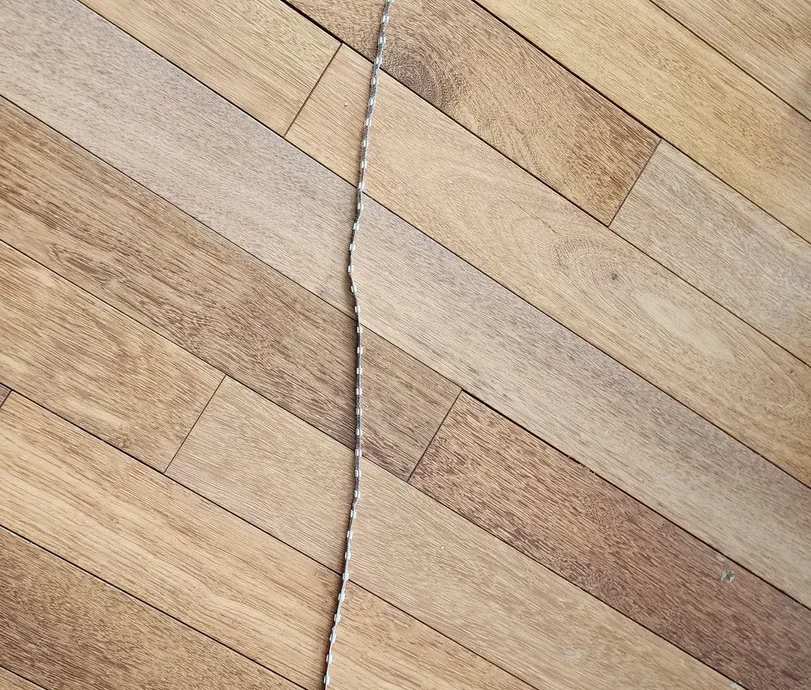

Прежде чем приступить к сборке, необходимо убедиться, что каждое отверстие светодиодной ленты свободно и через него можно легко вытащить светодиодную ленту. Один из способов сделать это — протянуть провод через каждую секцию кольца и заставить его дребезжать внутри, чтобы убедиться, что на нем нет напечатанных капель или стенок из-за натянутых струн, блокирующих канал.

Совет для профессионалов: если у вас есть неисправная полоса светодиодов, которую вы можете пропускать вперед и назад по каналу, это поможет их очистить/сгладить. Лично я пожертвовал для этой цели короткий двойной ряд светодиодов. Это значительно облегчит установку хороших светодиодов в кольца, если вы заранее очистите каналы.

Рекомендуется протестировать светодиодную ленту с помощью WLED, прежде чем втыкать ее в детали часов. Для тестирования настройте процессор esp на макетной плате, войдите в веб-интерфейс WLED и включите светодиоды в одну из предустановок wled. Убедитесь, что каждый светодиод реагирует правильно. В противном случае вам, возможно, придется вырезать сломанный светодиод и перепаять соединение или начать с другой полосы.

Сборка часов:

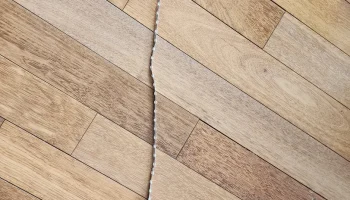

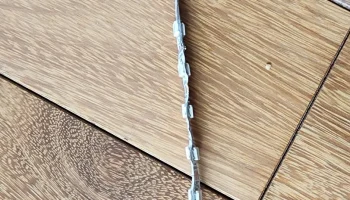

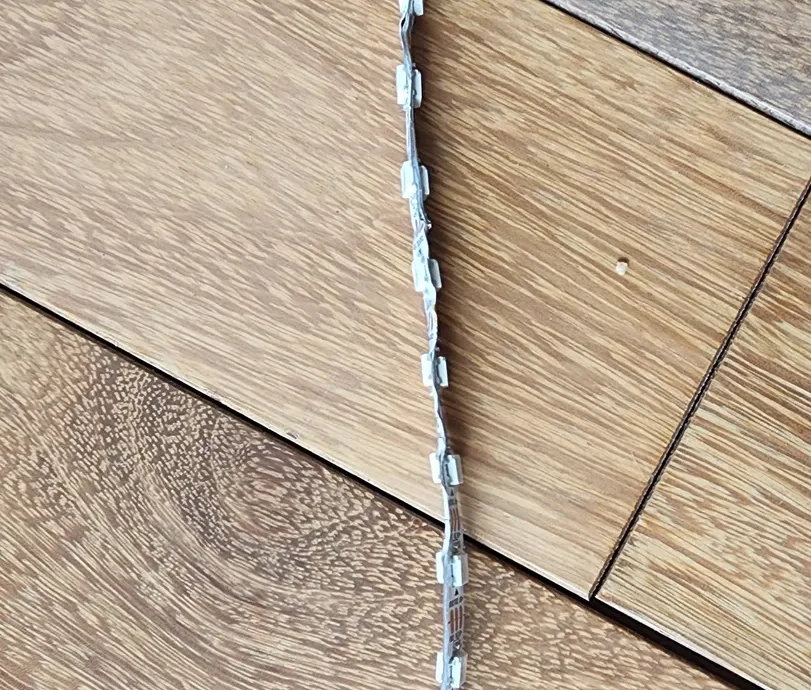

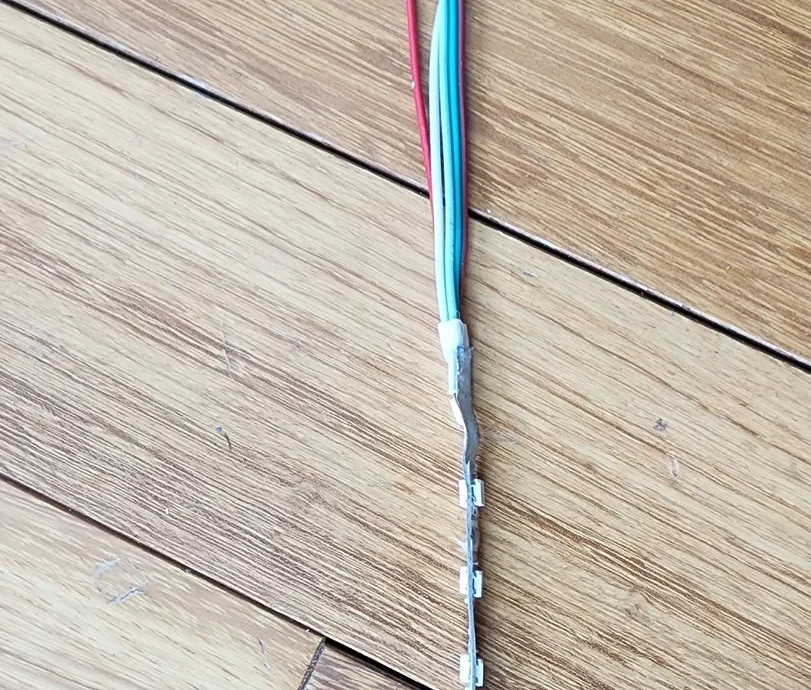

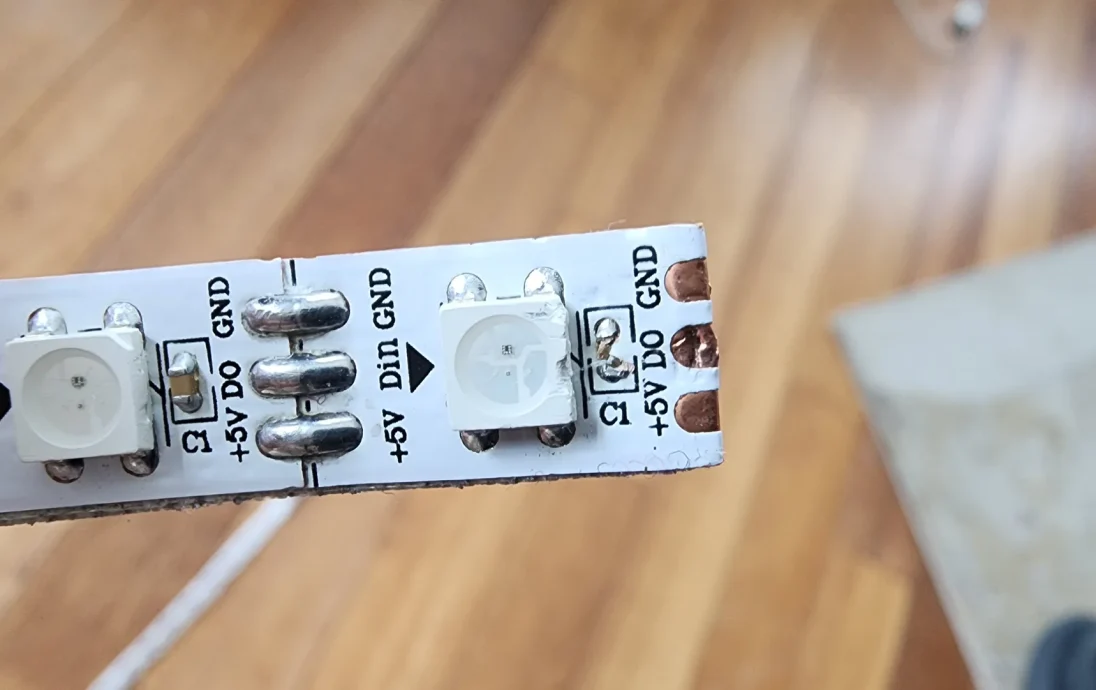

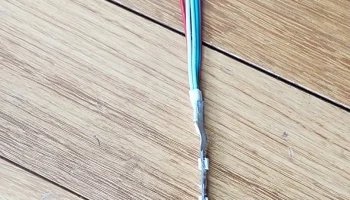

Подготовьте две дву��торонние светодиодные ленты: одну со 122 светодиодами, другую с 40 светодиодами. Снимите липкую ленту с обеих светодиодных лент, найдите середину лент,
