LED Tubes

Здравствуйте, это проект WLED.

Прежде всего, спасибо Aircoookie за это замечательное программное обеспечение https://github.com/Aircoookie/WLED.

Я рекомендую этот проект только людям, имеющим опыт работы с проектами WLED. Или те, кто хочет научиться :)

Это не проект «Распечатай и развлекись», здесь есть над чем поработать.

Все детали, кроме светодиодных лент и кабелей с разъемами, можно распечатать! Пожалуйста, следуйте моим инструкциям.

Прежде чем распечатать все детали, сначала распечатайте тест на трение. Если она сидит слишком свободно или слишком туго, измените размер трубки соответствующим образом.

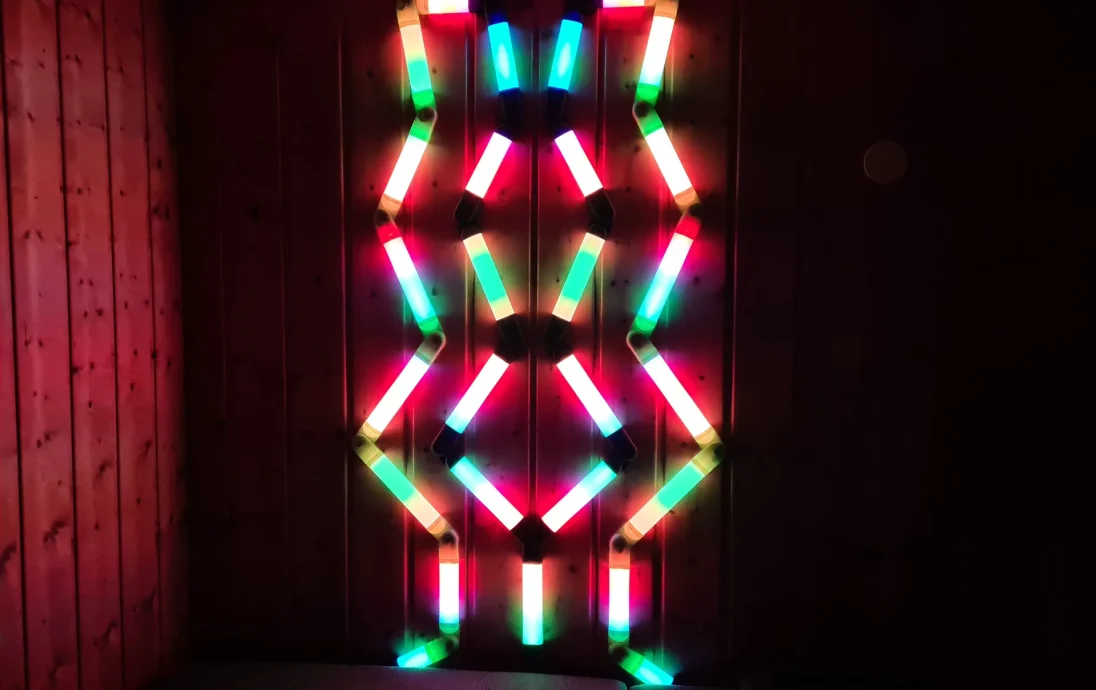

Вот первое впечатление о том, как это может выглядеть:

Давайте начнем:

Вот в этом видео я покажу как правильно соединить трубки.

Вот небольшая фотоистория со всеми подготовительными работами:

Есть 3 размера трубок: 10, 15 и 20 см. Длина кабеля всегда 13см. Припаяйте один кабель к светодиодной ленте.

Теперь вставьте полоску в трубочку и немного за ее пределы. припаиваем второй кабель и сдвигаем полоску назад

Теперь обожмите разъемы dupond с обоих концов. Женщина внутри и мужчина снаружи. Одна трубочка готова. Теперь посмотрите видео сборки.

Если вы хотите разделить светодиодную ленту, поступим так:

Сделайте 3 двусторонних разъема как можно короче.

Не забудьте распечатать винты и колпачки.

Это винты М5 для имбуса М4.

После сом трубчатого элемента необходимо закрепить их железным шурупом на стене.

Закройте утюг и винты для печати завинчивающимися крышками.

Я печатаю все детали Prusament PLA, Tubes Vanilla White и соединители в цветах Lime Green и Chocolate Brown.

Никакой поддержки для всех частей не требуется. Я печатаю трубки с насадкой 0,6 и разъемы с насадкой 0,4. Нет режима арахны.

Для этого проекта я также использую свой блок питания https://www.printables.com/de/model/480323-mean-well-rs-100-5-box-esp32.

Вот и все, надеюсь, вам понравится.

Наслаждаться
