Монтажная пластина и корпус для блуждающих часов + электр..

Это коллекция напечатанных на 3D-принтере аксессуаров для «Улучшенных блуждающих часов» с ремиксами «Блуждающие часовые часы с шаговым двигателем» и «Блуждающие часовые часы с Arduino + Wi-Fi + Шаговый двигатель + веб-сервер». В эту коллекцию входят:

монтажная пластина для драйвера Arduino и шагового двигателя.
корпус для электроники
монтажная пластина для разъема питания
дополнительный элемент жесткости/монтажная пластина для шагового двигателя

Эти детали защищают электронику, упрощают обслуживание и делают заднюю часть часов более опрятной.

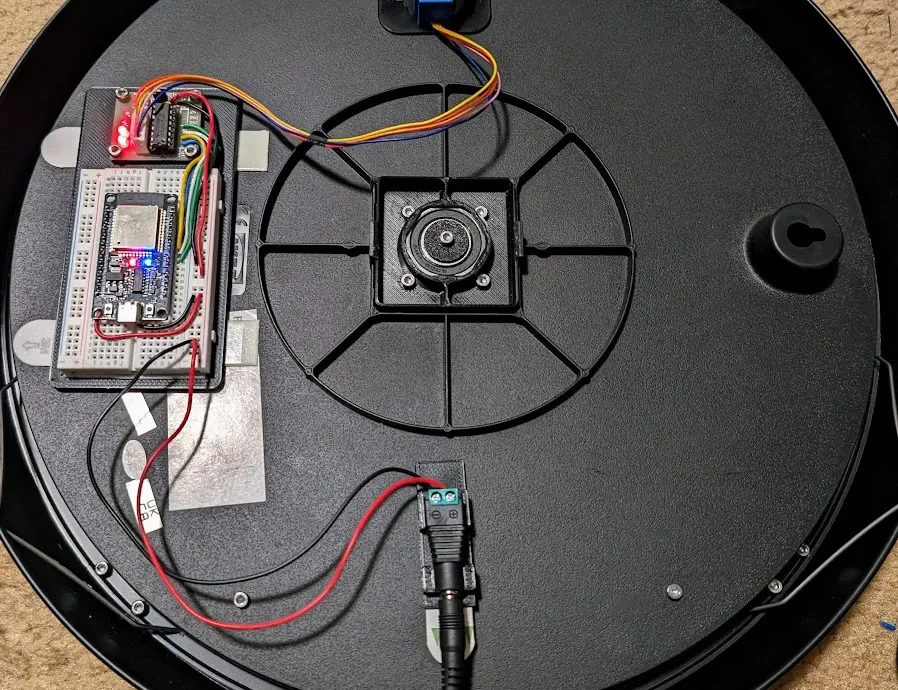

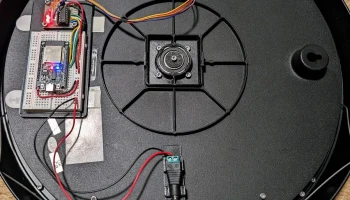

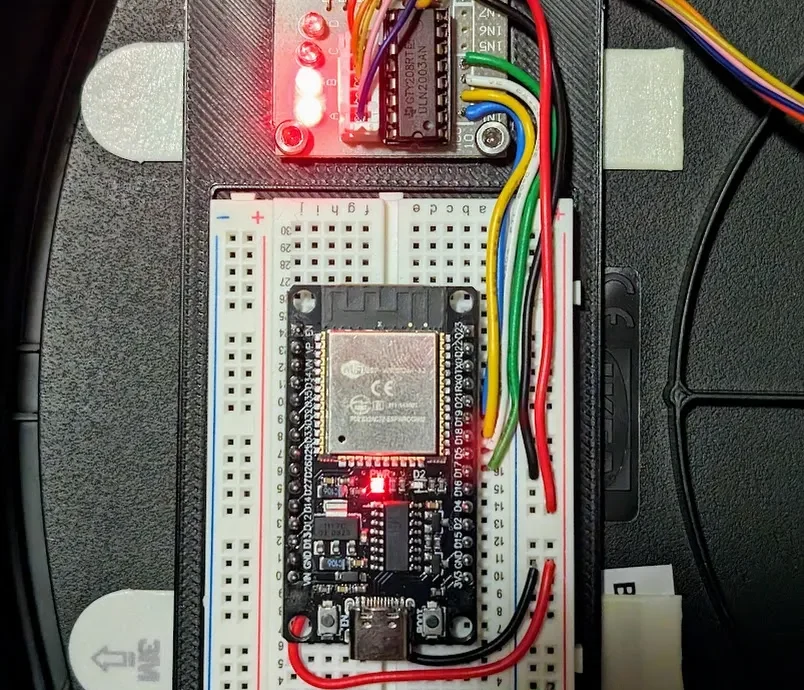

Монтажная плата электроники:

Для монтажной пластины я рекомендую следующие компоненты:

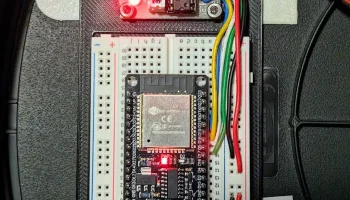

400-контактная макетная плата размером 82x54x9 мм. Если вы можете найти тоньше 9 мм, тем лучше, но не выбирайте толще.

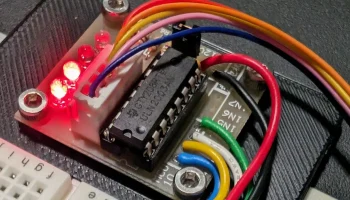

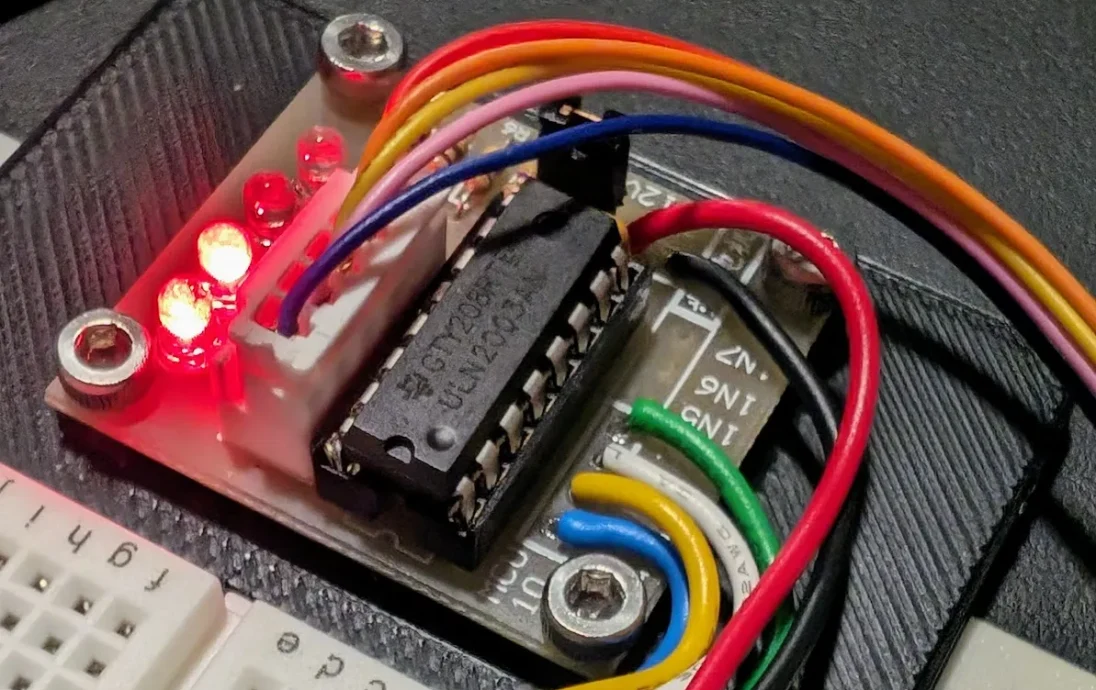

Плата драйвера шагового двигателя ULN2003 5 В. Существует множество вариантов этого компонента; посмотрите мои фотографии, чтобы увидеть тот, который вы хотите. Его размеры примерно 31,5x35,5 мм.
Рекомендуется: вы можете использовать несколько разных плат ESP32; У меня есть «модуль ESP-WROOM-32», который стоит около 6 долларов, если купить пачк��. Вы можете купить что-нибудь еще, просто убедитесь, что оно не слишком высокое и поместится на вашей макетной плате.
Четыре винта с шестигранной головкой M3x4 мм. Более длинные винты не подойдут.

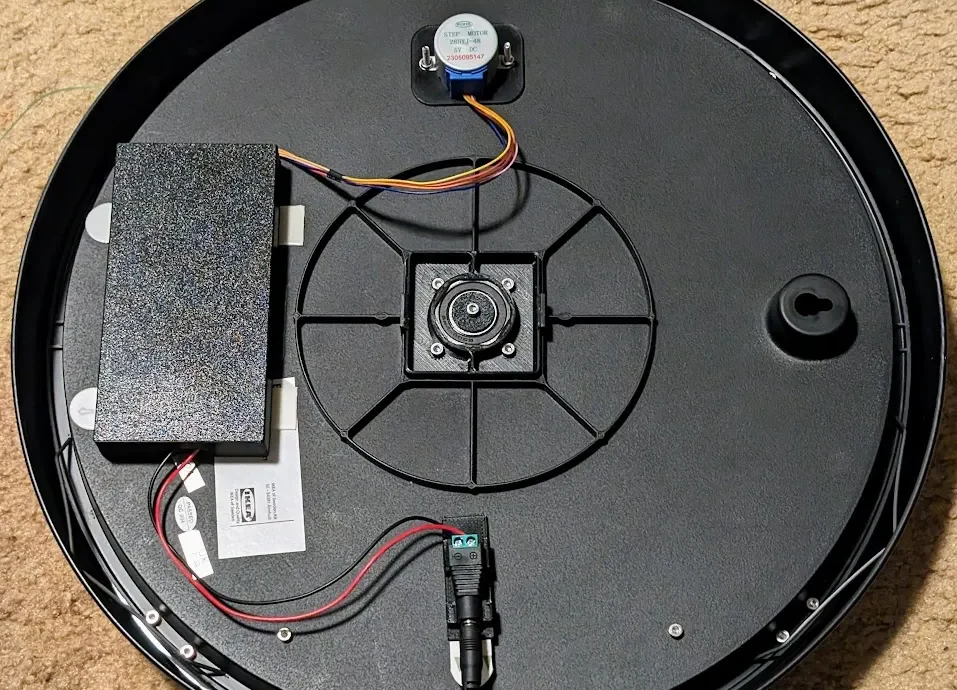

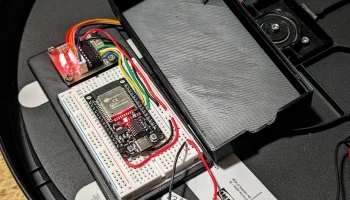

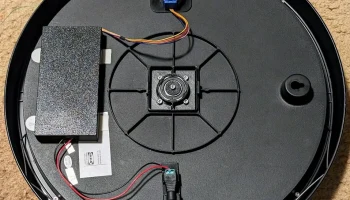

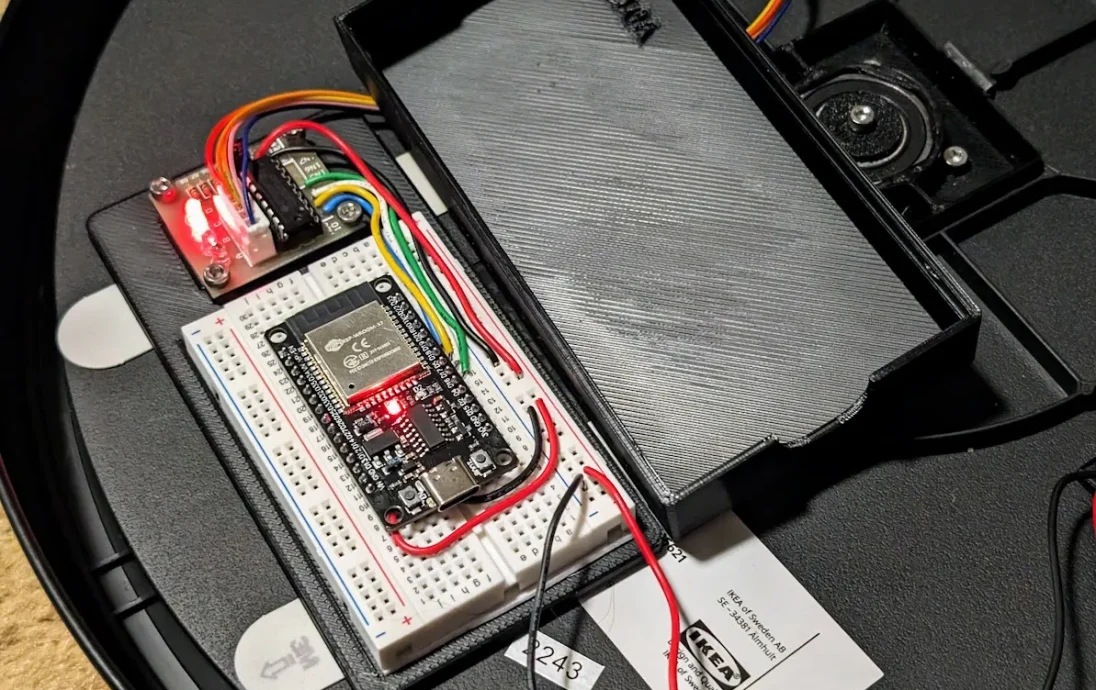

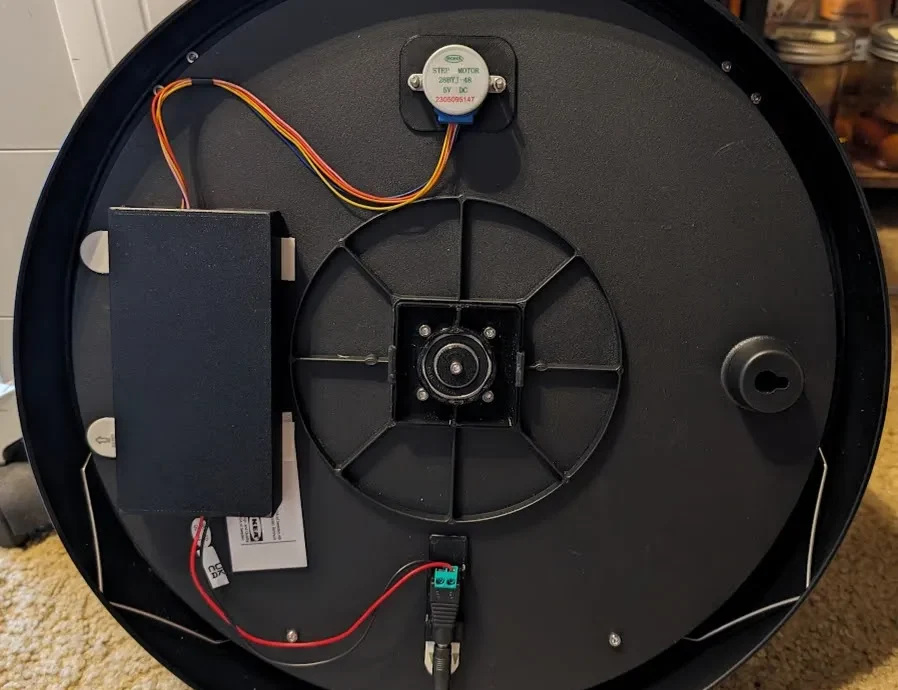

Корпус электроники:

Корпус предназначен для фиксации на монтажной пластине. Его размер соответствует размеру часов. К сожалению, клиренс ОЧЕНЬ ограничен. Это означает, что вы НЕ сможете использовать стандартные перемычки для подключения, поскольку они будут торчать слишком далеко. Я отпаял контакты разъема ULN2003 и просто припаял провода непосредственно к плате. Вы также можете попробовать припаять непосредственно к контактам. Я *не* рекомендую использовать проволочную обмотку, поскольку обычные про��олочные обмотки не рассчитаны на передачу тока, необходимого для управления шаговым двигателем.

Монтажная пластина разъема питания:

Монтажная пластина разъема питания предназначена для другого стандартного, но распространенного разъема питания постоянного тока. Я купил вот этот: https://www.amazon.com/gp/product/B0BPGC5GTQ. Для правильной установки других разъемов, возможно, потребуются изменения.

(Опци��нально) Монтажная пластина шагового двигателя:

Монтажная пластина шагового двигателя не нужна большинству людей, но на всякий случай она включена в комплект поставки.

Почему вы хотите использовать эту часть? Он укрепляет заднюю часть часов и обеспечивает правильное выравнивание отверстий шагового двигателя.

Я допустил небольшую ошибку при сверлении отверстий для шагового двигателя, и мне пришлось увеличить одно из отверстий, что было огро��ной путаницей. Монтажная пластина прикрепляется к задней части часов, чтобы исправить любые подобные проблемы и придать жесткость задней части часов, чтобы все было хорошо выровнено. Обратите внимание, что это приведет к тому, что вал шагового двигателя станет короче и может вызвать проблемы с креплением шестерни на другой стороне. Я обнаружил, что для меня это не проблема, но ваш пробег может отличаться.

Бонусное программное обеспечение:

Бонусный контент: я также добавил новые функции в прошивку часов, позволяющие использовать дробные часовые пояса и включающие динамическое обновление часового пояса и статуса летнего времени через веб-интерфейс. До тех пор, пока это не будет проверено другими и не объединено с основной разработкой, его следует считать бета-версией программного обеспечения, но для любителей приключений вы можете получить мою версию здесь, на github.

Спасибо:
Ikea за создание оригинальных часов Bondis
clockspot (@ clockspot_44485) за создание оригинальной модели часов «Блуждающий час».
Дэвид Кингсман (@DavidKingsman) за создание улучшенной модели часов «Блуждающий час»
Дэвид Стерн (@DavidStern697247) за создание часов Wandering Hour Clock с ремиксом шагового двигателя и программным обеспечением.
Харшит Сангви (@HarshitSanghv_582035) за создание Wandering Hour Clock с Arduino + Wi-Fi + шаговый двигатель + веб-сервер, ремикс и программное обеспечение.

Удачи и получайте удовольствие от создания одних из самых потрясающих часов, которые я когда-либо видел. Если вы это создадите, пожалуйста, опубликуйте свою марку, мне бы хотелось ее увидеть!
