Монолитные цифровые часы/7-сегментный дисплей........

Простые в изготовлении красивые цифровые часы с функцией определения времени по Wi-Fi.

Монолитная конструкция: Состоит только из одной функциональной части (кроме задней крышки).
Монолитный внешний вид: при отключении питания выглядит как мраморный кирпич.

Максимальный размер детали: 200 х 125 мм.

Как сделать

Вам нужно

25-пиксельная светодиодная лента WS2812B (также известная как Neopixel), 60 пикселей на метр (шаг 16,67 мм), не закрытая водонепроницаемыми трубками. Я использовал продукт BTF-LIGHTING (не водонепроницаемый IP30).
Микрокомпьютер ESP32 (ESP-WROOM-32) (я использовал тип 40 x 32 мм)
четыре самореза 2 x 10 мм.
электрический провод, паяльник
Декоративный лист: лист наклеек для ремонта/обои (деревянные, мраморные, тканевые и т. д.)

Как сделать

Детали можно печатать без поддержки. Распечатайте в указанной позе.

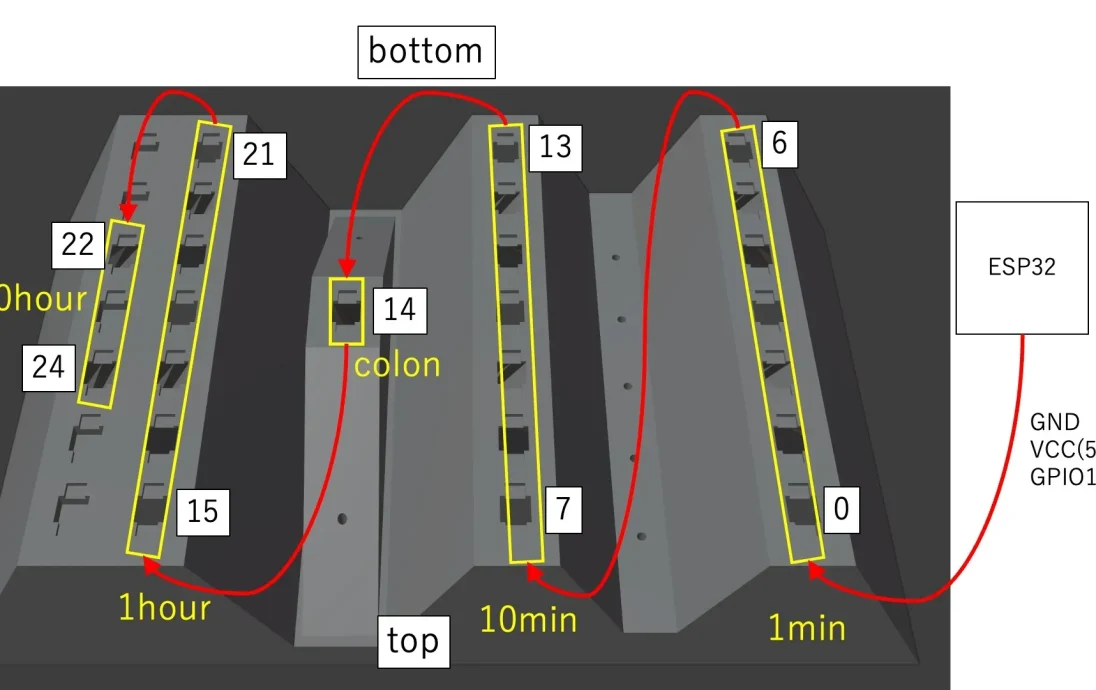

Разрезать светодиодную ленту на 7, 7, 1, 7, 3 (соответствуют 1 минуте, 10 минутам, двоеточию, 1 часу, 10 часам соответственно)
Переподключите светодиодные ленты между собой электрическим проводом (5В, GND, Din/Dout)
Подключите светодиодные ленты к ESP32 (VCC, GND и GPIO16).

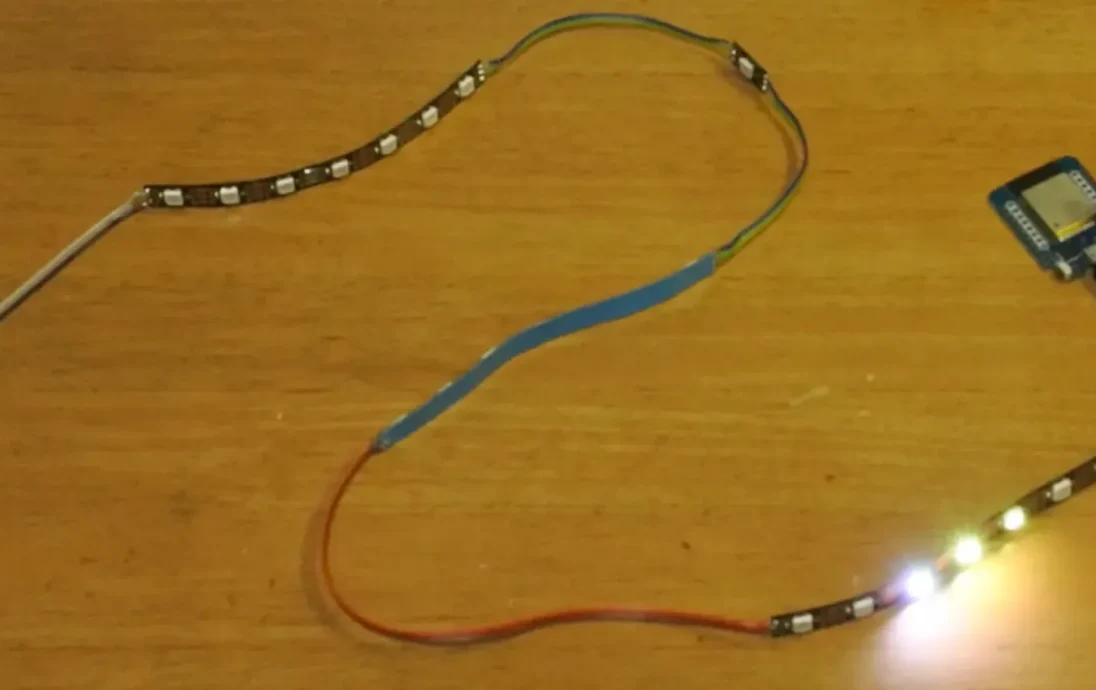

Проверьте, горят ли все светодиоды

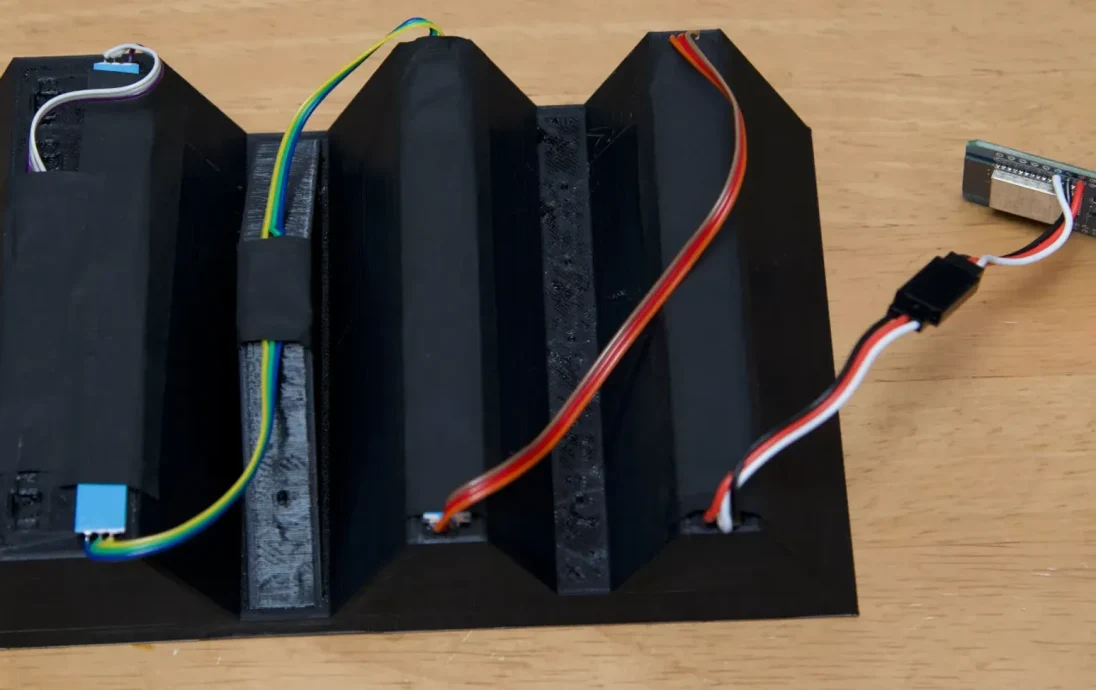

Приклейте светодиодные ленты к основному корпусу скотчем. Пожалуйста, внимательно посмотрите видео.

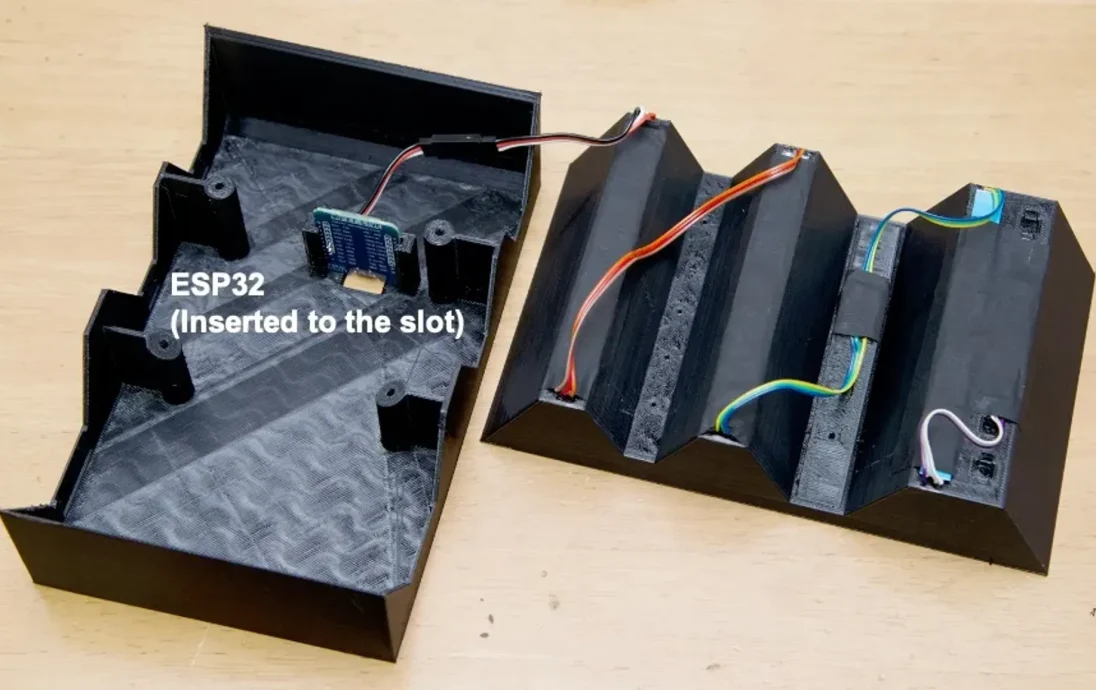

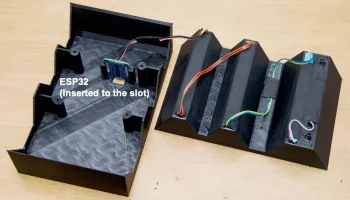

Установите ESP32 на крышку и закрепите ее саморезами.
Напишите программу на ESP32 с помощью Arduino IDE.
Наклейте декоративный лист.

Часто задаваемые вопросы

В1: какой цвет нити мы используем?

A1: Белый материал может быть ярче, но он недостаточно непрозрачен и пропускает свет. Это ухудшает контраст. Пожалуйста, используйте достаточно непрозрачный материал (или увеличьте количество стен).

Q2: Почему бы вам не использовать более дешевый ESP-12 (Wemos D1 mini и т. д.)?

A2: Wemos D1 mini нельзя использовать в Японии, поскольку он не совместим с TELEC, поэтому я выбир��ю модули на базе ESP-WROOM-32.

В3: Могу ли я уменьшить эту конструкцию, чтобы она поместилась в сборочный стол моего 3D-принтера?

A3: Вы можете немного уменьшить ширину корпуса (я думаю, до 10%). Не уменьшайте вертикальный размер, поскольку шаг светодиодной ленты регулируется.

В4: Могу ли я изменить цвет цифр?

А4: Да, вы можете изменить цвет, изменив код. Обратите внимание, что светодиод потребляет большой ток, когда он полностью горит. Точнее, если все 25 светодиодов горят полностью белым (255, 255, 255), он потребляет 1 А (5 Вт).

Советы

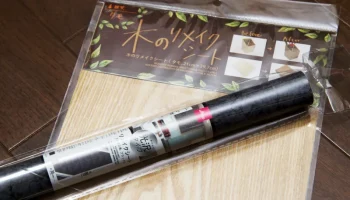

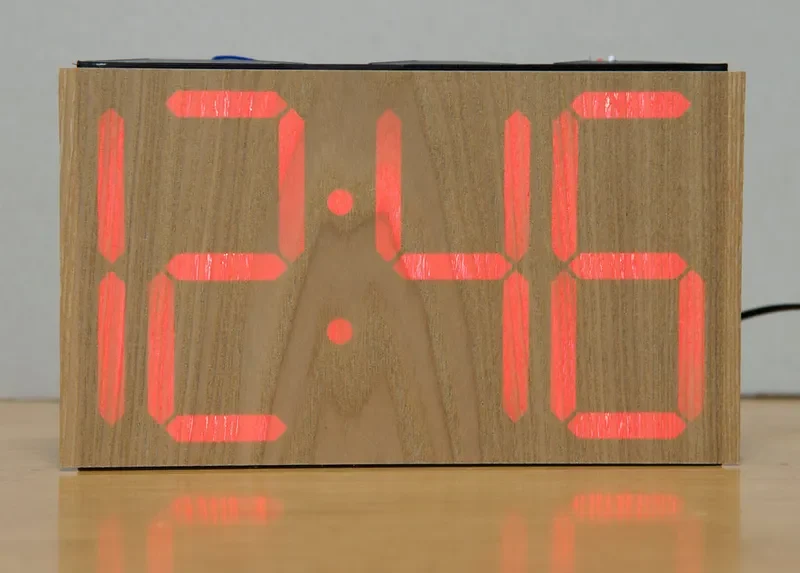

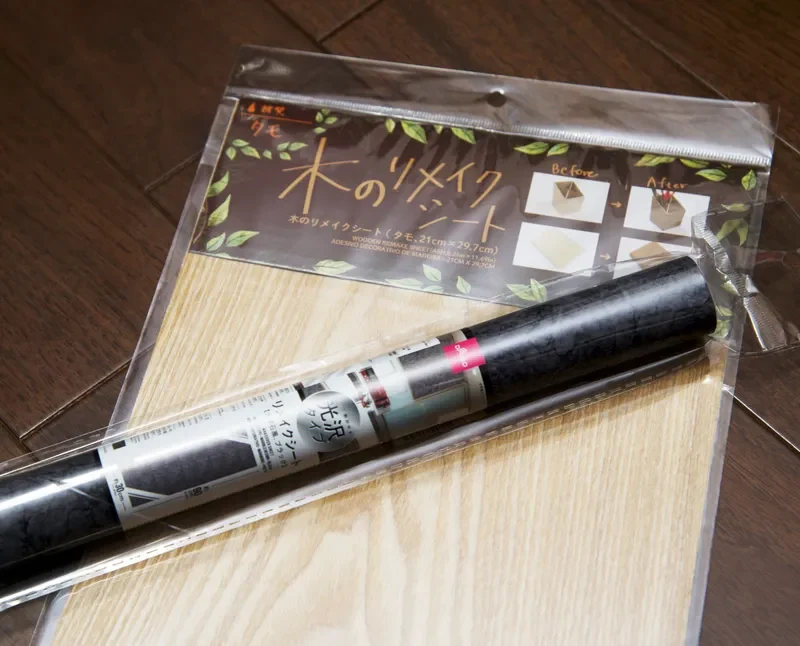

Я купил декоративный лист в магазине за 1 доллар (магазин за 100 иен). Один из них — лист натурального дерева (очень тонкий лист натурального дерева с клеем). Другой — мраморный лист с наклейками. Оба достаточно прозрачны и рассеяны.

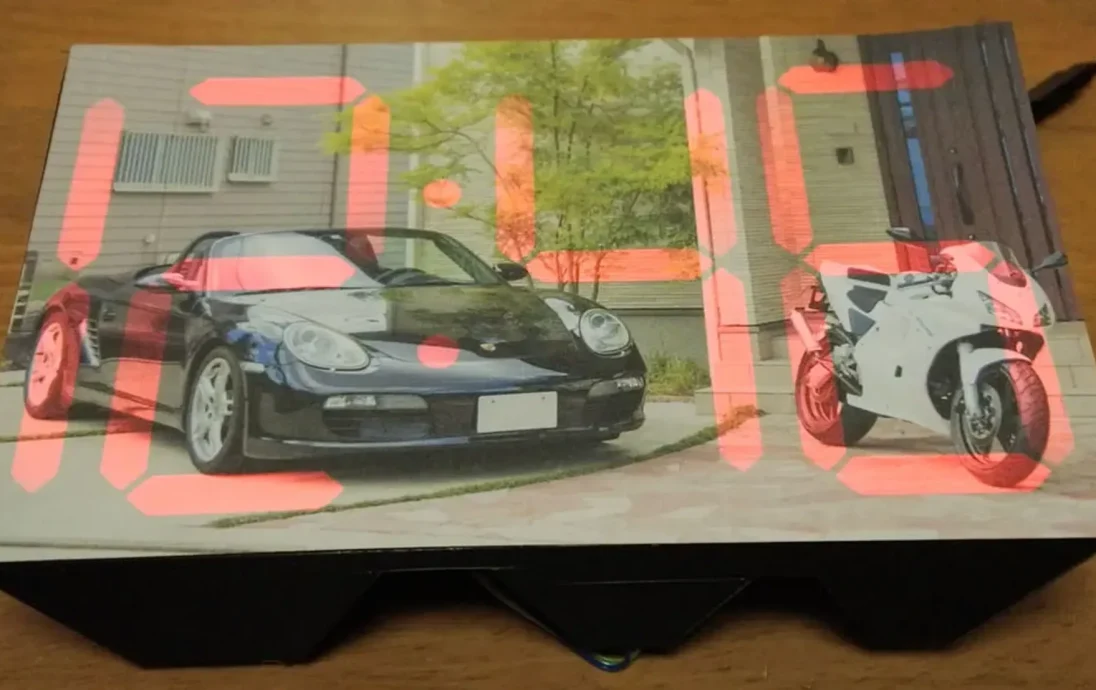

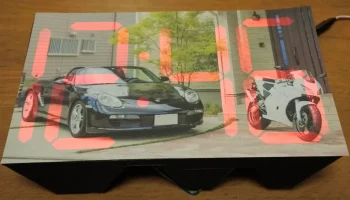

В качестве рассеивателя было бы неплохо использовать любимую фотографию.

Другая идея — использовать с этими часами полузеркало. В этом случае приклейте копировальную бумагу ко всей задней стороне зеркала, чтобы рассеять свет.

СмартКонфиг

Вы можете на��троить параметры Wi-Fi вашего ESP32 через приложение для смартфона. Используйте smatConfig.ino в качестве скетча Arduino.

ESP32 хранит SSID и пароль в своей энергонезависимой памяти.

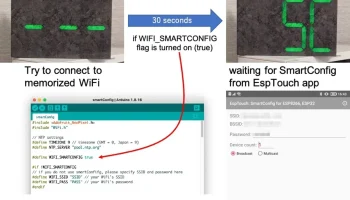

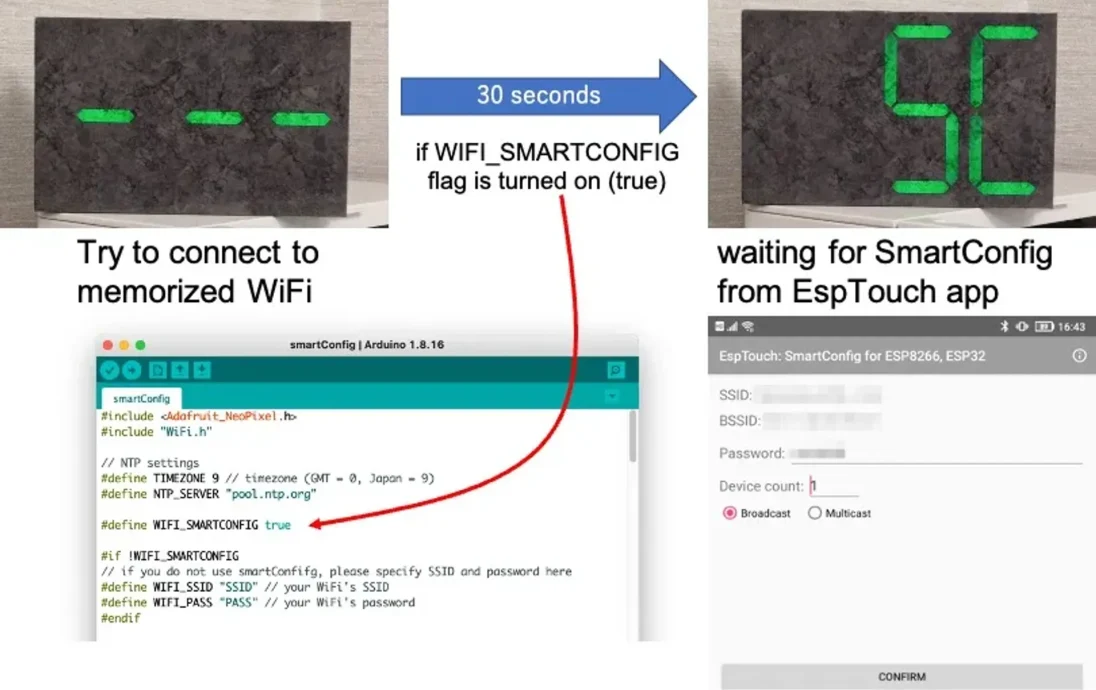

Если предыдущий (запомненный) SSID и пароль не работают, через 30 секунд он автоматически переходит в режим SmartConfig. На часах отображается «SC» (что означает SmartConfig).
Пожалуйста, настройте свой Wi-Fi с помощью приложений по адрес��

Android: https://play.google.com/store/apps/details?id=com.khoazero123.iot_esptouch_demo&hl=ja≷=US

iOS: https://apps.apple.com/jp/app/espressif-esptouch/id1071176700

подтверждение: Спасибо airtcp за советы по SmartConfig.

Дискретные единицы

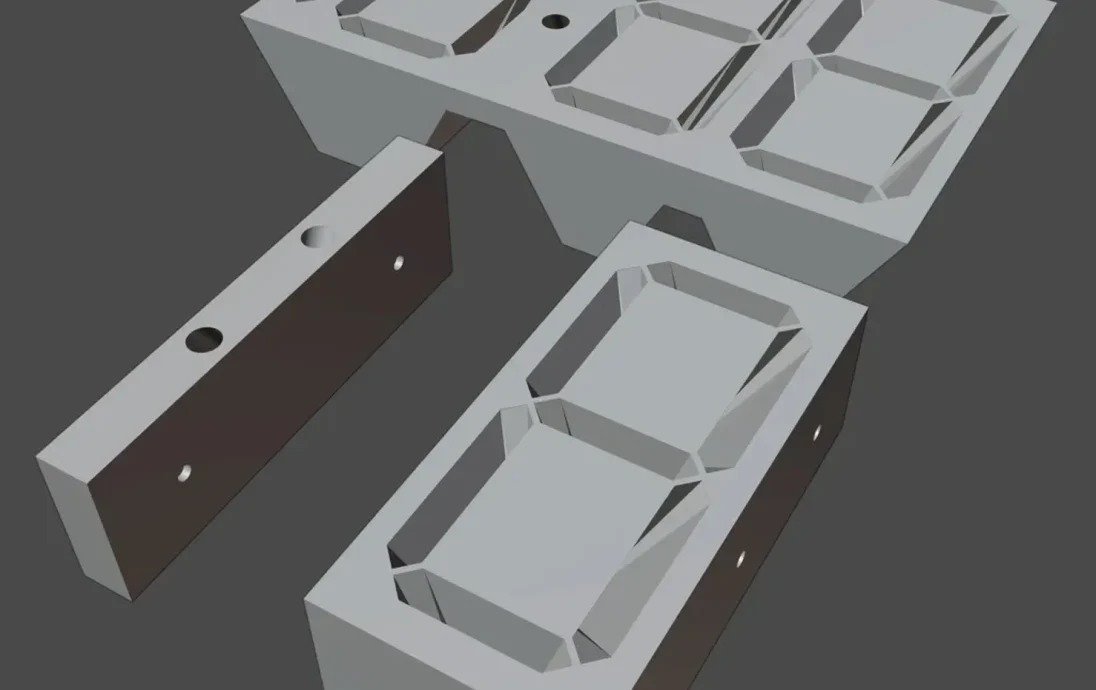

Добавлены многоцелевые однозначные и двоеточия (файлы STL).

Вы можете использовать их для различных проектов, таких как 24-часовые часы, счетчик подписки или огромный калькулятор.
Вы можете соединить несколько устройств друг с другом с помощью отверстий с обеих сторон. Подойдут не только винты, но и стяжки.
В комплект поставки входит дискретная задняя крышка. Крышка для однозначных цифр защелкивается (с крючками). Вы можете использовать боковые выемки, чтобы пропустить кабели или стяжки. Заднюю крышку блока толстой кишки невозможно закрепить, поэтому используйте клей.
Используйте smartConfig24H.ino для прошивки кода.
