Планер в режиме "Ваза" (настраиваемый) с ручной пусковой ...
Краткое руководство
распечатайте planeur15_crochet.stl, желательно из PETG, в режиме вазы с высотой слоя 0,18, сплошным дном 30 мм, скоростью 20 мм/с, с включенным охлаждающим вентилятором на полной скорости.
распечатать lanceur.stl нормально в PLA (высота слоя 0,15, 2 периметра, заполнение 10%, не слишком быстро)
возьмите одну маленькую и одну большую резинки для пусковой установки
веселитесь!
��бзор

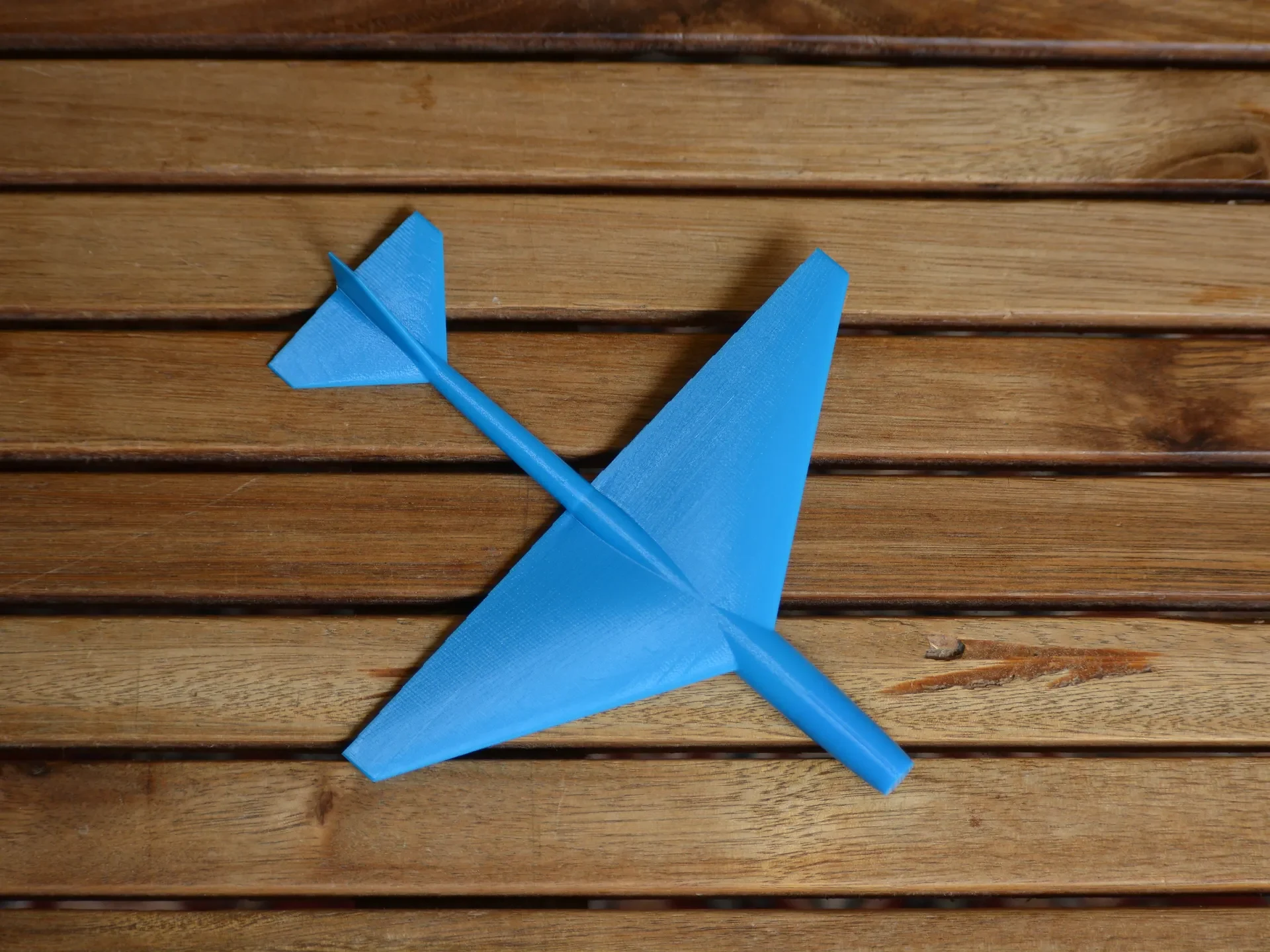

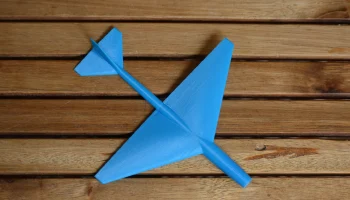

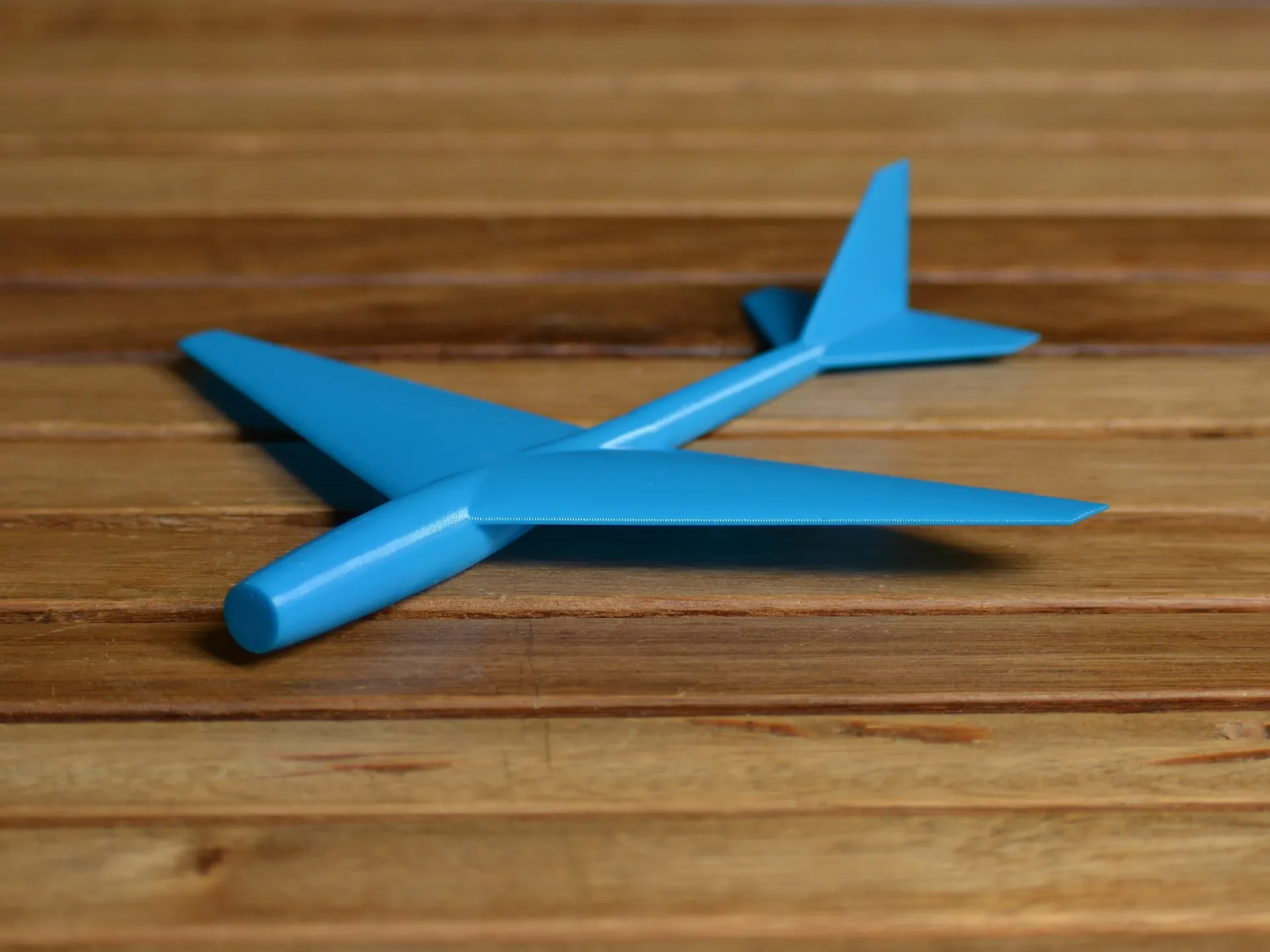

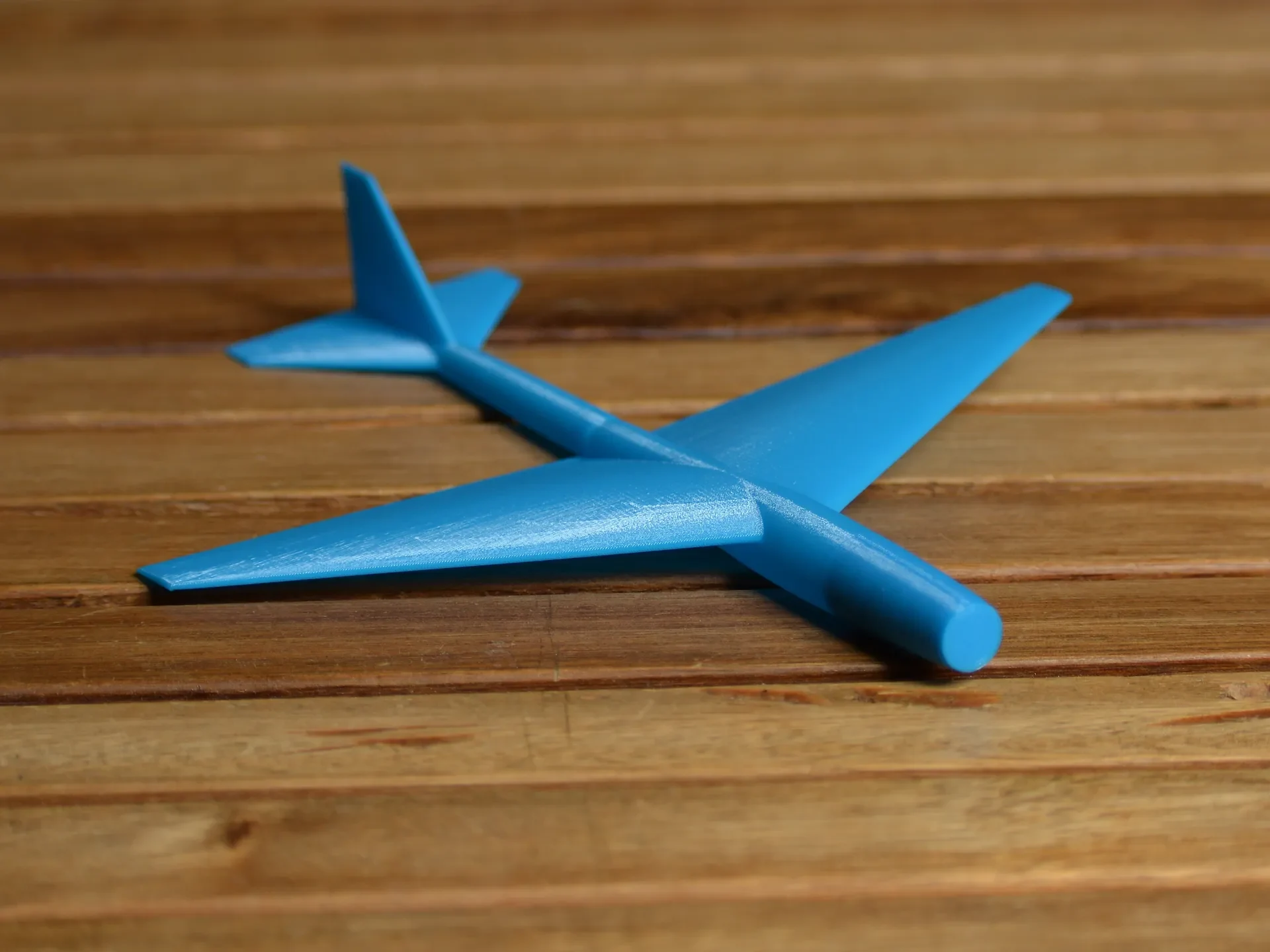

Оригинальность этого цельного планера заключается в том, что он предназначен для печати в режиме вазы, при этом (плоский) нос направлен к рабочей пластине, с большим количеством нижних слоев для баланса. Это позволяет сделать крылья с аэродинамическим профилем, а главное с двугранным углом, необходимым для устойчивости полета.
Передняя кромка, очевидно, является серьезной проблемой и требует печати небольшого элемента с углом свеса 60°, что соответствует углу свеса назад 30°. Это ограничение и выбор печати в режиме вазы (для достижения максимально гладкой поверхности) являются причиной выбора усеченного трапециевидного крыла (почти обрезанного дельта).

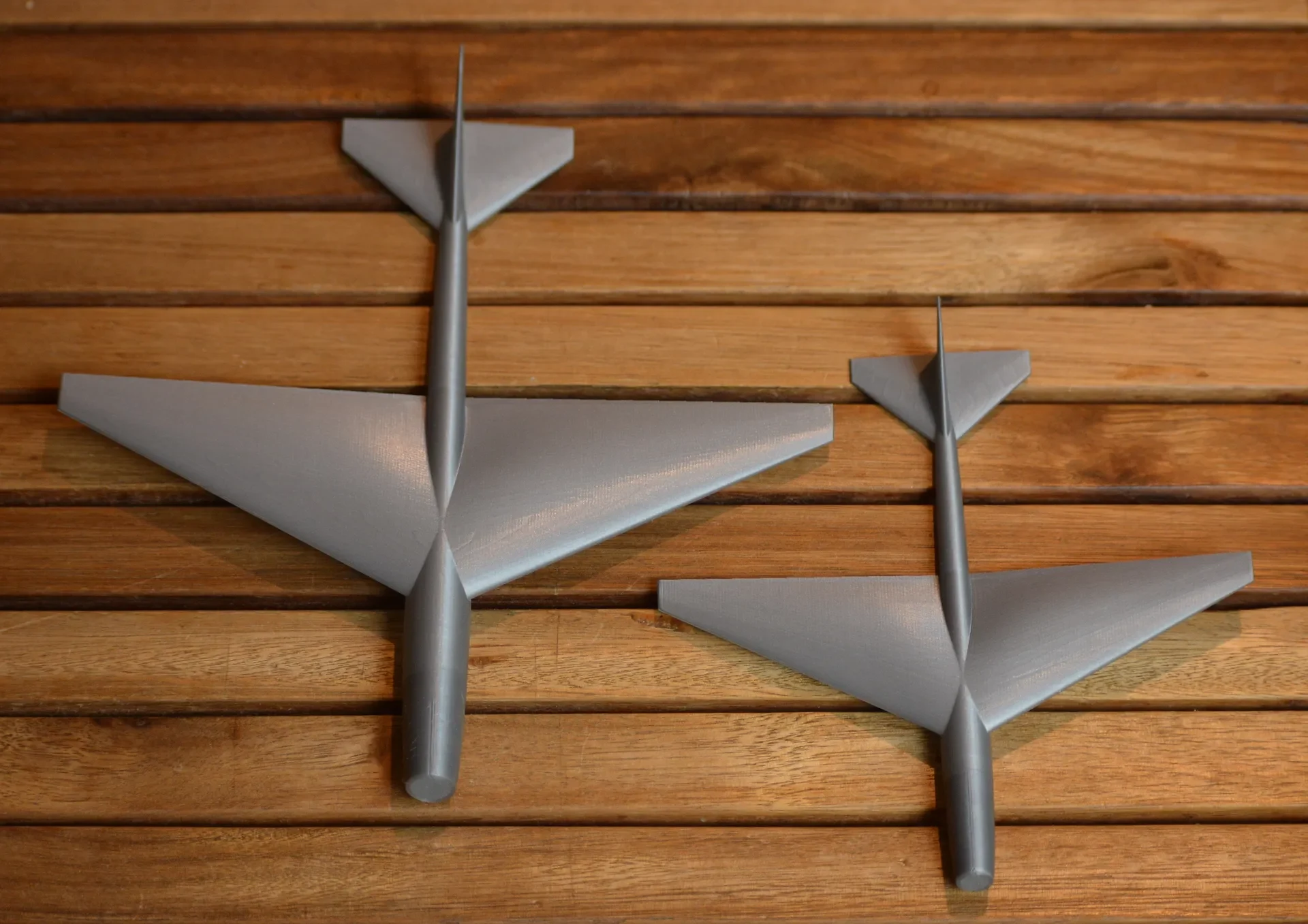

Меньшая версия имеет размах крыльев 15 см, вес 10 грамм, а печать занимает 2 часа. Я также сделал более крупную версию размером 20 см, весом чуть меньше 20 граммов и временем печати 3 с половиной часа. Я предпочитаю тот, который меньшего размера, который печатает быстрее и может запускаться с большей скоростью для данной резинки.
Помимо этого, концепция пытается использовать аэродинамическую теорию, чтобы заставить его летать! А необходимый импульс обеспечит ручная пусковая установка или катапульта на треноге...
Дизайн
Все спроектировано в OpenSCAD с использованием библиотеки bezier.scad Ал��ксандра Р. Прусса, которую я больше не могу найти в Интернете. Исходный код (на французском языке) в значительной степени настраиваемый, что позволяет экспериментировать с формой. Некоторые важные параметры, такие как центр аэродинамических сил, плечо рычага и т. д., вычисляются и отображаются при рендеринге с помощью OpenSCAD, что помогает при аэродинамическом проектировании.
Профили крыльев
Основной профиль крыла основан на обычном профиле профиля «низкого Рейнольдса»: Eppler EP205, который используется в моделях самолетов. Его передняя кромка модифицирована таким образом, что она становится более округлой при проецировании на горизонтальную плоскость (при нарезке), чтобы смягчить проблему «острого свеса». Задняя кромка также модифицируется, чтобы обеспечить ее ненулевую толщину (вдвое больше ширины линии). Эта модификация профиля не является постоянной по всему размаху крыла: она гораздо более выражена на законцовке (относительно). По этой причине кончики обрезаются.
Профиль хвостового оперения симметричный: Selig/Donovan SD8020 с теми же доработками.
Другие профили можно попробовать, просто изменив список точек.
Параметры крыла

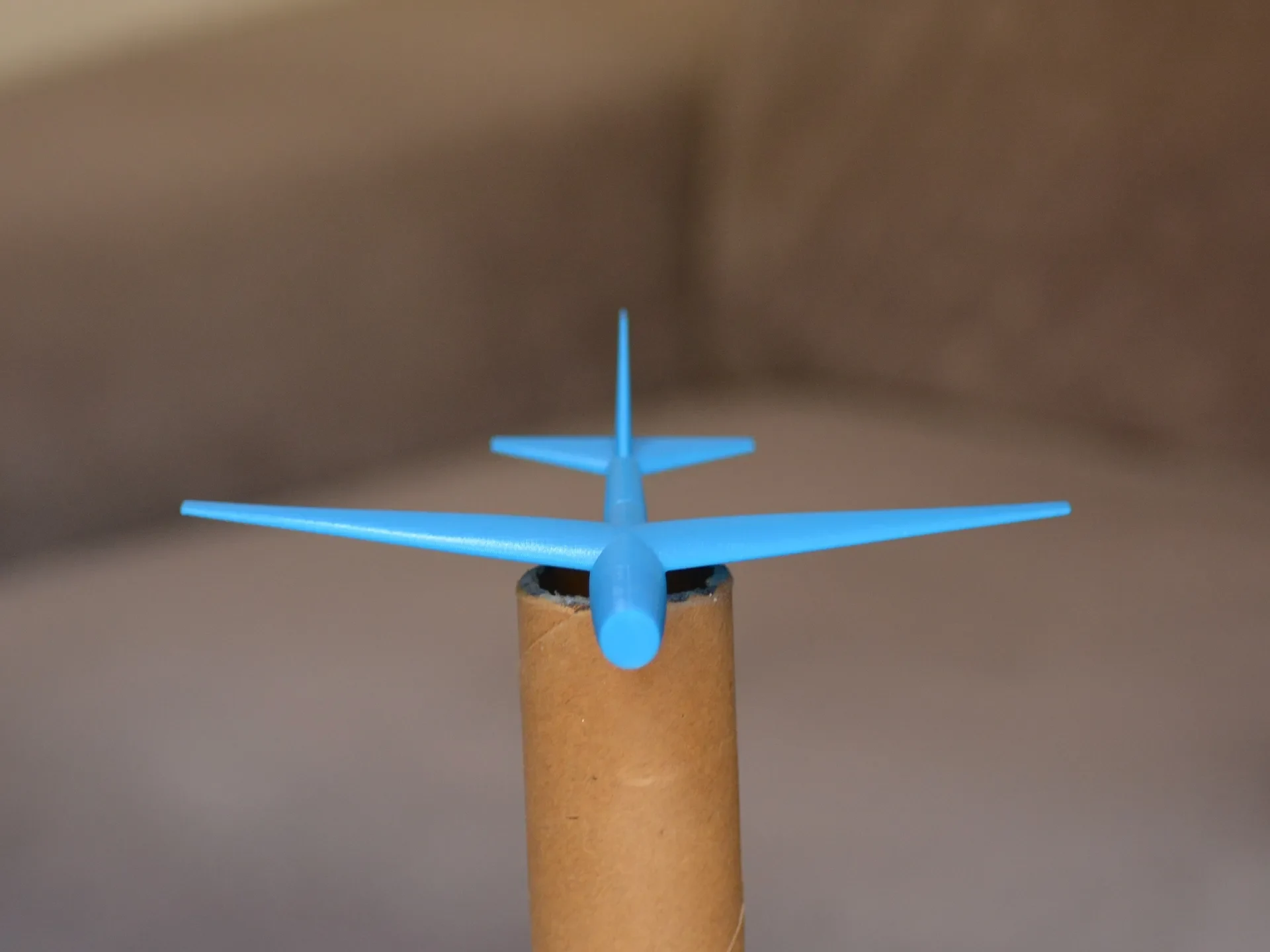

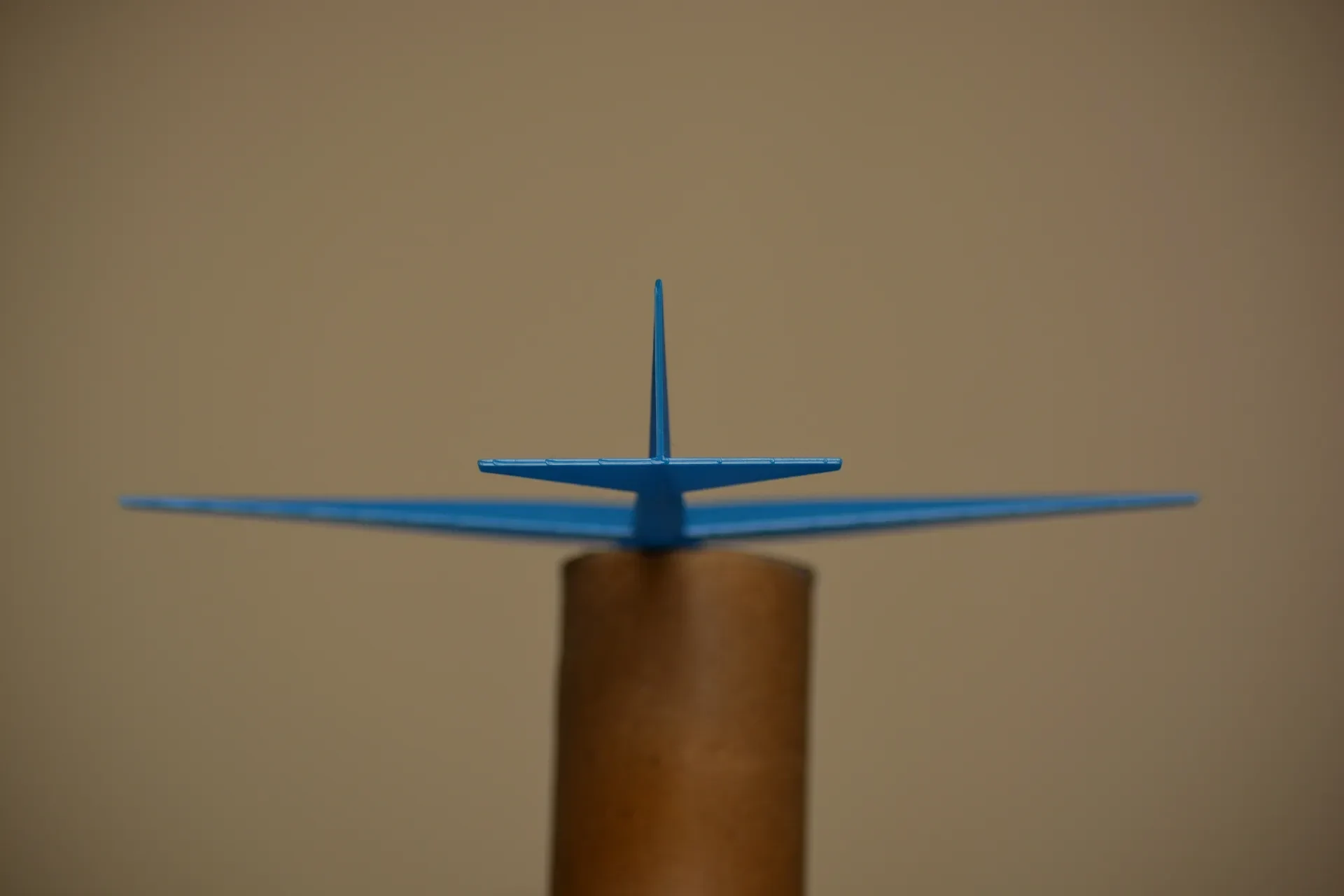

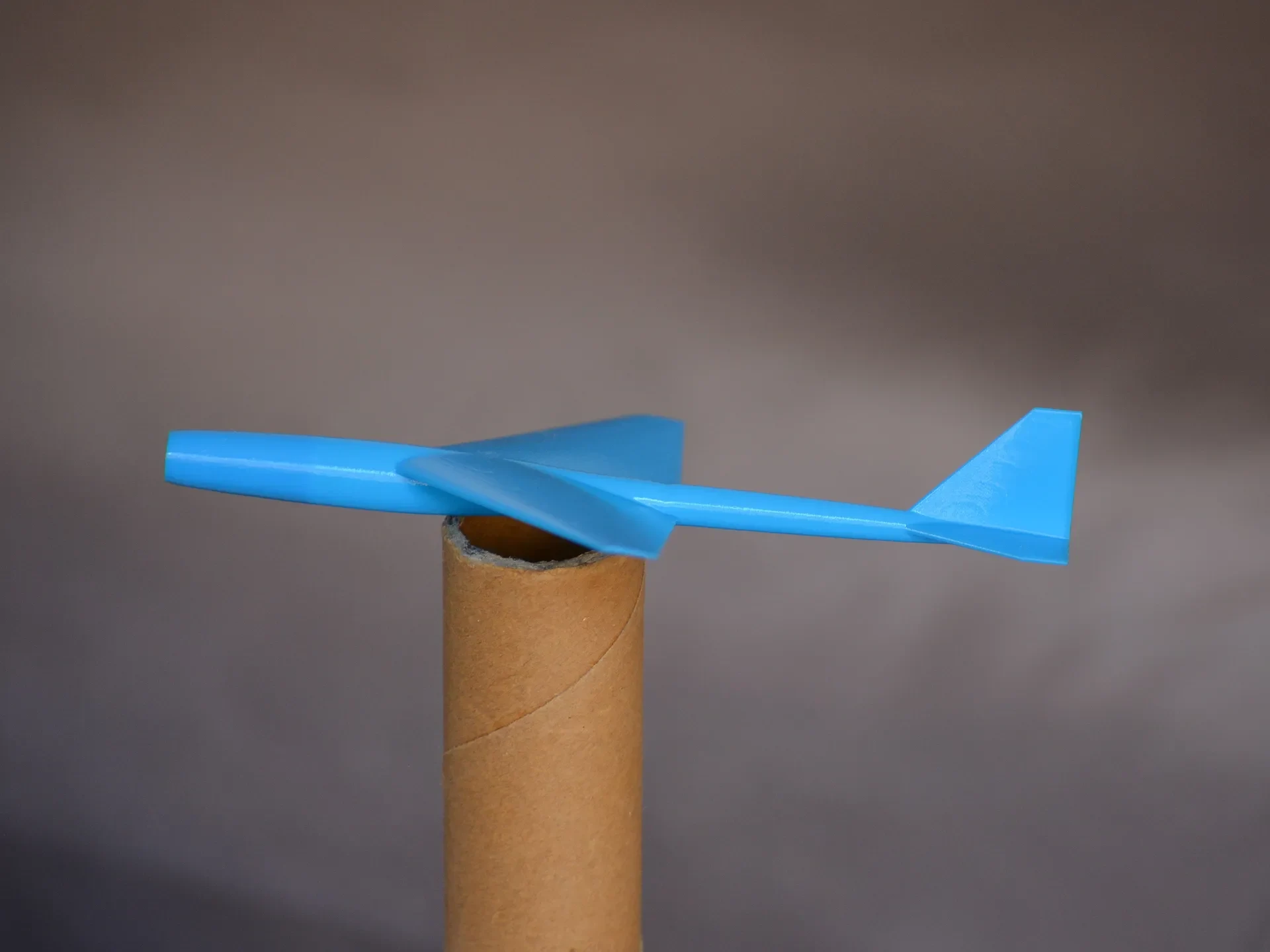

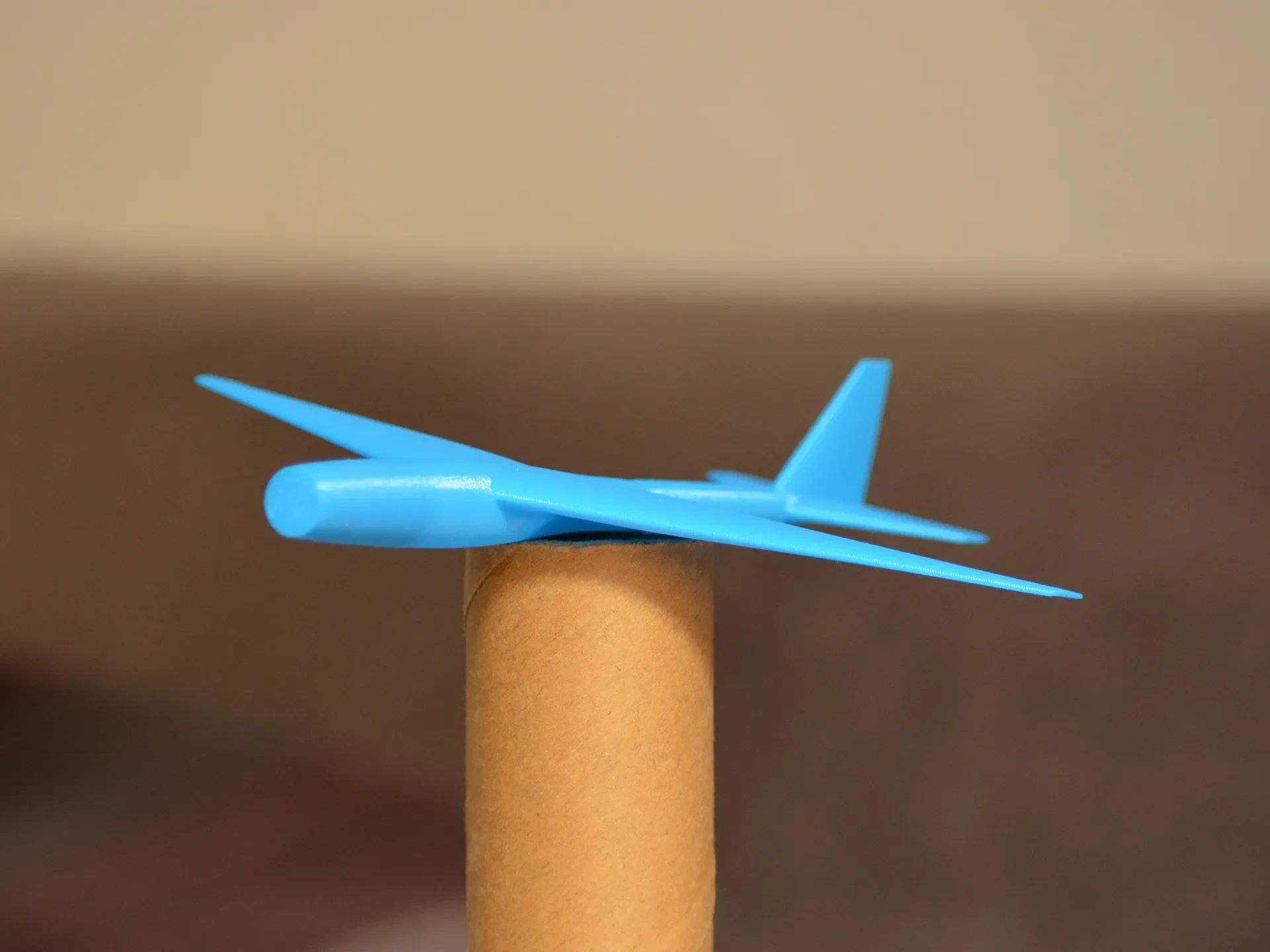

Крылья имеют угол стреловидности 30° (хвостовое оперение 45°), угол падения 5° и двугран��ый угол 4°.
Хвост позиционируется и имеет такие размеры, чтобы получить разумные значения плеча рычага и объема хвоста.
Фюзеляж
Это просто цилиндрическая форма с большим радиусом спереди. Чтобы сбалансировать планер, первые 30 мм должны быть напечатаны сплошными. Предполагаемый аэродинамический центр отмечен небольшой выемкой в нижней части фюзеляжа; центр тяжести должен располагаться близко к этому положению.
Версии

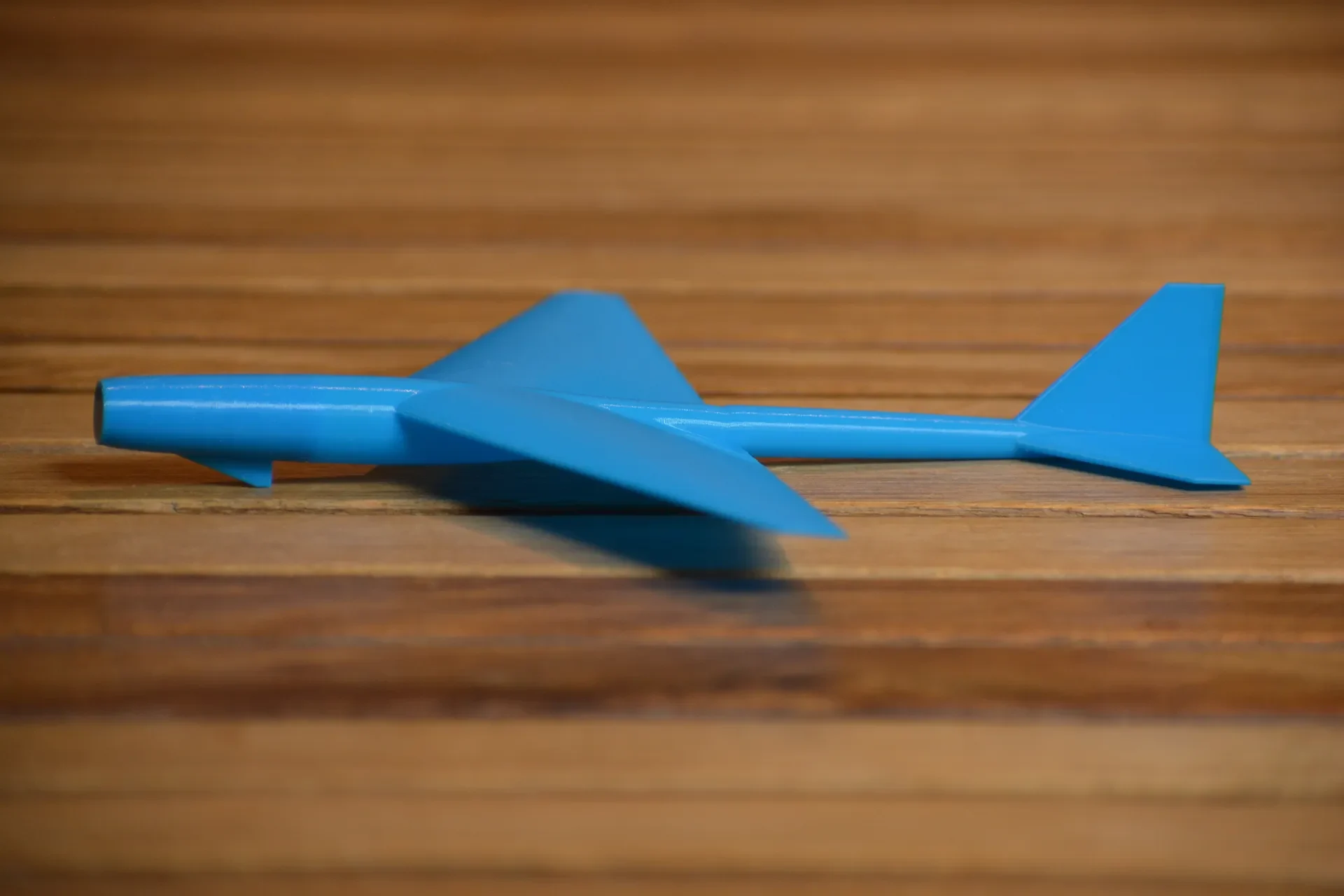

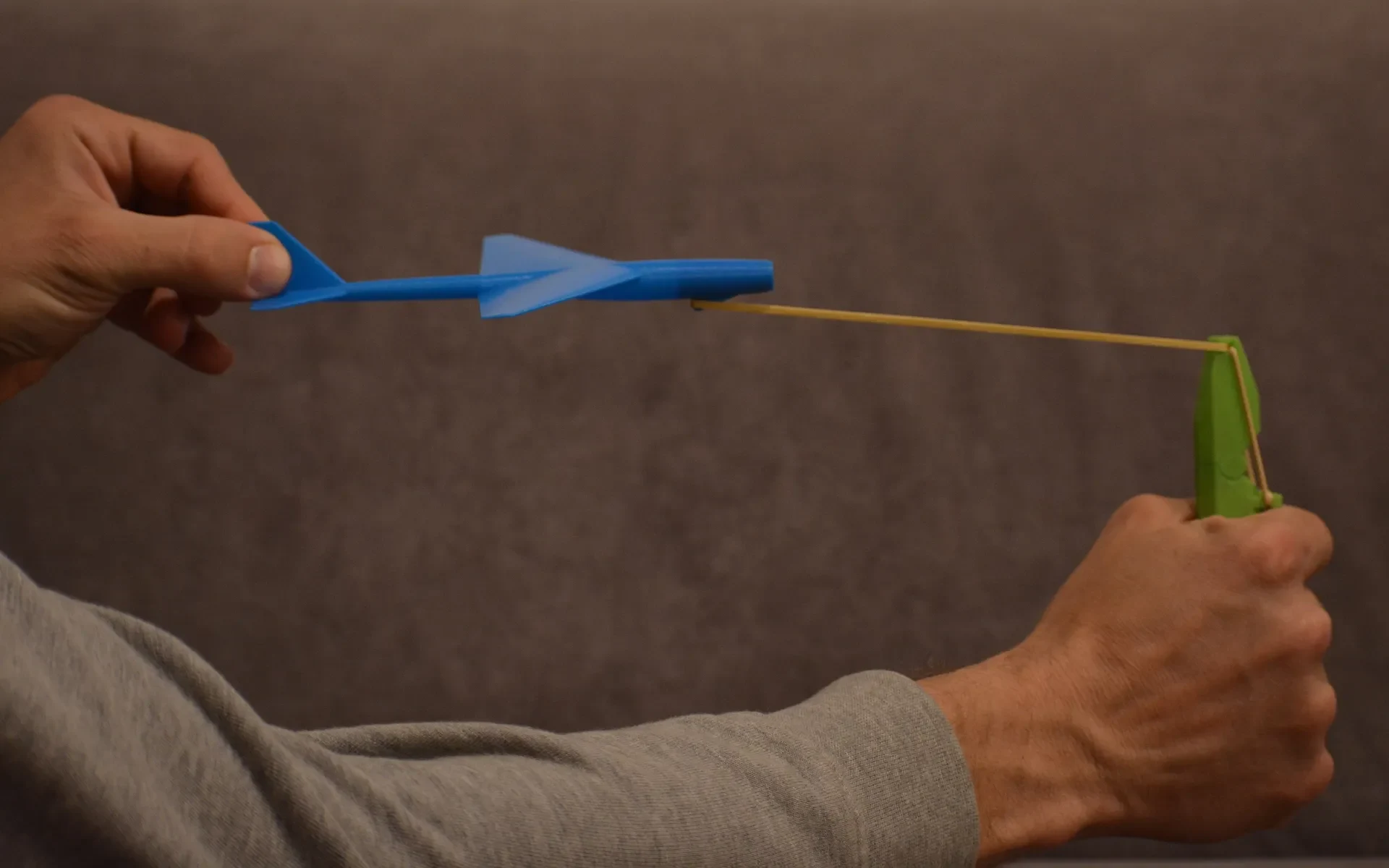

Есть две вариации модели: с крючком и без него (крючком). Каждая версия поставляется в двух размерах: с размахом крыльев 15 и 20 см. Крючок предназначен для использования с ручным пусковым устройством с резиновой лентой. С другой стороны, катапульта предназ��ачена для использования только с версией 15 см без крюка (только). planeur.scad — это то же самое, что и planeur15.scad (первый опубликованный файл сохранен для единообразия).
Печать
Наибольшего успеха я добился с PETG, высотой слоя 0,18 мм (почти также подойдет 0,15 или 0,2) и охлаждающими вентиляторами, работающими на полной скорости. Печать в режиме вазы, со «сглаженным контуром». Скорость была ограничена так, чтобы каждый слой длился 10 секунд (с минимальной скоростью 10 мм/с). Максимальная скорость составляла 20 мм/с. При толщине дна 30 мм (для баланса) печать занимает около 2 часов.
ПЛА тоже должна работать, но, возможно, ее будет проще развести.
