Метеостанция/кейс для солнечной панели 110 x 136 мм........

Источник:

www.printables.com

Этот корпус предназначен для проекта электроники с использованием солнечной панели размером 110 x 136 мм. Например, обычная метеостанция с Wi-Fi, которая измеряет температуру, влажность и, возможно, давление.

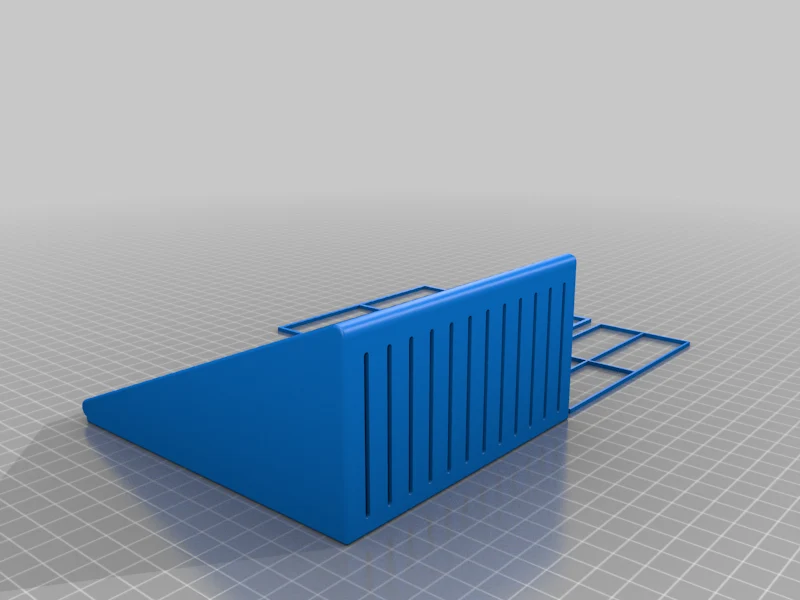

Корпус состоит из трех частей:

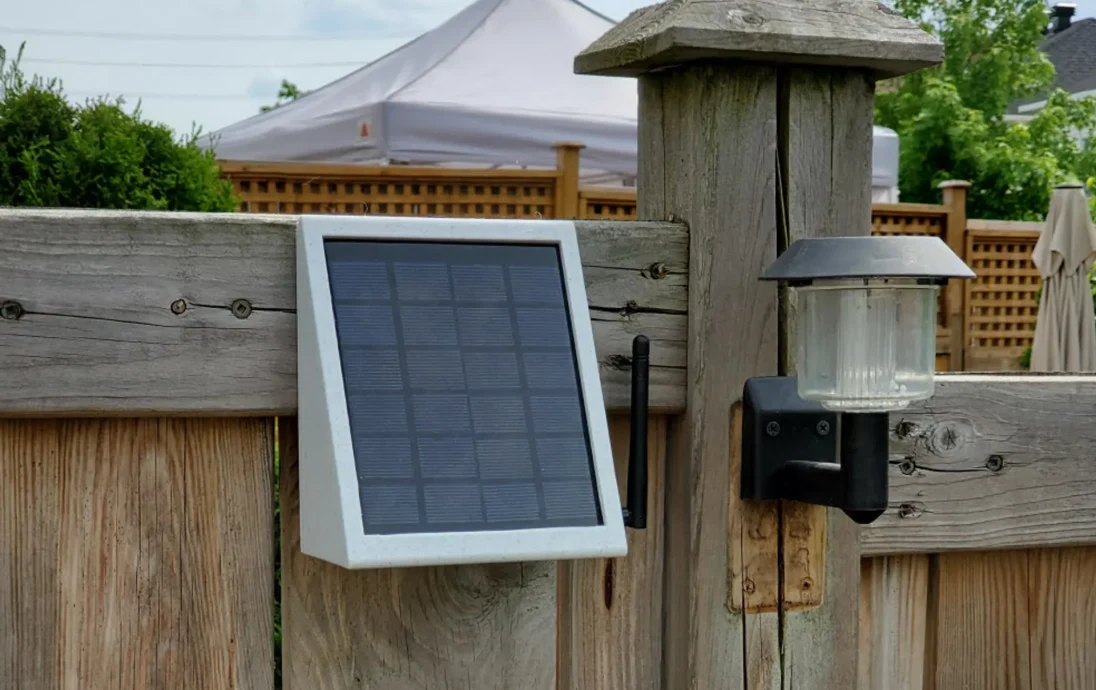

один основной корпус с отверстием для антенны, двумя монтажными отверстиями и вентиляционными планками снизу и сзади. Корпус предназначен для установки снаружи на столбе забора.
две маленькие рамки (поясняется ниже)

Чтобы защититься от природы (насекомых и т. д.), в вольере над вентиляционными решетками размещается небольшой кусок проволочной сетки — такой, который обычно используется в сетчатых дверях и окнах. Шаблон с размерами резки прилагается в виде файла .pdf.

Солнечная панель удерживается в блоке за счет силы тяжести и трения. При необходимости его можно нажать, а затем выдвинуть. Чтобы вытолкнуть его, твердо, медленно и осторожно протолкните ластик деревянного карандаша через отверстия для винтов в задней части устройства и к задней части солнечной пластины.

Поскольку устройство будет монтироваться снаружи, PTEG предпочтительнее PLA. Также. Предпочтительнее использовать цветную нить с большей отражающей способностью, чтобы не выделять тепло внутри корпуса.

Кроме того, в загружаемые файлы включены файл .stl, а также файл Fusion 360 .f3d, использованный для создания модели.

Надеюсь, это будет вам полезно.

Изменение: 21 апреля 2021 г. вентиляционные отверстия на спине стали шире.

Изменение: 20 мая 2021 г. задняя и нижняя стенки стали толще + добавлен файл шаблона .pdf.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:
