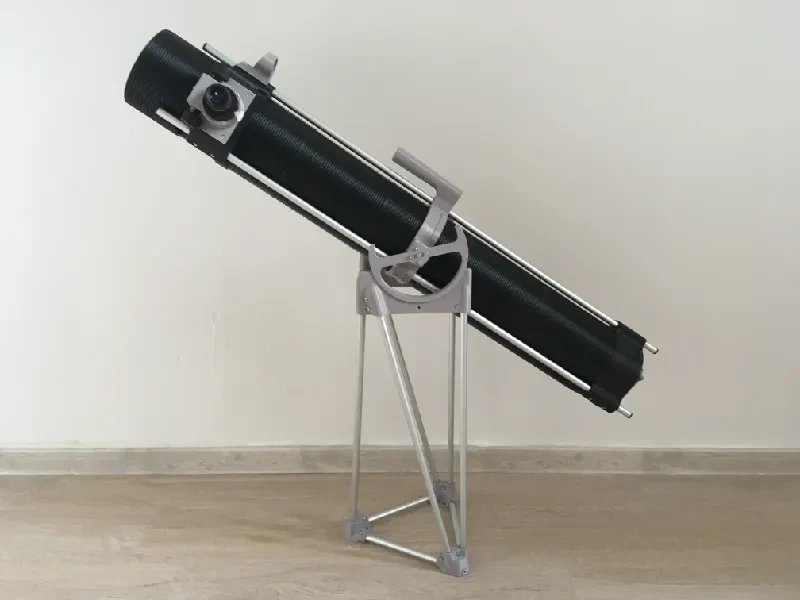

Трубка телескопа Хэдли в сборе - режим "Ваза"...

Это ремикс метрического телескопа Хэдли, который подходит для облегченной полноразмерной крышки трубки с принтом в виде вазы.

Я разместил здесь только модифицированные файлы, которые заменяют верхний узел, узел подшипника и нижний узел телескопа. Остальные детали и инструкции можно найти на сайте Hadley Telescope — Official Metric Remix.

Обновления

15 сентября 2023 г.: Добавлены детали для стержней диаметром 0,5 дюйма.

Распечатать инструкции

Трубки или кожухи предназначены для печати в режиме спиральной вазы. Включите эту опцию в слайсере и установите нижние сплошные слои на 0, а ширину выдавливания внешних периметров на 0,8 мм.

Все детали печатаются без подставок.

Инструкции по сборке трубки

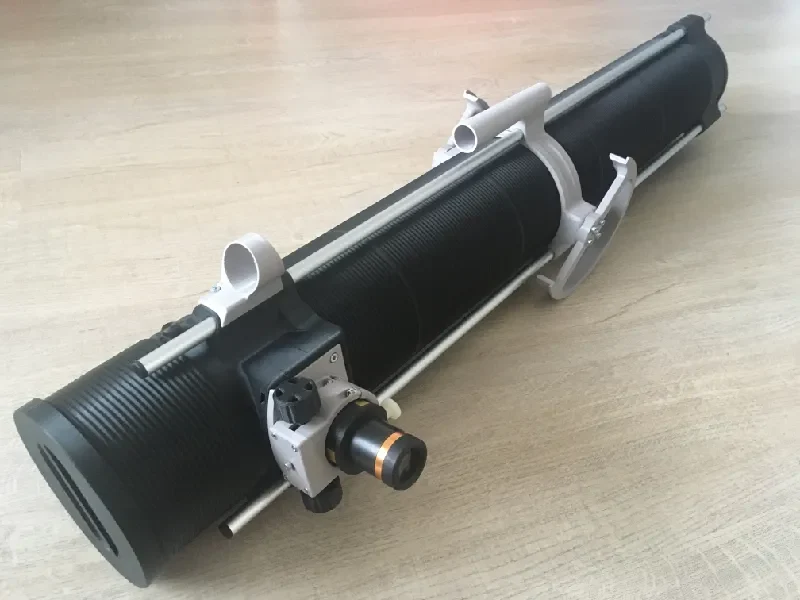

Есть 2 варианта сборки трубы, один выглядит красивее (на фото), другой можно снять или добавить в любой момент, не разбирая телескоп.

Первый вариант

Распечатайте и соберите Кожух А 4x — все прикручивается само по себе или опускается в сборе телескопа.
Коллимируйте и сфокусируйте телескоп, чтобы узнать окончательное положение верхнего узла телескопа.
Измерьте расстояние d между кожухом и верхним узлом телескопа.

Затем напечатайте кожух B на слайсере длиной d+32 мм (у меня она была 92 мм, но у каждого телескопа она может отличаться). Не масштабируйте кожух B, а вместо этого обрежьте его на слайсере до нужной длины.
После этого вы можете снять UTA, ввинтить последнюю часть кожуха и снова добавить UTA, чтобы закончить телескоп.
Наконец, снова распечатайте верхнюю часть трубы на верхней части телескопа из кожуха B — разрежьте слайсером, не масштабируйте и прикрутите ее к UTA.

Второй вариант

Распечатайте 3 кожуха А и вставьте его — прикрутите к LTA или самому себе.

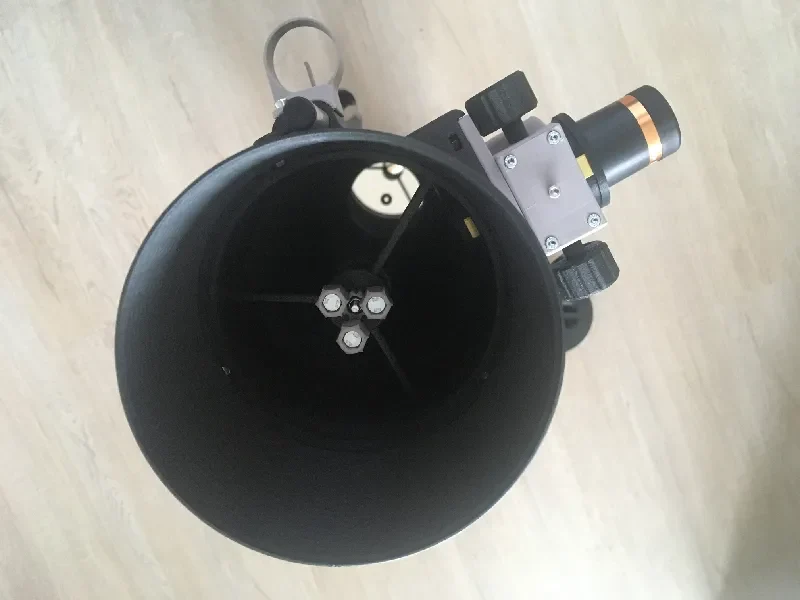

Распечатайте кожух B и кожух C в полную длину, вкрутите их друг в друга, вставьте между стержнями телескопа, ввинтите в самый верхний кожух A и увеличьте длину, вывинтив кожух C изнутри кожуха B.
Наконец, снова распечатайте верхнюю часть трубы на верхней части телескопа из кожуха B — отрежьте ножом нужную длину, не масштабируйте и прикрутите ее к UTA.
Крепежи

Почти все они повторно использованы с официального метрического телескопа Хэдли. В списке указаны только крепежи, относящиеся к этому ремиксу — для полной сборки телескопа вам понадобится больше.

ДСС

6 винтов с шестигранной головкой M4x12 для стержней ø12.
6 шестигранных гайок M4

Подшипниковый узел

10 винтов с шестигранной головкой M4x20 для крепления подшипников.
6 винтов с шестигранной головкой M4x12 для стержней ø12.
16 Шестигранная гайка M4

ЮТА

6 винтов с шестигранной головкой M4x12 для стержней ø12.
6 шестигранных гайок M4
3 винта M4x8 для крепления крестовины (можно длиннее)

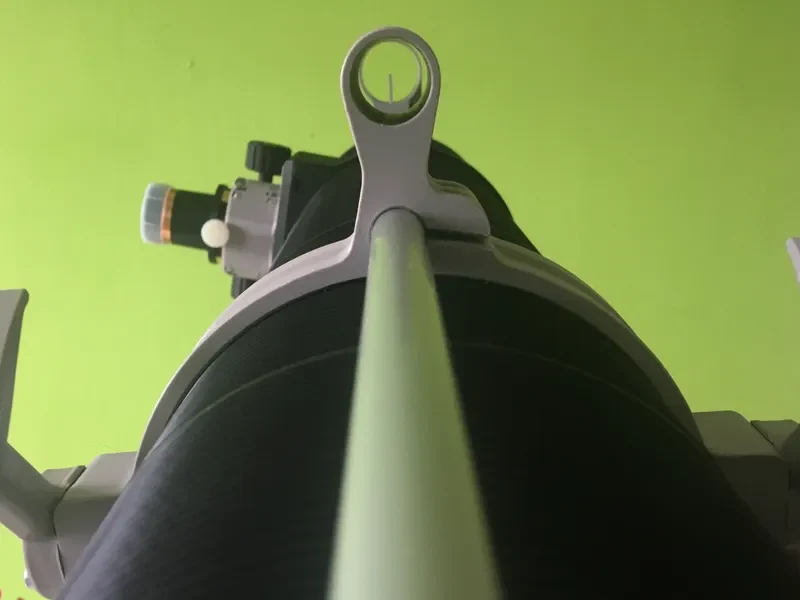

Зрение

2 винта с шестигранной головкой M4x20 (они заменяют 2 винта M4x12)
Поддержка
