Модульные шестиугольные ящики/хранилище (режим вазы, деше...

Мне ОЧЕНЬ понравились многие модульные шестиугольные ящики, которые вы можете найти здесь, но после того, как я распечатал некоторые из них, я узнал, что их печать ТАК ДОРОГО. Я потратил 40 баксов на нить, просто напечатав сами шестигранники, не считая даже ящиков! Поскольку мне очень нравятся шестигранные ящики, я решил сделать более дешевый (с точки зрения материалов) ящик для печати.

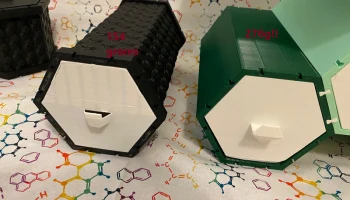

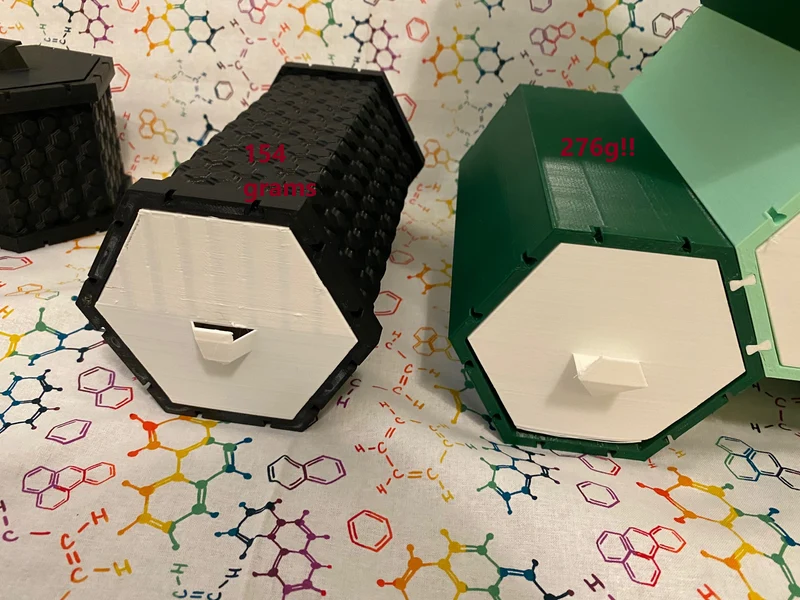

В моей конструкции для основного «цилиндра» ящика используется деталь в виде ��азы, а затем используются колпачки на обоих концах для обеспечения дополнительной жесткости. По сравнению с аналогичными моделями аналогичных размеров на разных сайтах, на эту модель уходит всего ПОЛОВИНА количества нити!!

Кроме того, вы можете смешивать и сочетать цвета по своему усмотрению!

КАК ПЕЧАТЬ

Никакие опоры не нужны ни для одной детали.

Для каждого «ящика» вам понадобятся следующие детали.

Передняя часть x1
Назад x1
Средний x1
Ящик x1

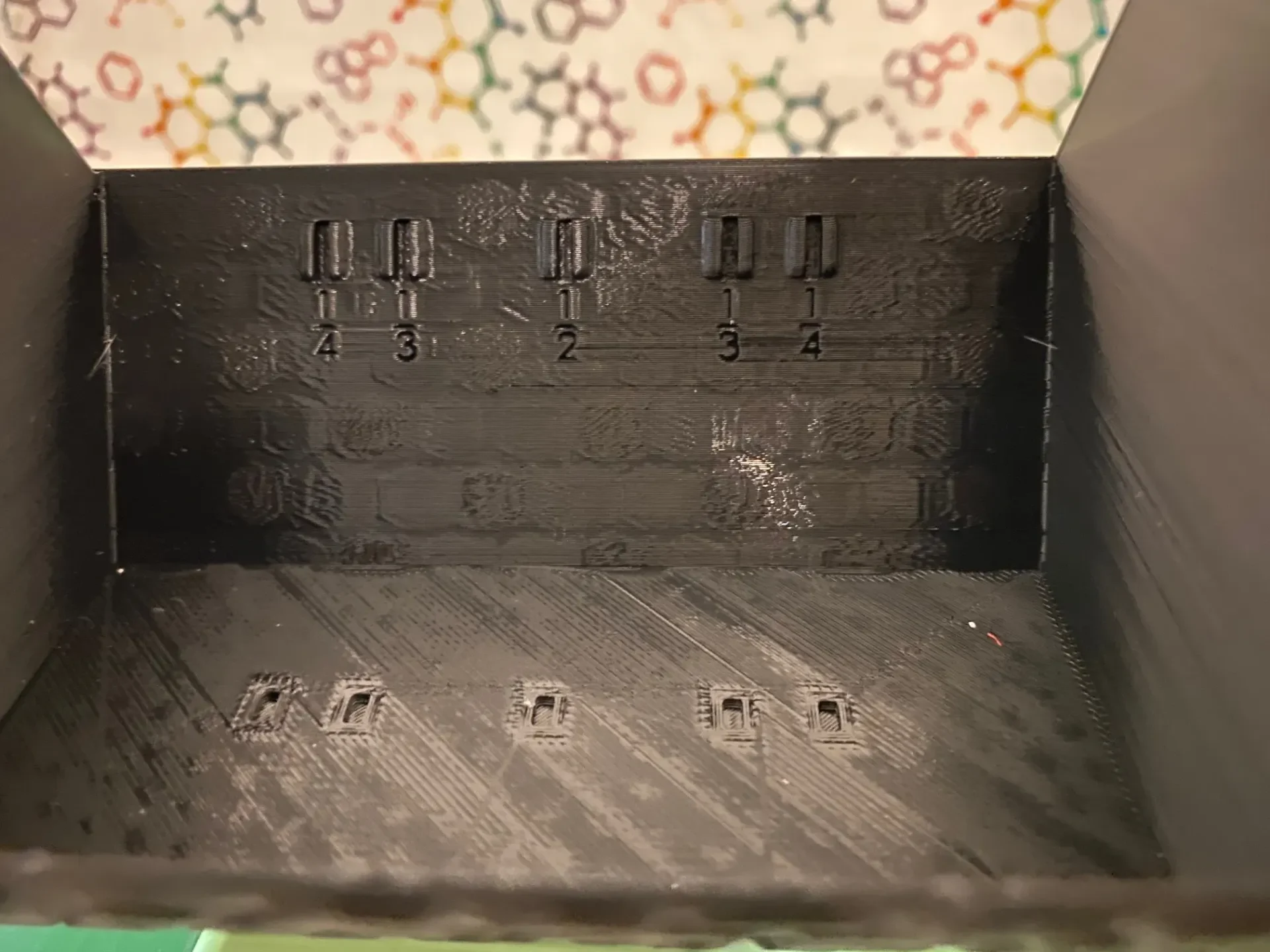

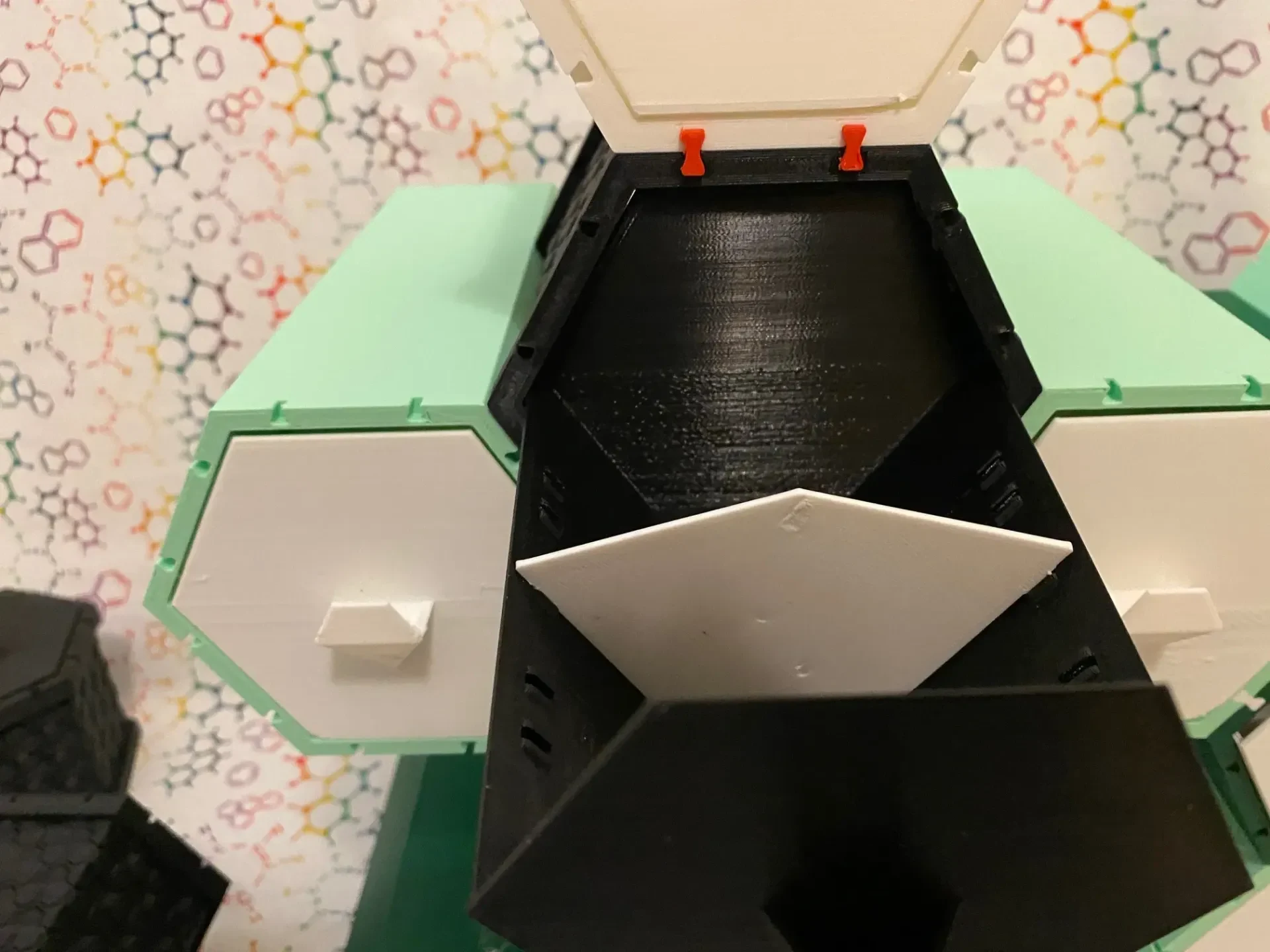

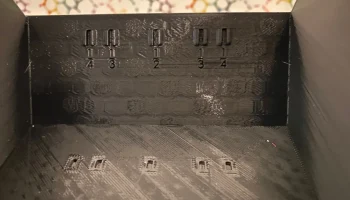

Дополнительно: разделители ящиков. В каждом ящике есть прорези, позволяющие разделить его пополам, на четверти или на трети.

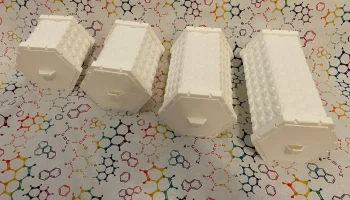

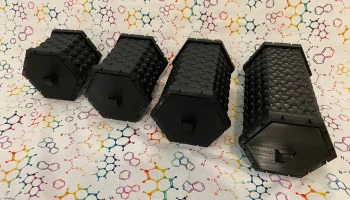

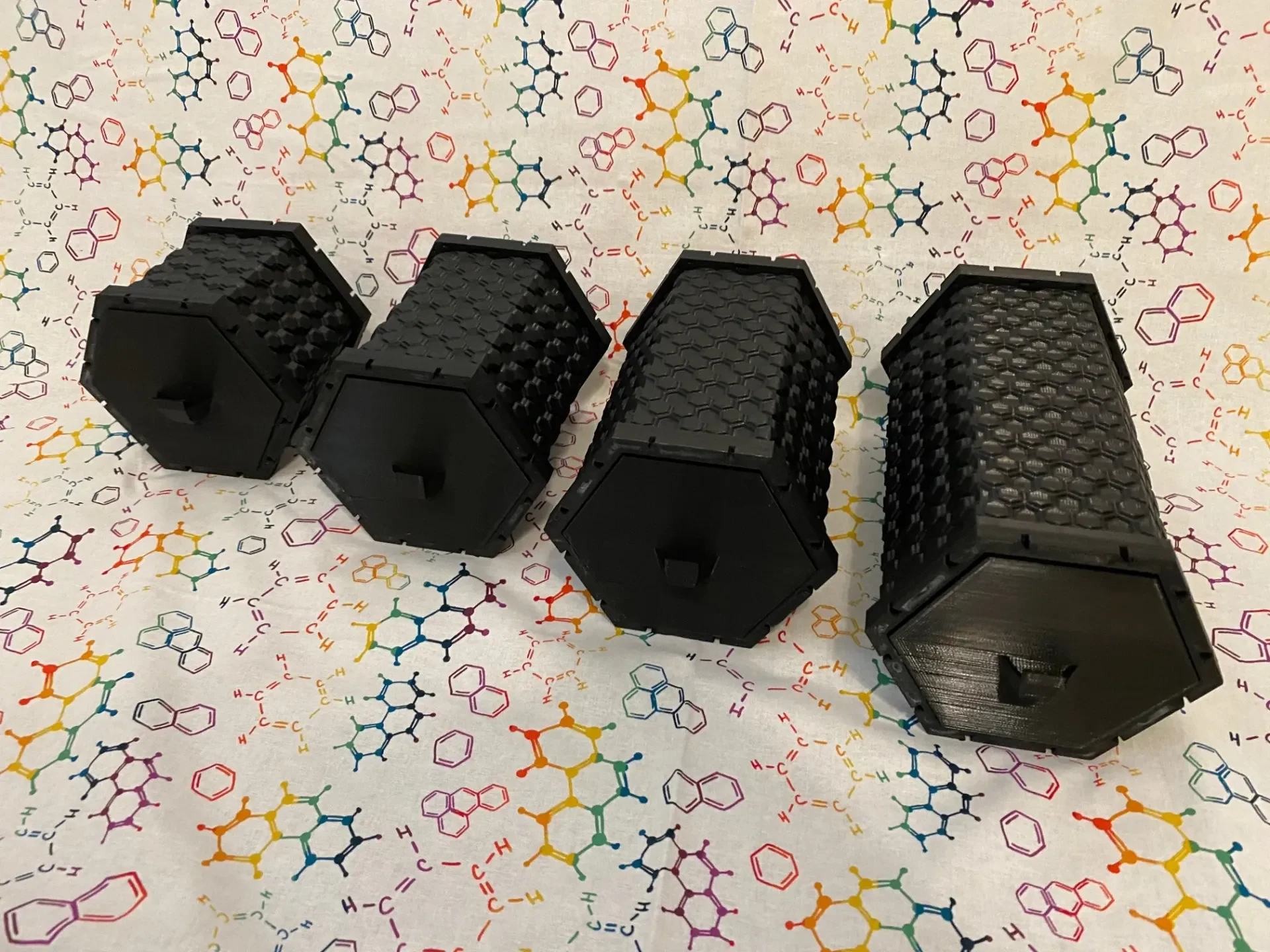

Существует несколько размеров «средних» и «выдвижных» частей. Выберите нужный размер (глубину) и распечатайте его. Передняя и задняя часть универсальны.

Передняя и задняя части должны быть напечатаны так, как вы себе представляете. Положите самую плоскую/большую сторону вниз. Они НЕ МОГУТ быть напечатаны на их сторонах, поскольку шестигранный рисунок не будет иметь никакой поддержки. Я напечатал их шириной линии 0,4 мм.

Средняя часть должна быть напечатана в «режиме вазы» или как его называет ваш слайсер. В куре это называется «спирализация внешнего контура». В суперслайсере или слайсере Prusa это называется «спиральная ваза». Убедитесь, что верхний/нижний слои установлены на 0, чтобы не печатались верхние и нижние слои. Вы хотите напечатать (шестиугольный) цилиндр без верха и низа.

Кроме того, я рекомендую печатать центральную часть (часть вазы) толщиной слоя 0,6-0,8 мм. Нет, вам не нужно сопло диаметром 0,6 или 0,8 мм, просто установите ширину слоя 0,8, и ваш слайсер будет выдавливать чуть больше, чем вдвое больше материала. (Если вы использовали сопло 0,4 мм.) Возможно, вам придется немного замедлиться, если ваш экструдер не справляется с этой задачей, но режим вазы уже очень быстрый, так что это не проблема. Я настроил сопло 0,4 мм на печать шириной 0,8 мм, и оно получилось около 0,7 мм, и это нормально. Для некоторых более высоких/больших средних частей может быть полезно печатать с полями, хотя для этого потребуется небольшая постобработка, чтобы удалить поля, чтобы они хорошо вписывались спереди/сзади.

СБОРКА

Убедитесь, что выкройка совпадает со средней частью и передней или задней частью. Передняя и задняя части центральной секции НЕ идентичны, поэтому убедитесь, что вы выбрали правильно. Средние части я расположил передней частью ВВЕРХ, а задней ВНИЗ. Затем убедитесь, что рисунок повернут правильно (он может вращаться только в одном из двух направлений). Полностью вставьте 4 из 6 углов. Если вы собираете переднюю часть, убедитесь, что вы вставили среднюю часть ПОД ту небольшую часть, которая выступает (несимметричную сторону), ПЕРВОЙ, иначе будет сложно вставить эту сторону ��оследней. Затем вставьте плоскую сторону между двумя углами, которые еще не вошли. Толкайте его к середине шестигранника, сгибая его. В конце концов он встанет на место. Затем убедитесь, что передняя/задняя часть нажата ВСЕ, и все должно быть хорошо! Немного сложно надеть переднюю/заднюю часть, но я специально сделал это так, чтобы она не развал��лась.

Чтобы вставить ящик, поместите несимметричную сторону передней части вверх, затем вставьте заднюю часть ящика под углом вверх. Затем вдвиньте ящик. Несимметричная сторона передней части немного выступает вперед, чтобы ящик не мог просто выдвинуться. Он цепляется за этот кусок.

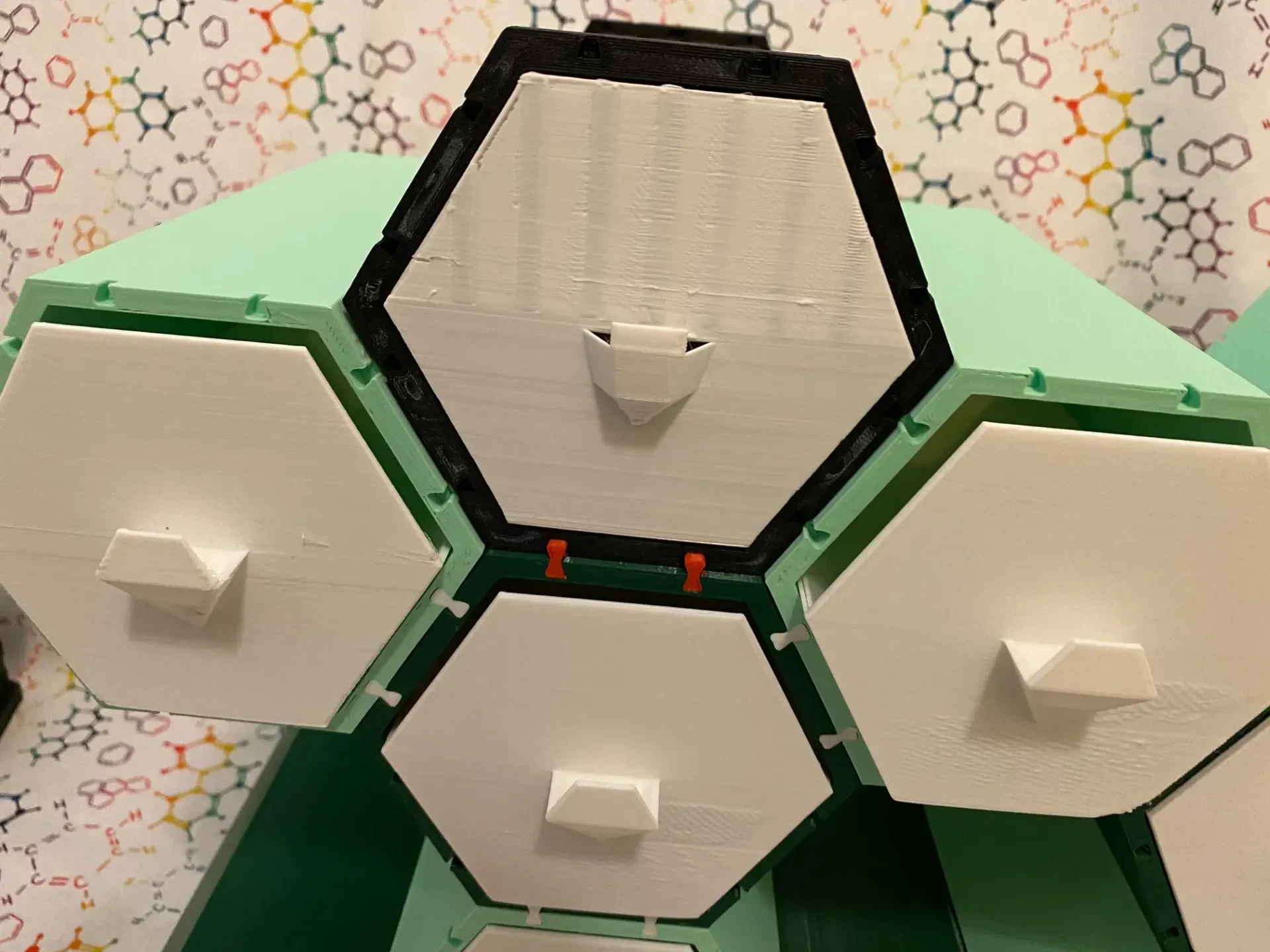

Чтобы собрать шестигранники вместе, вам понадобится 4 разъема «connector_F». Два спереди и два сзади. Рекомендую забить их молотком.

СОВМЕСТИМОСТЬ

Эти ящики совместимы с шестиугольными ящиками наthingiverse.

https://www.thingiverse.com/thing:2862455

По сути, я начал печатать эти ящики, заметил, что на них ушла ТОННА нити, и разработал более легкие.
