Светодиодные часы (DCF77)

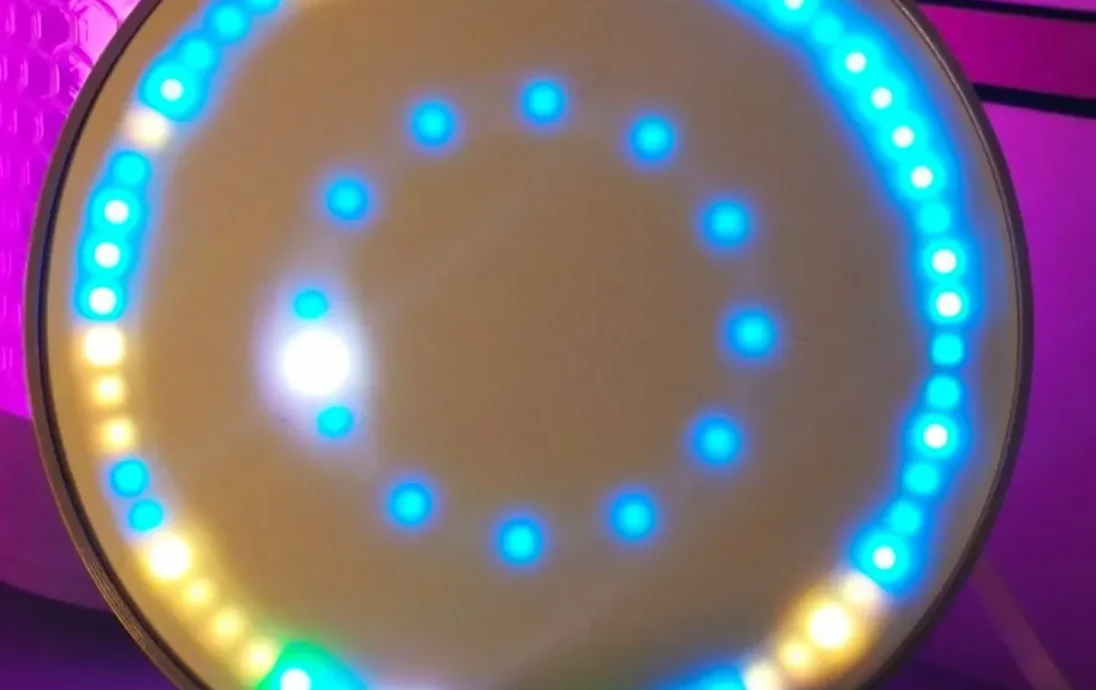

Визуализация сигнала DCF77 с использованием двух светодиодных колец WS2812/Neopixel (60 и 24 светодиода). Сигнал DCF77 принимается через поток Websocket, и вы можете адаптировать его для использования настоящего приемного модуля DCF77.

Цель состоит не в том, чтобы просто показать текущее время, а в том, чтобы показать одиночные (битовые) сигналы сигнала DCF77.

Дополнительную информацию о DCF77 можно найти в Википедии.

Исходный код и дополнительная информация / GitHub
YouTube видео

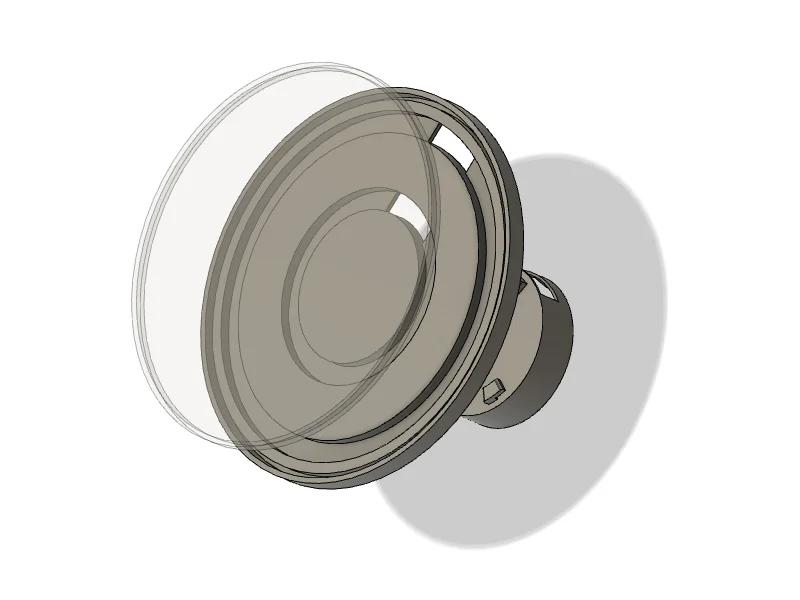

3D-печатные детали

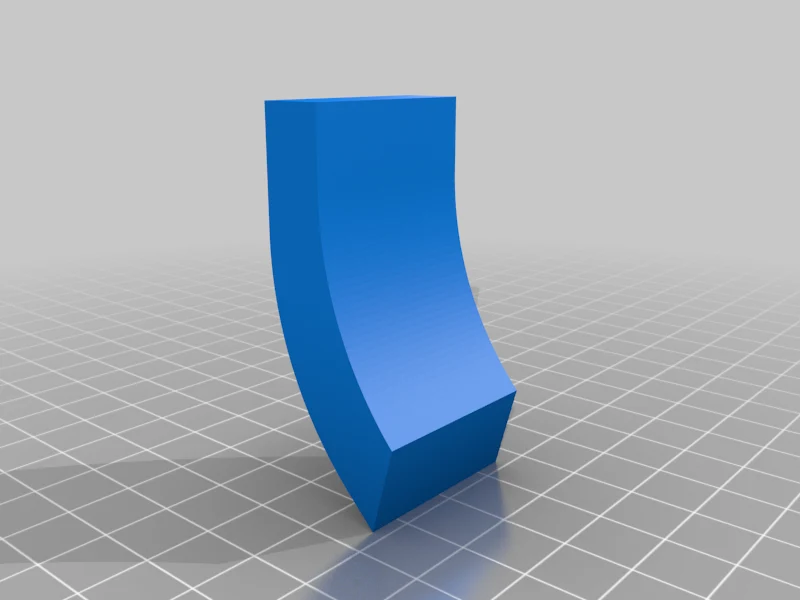

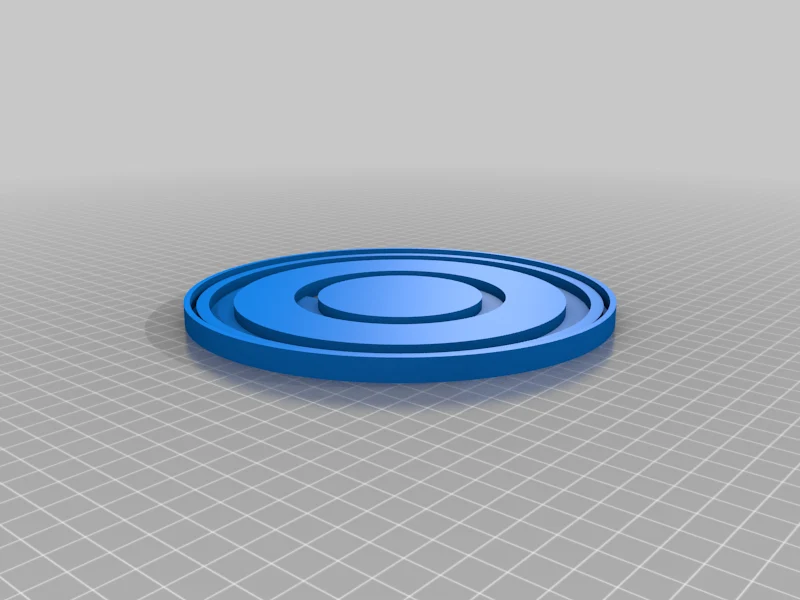

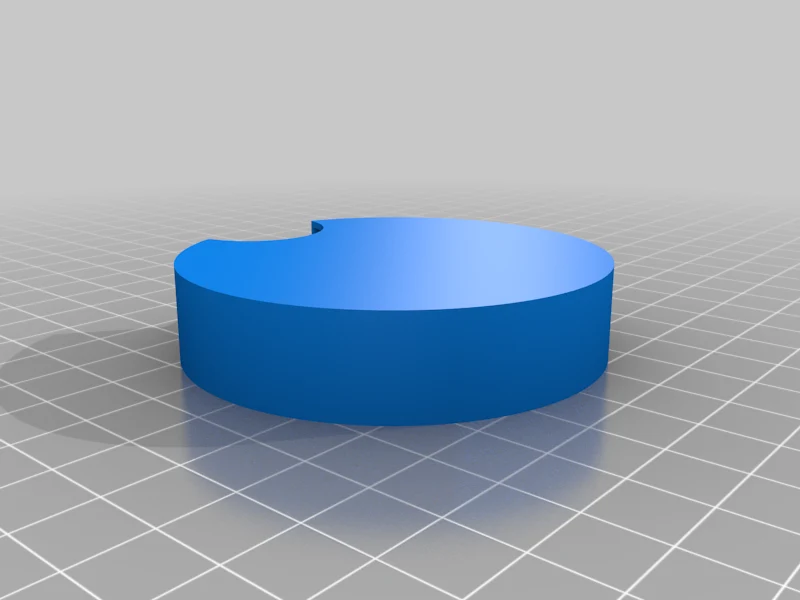

Я напечатал 3D-детали из PETG (белого цвета для рассеивателя/шейдера) и любого цвета корпуса и подставок, который вы предпочитаете. Я напечатал все детали с соплом 0,6 мм (высота слоя 0,3 мм), но также добавил версию 0,4 мм (= 2 слоя при высоте слоя 0,2 мм) для сопел 0,4 мм.

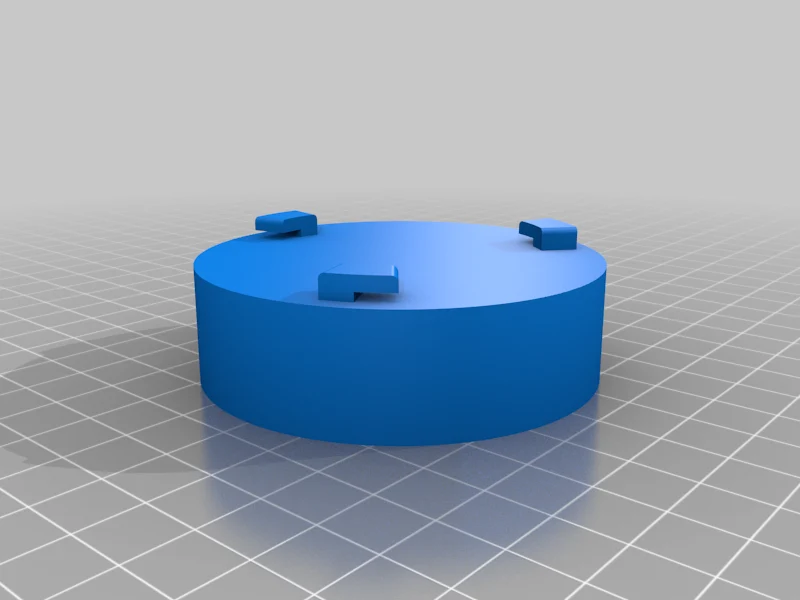

Электронному блоку требуется некоторая поддержка, с остальными частями все в порядке и без какой-либо поддержки.

Необходимые детали
Кольцо из 60 светодиодов (WS2812 / Neopixel)
Кольцо из 24 светодиодов (WS2812/Neopixel)
ESP8266 (я использовал Wemos D1 mini) или ESP32.
несколько кабелей для спайки светодиодов и микроконтроллера.
немно��о горячего клея, чтобы закрепить светодиодные кольца на месте (формы немного больше)
Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Н��ть:
PolyMaker PETG/PLA

Примечания:

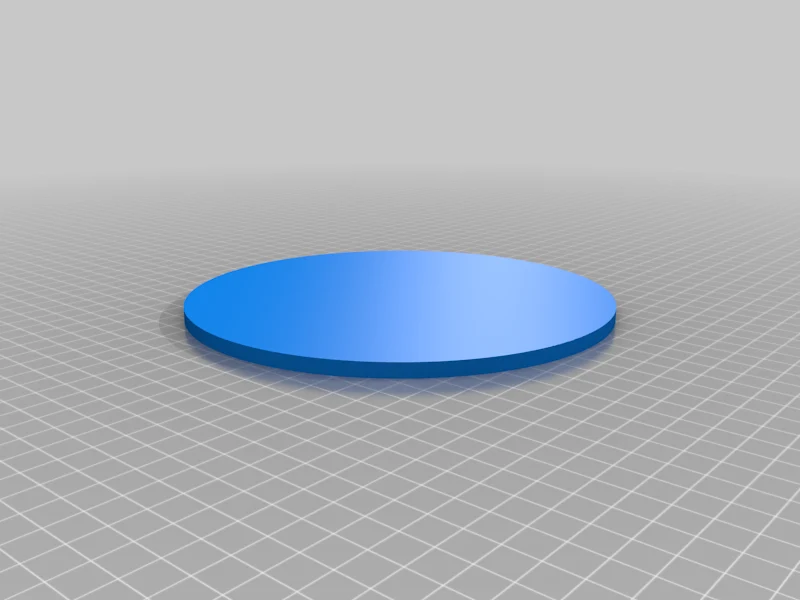

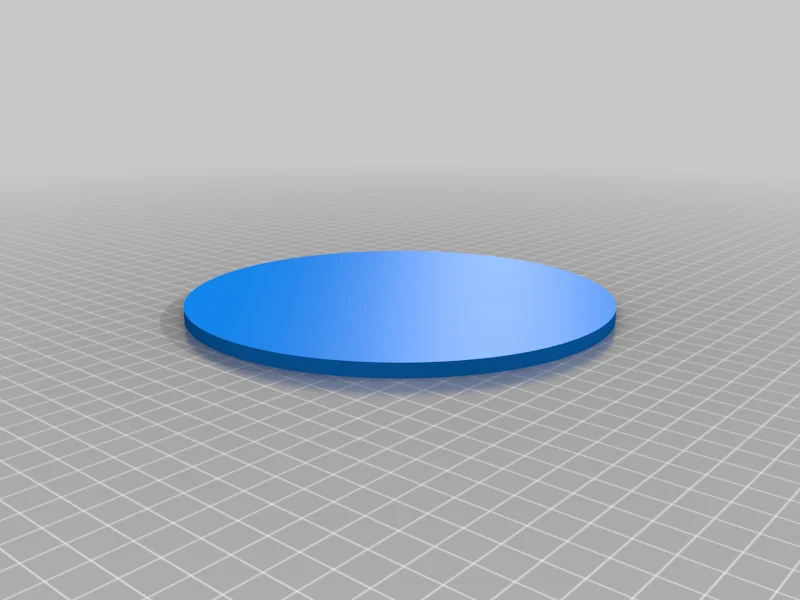

Используйте белую нить для шейдера/диффузора, требуется поддержка электронного блока.
