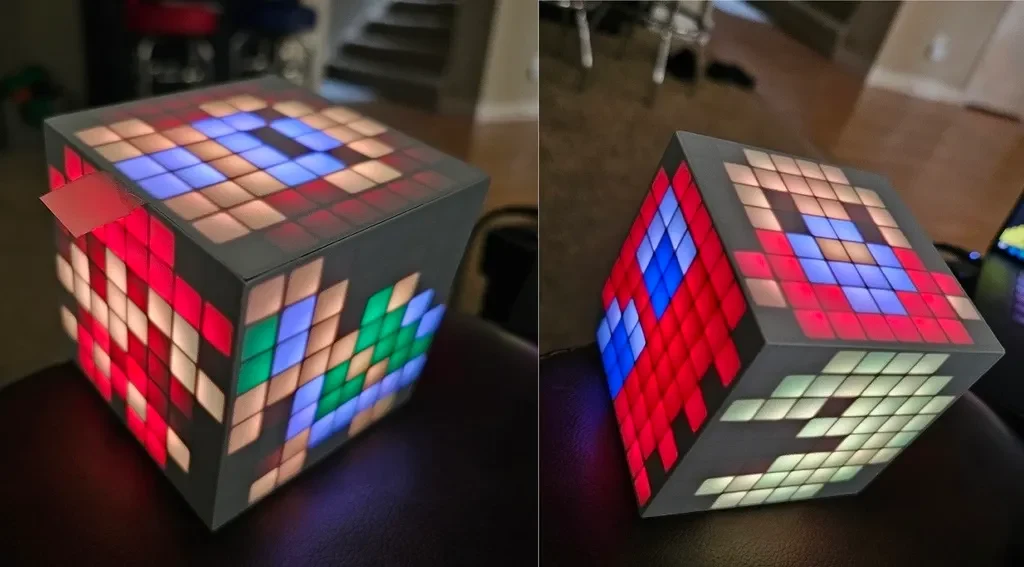

Ремикс светодиодного куба 8x8x8

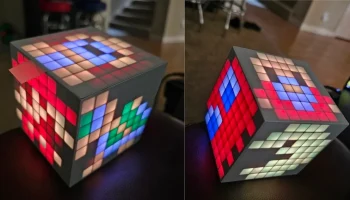

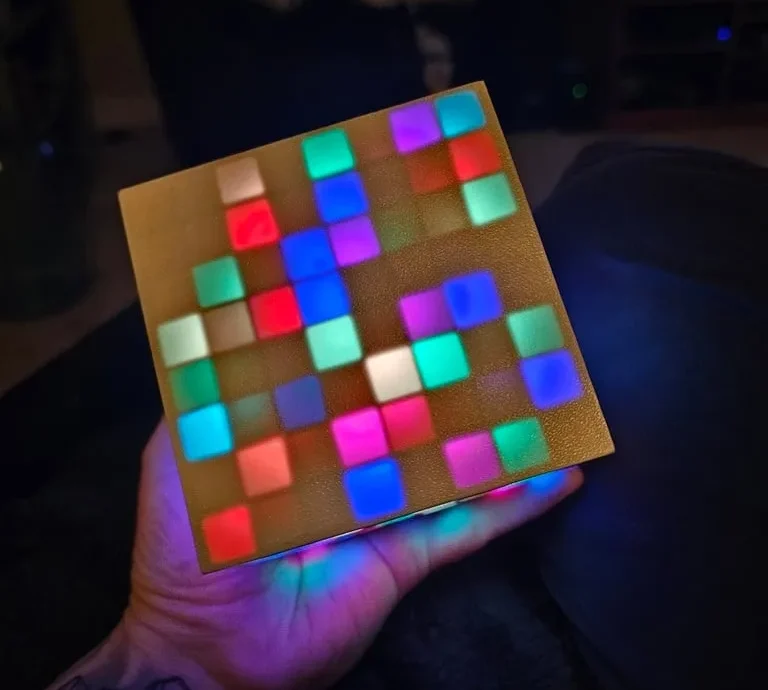

Ремикс/редизайн светодиодного куба 8X8X8
Этот проект представляет собой ремикс/редизайн впечатляющего светодиодного куба, первоначально созданного Уити. Для получения подробной информации об оригинальном дизайне ознакомьтесь с матрицей CubLED LED Cube 8x8.
Эта версия включает в себя несколько модификаций:
Другой аккумулятор LiPO.
Немного другие светодиодные матричные панели.
Герконовый переключатель для его включения и выключения с помощью встроенного в подставку магнита.

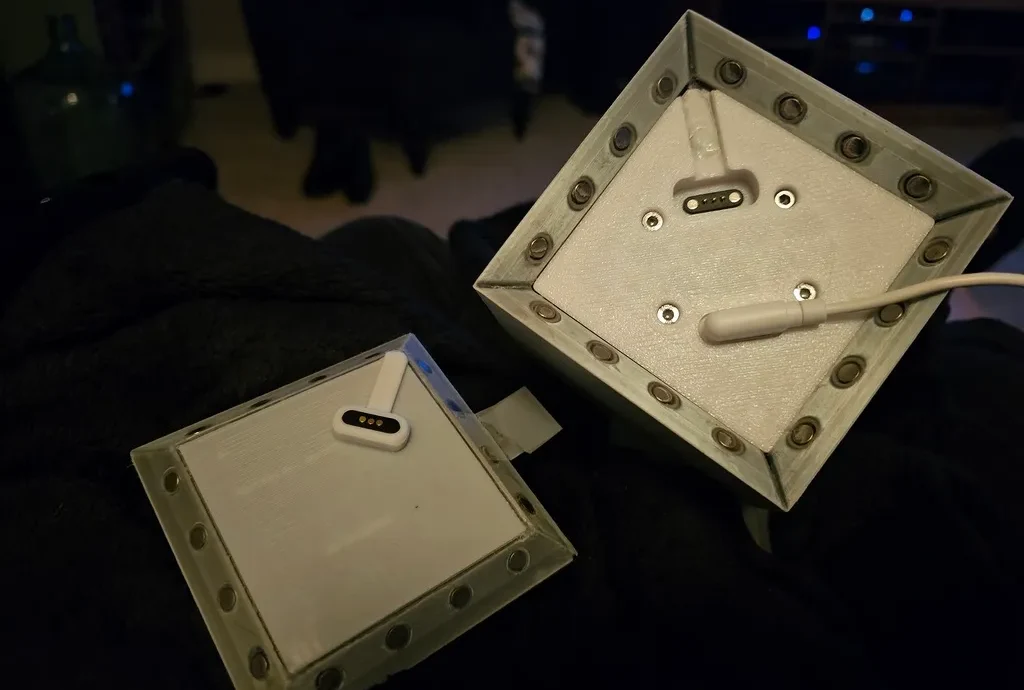

32 больших магнита для надежной фиксации крышки.
Съемная крышка с магнитным USB-портом для зарядки.
Порт для подключения Pogo-Pin для крышки в комплекте с крышкой.
Я все еще работаю над усовершенствованием внутренней конструкции, чтобы облегчить сборку.
Я, скорее всего, поменяю порт зарядки на простой разъем USB C.
У меня были проблемы с PB500C, и я перейду на PB100C. (А именно, что 384 светодиода потребляют ток 22 А при полной яркости, а выходной ток 1 А недостаточен ни для одного контроллера)

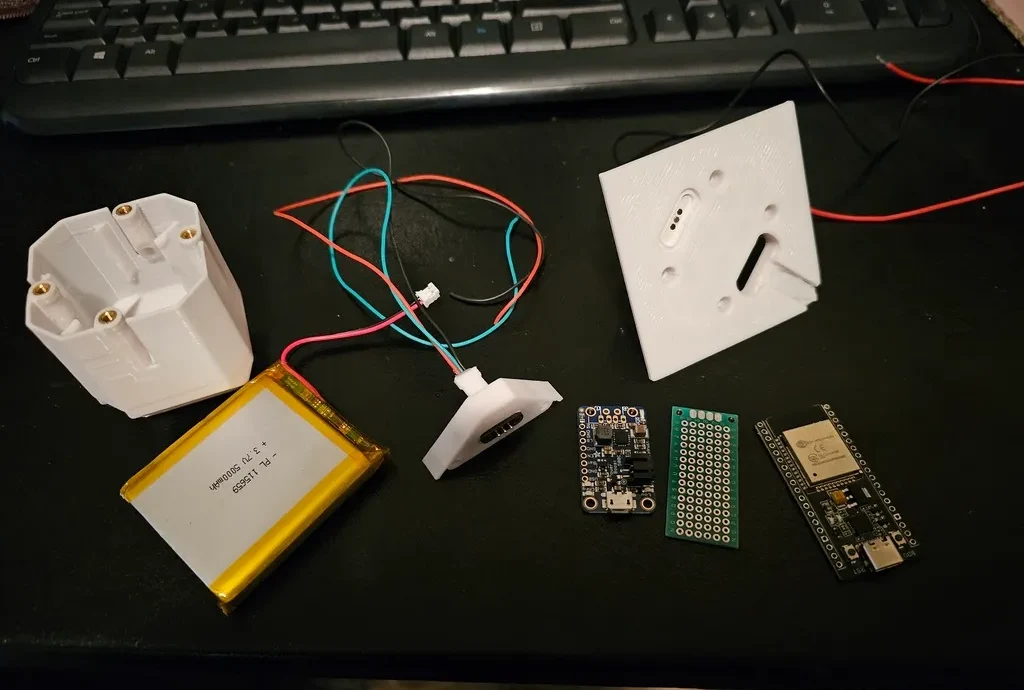

Спецификация деталей (BOM)
Провода и разъемы:
1 гибкий силиконовый провод питания 22 AWG
1x3 магнитных разъема Pogo Pins
1 магнитный USB-кабель для зарядки
1 гибкий силиконовый провод 30 AWG
Электроника:
1x комплект печатных плат
1 зарядное устройство Adafruit PowerBoost 500
1x плата ESP-32S ESP-WROOM-32
1x 3,7 В, 5000 мАч, 115659, липо-батарея
Светодиоды:
6x WS2812 LED 5050 RGB 8x8 64 Светодиодная матрица
Разное:
1x 5x2 мм маленькие неодимовые магниты
1x пластиковый геркон, нормально открытый (НО)
1x M3 x 4 мм L x 5 мм латунные вставные гайки с накаткой
1x эпоксидная смола
1x пистолет для горячего клея и клей

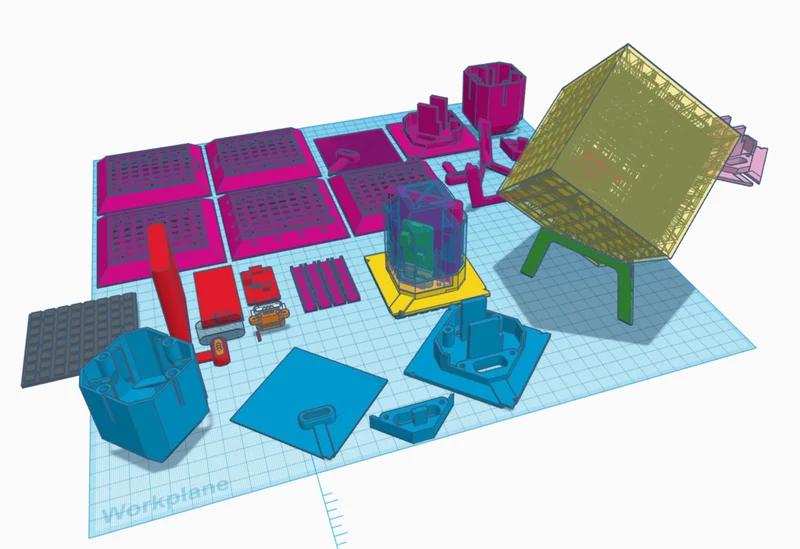

Настройки печати

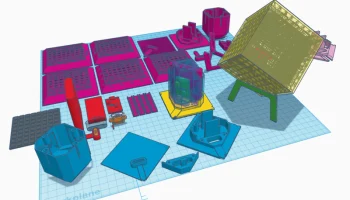

Я спроектировал детали с опорами для сопла диаметром 0,6 мм. Хотя другие насадки могут работать, я их не проверял. Настройки печати следующие:
Общие настройки: первый слой 0,3 мм + высота слоя 0,2 мм.
Особая часть — внутри — снизу: +0,45 мм для всех слоев.
Переключение цвета: Начните с белой нити для первых двух слоев (0,5 мм) + переключитесь на серебряную нить на третьем слое (0,7 мм). + Вы можете настроить слайсер на автоматическую смену нити на 0,7 мм или переключить ее вручную, как я. (Подробную информацию см. в инструкциях и на фотографиях) + В комплект поставки входит квадрат размером 0,7 мм, который можно напечатать в первую очередь, если вы выберете ручное переключение.
Общие инструкции по сборке (более подробную информацию см. ниже)
1. Печать:
* Распечатайте все части.
* Осмотрите полые каналы по бокам на наличие посторонних предметов.
2.Светодиодные панели:

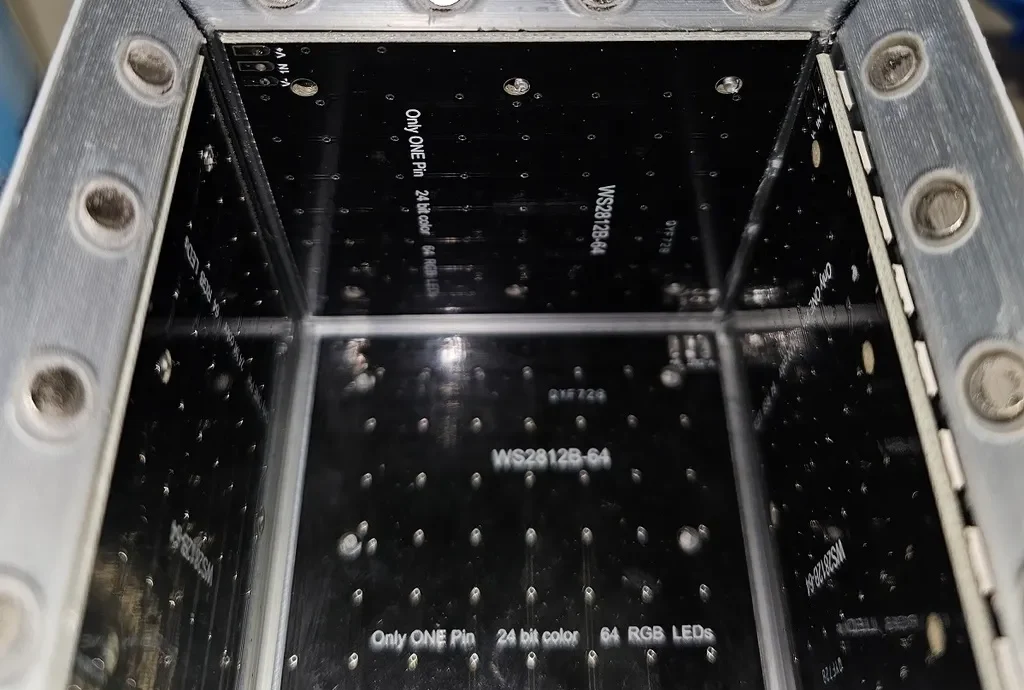

* Заклейте светодиодные панели эпоксидной смолой, расположив «вход данных» внизу, а «выход данных» вверху.
* Убедитесь, что магниты направлены наружу и герконовые панели совпадают.
3.Программирование:
* Запрограммируйте WLED в контроллер.
* Настройте Wi-Fi и загрузите файлы конфигурации и предустановок.
* Перенастройте Wi-Fi по мере необходимости.
4. Разъем батареи:
* При необходимости поменяйте местами контакты. Соблюдайте правильную полярность, чтобы не повредить контроллер.
* Зарядите аккумулятор с помощью зарядной цепи.
5. Магниты:
* Проверьте соответствие каждого отверстия магнита.
* Эпоксидные магниты на месте, обеспечивающие противоположные ориентации сторон и крышки для притяжения.
6. Проводка:
* Запланируйте длину проводов для подключения светодиодов.

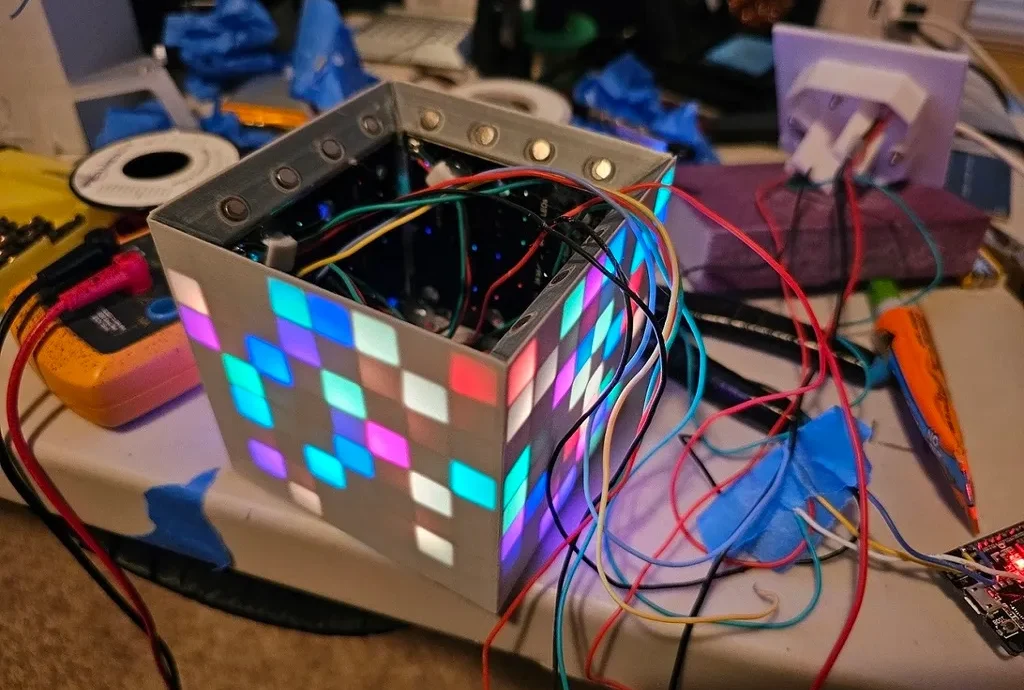

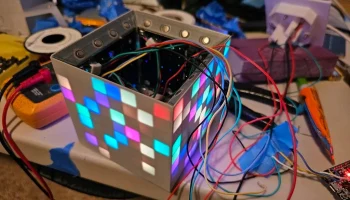

* Проверьте все светодиоды перед окончательной сборкой.
7. Герконовый переключат��ль:
* Аккуратно припаяйте провода к геркону.
* Постоянно тестируйте функциональность во время сборки.

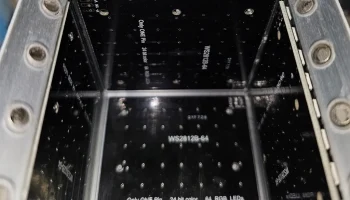

8. Сборка куба:
* Для выравнивания используйте синюю малярную ленту.
* Нанесите эпоксидную смолу на швы и закрепите скотчем.
* При желании используйте горячий клей для дополнительного усиления.

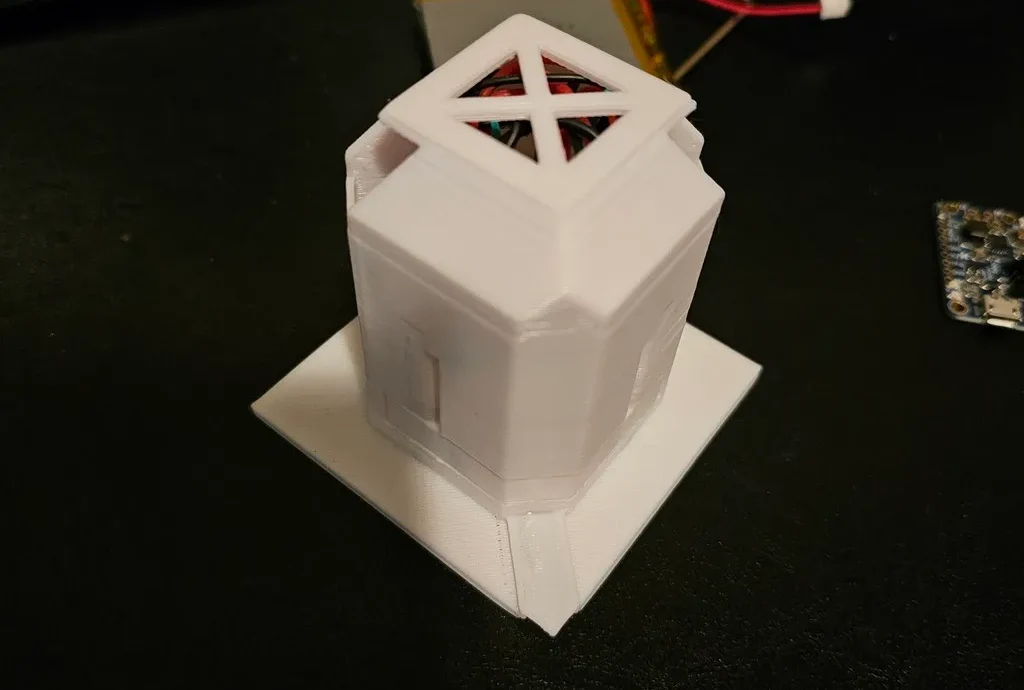

9. Корпус контроллера:
* Соберите и отрегулируйте внутренний корпус по размеру куба.
10. Окончательная сборка:
* Установите и приклейте нижнюю внутреннюю часть корпуса.
* Припаяйте и проложите провода согласно инструкции.
* Проверка работоспособности перед закрытием куба.
11. Крышка в сборе:
* Аккуратно припаяйте и расположите провода на крышке.
* Отрегулируйте и приклейте чехол так, чтобы он правильно прилегал.
Длинные инструкции по сборке
Распечатайте все детали.
Осмотрите полые каналы по бокам на предмет попавшего в них случайного предмета, он останется там навсегда, если вы не найдете его сейчас.

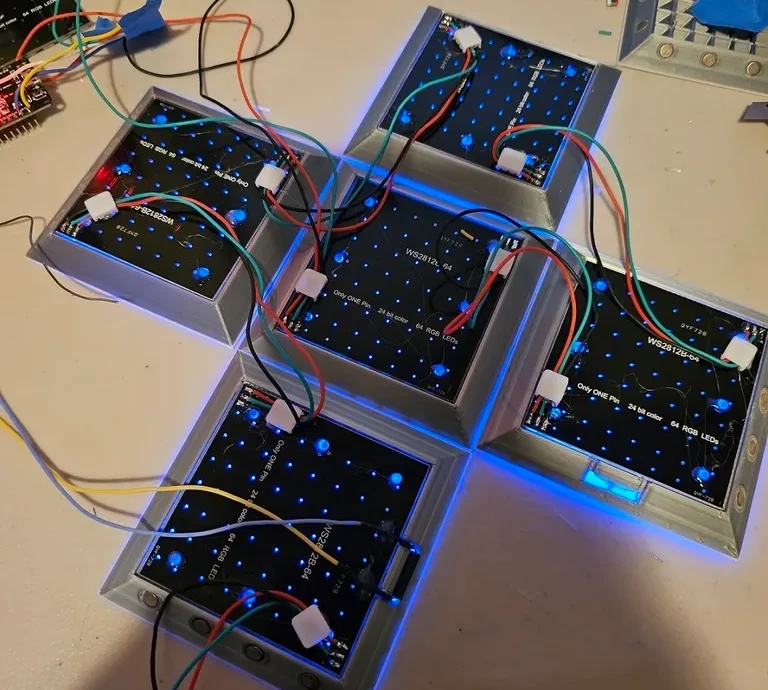

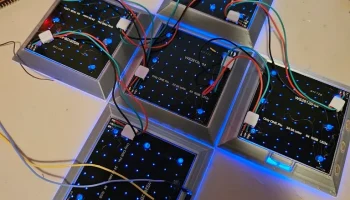

Нанесите эпоксидную смолу на светодиодные панели с «входом данных» внизу (сторона без магнитов) и «выходом данных» вверху. Верх и низ не имеют значения, просто знайте, где они, и вы будете на связи.
