Домашний аксессуар Wi-Fi/Bluetooth GPS для корпуса шины A..

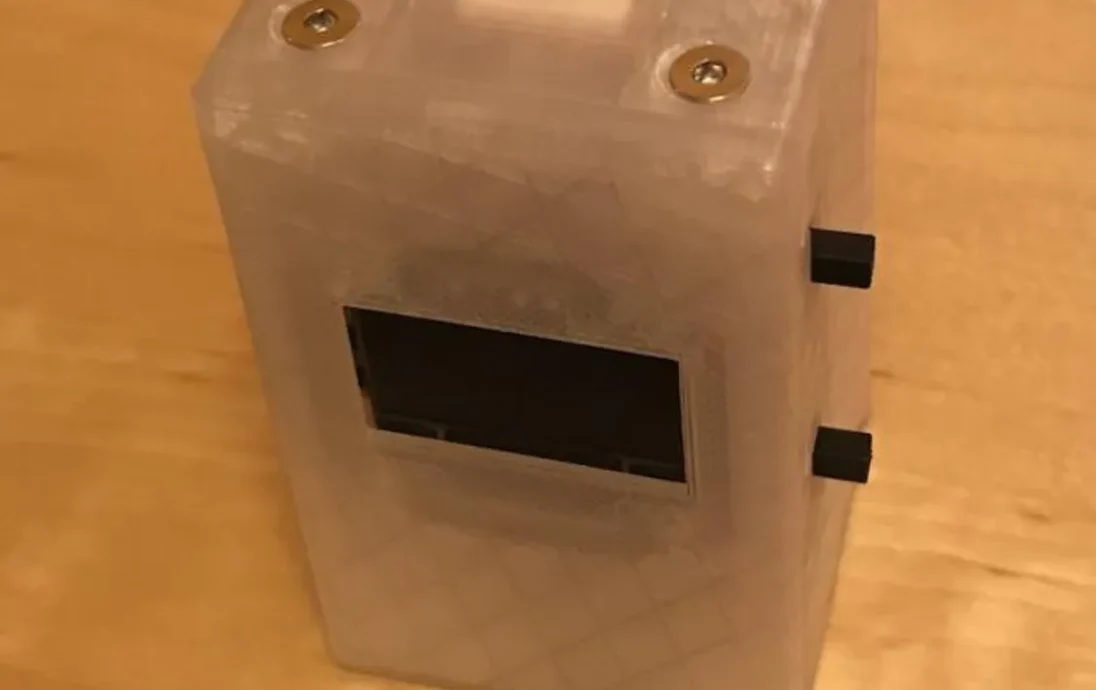

Это случай устройства Wi-Fi и GPS, предназначенного для креплений телескопа Celestron и имеющего доступные порты AUX. Он сочетает в себе функции нескольких имеющихся в продаже ключей в одном устройстве. Полное обсуждение проекта можно найти по адресу https://www.cloudynights.com/topic/743750-homebrew-wifibluetooth-accessory-for-aux-bus/. Пользователь Coollick разработал печатную плату для монтажа электроники. В этом корпусе используется эта пе��атная плата (протестировано с версией 1.0). ESP32 подключается к печатной плате Coollick с помощью разъемов. (Полагаю, я мог бы сделать все тоньше без заголовков, но это затруднило бы защиту ESP32.)

ESP32 крепится к корпусу винтами M2,5x4 мм. Затем вы можете подключить плату Coollick через разъемы. GPS-модуль BN-180 помещается в утонченный верхний карман. По бокам расположены 3 микропереключателя для управления различными функциями Wi-Fi. Я использовал «микроминиатюрный ползунковый переключатель mxuteuk» SPDT, SS-12F15-G5, найденный на Amazon.

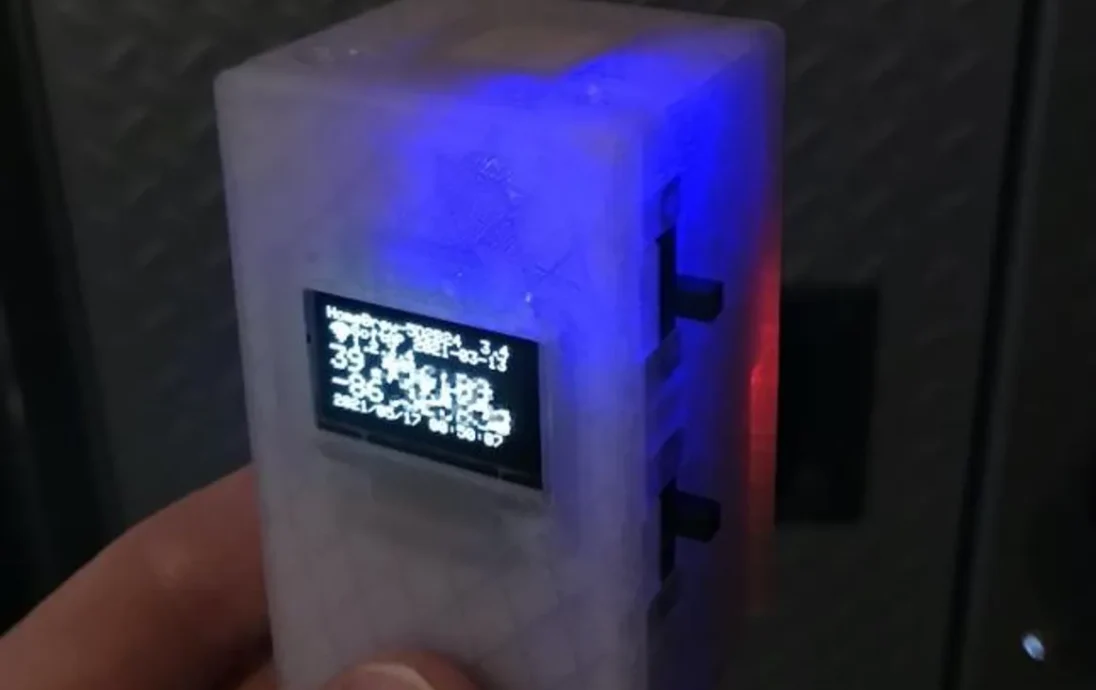

В комплект поставки входят две разные крышки, в зависимости от расстояния между отверстиями для горизонтального крепления 0,96-дюймового SSD1306 OLED. У меня одна SPI размером ~ 24,75 мм, а другая I2C ~ 23,25 мм. Вы можете использовать винты M2x4 мм, чтобы прикрепить дисплей к крышке (я полагаю, или горячий клей).

Крышка шарнирно присоединяется к основанию и крепится двумя болтами и гайками M4x8 мм (в невыпадающих карманах). На задней стороне имеется еще один набор M4x8 мм для будущих вариантов монтажа, а также направляющие по бокам для возможных зажимов.

Разработан в FreeCAD.

У меня печатается нормально, толщина 0,2 мм.
