Чашка-ручка Ananas (режим "Ваза") с крышками и разделител...
Подробности

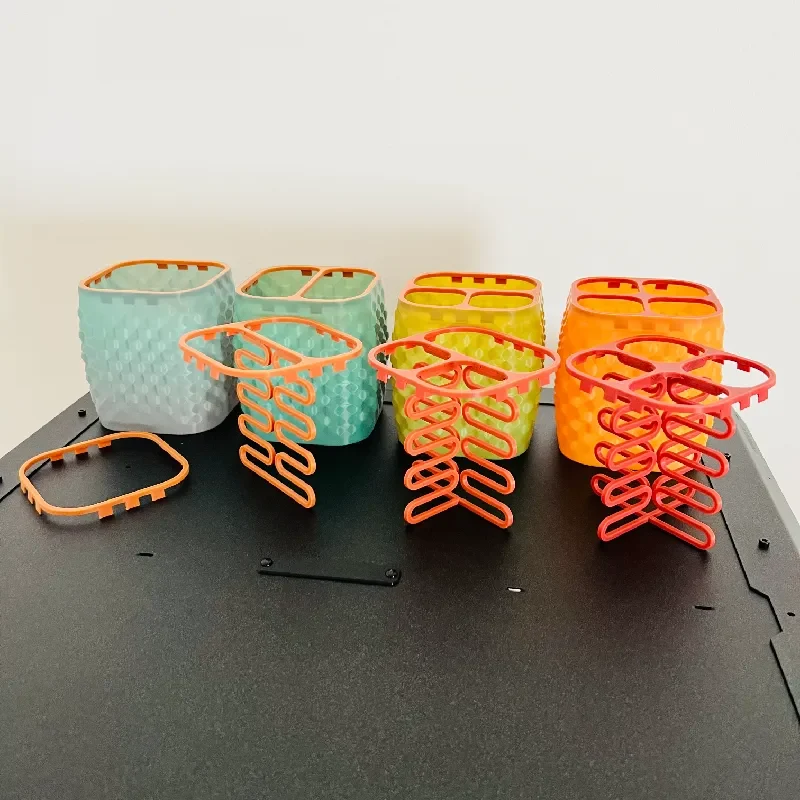

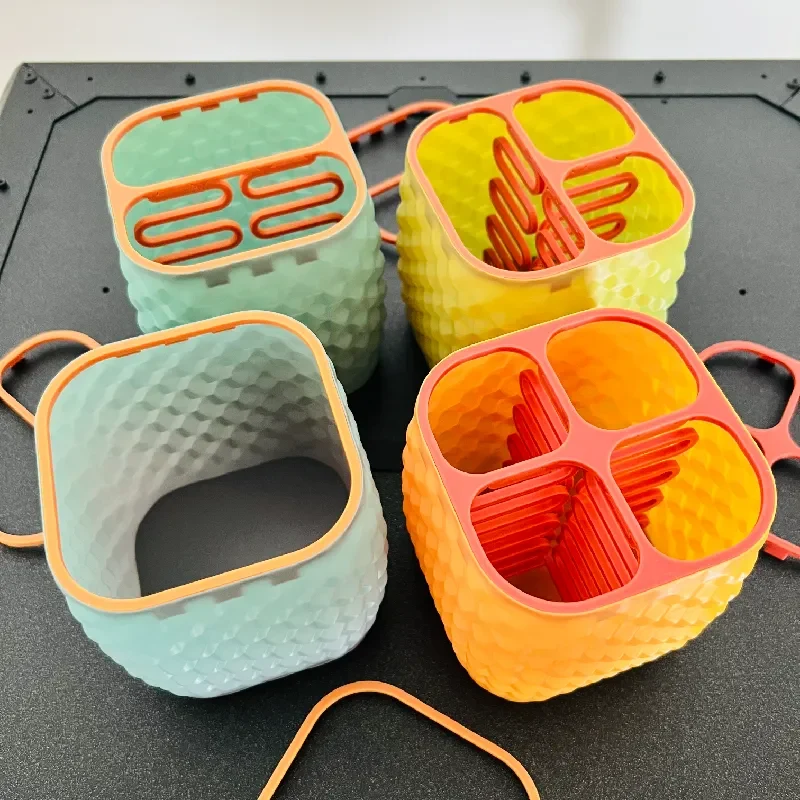

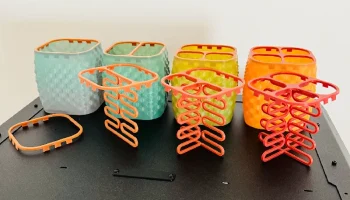

Меня не полностью устраивал мой предыдущий дизайн, поэтому я доработал эту идею. И пока я доводил до совершенства эти небольшие неровности, я начал думать о том, как сделать их более жесткими. В результате получается крышка, которая органично вписывается в рисунок. Я также добавил альтернативные версии с разными вырезами (1, 2, 3 или 4 отверстия) и органайзер, который можно распечатать без подставок.
Размеры (В x Ш x Г): 102,7 x 101,8 x 101,8 мм (обычно 10,5 x 10,5 x 10,5 см)
Модели
чашка: основа дизайна, можно использовать отдельно
верх 1: это самая простая крышка, единственная цель — сделать чашку более жесткой
верх 2: простая крышка с двумя отверстиями сверху
верхние 2 полные: 2 отверстия сверху и 1 разделитель
верх 3: простая крышка с 3 отверстиями сверху
верхние 3 полные: 3 отверстия сверху и 2 разделителя (1 полной ширины и 1 половинной ширины)
верх 4: простая крышка с 4 отверстиями сверху
верхние 4 полные: 4 отверстия сверху и 2 разделителя (1 внутренний и 1 внешний, см. сборку ниже)
Инструкции по печати
Я прикрепил файл .gcode всех моделей для MK4, но если у вас другой принтер, все, что вам нужно сделать в PrusaSlicer (я использую v2.6.0), это проверить спиральную вазу на вкладке «Настройки печати» для чашки, и она добавит необходимые изменения (например, нижний слой, периметр и т. д.).
Крышки и разделители можно распечатать с настройками по умолчанию, никаких изменений вносить не пришлось. Все детали можно распечатать без подставки, просто положите их рядом друг с другом!
Вы можете напечатать все части одним цветом или использовать разные оттенки или даже сойти с ума и использовать высокий контраст между чашкой и внутренними частями.
Инструкция по сборке
крышка/верх: просто вставьте крышку в вазу (не слишком сильно) и выровняйте ее по верху, она останется там
разделитель: вставьте разъемы в вырез сбоку и следите за порядком верхних 4-х разделителей, есть внутренний и внешний
Тест
Протестировано на MK4 (v4.7.2) с матовой радужной PLA-нитью от Sunlu, и результат оказался на удивление хорошим.
