Сделайте УМНУЮ ЛАМПУ Wi-Fi из пустых катушек........

Со временем я собрал несколько пустых катушек, которые по какой-то причине всегда казались хорошими, чтобы их можно было просто передать местному совету на переработку. Теперь пришло время что-нибудь с ними сделать.

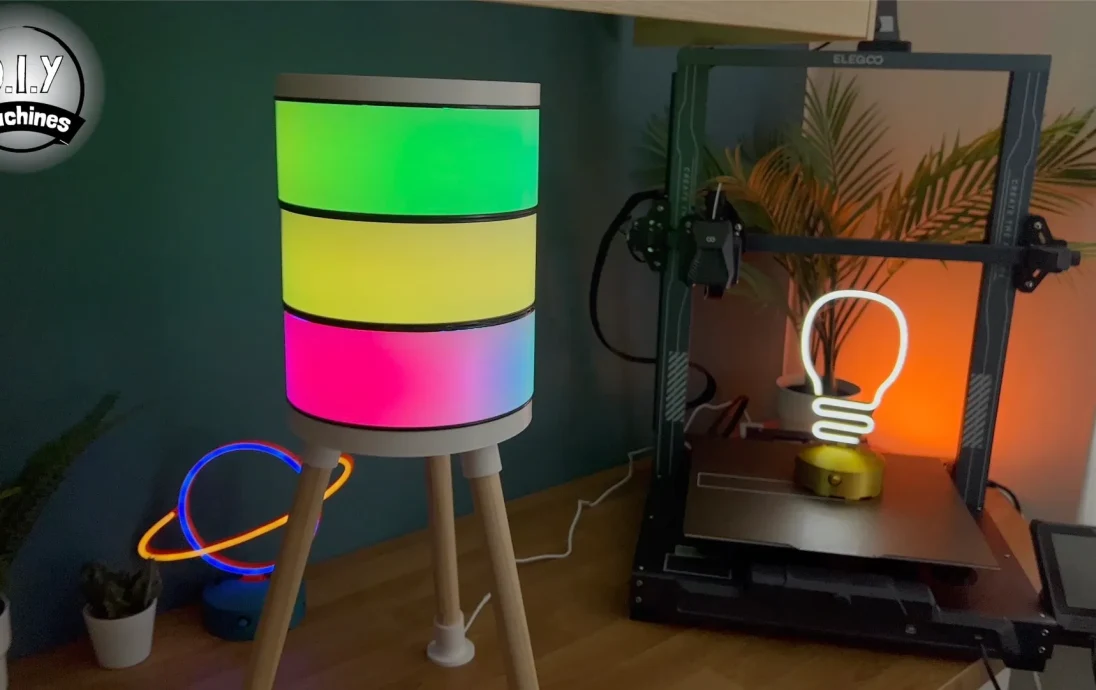

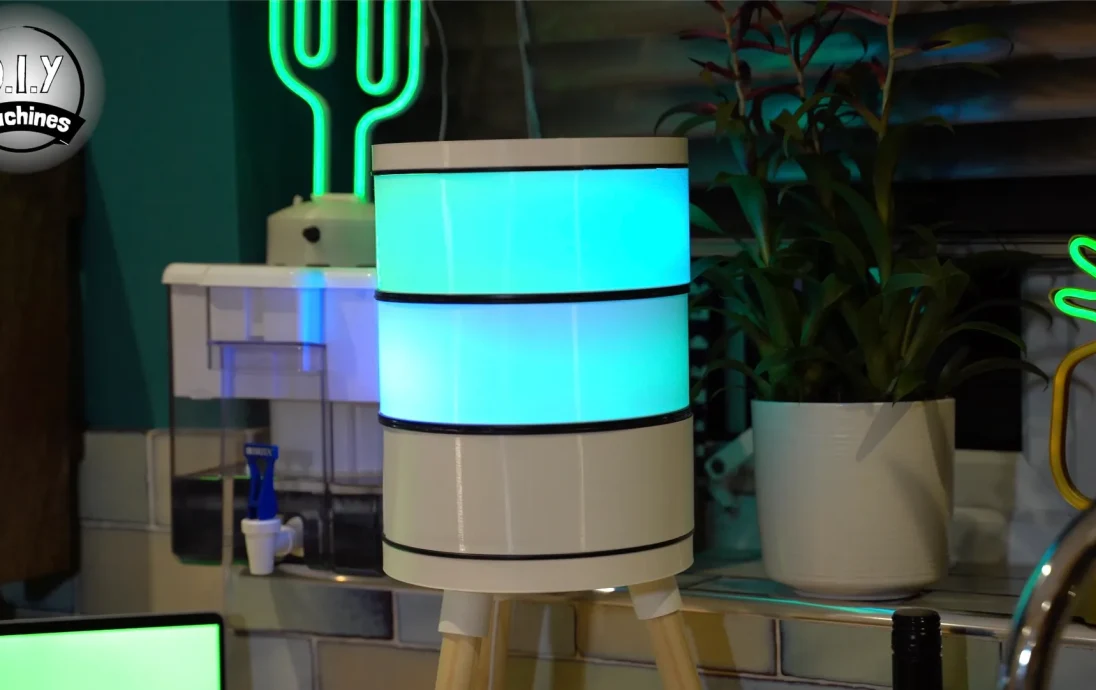

Лампа с катушкой накаливания — не новая идея, но я хотел добавить некоторые дополнительные функции, используя ESP32, спрятанный внутри основания, который позволяет создавать крутые блестящие шоу с синхронизацией звука или интеграцию MQTT, Hue и Alexa.

Естественно, этим можно управлять с любого устройства через Wi-Fi, используя веб-интерфейс WLED или несколько бесплатных приложений, которые можно найти в магазинах приложений. Хотя иногда проще и быстрее физически отрегулировать лампу, поэтому я интегрировал дискретный регулятор яркости прямо в верхнюю часть проекта, который позволяет легко регулировать яркость или выключать лампу, в то время как скрытая кнопка на нижней стороне позволяет переключаться между предпочтительными схемами освещения простым щелчком, а более длительное удержание переключает в режим звуковой вечеринки.

В качестве ножек я использовал ручки от метлы, что делает его очень доступным, а все остальное напечатано на 3D-принтере.

Я также покажу вам три способа обращения с силовым кабелем: оставить его свободно висящим, напечатать несколько зажимов на 3D-принтере или утопить в одной из ножек.

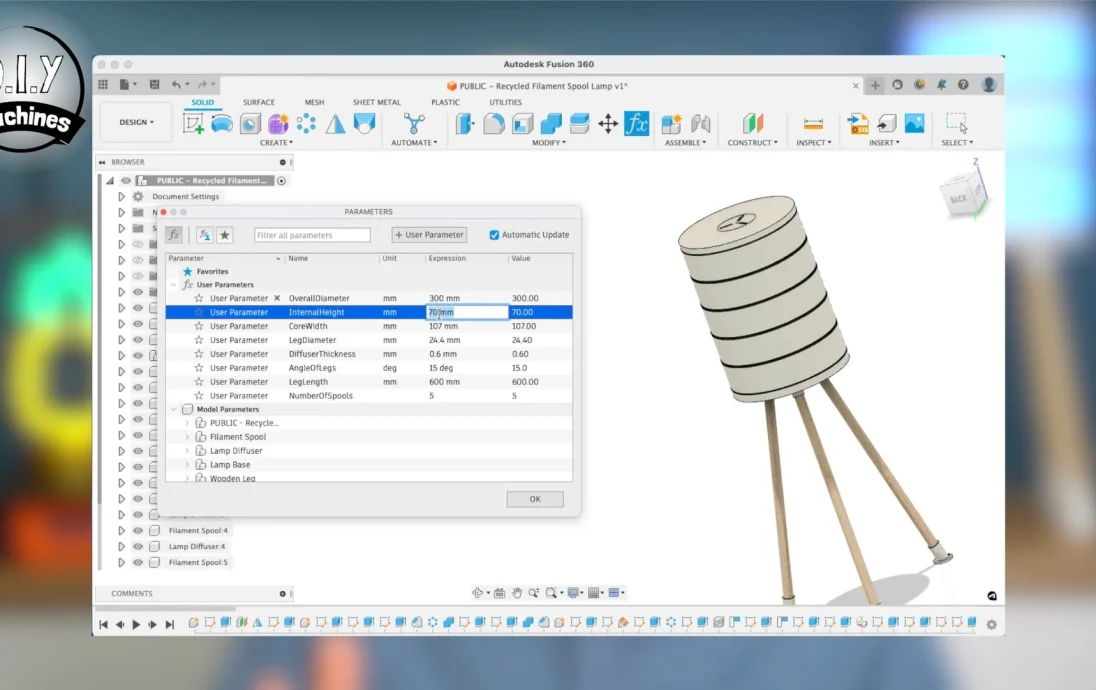

Возможно, вы правильно думаете, что катушки с нитью бывают разных форм и размеров. Поэтому, чтобы учесть это, я разработал и бесплатно опубликовал параметрическую модель, которую вы можете скачать (ссылка ниже). Затем вы просто вводите эти значения в таблицу, и модель будет корректироваться и производить детали, которые вам нужно напечатать для вашей собственной лампы.

Полную информацию о настройке этой модели в бесплатной версии Fusion 360 можно найти ниже на странице моего сайта: https://www.diymachines.co.uk/upcylced-filament-spool-lamp.

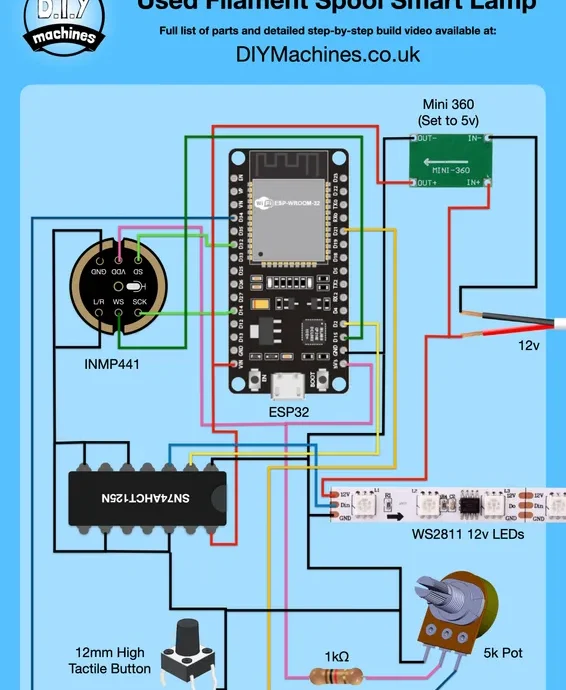

Список предметов, использованных в этом проекте, и где их найти/спецификация:

Комплект электронных деталей: https://www.etsy.com/listing/1444900974

Совет разработчиков ESP32 (x1): https://geni.us/ESP32
Микрофон INMP44 (x1): https://geni.us/INMP441
Светодиоды WS2811 12 В: https://geni.us/WS2811-60
Понижающий преобразователь постоянного тока в постоянный (Mini 360 — x1): https://geni.us/Mini360
Потенциометр 5к (х1): https://geni.us/Potentiometers
Резистор 1к (x1): https://geni.us/Ufa2s
Тактильная кнопка высотой 12 мм (1 шт.): https://geni.us/12mmTallTactile
Устройство переключения логического уровня (74AHCT125): https://geni.us/74AHCT125-LLS
Бочковой разъем рассчитан как минимум на 5 ампер https://geni.us/HighAmpDCBarrel
Деревянные стержни/ручки метлы: https://geni.us/WoodenBroomHandle
Нить для 3D-принтера: https://www.3djake.uk

Источник питания 12 В (допускается ток не менее 0,7 А на каждые 10 светодиодов):

(6 А+): https://geni.us/12VPowerSupply6A
(2 А): https://geni.us/12VPowerSupply2A

Плата проекта: https://www.pcbway.com/project/shareproject/Filament_Spool_Smart_Lamp_Hue_MQTT_Alexa_Sound_Reactivity_ESP32_Fusion_a26b7125.html

или опционально

Доска PermaProto: https://geni.us/HalfPermaProto
Разъемы Wago для линий электропередач: https://geni.us/Wago2

Вы можете заказать комплект электроники, винтов и печатной платы в моем международном магазине Etsy: https://diymachines.etsy.com/listing/1444900974/recyled-filament-spool-smart-lamp
