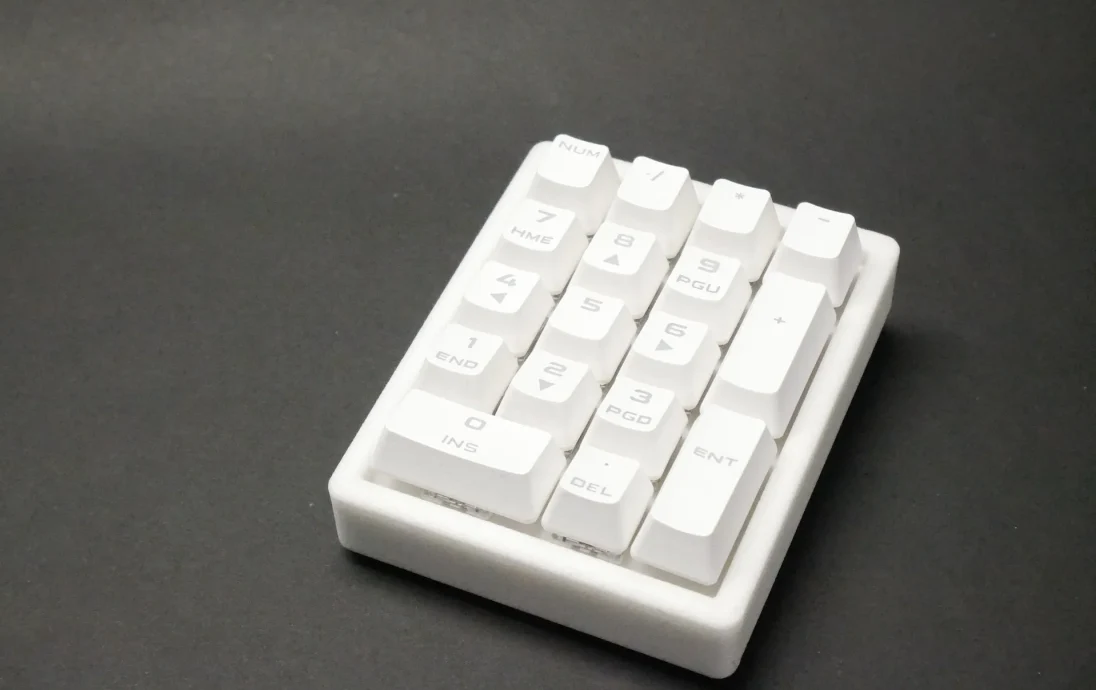

Цифровая клавиатура (USB или Bluetooth)

Это цифровая клавиатура, которую я сделал для использования с чем-то вроде Waveshare RP2040 Zero (только USB) или Seeed Studio XIAO ESP32-S3 (BlueTooth).

Эта работа все еще продолжается. Колпачки клавиш «украдены» со старой клавиатуры, но я планирую сделать STL-модели для колпачков для печати (смолой). Электроника пока не включена. Используйте свое любимое программное обеспечение для клавиатуры.

Дополнительные необходимые детали:

6x вставка M3x4
7x м3x6 (опционально)
2x м3x12
2x м3x14
2x м3x16
17x диод (1N4148 или аналогичный)
17 переключателей Keychron K Pro или совместимых
Колпачки для цифровой клавиатуры
Ваш любимый микроконтроллер с USB-C

Известные проблемы
При нынешней разводке диодов разместить LiPo аккумулятор большего размера невозможно.
Диоды и проводка должны располагаться как можно более ровно на ключевом кадре.
Сборка

Сборка довольно проста, но обратите внимание на порядок, в котором вы все делаете.

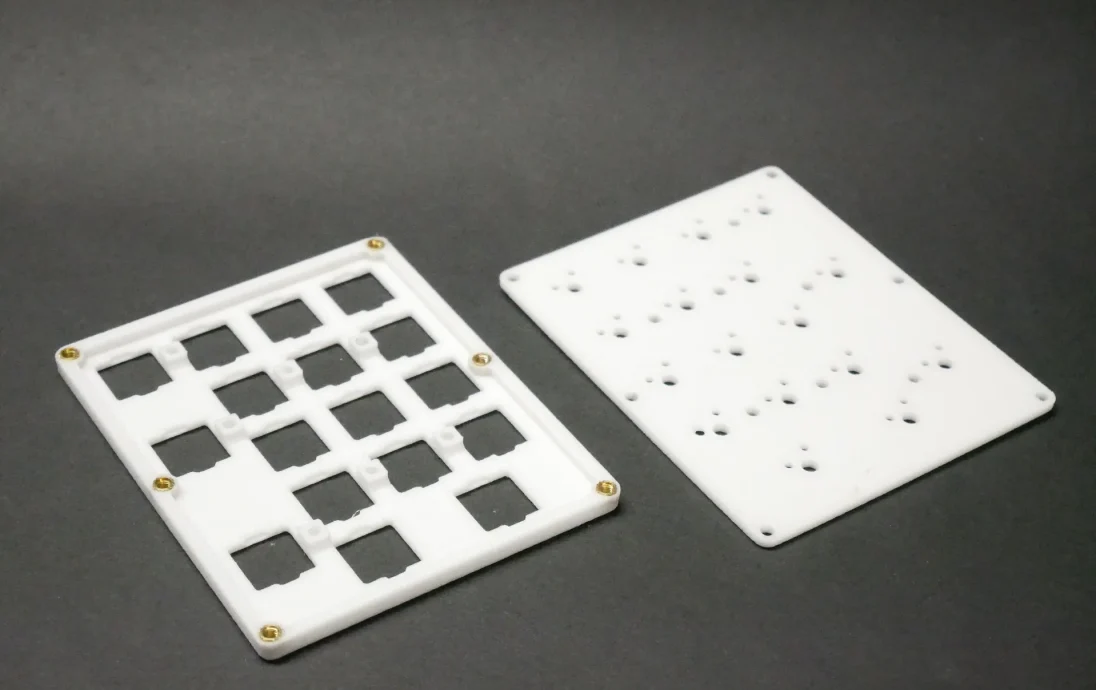

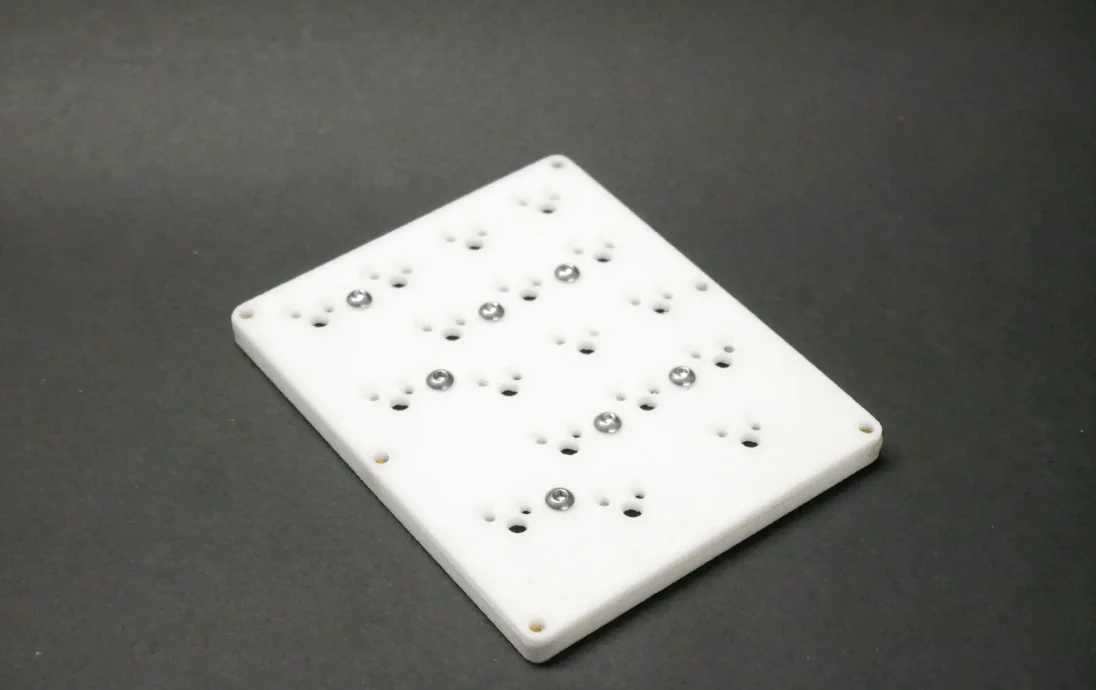

Поместите вставки m3 в большие отверстия в кл��чевом кадре.

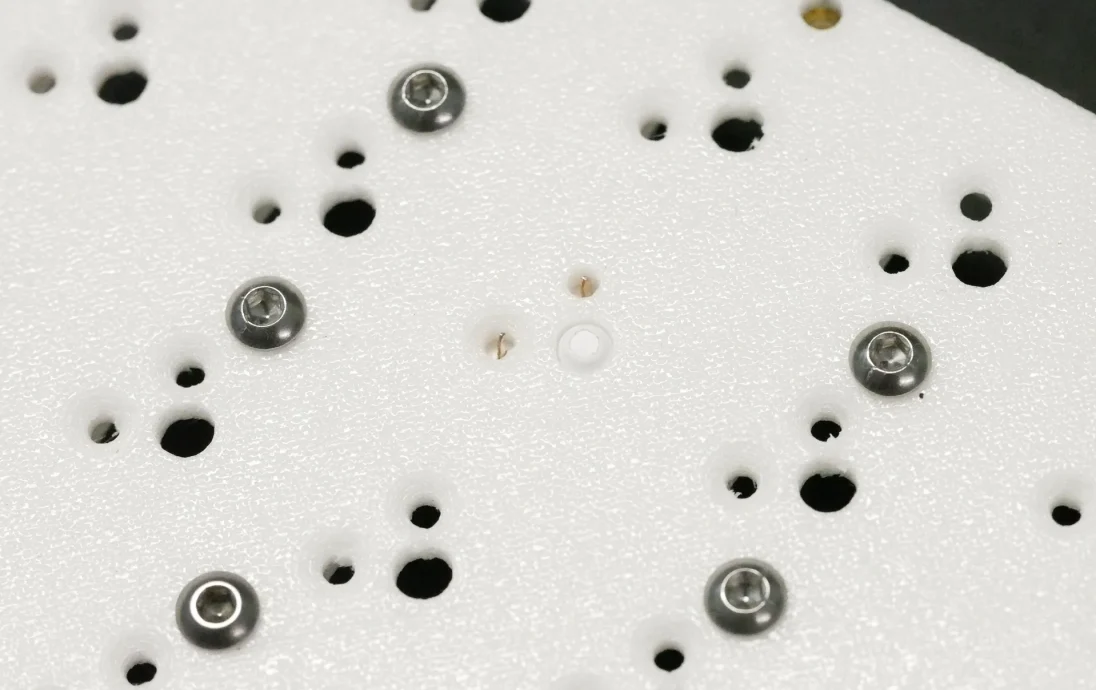

Сверлом диаметром 2,5 мм увеличьте 7 маленьких отверстий и постучите метчиком м3.
Обратите внимание, что этот шаг не является обязательным, он делается просто для придания раме дополнительной жесткости.

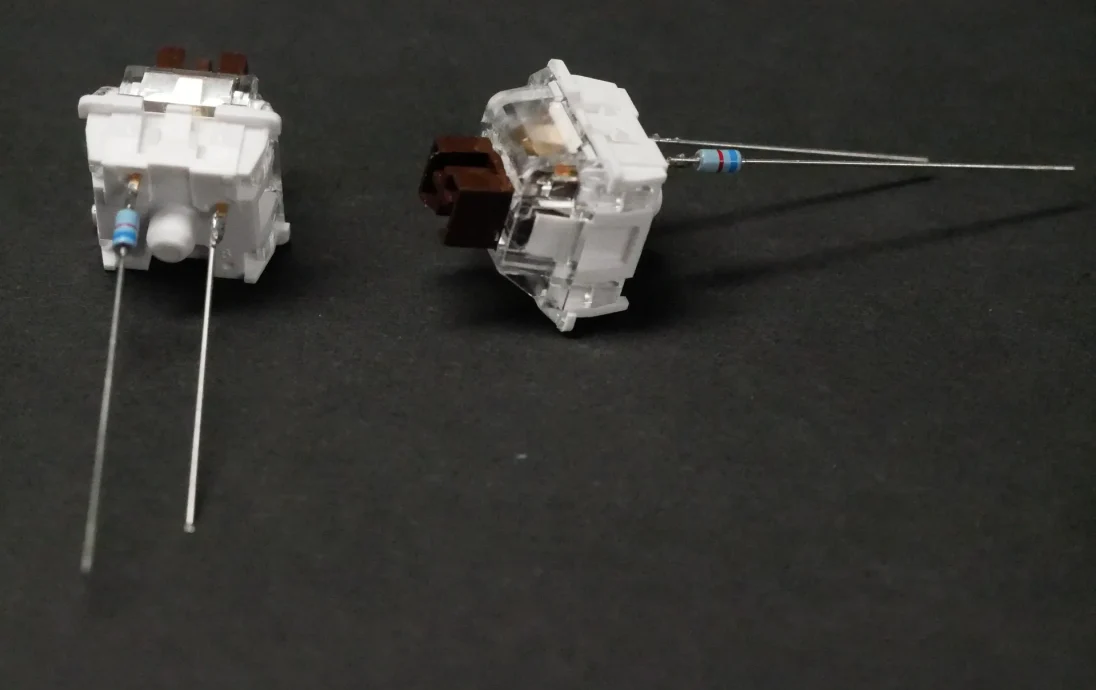

Припаяйте диоды к одному контакту на переключателях и кусок провода (отрезанный от диода) к другой ножке (см. фото)

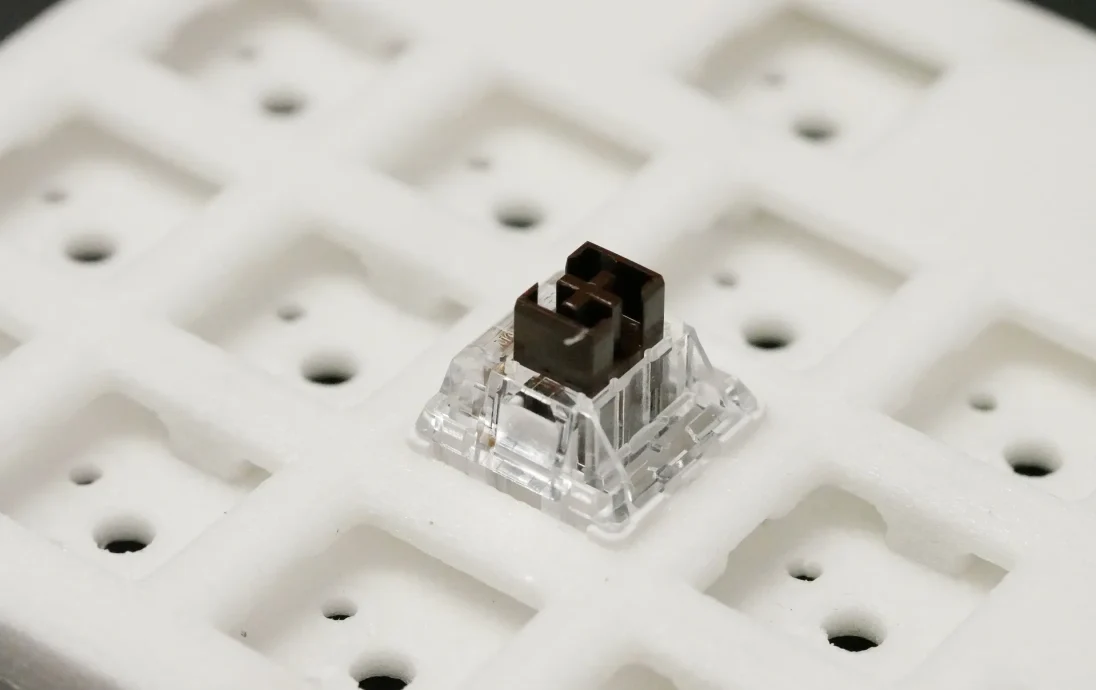

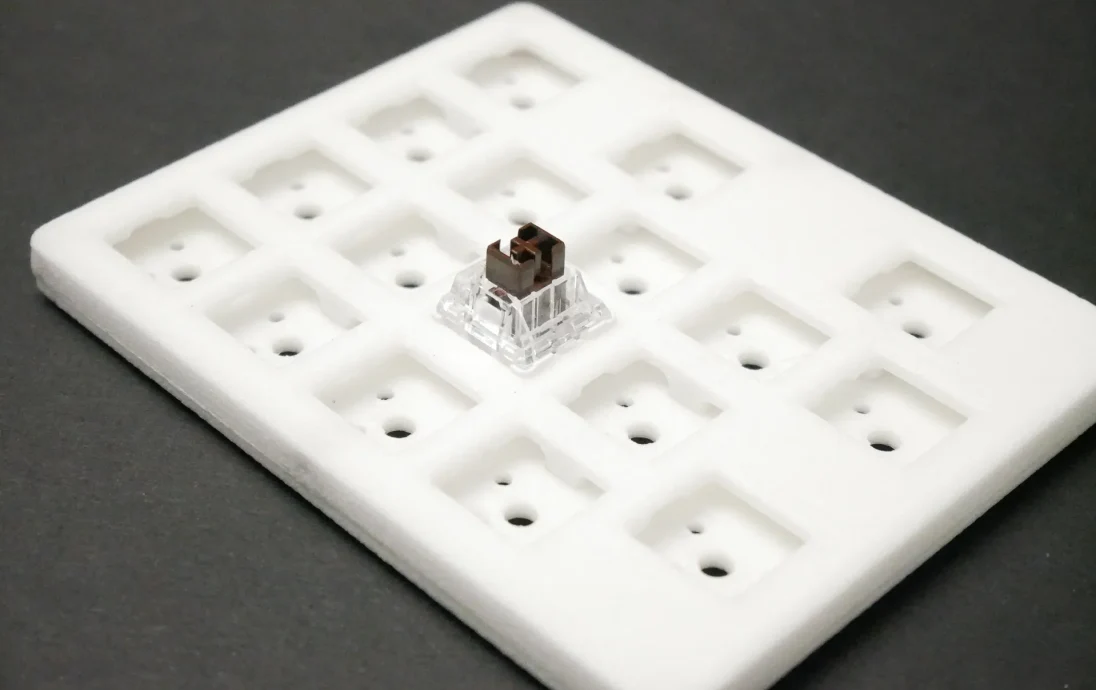

Установите все переключатели в раму, убедитесь, что диод и провод находятся в правильных отверстиях.

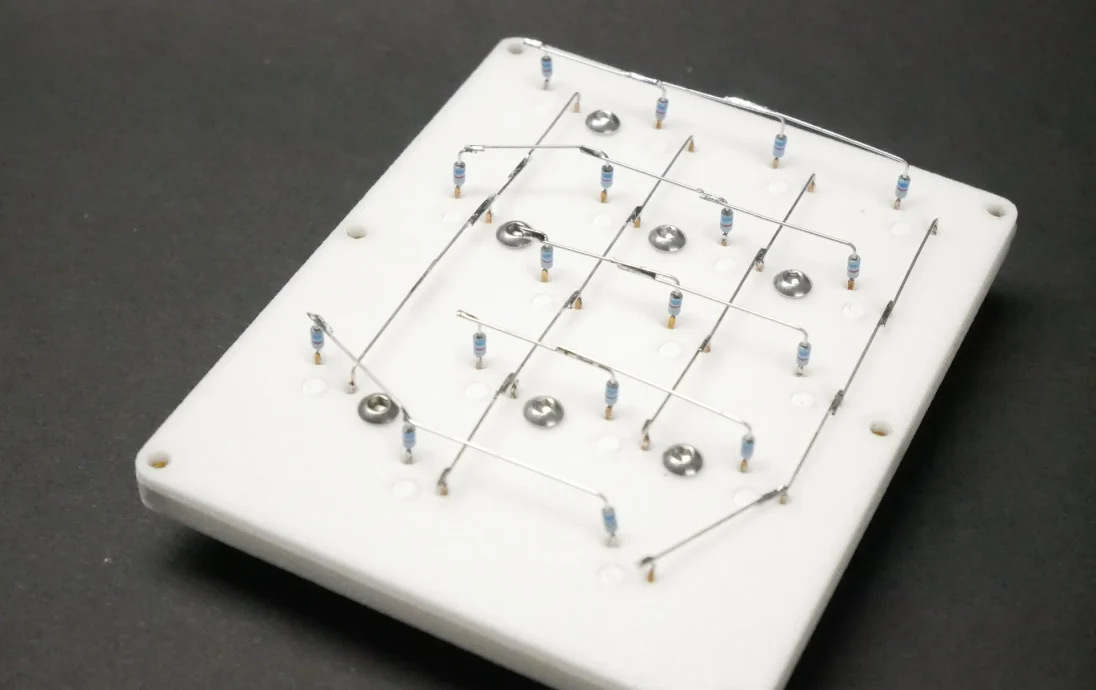

Согните все провода, чтобы создать ключевые столбцы, затем согните все провода от диодов, чтобы создать ряды.
Припаяйте провода и диоды.
Не нагревайте провода слишком сильно, иначе вы можете отпаять их от переключателя.

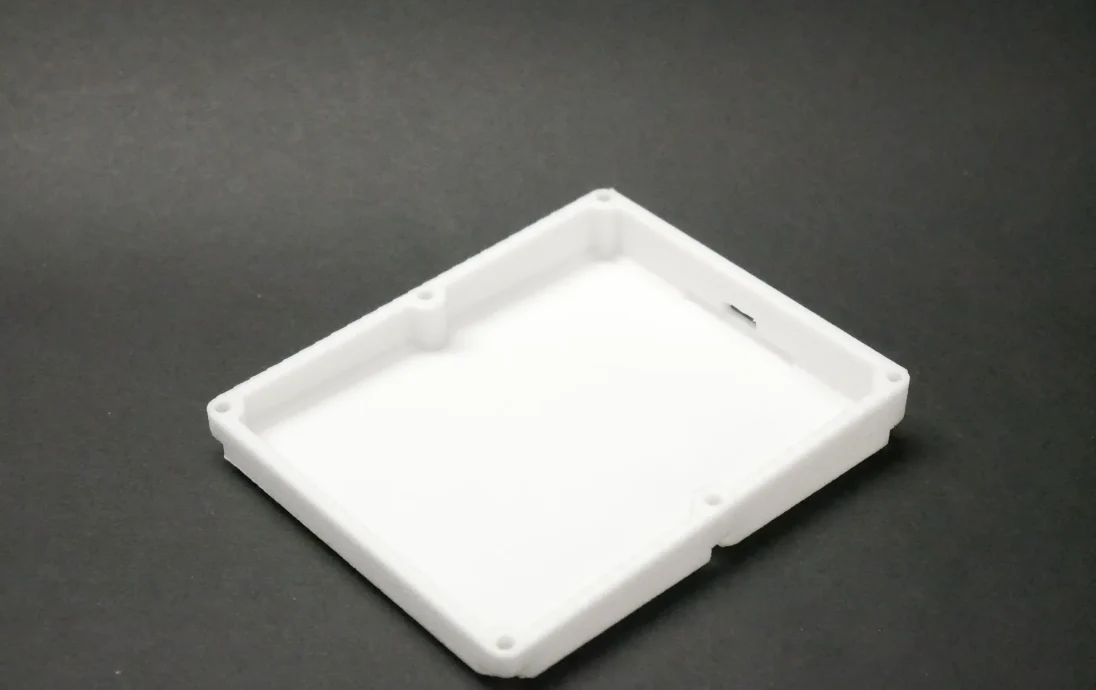

Поместите электронику в нижнюю часть клавиатуры.
Достаточно места для небольшой платы микроконтроллера, опционально платы зарядного устройства LiPo и аккумулятора LiPo (полезно только при изготовлении клавиатуры Bluetooth).
Подключите клавиши к электронике, запрограммируйте микроконтроллер с помощью любимого программного обеспечения для клавиатуры и поместите нижнюю часть на рамку с клавишами.
Чтобы закрепить это, используйте винты объемом 6 м3 (2 x 12 мм, 2 x 14 мм и 2 x 16 мм).

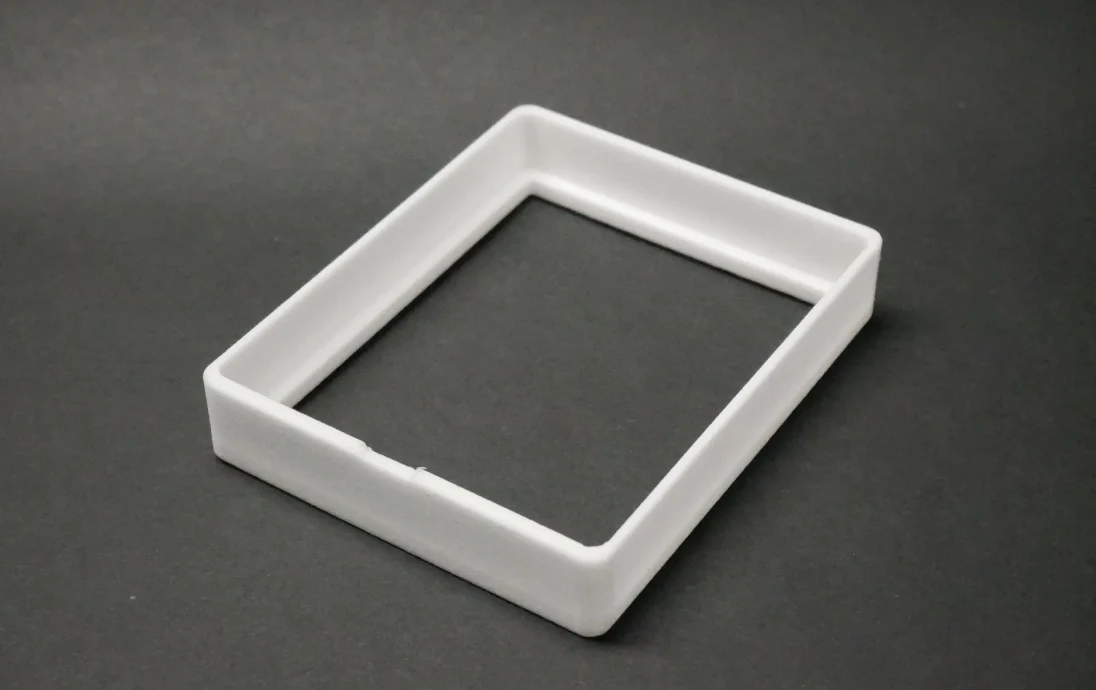

Теперь нажмите границу сверху на клавиатуре.
Де��а
Добавить колпачки клавиш
Создайте еще несколько инструкций для электроники
Добавить прошивку
