Комплект для самостоятельного изготовления TRMNL 7,5 дюйм..
Это специально разработанный корпус для набора DIY TRMNL 7,5" (OG) ePaper Display от Seeed Studio.

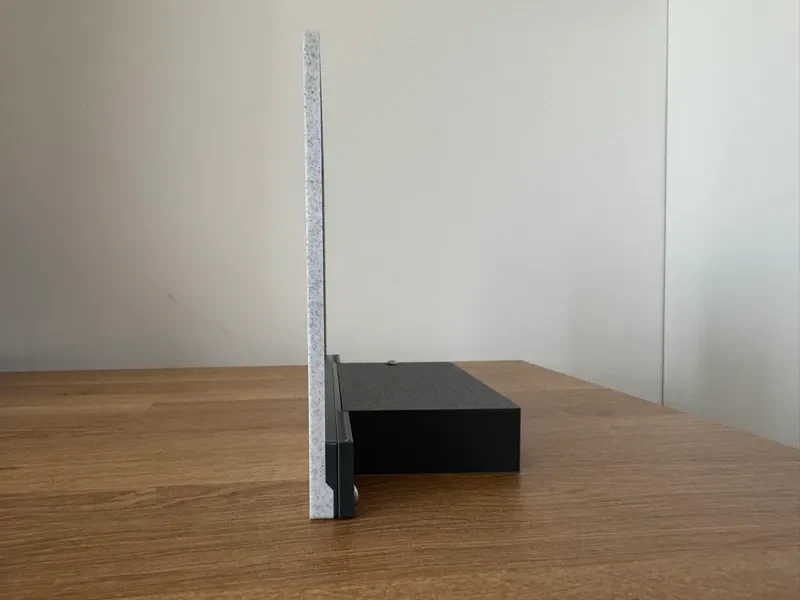

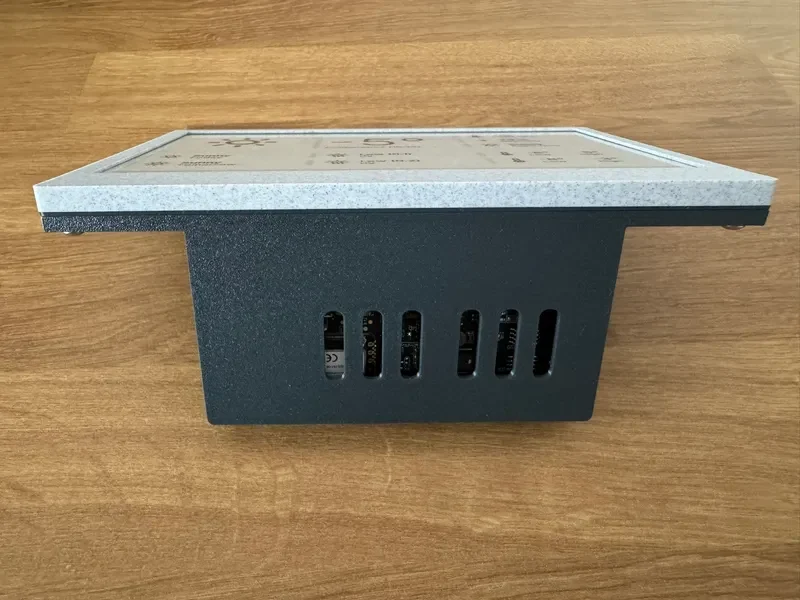

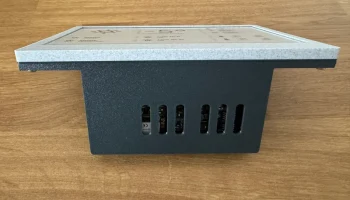

Я создал эту модель, потому что не смог найти существующий корпус, который соответствовал бы моим ожиданиям с точки зрения дизайна, пропорций и простоты. В результате получился тонкий, изящный и современный корпус, который отлично смотрится на столе и при этом обеспечивает надежную защиту дисплея.
Никаких опор не требуется
Чистая и простая геометрия
Легко и надежно печатать
Минималистичный, элегантный вид
Материалы и инструменты
Рамка дисплея была напечатана цветом Prusament PLA Marble Grey, а остальные части — цветом Prusament PETG Anthracite Grey.
Файлы 3mf уже расположены правильно. Все было напечатано на Prusa MK4 с использованием настроек по умолчанию STRUCTURAL 0,20 мм.
Рамка дисплея:
2 резьбовые вставки M3x4x5
2 винта M3x8

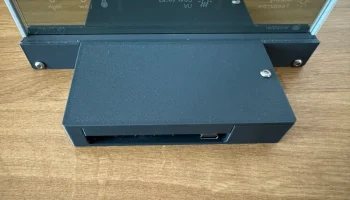

Корпус основной платы:
4x резьбовые вставки M2x4x3,2
1 резьбовая вставка M3x6x5
4 винта M2x5
1 винт M3x6
Примечание
Это первая редакция дизайна, поэтому незначительные проблемы все еще могут присутствовать. Имейте в виду, что различия в принтерах, материалах и настройках могут привести к небольшим отклонениям в размерах. Если что-то работает не так, как ожидалось, не стесняйтесь оставлять отзывы. Наслаждайтесь!
Руководство по сборке
Подготовьте рамку дисплея и рамку основной платы, установив резьбовые вст��вки с помощью паяльника.
Вставьте дисплей на электронной бумаге в зажимы рамки дисплея, как показано на рисунке.
ВНИМАНИЕ: Будьте осторожны: дисплей хрупкий. НЕ ПРИМЕНЯЙТЕ чрезмерную силу и убедитесь, что дисплей правильно вписывается в рамку и имеет небольшой зазор, чтобы избежать нагрузки на панель.
Установите кронштейн дисплея, а затем корпус основной платы сверху, убедившись, что ленточный кабель ��исплея проходит через него правильно. Скрепите их винтами M3x8.
Подключите ленточный кабель дисплея к материнской плате, вставьте материнскую плату, установите держатель батареи, поместите батарею в держатель и закрепите материнскую плату к корпусу с помощью винтов M2x5.
Установите верхнюю крышку на место, убедившись, что антенна Wi-Fi расположена правильно и не мешает точкам крепления, и закрепите ее винтом M3x6.
