Радужный свет

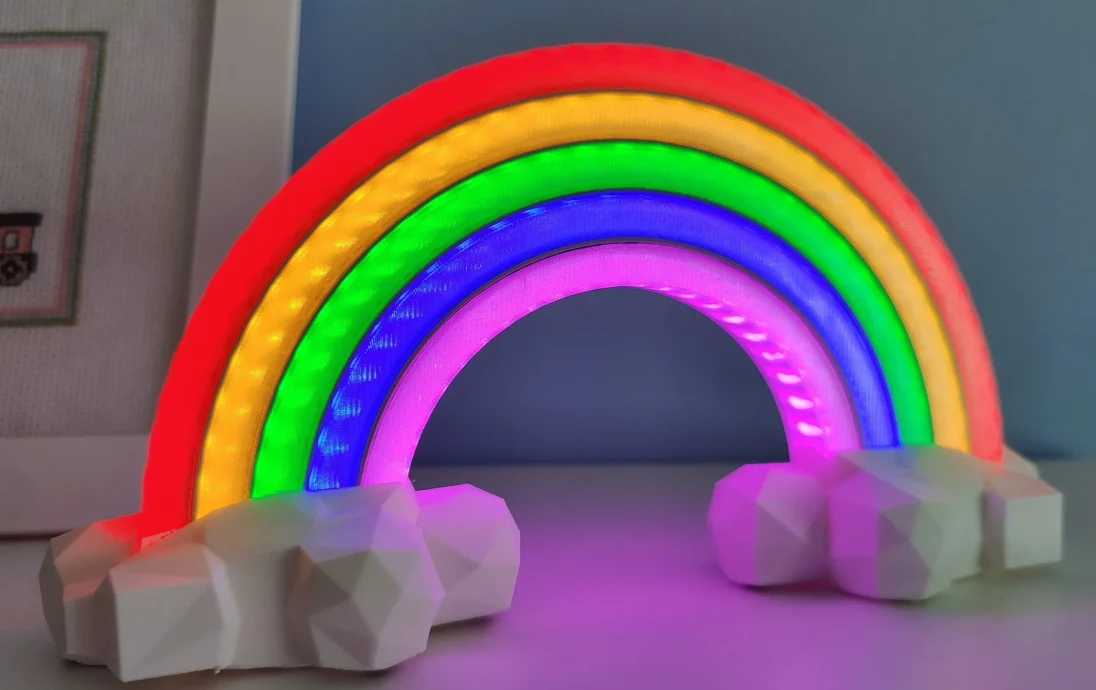

Моя дочь попросила ночник. Как и у любого четырехлетнего ребенка, ее любимые вещи — радуга и единороги. Поэтому очевидным выбором стал ночник в форме радуги. Сказано и сделано, вот оно!

Я делюсь этим здесь в надежде, что кто-то еще захочет попробовать сделать это! :)
Если вы обнаружите, что некоторые части моего описания неясны или у вас есть предложение по ��лучшению, просто спросите/скажите мне, и я постараюсь помочь.

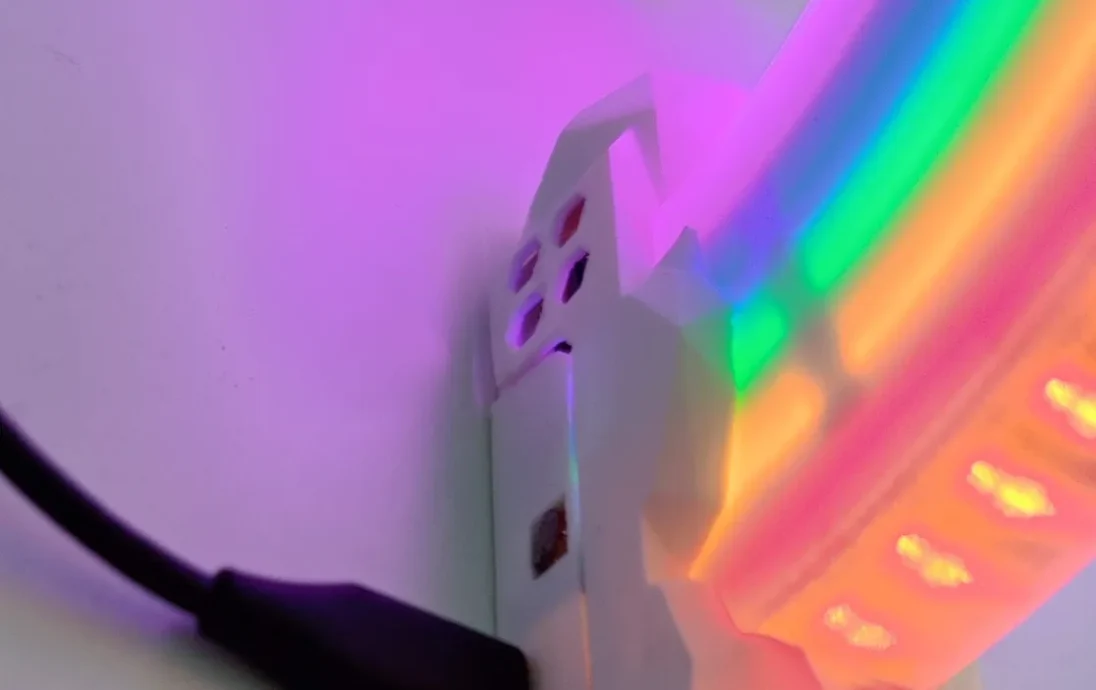

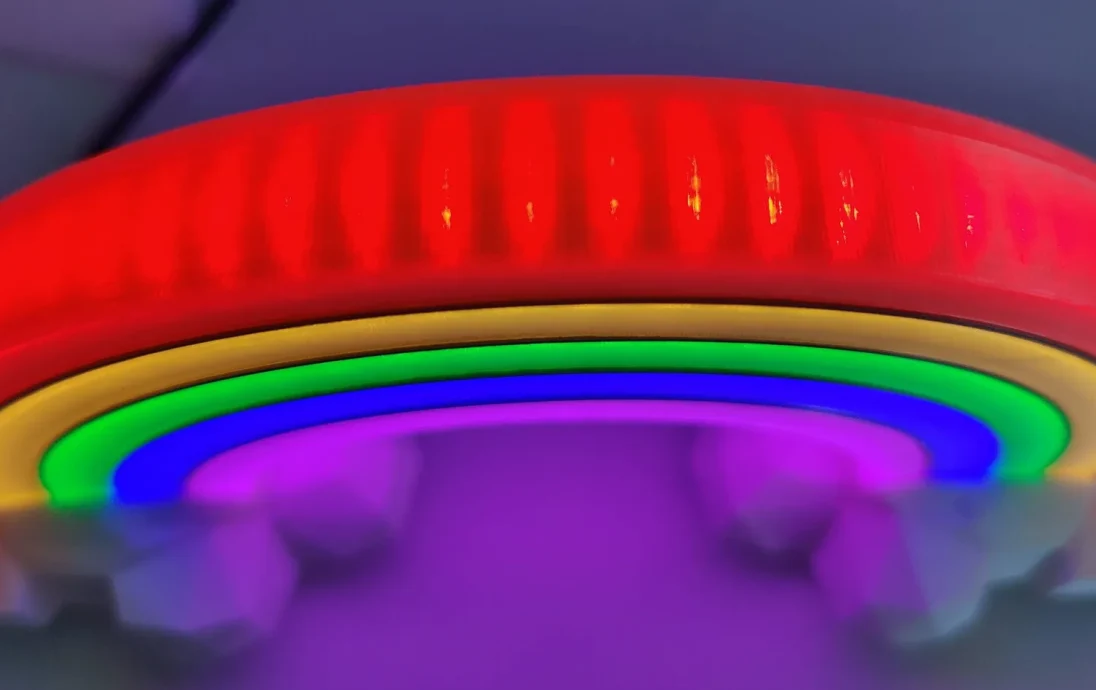

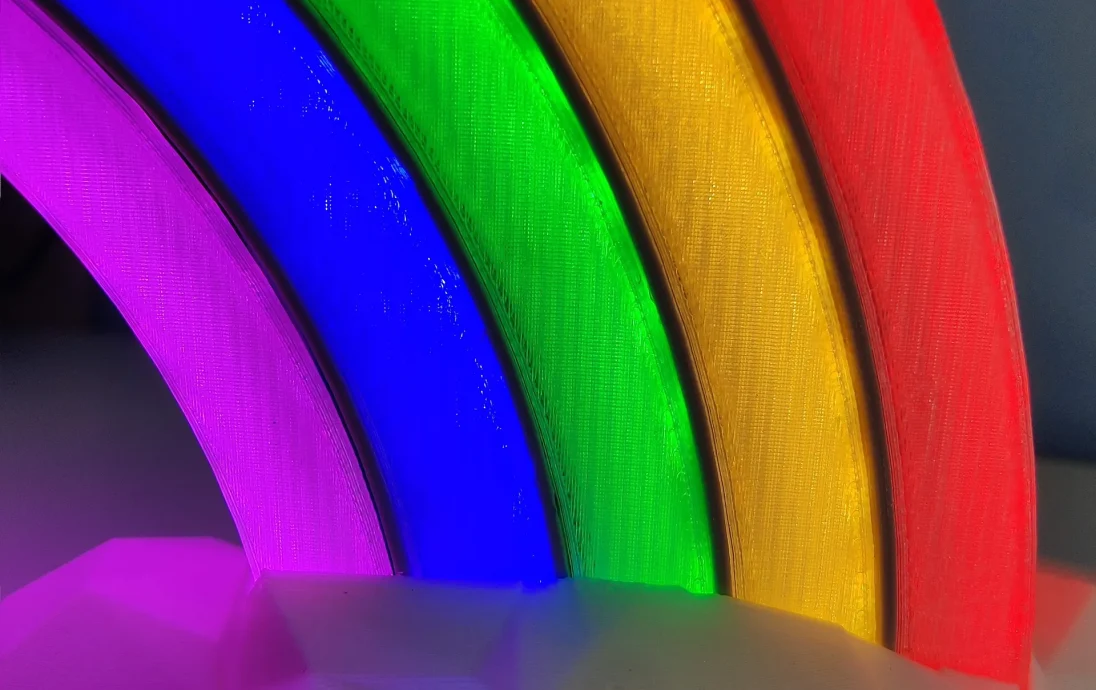

Свет основан на светодиодных лентах WS2812b и ESP32-C3 Super mini. Его можно включать и выключать через Wi-Fi (через MQTT), а его яркость регулируется в зависимости от окружающего освещения. При включении будет показана анимация, в которой радуга растет от левого облака к правому. Также есть анимации для подключения к Wi-Fi.

Печать:
Я напечатал его смесью PETG и PLA в зависимости от цветов, которые были у меня под рукой. Я бы порекомендовал следующие цвета:
Облака — белые
Радуга (спереди и сзади) — Прозрачная
Разделители — серый или любой более темный нейтральный цвет, чтобы блокировать свет между цветами.

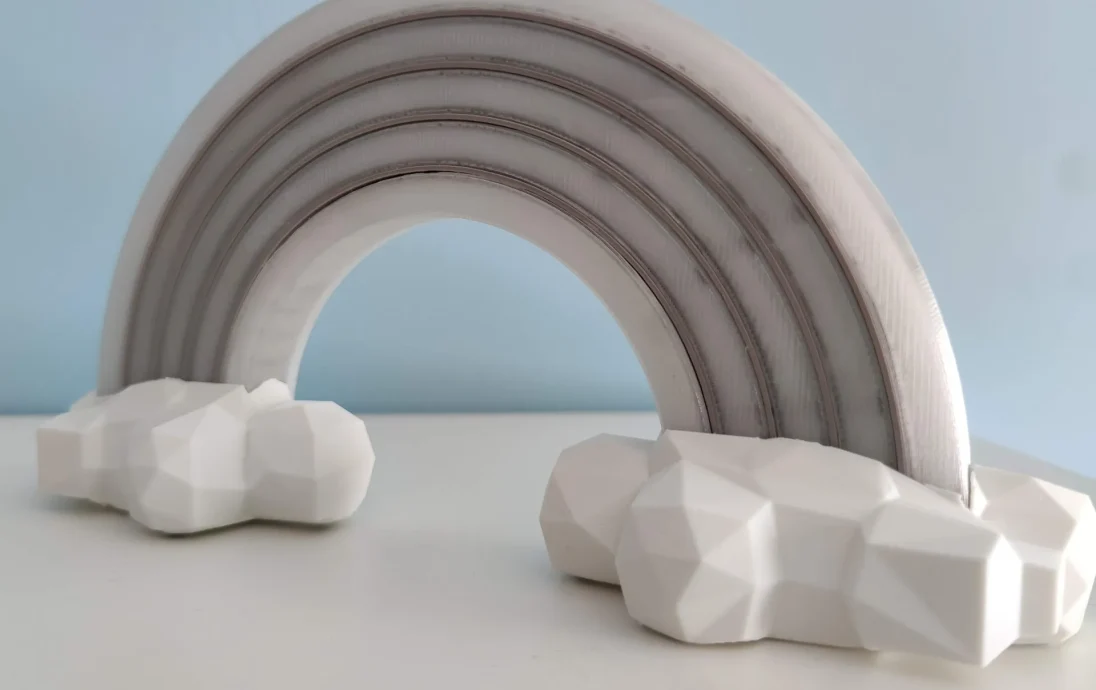

Белый также подойдет для передней и задней части радуги, но при дневном свете с выключенными светодиодами он будет выглядеть немного более тусклым.

Облака нужно распечатать с подставками. Задней стороне может потребоваться поддержка крошечного крючка на задней стороне. Остальные хорошо печатают без подставок.

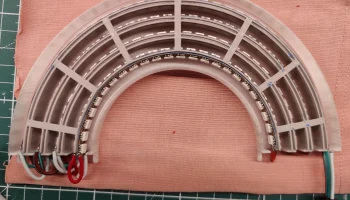

Я бы порекомендовал склеить разделительную часть и «rainbow_front» вместе, чтобы сделать всю сборку более прочной. Также «rainbow_front» содержит несколько перемычек между кольцами для устойчивости во время сборки на концах, которые будут отрезаны перед добавлением светодиодных лент.

Код и схемы:
Код, загруженный в ESP вместе со схемами и необходимыми деталями, можно найти здесь:
https://github.com/ChristofferRa/rainbow_light

Электроника:

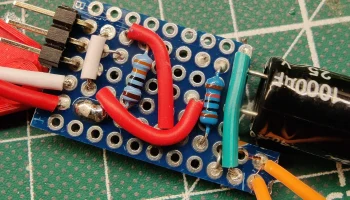

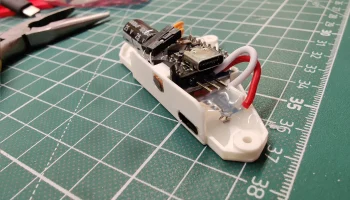

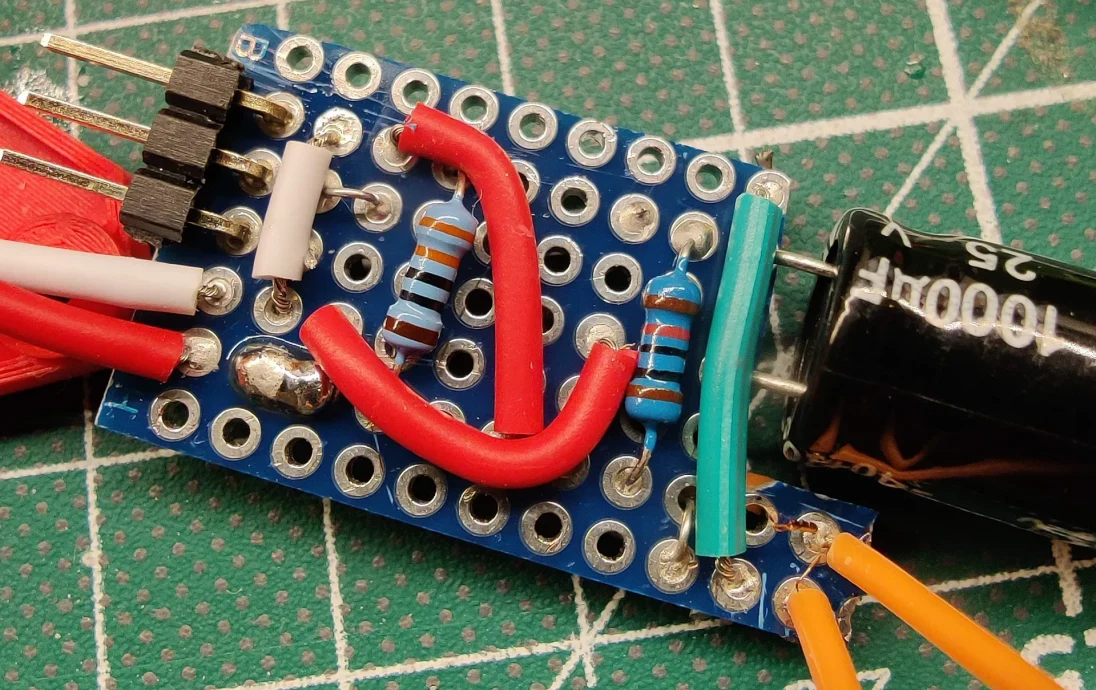

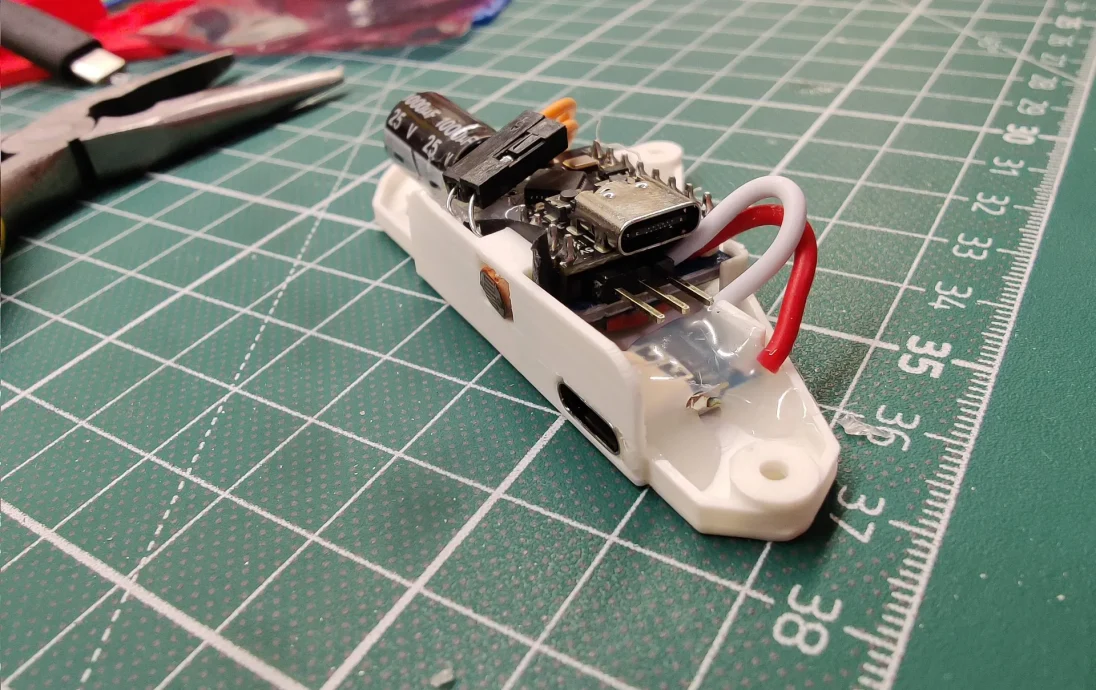

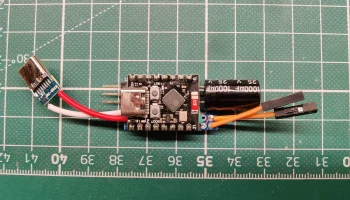

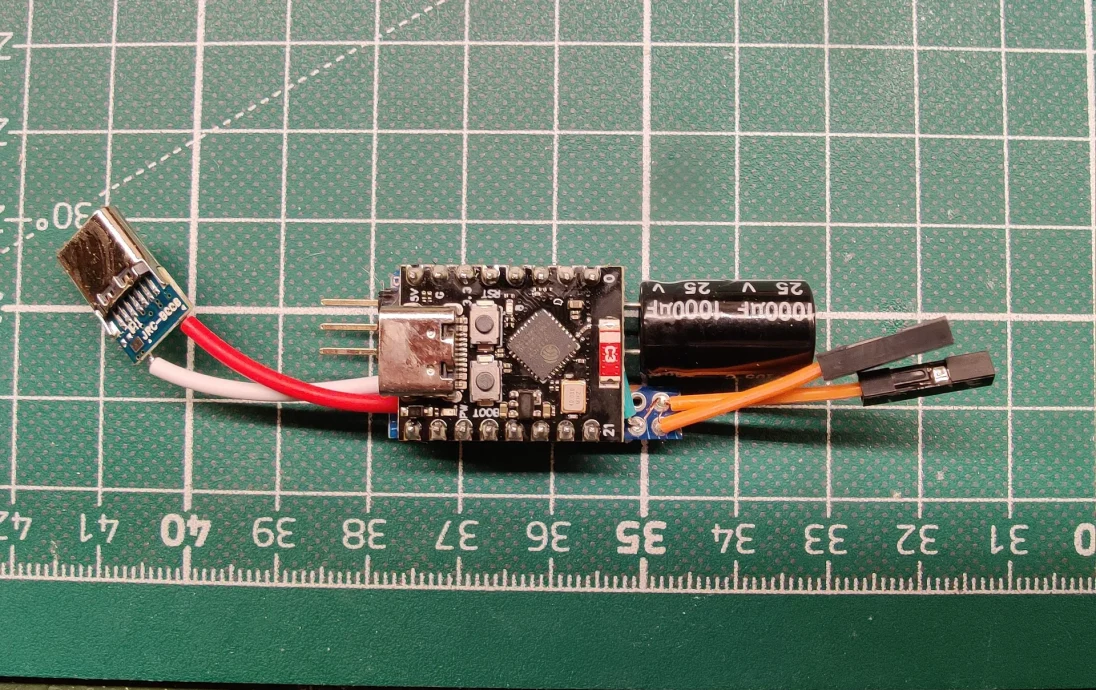

Я специально сделал отсеки для электроники достаточно маленькими, чтобы получить хорошее соотношение размеров облаков и самой радуги, поэтому они очень тесные. Поэтому будьте осторожны при спаивании деталей. Я прикрепил несколько фотографий, как я его паял, чтобы он подошёл.

Также в правом облаке желательно сделать подключение питания светодиодных лент. Подключение питания через первую полосу в правом левом облаке, в котором находится электроника, а затем разделение энергии на оставшиеся полосы внутри другого облака. Это дает больше свободного места для электроники. Обратите особое внимание на направление линии передачи данных между светодиодными полосами, которые необходимо соединить последовательно, см. схемы.

Некоторые улучшения/предложения для тех, кто хочет это сделать:
Я выбрал 144 светодиодных ленты на метр, чтобы получить как можно более равномерный цвет. Однако светодиоды довольно яркие, поэтому даже на более низких уровнях яркости они все равно достаточно яркие в темной комнате. Я думаю, что 60 или 90 светодиодов/м будет лучшим выбором. Я бы также рассмотрел шлифовку или какой-либо другой способ добиться дополнительной диффузии на внешних и внутренних кольцах.
