дрель-метр - цифровое отображение глубины сверления (v1.1..

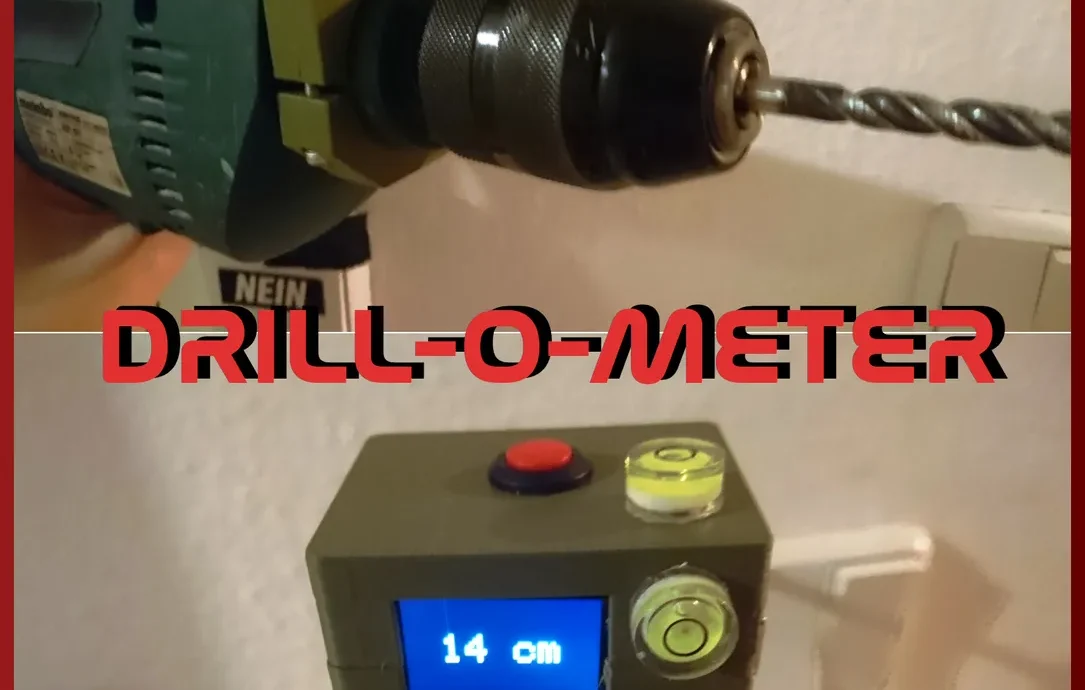

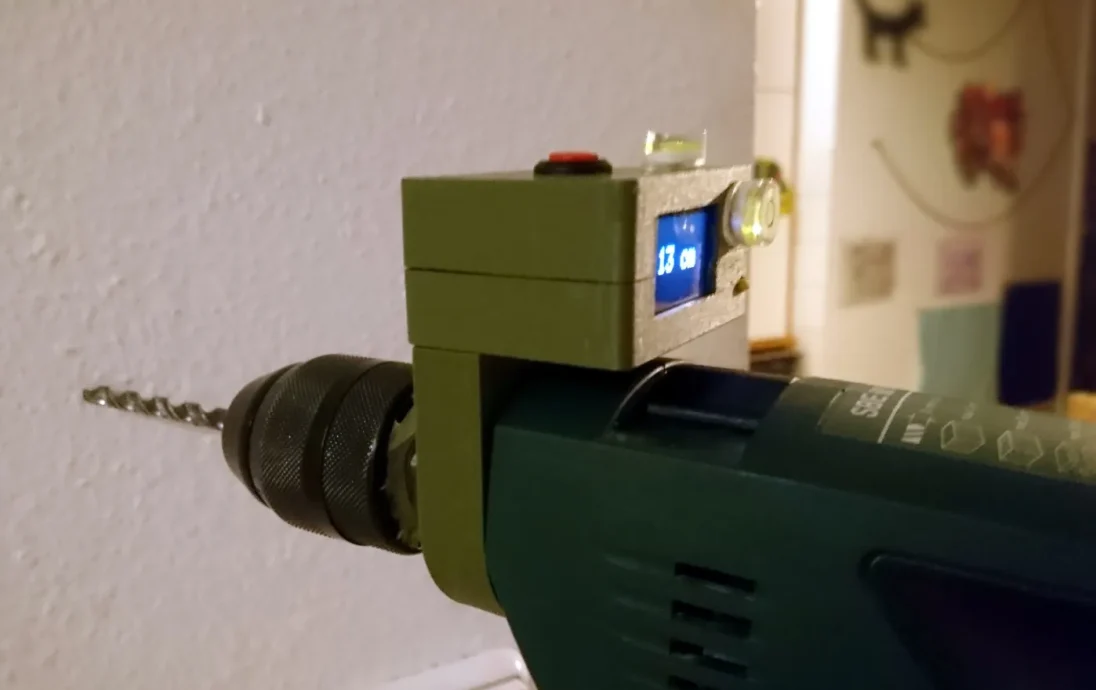

Это рабочая концепция цифрового устройства измерения глубины сверления. Его можно установить на сверлильный станок с «еврошейкой».

Я немного спешил закончить его для конкурса буровых инструментов, так что он не безупречен. В основном я построил его из вещей, которые у меня были под рукой. Ультразвуковой датчик немного устарел, в основном сейчас доступен HC-SR04, но я думаю, что этот датчик не подойдет. Я получу датчик позже и сделаю V2 с этим датчиком.

Если у вас есть все детали и вы хотите его собрать, проявите терпение при сборке. Разъем Grove едва помещается в нижнее отверстие, и если вы выберете версию с «кнопкой обнуления», то установка крошечной кнопки станет настоящим кошмаром.

Для программирования ESP вы найдете мой эскиз Arduino в разделе загрузок. Я не ��уду здесь рассказывать о том, как заставить работать дисплей. Пожалуйста, посмотрите репозиторий lilygo TFT_espi на github.

ОБНОВЛЕНИЕ 20.11.2023: обновить прошивку (состояние батареи, меньше мерцания, опциональное использование кнопки обнуления), добавить версию без кнопки обнуления

Несколько слов об использовании устройства:
В общем...

установить дрель-метр
вставьте сверло
приставить дрель к стене
включить дрель-метр (он автоматически обнулит расстояние)
версия с кнопкой обнуления: нажмите кнопку (в моем случае желтую штуку), чтобы обнулить (если необходимо)
начните сверлить до достижения желаемой глубины
повторяйте до тех пор, пока ничего не измените сверлом — снова обнулять не нужно

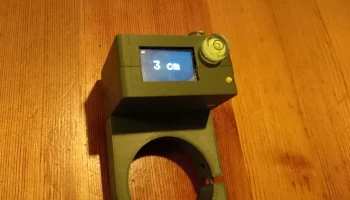

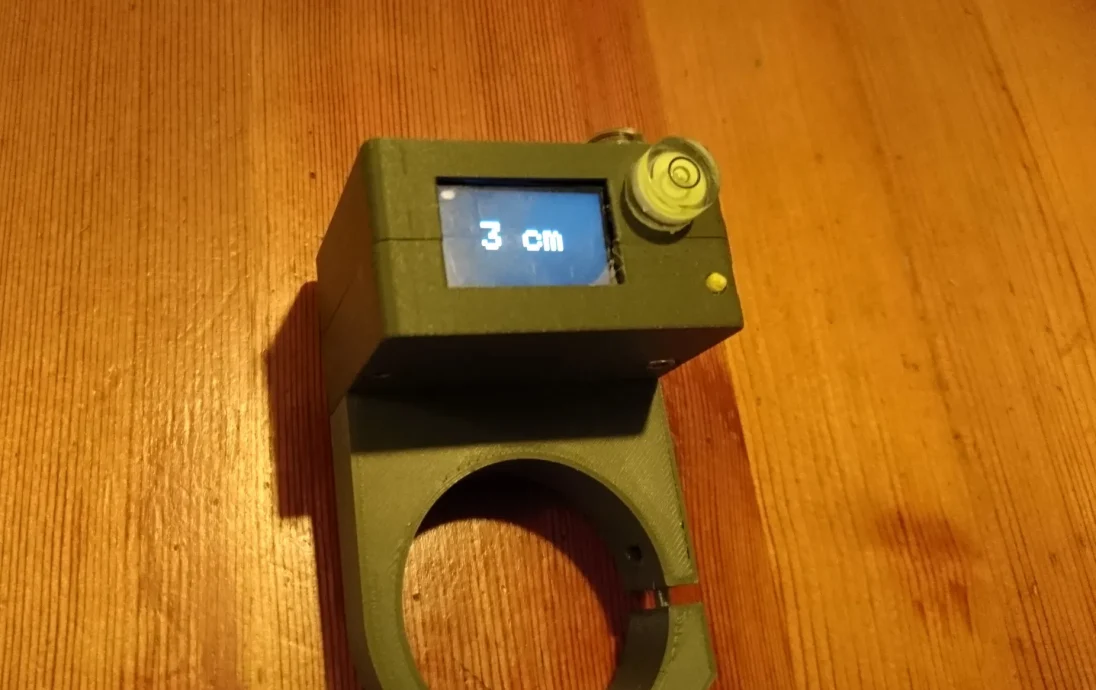

версия без кнопки обнуления: чтобы повторить первоначальное измерение, необходимо снова выключить и включить ее.

Поскольку точность датчика составляет «всего» см, имейте в виду, что отображаемая глубина составляет, например, 100 см. 5 см означает примерно 4,5-5,5 см.

Распечатать инструкции

ничего особенного, я напечатал в Polymaker PolyTerra темно-зеленого цвета.

Аппаратные части

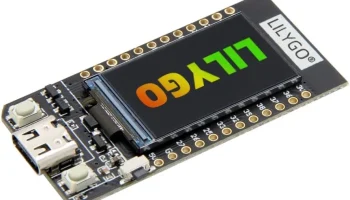

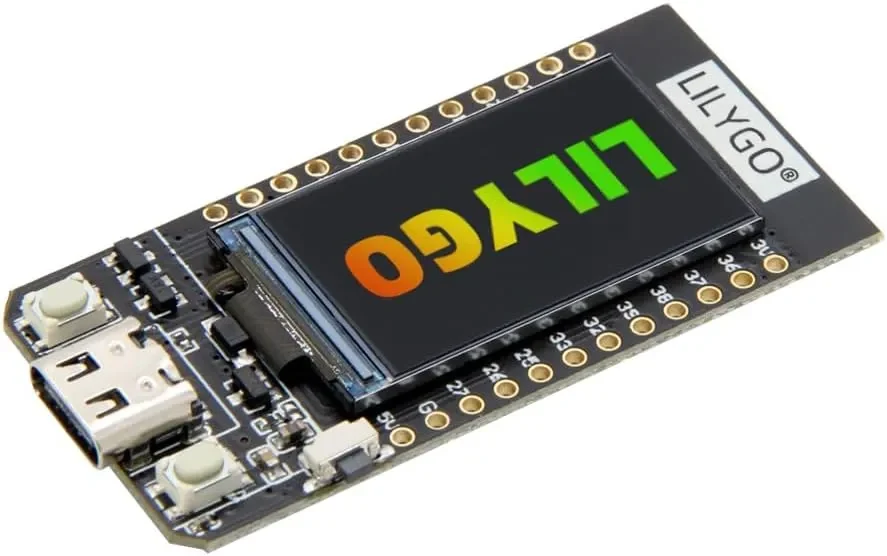

LILYGO ESP32 Т-дисплей

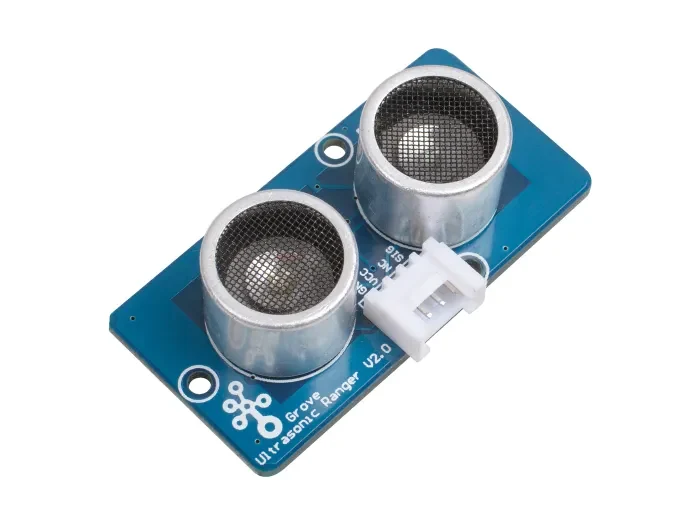

Ультразвуковой рейнджер Grove

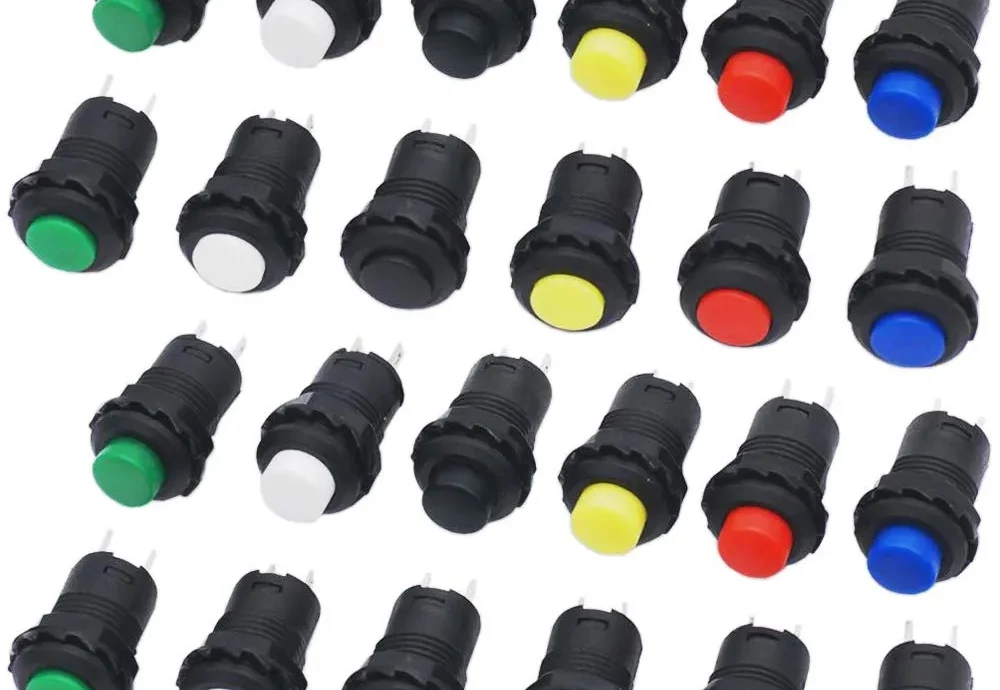

кнопочный переключатель, круглый, привинчиваемый, диаметр 12 мм.

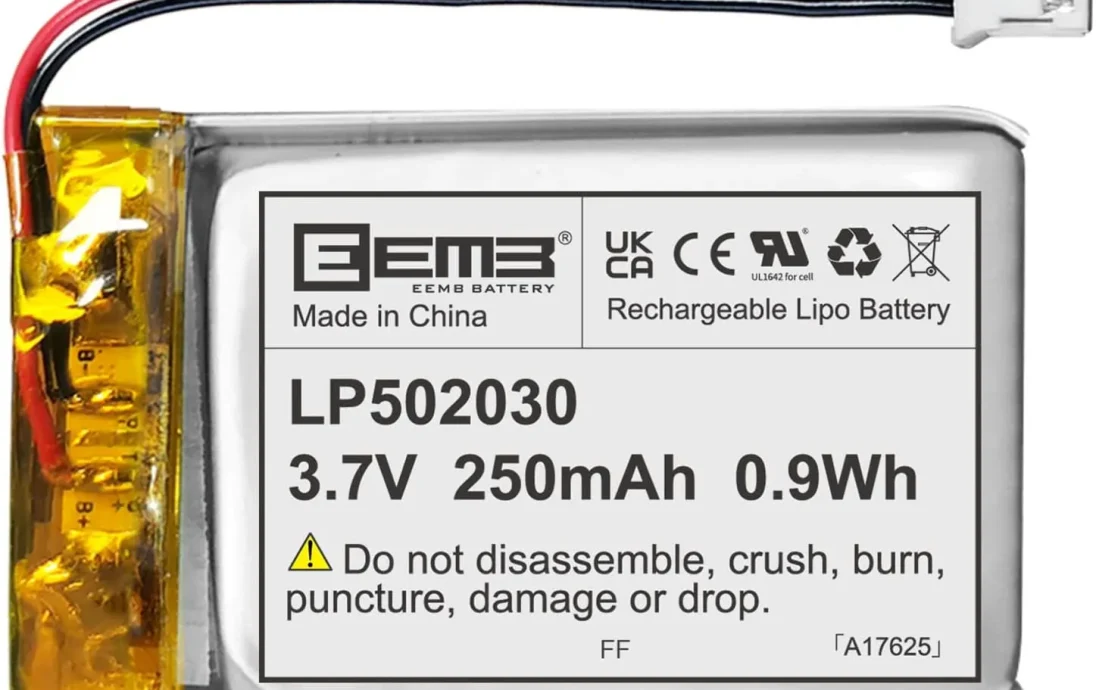

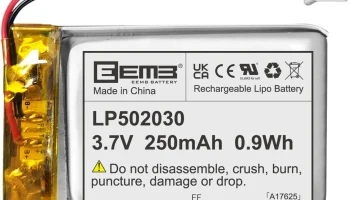

Литий-полимерный аккумулятор 250 мАч
крошечный штекер для подключения аккумулятора к ESP32
2 винта с шестигранной головкой M3 15 мм
2 винта с шестигранной головкой M3 10 мм
1x винт с шестигранной головкой M3 20 мм
1 квадратная гайка M3 (необязательно, но лучше, если она у вас есть)
дополнительно: мини-штучки с пузырьковым уровнем.

Сборка

Следующие шаги относятся к версии с кнопкой, для модели без кнопки игнорируйте все, что касается кнопки.

произведите пробную установку датчика и esp32 в нижней части корпуса, при необходимост�� удалите остатки печати. Возможно, проверь кнопку штуковину
укоротите кабель Grove, чтобы он поместился внутри корпуса
подключить кабели Grove к esp32
красный к 3 В, черный к GND, желтый к контакту 12, отсоедините белый кабель
(Я использовал контакты DuPont. Если у вас нет контактов, припаянных к esp32, припаяйте их непосредственно к ESP… используйте любой метод, который вы предпочитаете)
вкрутите кнопку в верхнюю часть
подсоедините аккумулятор, линия + должна пройти через переключатель
запрограммируйте esp, чтобы проверить, все ли работает так, как запланировано. (измените исходный код, если мой код вам наскучил)
привинтите нижнюю часть корпуса к зажимной части, используйте короткие винты
используйте длинный винт для зажима
вставь кнопку
вставьте электронику. лучше всего сначала вставить датчик. Зажим разъема Grove может раздражать, но он подойдет. После этого esp а потом аккумулятор. Обращайте внимание на кнопку, она может легко упасть.
закройте все устройство верхней частью корпуса.
крепко держите его, переверните и завершите его двумя оставшимися винтами.
по желанию: поместите на него мини-пузырьковые уровни — удобно для прямых отверстий ;-)

Планы на будущее

замените датчик на что-нибудь более точное
больше расширений исходного кода, например выбор см/дюйма
более модульная система крепления
адаптеры для крепления также для аккумуляторных дрелей
возможно больше ;-) следите за обновлениями
