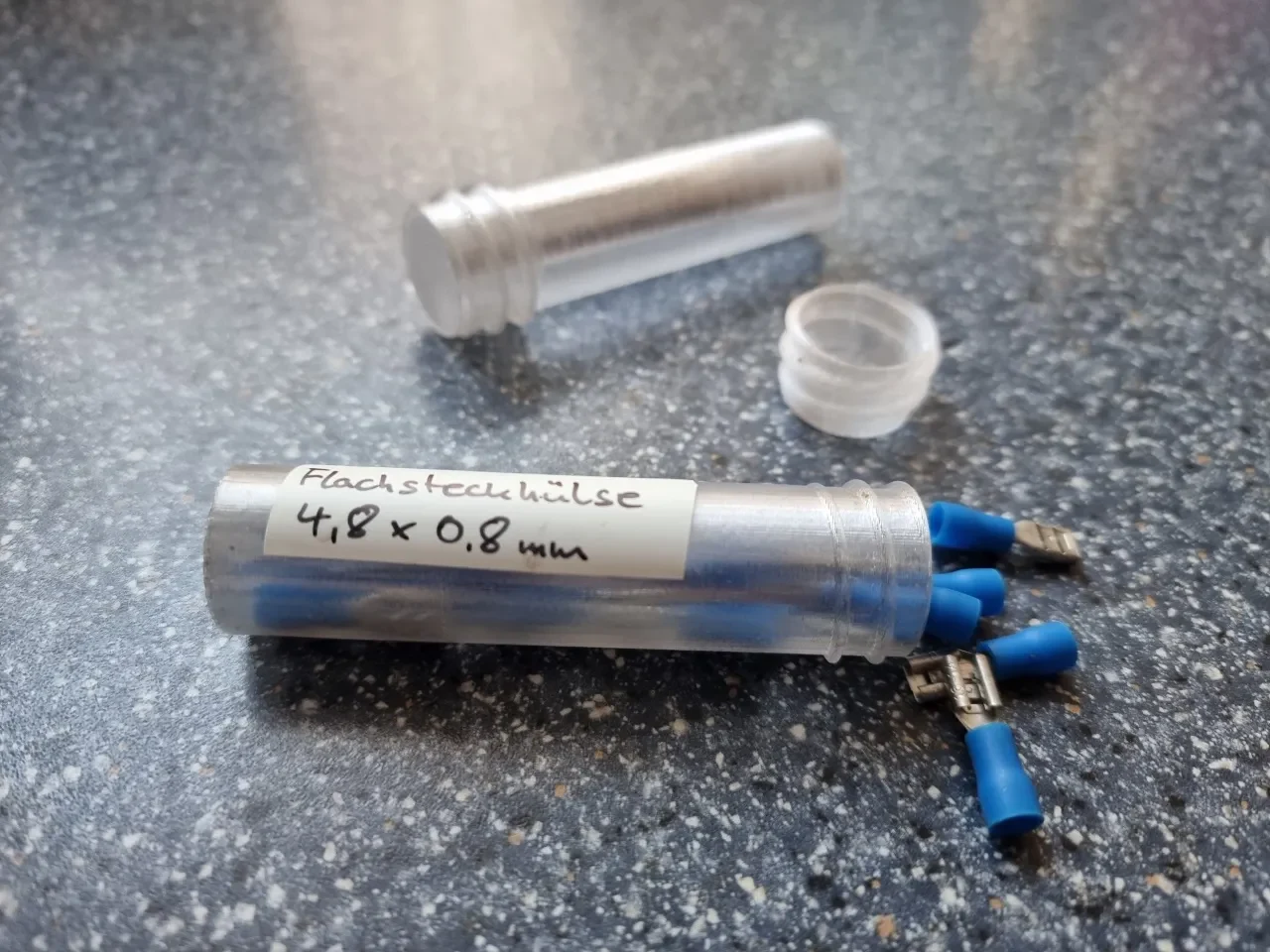

Трубка с завинчивающейся крышкой (режим вазы)...
Этот проект также может служить демонстрацией простых манипуляций с объектами.
прямо в слайсере.
Настройки слайсера/печати:
Для печати этой модели необходим «Режим Вазы».
Замедлите печать, чтобы получить гладкую поверхность. Установка минимального времени нанесения слоя на 8 секунд дает хорошие результаты с PETG (скорость печати будет около 10 мм/с).
Чтобы получить более герметичное дно, установите рисунок нижней поверхности на «концентрический». Используйте «монотонный» для остальной части заполнения для лучшей стабильности/адгезии. Вы также можете немного увеличить соотношение нижнего потока.
Если резьба слишком тугая или царапается, обязательно срежьте все вмятины и нити, которые могут оставаться на резьбе колпачка.
Ширина экстру��ии:
Эта модель рассчитана на ширину стены 0,5 мм.
При использовании разной ширины убедитесь, что крышка на 2*ширина стены шире трубки.
Высота слоя:
Для ниток используйте высоту слоя 0,1 мм.
При использовании разной высоты используйте функцию масштабирования, чтобы убедиться в отсутствии пропусков в нитях.
Тело можно напечатать с больше�� высотой слоя (например, с использованием адаптивной высоты слоя). Большая высота слоя обеспечивает лучшую прозрачность, в образцах используется толщина 0,32 мм.
Изменение размера:
В определенной степени возможны различные диаметры за счет увеличения масштаба x/y трубки и колпачка.
Увеличения высоты можно добиться, добавив цилиндры под трубкой и крышкой. Используйте цилиндр диаметром 21 мм для крышки и 20 мм для трубки. Например. Чтобы получить колпачок диаметром 50 мм, поместите под него цилиндр диаметром 36 мм (высота колпака 14 мм).
Уменьшить высоту тубы можно, просто расположив ее ниже в слайсере. Нижняя часть, которая проходит через рабочую пластину, будет обрезана, но при этом останется сплошное дно (это должно гарантироваться в режиме вазы).

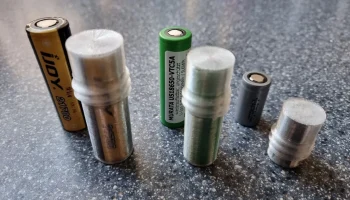

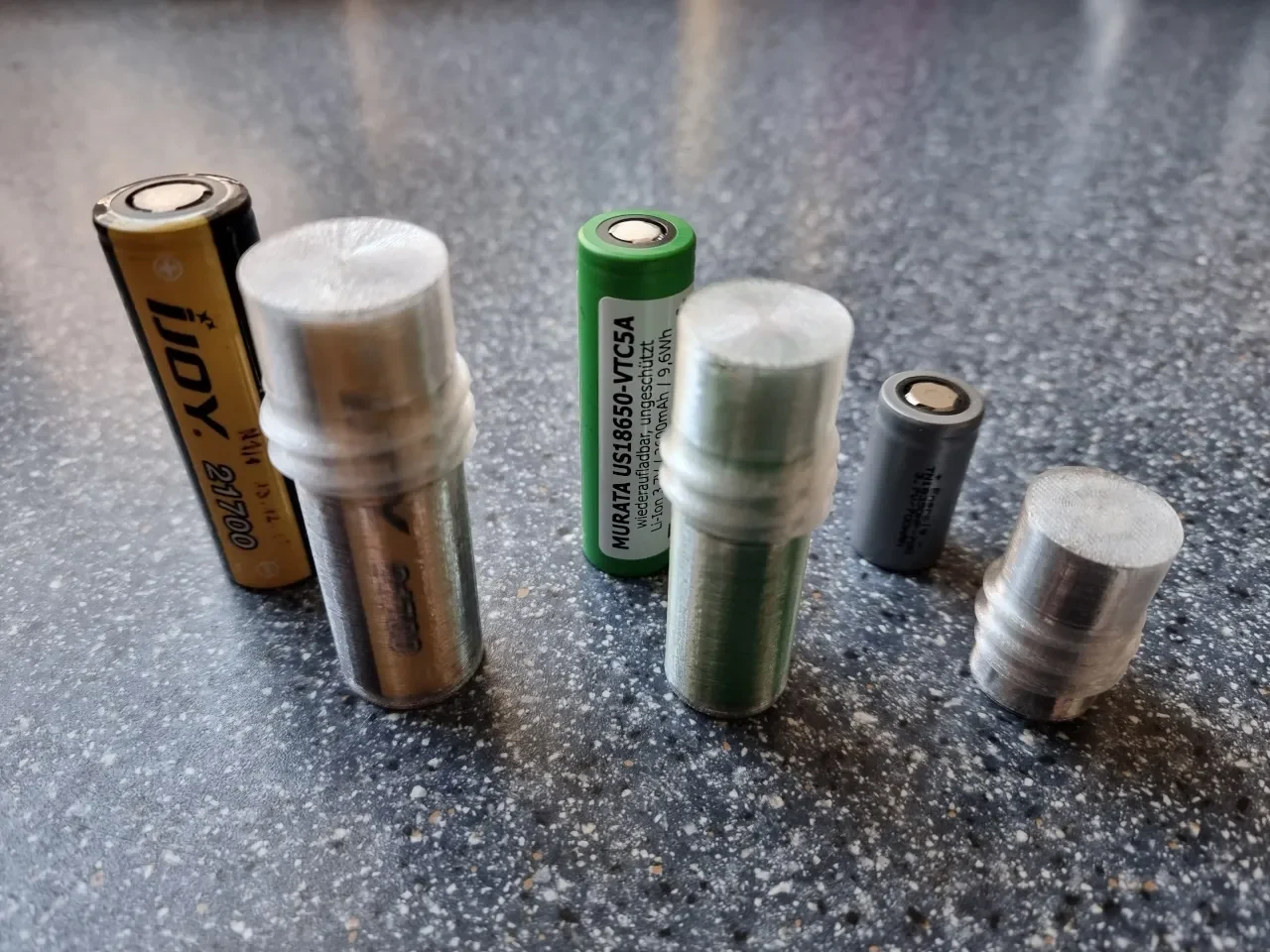

Пример для аккумуляторных бат��рей 21700:
— Масштабируйте крышку и трубку до 120 % в направлениях X и Y.
— Поместите под крышку цилиндр размером 25,2*25,2 мм, установите его высоту 14 мм.
— Поместите под трубку цилиндр размером 24*24 мм, установите его высоту 35 мм.
Пример для аккумуляторных батарей 18650:
— Масштабируйте крышку и трубку до 105 % в направлениях X и Y.
— Поместите под крышку ц��линдр размером 22*22 мм, установите его высоту 14 мм.
— Поместите под трубку цилиндр размером 21*21 мм, установите его высоту 30 мм.
Пример для аккумуляторных батарей 18350:
— Масштабируйте крышку и трубку до 105 % в направлениях X и Y.
— Поместите под крышку цилиндр размером 22*22 мм, установите его высоту 14 мм.
— Поместите под трубку цилиндр размером 21*21 мм, установите его высоту 0,1 мм.
Файлы STL для вышеуказанных ячеек были созданы в слайсере таким образом.
